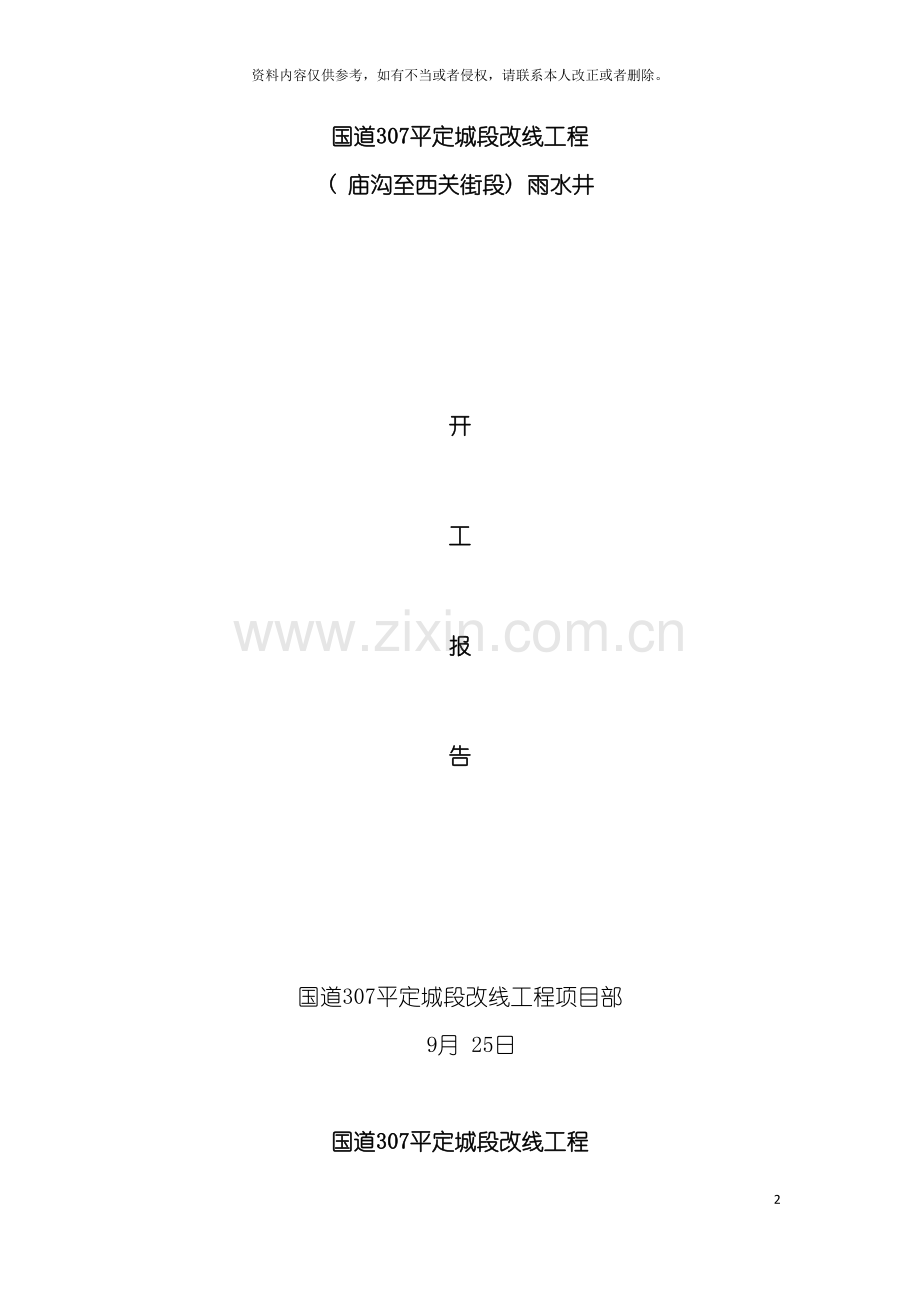

国道307平定城段改线工程
( 庙沟至西关街段) 雨水井

开

工

报

告

国道307平定城段改线工程项目部
9月 25日

国道307平定城段改线工程
( 庙沟至西关街段)

雨
水
井
施
工
方
案

国道307平定城段改线工程项目部
9月 25日
雨水井施工方案

一、 工程概况
1、 工程简介
国道307平定城段改线工程( 平冶路~西关街) 全长为2890.180米。本工程起点为平冶路庙沟村, 终点为平定西关街, 是一条南北向主干道, 而且是加强县城与阳泉市区及五矿地区联系的重要经济纽带, 该路的实施对加快平定县城城镇化进程能起到良好的示范作用, 对促进平定县及周边地区的经济发展有积极的意义。路基宽度为48.6 米, 车行道宽为2×14.5米,人行道每侧宽度为6.0米, 其中K0+330-K0+390段K2+210-K0+400段内设有雨水井18个。
2、 工期要求
计划工期为: 10月1日～ 11月1日。
3、 人员及机械安排(见附表)
二、 施工程序
1、 施工工艺流程:
施工放样→开挖坑槽 →素土夯实→拌和3:7灰土( 浇筑砼) →浆砌普通粘土砖→安装雨水篦→养生
三、 雨水井施工方案
1、 沟槽开挖:
( 1) 根据测量确定开挖沟槽位置。
沟槽采用人工配合小挖土机开挖, 沟槽土方应随挖随运。
( 2) 根据图纸设计确定沟槽的开挖断面。
( 3) 使用挖掘机施工时, 应保留30cm厚土层不挖人工清底。当土方挖到接近设计标高时, 应在槽内打高程控制桩, 以控制挖土深度, 防止过浅或超挖。
( 4) 管沟开挖过程中, 应对土质情况、 地下水位和原管线等情况及时了解掌握, 该采取保护的, 要及时地采取保护措施。
( 5) 槽底高程的允许偏差为±20mm。
( 6) 对开挖的管道沟槽, 要及时的设置警示标志, 并对其进行封闭管理, 以防意外事故的发生。
2、 浇筑砼基座
待雨水井的顺直度、 稳定性、 标高进行检查, 确定无误后, 方可进行砼浇筑。
①砼管座的模板、 支设高度宜略高于砼的支设面高度, 支设前应清除模板的夹渣、 异块, 核实模板尺寸。
②浇筑砼管座时, 应留砼抗压强度试块, 试块应在浇筑地点制作, 其试块留置应符合GB50268-97中的3.22中的规定。标准养护试块: 每工作班不少于1组, 每组3块, 每浇筑100m3或每段长度不大于100m时, 试块不应少于1组。当配合比和施工条件发生变化时, 应增加留置组数。
③砼的抗压强度应按现行国家标准《混凝土强度评定标准》进行评定。
5、 雨水井要求
( 1) 雨水井的尺寸符合设计要求施工
( 2) 井底基础应与管道基础同时浇筑。
( 3) 雨水井接入圆管的管口应与井内壁平齐, 管道穿井壁处, 应严密不漏水。
( 4) 砌筑雨水井的内、 外壁抹面应分层粉抹。
( 5) 雨水井砌筑或安装至规定高程后, 应及时浇筑或安装井圈, 盖好井盖。
( 6) 雨水井技术偏差应符合要求。
四、 质量安全保证措施
1、 施工用砂浆采用机械拌和方式按施工配合比施工。
2、 选用无裂缝、 无风化, 最小边尺寸不小于20cm的块石或最小边尺寸不小于15cm的片石做砌筑材料, 除去表面水锈。
3、 面石采用粗加工方式, 保证外露面清洁平整, 腹石选用大于15cm的片石; 错缝分层砌筑, 砂浆密实饱满。
4、 安全生产标志牌齐全、 美观、 醒目, 材料、 成品、 半成品标识准确、 齐全。
5、 对于机械的操作与管理, 严格按照安全操作规程进行, 杜绝出现碰撞、 摔落、 倾覆、 触电等严重安全事故。
五、 文明施工与环保
1、 施工现场设备、 机具、 材料根据施工总体布置, 合理布局, 有条不紊, 井然有序, 标识准确, 并布置必要的横幅、 彩旗、 口号、 简介图版及宣传栏。
2、 详细列出该项工程概况、 里程桩号、 负责人员、 工期、 施工单位, 以方便施工和检查。
3、 以醒目的标志封闭重点施工区域, 并在区界挂以醒目整洁的环保标语牌和企业精神标牌。
4、 防止噪音和沙尘污染环境, 采取减少机械噪音、 禁止大声喧哗和干燥天气洒水作业等有效措施, 保证施工环境优美。
