【等量异种电荷的电场线、等势面】

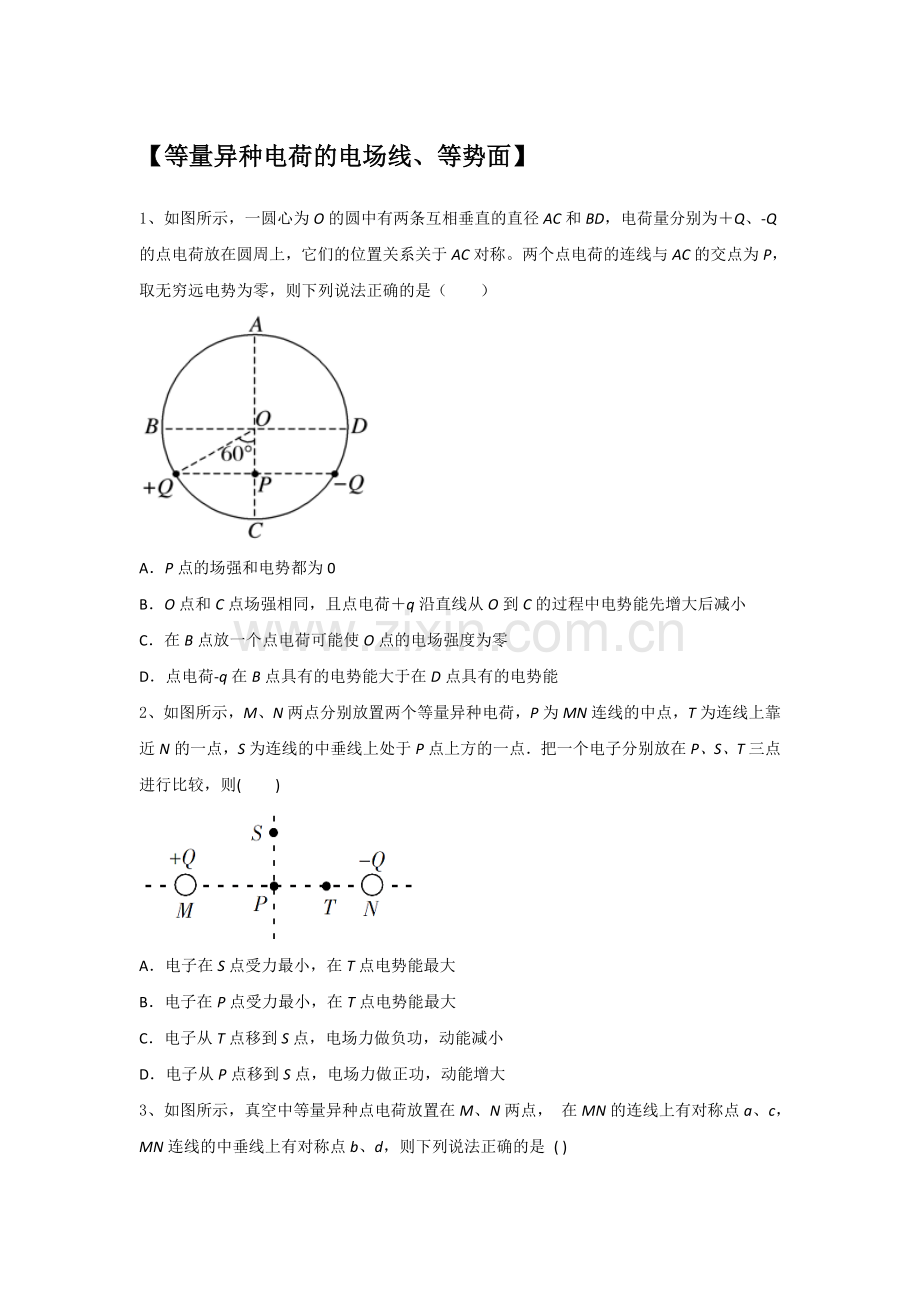

1、如图所示，一圆心为O的圆中有两条互相垂直的直径AC和BD，电荷量分别为＋Q、-Q的点电荷放在圆周上，它们的位置关系关于AC对称。两个点电荷的连线与AC的交点为P，取无穷远电势为零，则下列说法正确的是（　　）

A．P点的场强和电势都为0
B．O点和C点场强相同，且点电荷＋q沿直线从O到C的过程中电势能先增大后减小
C．在B点放一个点电荷可能使O点的电场强度为零
D．点电荷-q在B点具有的电势能大于在D点具有的电势能
2、如图所示，M、N两点分别放置两个等量异种电荷，P为MN连线的中点，T为连线上靠近N的一点，S为连线的中垂线上处于P点上方的一点．把一个电子分别放在P、S、T三点进行比较，则( )

A．电子在S点受力最小，在T点电势能最大
B．电子在P点受力最小，在T点电势能最大
C．电子从T点移到S点，电场力做负功，动能减小
D．电子从P点移到S点，电场力做正功，动能增大

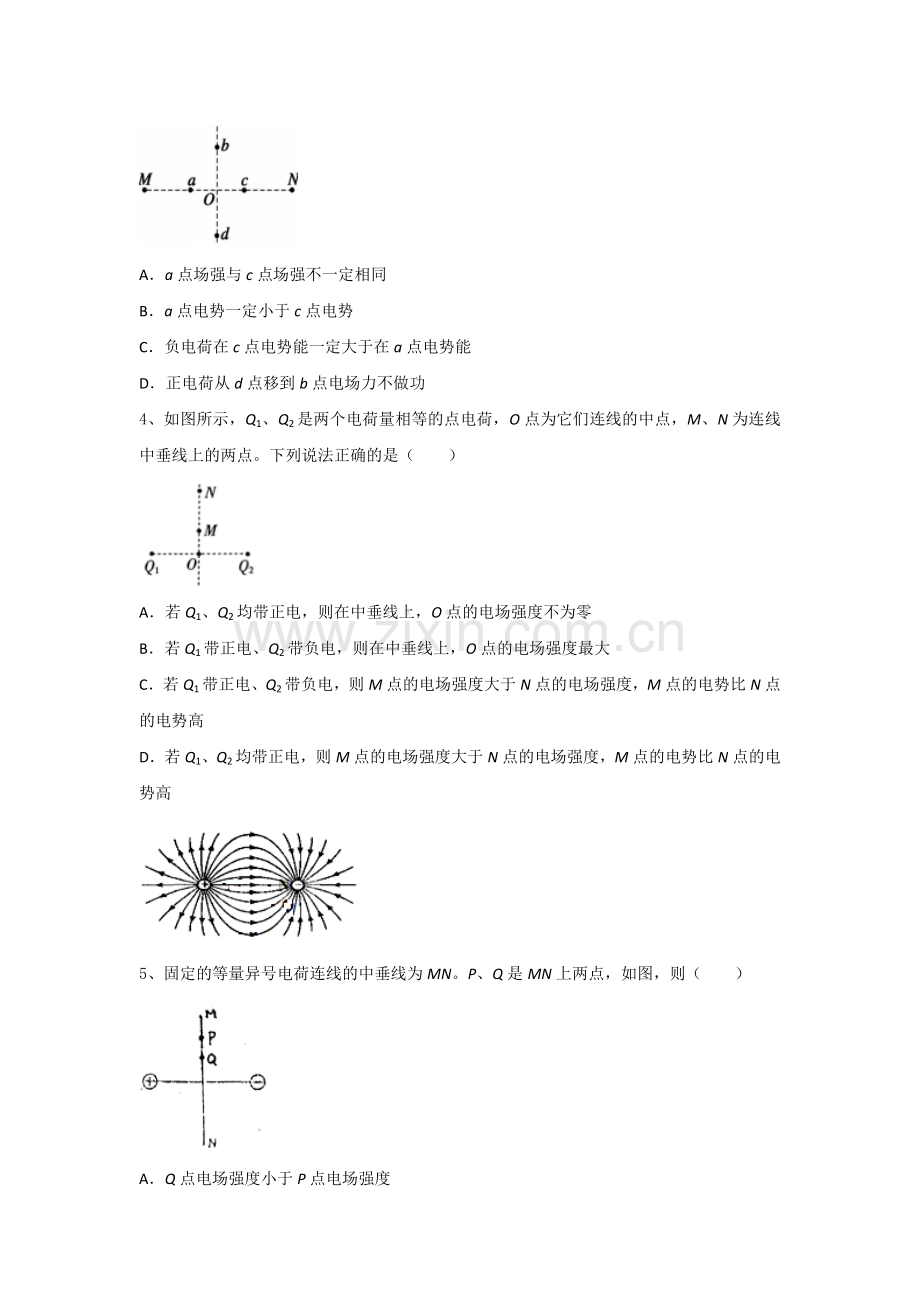

3、如图所示，真空中等量异种点电荷放置在M、N两点， 在MN的连线上有对称点a、c，MN连线的中垂线上有对称点b、d，则下列说法正确的是 ( )

A．a点场强与c点场强不一定相同
B．a点电势一定小于c点电势
C．负电荷在c点电势能一定大于在a点电势能
D．正电荷从d点移到b点电场力不做功
4、如图所示，Q1、Q2是两个电荷量相等的点电荷，O点为它们连线的中点，M、N为连线中垂线上的两点。下列说法正确的是（　　）

A．若Q1、Q2均带正电，则在中垂线上，O点的电场强度不为零
B．若Q1带正电、Q2带负电，则在中垂线上，O点的电场强度最大
C．若Q1带正电、Q2带负电，则M点的电场强度大于N点的电场强度，M点的电势比N点的电势高
D．若Q1、Q2均带正电，则M点的电场强度大于N点的电场强度，M点的电势比N点的电势高

5、固定的等量异号电荷连线的中垂线为MN。P、Q是MN上两点，如图，则（　　）

A．Q点电场强度小于P点电场强度
B．P、Q两点场强方向相同
C．P点电势比Q点电势低
D．P点电势比Q点电势高
6、如图所示，正六边形abcdef，中心为O，两个等量异种电荷放在a、d位置，其中正电荷在a处，负电荷在d处，设无穷远处电势为0，下列说法正确的（　　）

A．f、b两点的场强相同 B．e点的电势高于0
C．e、b两点电势差与c、f两点电势差相等 D．负电荷从b点移动到c点时电势能减小
7、如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是（ ）

A．b、d两点处的电势相同
B．四点中c点处的电势最低
C．b、d两点处的电场强度相同
D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小
8、用电场线能很直观、很方便地比较电场中各点场强的强弱。如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是两电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。则（　　）

A．E、O、F三点比较，三点电势相同
B．A、D两点场强相同
C．E、O、F三点比较，O点场强最弱
D．B、O、C三点比较，O点场强最强
9、如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a、c关于MN对称，b点位于MN上，d点位于两电荷的连线上。下列判断正确的是（　　）

A．b点场强大于d点场强
B．b、d两点场强方向相同
C．a、b两点间的电势差等于b、c两点间的电势差
D．试探电荷在a点的电势能小于在c点的电势能
10、如图所示，在真空中固定两个等量异种的点电荷和．两个点电荷连线中点为，点在连线上。在和的电场中，有一个正方形，后放入的检验电荷不影响原电场，下列说法正确的是（　　）

A．点电势低于点电势
B．点电场强度大于点的电场强度
C．将同一负检验电荷放在点与点，在点的电势能较大
D．移动同一负检验电荷从到与从和相比，电场力做的功
11、真空中一对等量异种电荷A、B，其周围的电场线和等势线分布如图所示。相邻等势线之间电势差相等，G点是两电荷连线的中点，MN是两电荷连线的中垂线，C、D两点关于MN对称，C、D、E、F、G、H均是电场线与等势线的交点。规定距离两电荷无穷远处电势为零，下列说法正确的是（　　）

A．中垂线MN的电势为零，G点的电场强度为零
B．C、D两点的电势不相等，电场强度相同
C．G点电势等于H点，电场强度大于H点
D．F点电势高于E点，电场强度大于E点

【单根电场线易错点】
1、如图，是点电荷电场中的一条电场线，下面说法不正确的是 （ ）

A．这个点电荷可能带正电
B．A点场强一定大于B点场强
C．在B点静止释放一个电子，将一定向A点运动
D．正电荷运动中通过A点时，其运动方向一定沿AB方向
2、如图甲所示，A、B是一条电场线上的两点，若在A点释放一初速度为零的电子，电子仅在电场力作用下沿电场线从A点运动到B点，其速度随时间变化的规律如图乙所示。 设A、B两点处电场的电场强度大小分别为EA、EB，A、B两点的电势分别为 、，则（ ）

A． B． C． D．
3、如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断：（ ）

A．电场线方向由B指向A
B．场强大小EA＞EB
C．Q为负电荷，则Q在B点右侧
D．Q不可能为正电荷
4、如图所示，A、B为电场中同一条电场线上的两点，以下说法正确的是（ ）

A．A、B两点场强大小关系为
B．A、B两点电势高低关系为
C．正电荷由A向B移动，电势能一定减小
D．负电荷由A向B移动，电势能一定增加
5、如下图所示，带箭头的直线是某电场中的一条电场线，这条线上有A、B两点，用、表示A、B两处的电场强度，则

A．因为A、B在一条电场线上，所以一定等于
B．因为不知A、B附近电场线的分布情况，所以、的大小不能确定
C．同一个点电荷q，在A、B两处受到的电场力可能相同
D．因为电场线从A指向B，所以A点的电势一定比B点的电势高
6、如图所示，a、b、c是正点电荷电场中的一条电场线上的三点，ab=bc，在a点处自由释放一带负电的试探电荷时，它沿直线向右做加速运动，依次经过b、c点.下列说法正确的是

A．a点的电场强度比b点的大
B．a点的电势比c点的低
C．试探电荷在c点时的动能等于在b点时的两倍
D．试探电荷在b点时的电势能等于在c点时的两倍
7、如图是某电场中的一条电场线，P、Q是这条电场线上的两点，若将带负电的点电荷从P点由静止释放，点电荷仅在电场力作用下沿电场线从P向Q加速运动，且加速度变小，则下述判断正确的是（ ）

A．Q点的电场强度比P点的大 B．P点的电势比Q点的高
C．该电场可能是匀强电场 D．运动过程中，点电荷的电势能不断减少
8、如图甲所示，A、B是一条电场上的两点，若在某点释放一初速度为零的电子，电子仅受电场力作用，从A点运动到B点，其速度随时间变化的规律如图乙所示。则（ ）

A．A、B两点的电势ΦA＜ΦB
B．A、B两点的电场强度EA=EB
C．电子在A、B两点的电势能EPA＜EPB
D．电子在A、B两点受的电场力FA＜FB
9、如图甲所示，在某一电场中有一条直电场线，在电场线上取A、B两点，将一个电子由A点以某一初速度释放，它能沿直线运动到B点，且到达B点时速度恰为零，电子运动的v—t图像如图乙所示。则下列判断正确的是（　　）

A．电场方向沿电场线由B点指向A点
B．电子在A点的加速度一定小于在B点的加速度
C．电子在B点的电势能一定大于A点的电势能
D．该电场可能是在A点左侧的正点电荷产生的
10、如图所示，a、b、c为真空中某电场中的一条竖直电场线上的三点，ab=bc，一带电小球由c运动到a，电场力方向竖直向上，其速度时间图象如图所示，则（　　）

A．a、b两点的电势差等于b、c两点的电势差
B．a点的电场强度一定大于b点的电场强度
C．a点的电势一定高于c点的电势
D．从c到a带电粒子的电势能增加
11、如图，直线AB为某电场的一条电场线，a、b、c是电场线上等间距的三个点。一个带电粒子仅在电场力作用下沿电场线由a点运动到c点的过程中，粒子动能增加，且a、b段动能增量大于b、c段动能增量， a、b、c三点的电势分别为φa、φb、φc，场强大小分别为Ea、Eb、Ec， 粒子在a、b、c三点的电势能分别为Epa、Epb、Epc。下列说法正确的是（　　）

A．电场方向由A指向B B．φaφbφc
C．EpaEpbEpc D．EaEbEc
12、如图所示，AB是点电荷电场中的一根电场线，在线上O点放一个自由的负电荷后，它将沿电场线向B运动，则下列判断中正确的是（ ）

A．电场线方向由B指向A，该电荷受到的电场力越来越小．
B．电场线方向由B指向A，该电荷受到的电场力大小变化无法确定．
C．电场线方向由A指向B，该电荷受到的电场力大小不变．
D．电场线方向由B指向A，该电荷受到的电场力越来越大．
13、如图所示，a、b、c为电场中同一条电场线上的三点，其中c为a、b的中点．若一个运动的正电荷只受电场力先后经过a、b两点，a、b两点的电势分别为、，则　　

A．c 点电势为 2V
B．a 点的场强小于 b 点的场强
C．正电荷在 a 点的动能小于在 b 点的动能
D．正电荷在 a 点的电势能小于在 b 点的电势能
14、如图所示，a、b、c为电场中同一条电场线上的三点，其中c为ab的中点．已知a、b两点的电势分别为φa＝3 V，φb＝9 V，则下列叙述正确的是(　　)

A．该电场在c点处的电势一定为6 V
B．a点处的场强Ea一定小于b点处的场强Eb
C．正电荷从a点运动到b点的过程中电势能一定增大
D．正电荷只受电场力作用从a点运动到b点的过程中动能一定增大
