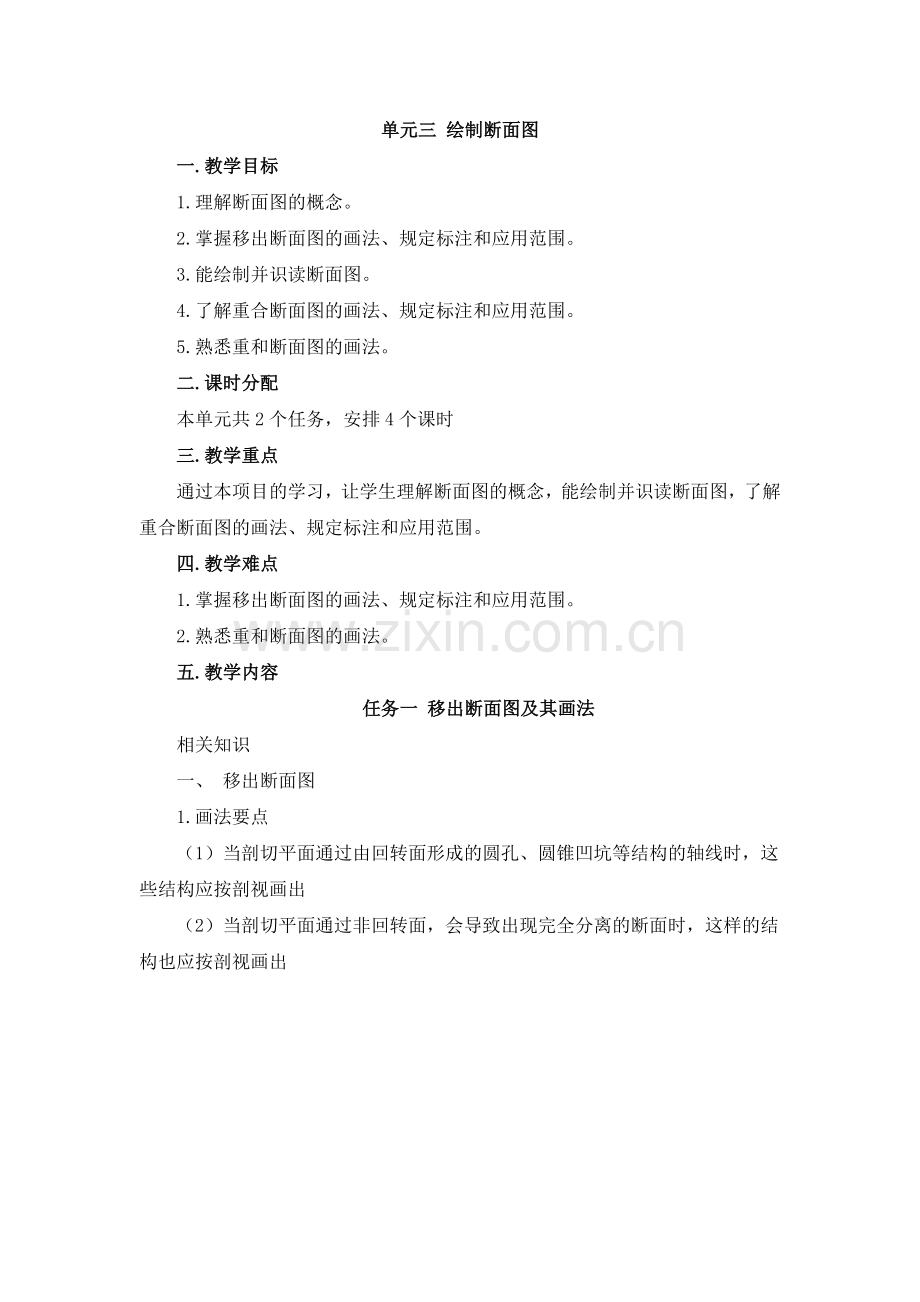

单元三 绘制断面图
一.教学目标
1.理解断面图的概念。
2.掌握移出断面图的画法、规定标注和应用范围。
3.能绘制并识读断面图。
4.了解重合断面图的画法、规定标注和应用范围。
5.熟悉重和断面图的画法。
二.课时分配
本单元共2个任务，安排4个课时
三.教学重点
通过本项目的学习，让学生理解断面图的概念，能绘制并识读断面图，了解重合断面图的画法、规定标注和应用范围。
四.教学难点
1.掌握移出断面图的画法、规定标注和应用范围。
2.熟悉重和断面图的画法。
五.教学内容
任务一 移出断面图及其画法
相关知识
一、 移出断面图
1.画法要点
（1）当剖切平面通过由回转面形成的圆孔、圆锥凹坑等结构的轴线时，这些结构应按剖视画出
（2）当剖切平面通过非回转面，会导致出现完全分离的断面时，这样的结构也应按剖视画出

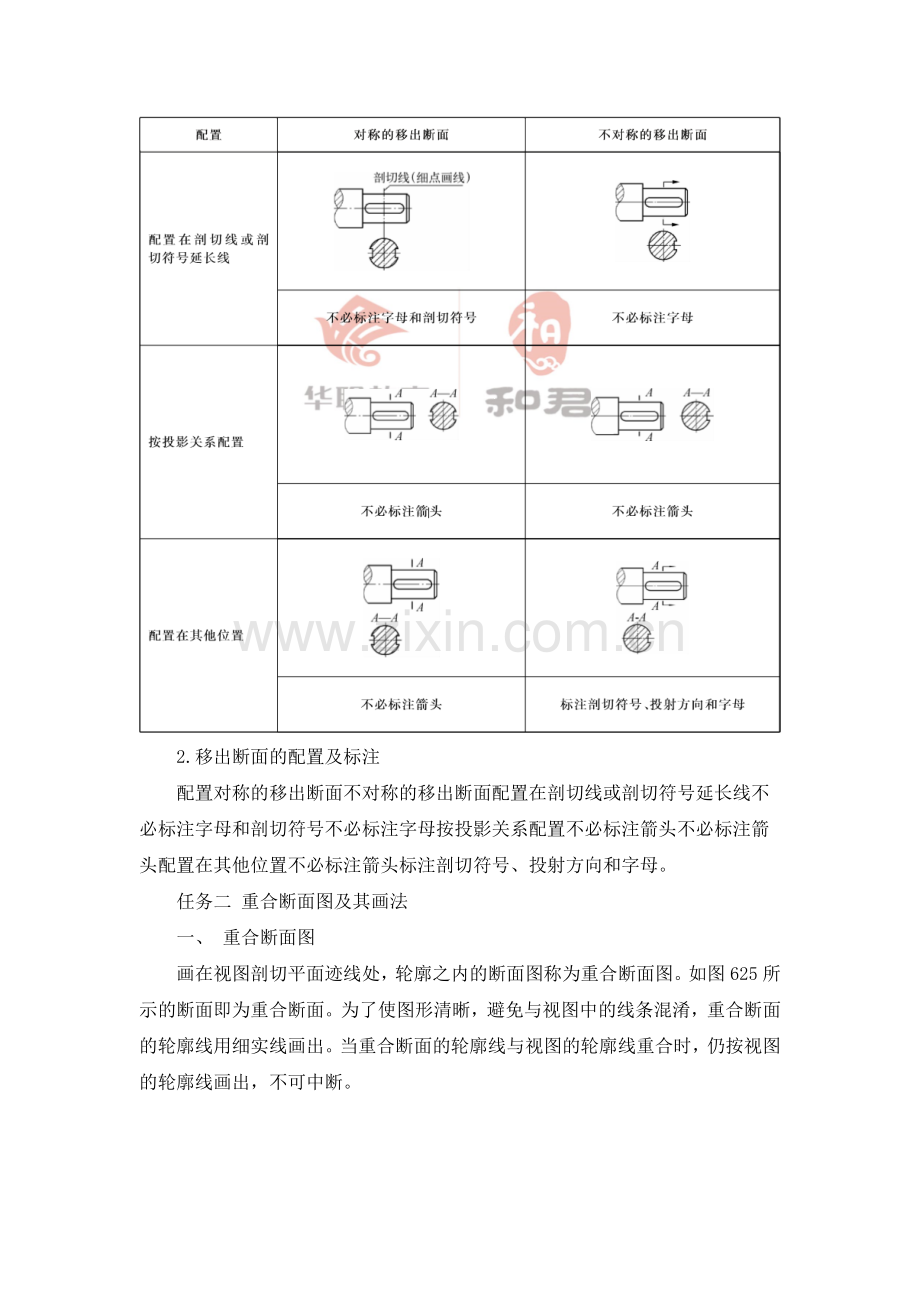

2.移出断面的配置及标注
配置对称的移出断面不对称的移出断面配置在剖切线或剖切符号延长线不必标注字母和剖切符号不必标注字母按投影关系配置不必标注箭头不必标注箭头配置在其他位置不必标注箭头标注剖切符号、投射方向和字母。
任务二 重合断面图及其画法
一、 重合断面图
画在视图剖切平面迹线处，轮廓之内的断面图称为重合断面图。如图625所示的断面即为重合断面。为了使图形清晰，避免与视图中的线条混淆，重合断面的轮廓线用细实线画出。当重合断面的轮廓线与视图的轮廓线重合时，仍按视图的轮廓线画出，不可中断。

六.课后习题
1.画出轴的A—A和B—B移出剖面图，槽深4mm，圆孔为通孔。
