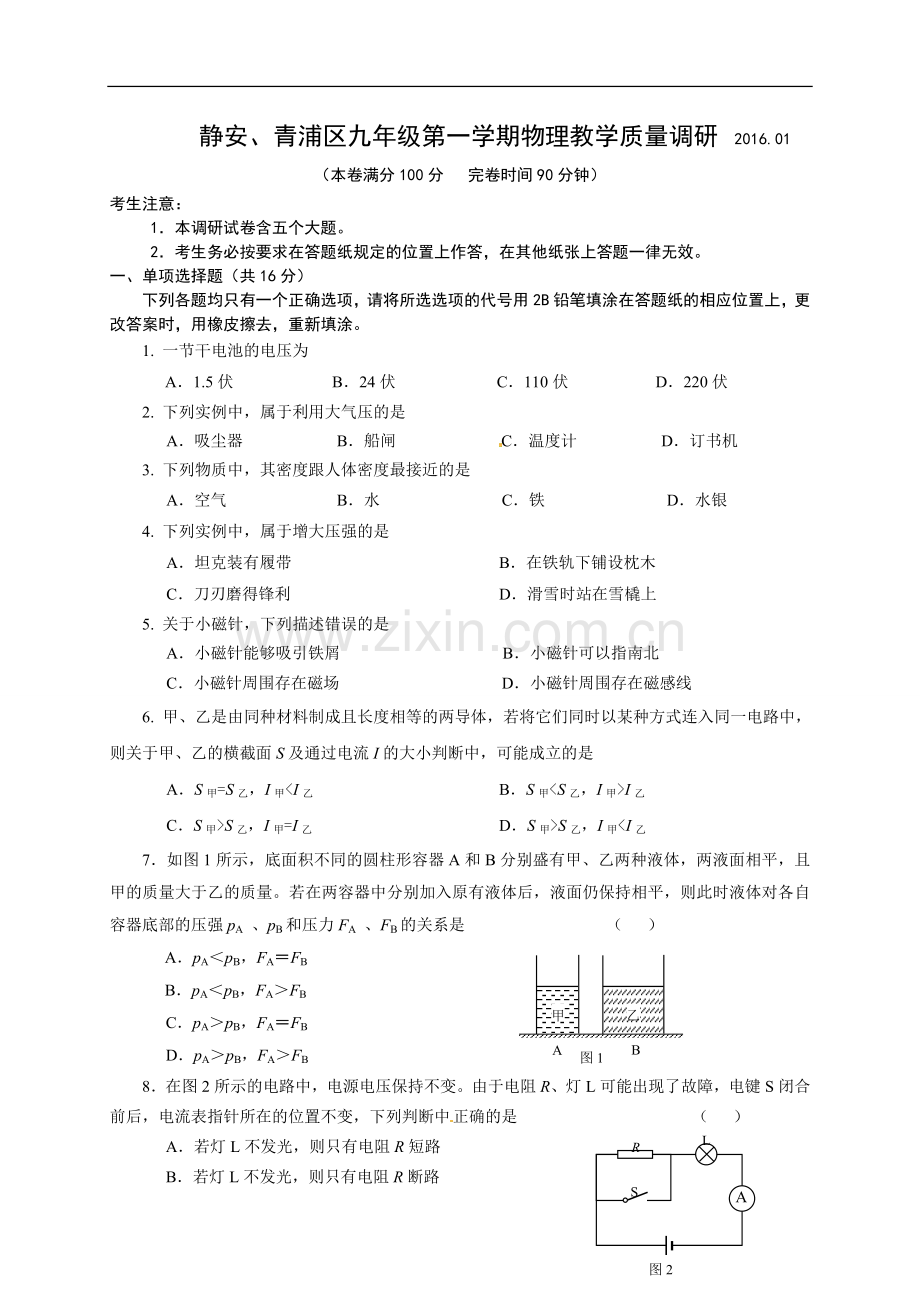

静安、青浦区九年级第一学期物理教学质量调研 2016.01
（本卷满分100分 完卷时间90分钟）
考生注意：
1．本调研试卷含五个大题。[来源:学科网]
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、单项选择题（共16分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 一节干电池的电压为
A．1.5伏 B．24伏 C．110伏 D．220伏
2. 下列实例中，属于利用大气压的是
A．吸尘器 B．船闸 C．温度计 D．订书机
3. 下列物质中，其密度跟人体密度最接近的是
A．空气 B．水 C．铁 D．水银
4. 下列实例中，属于增大压强的是
A．坦克装有履带 B．在铁轨下铺设枕木
C．刀刃磨得锋利 D．滑雪时站在雪橇上
5. 关于小磁针，下列描述错误的是
A．小磁针能够吸引铁屑 B．小磁针可以指南北
C．小磁针周围存在磁场 D．小磁针周围存在磁感线
6. 甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是
A．S甲=S乙，I甲<I乙 B．S甲<S乙，I甲>I乙
C．S甲>S乙，I甲=I乙 D．S甲>S乙，I甲<I乙
7．如图1所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量大于乙的质量。若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强pA 、pB和压力FA 、FB的关系是 （ ）
A
B
图1
甲
乙
A．pA＜pB，FA＝FB
B．pA＜pB，FA＞FB
C．pA＞pB，FA＝FB
D．pA＞pB，FA＞FB
图2
A
S
L
R
8．在图2所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是 （ ）
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路

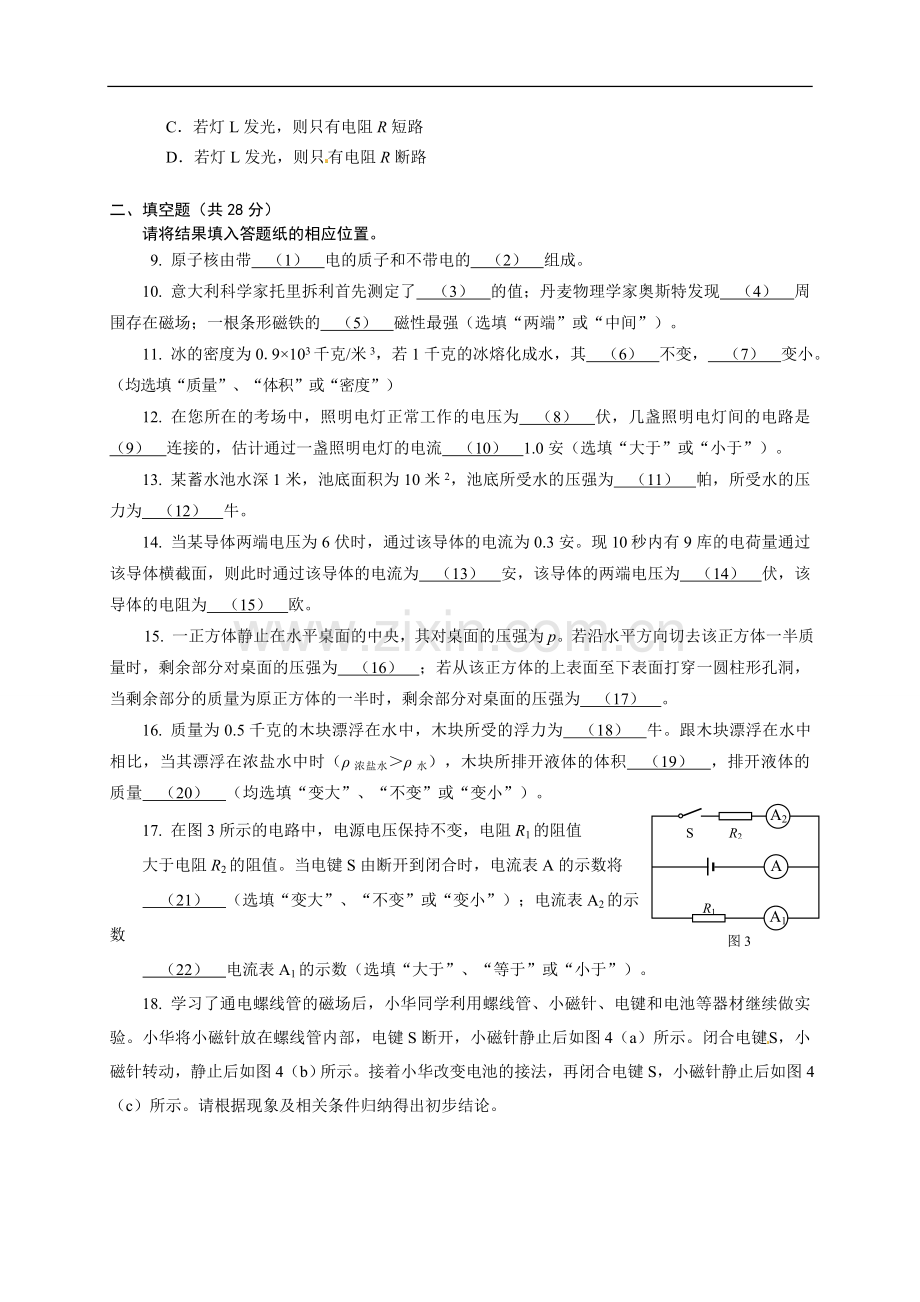

二、填空题（共28分）
请将结果填入答题纸的相应位置。
9. 原子核由带 （1） 电的质子和不带电的 （2） 组成。
10. 意大利科学家托里拆利首先测定了 （3） 的值；丹麦物理学家奥斯特发现 （4） 周围存在磁场；一根条形磁铁的 （5） 磁性最强（选填“两端”或“中间”）。
11. 冰的密度为0.9×103千克/米3，若1千克的冰熔化成水，其 （6） 不变， （7） 变小。（均选填“质量”、“体积”或“密度”）
12. 在您所在的考场中，照明电灯正常工作的电压为 （8） 伏，几盏照明电灯间的电路是 （9） 连接的，估计通过一盏照明电灯的电流 （10） 1.0安（选填“大于”或“小于”）。
13. 某蓄水池水深1米，池底面积为10米2，池底所受水的压强为 （11） 帕，所受水的压力为 （12） 牛。
14. 当某导体两端电压为6伏时，通过该导体的电流为0.3安。现10秒内有9库的电荷量通过该导体横截面，则此时通过该导体的电流为 （13） 安，该导体的两端电压为 （14） 伏，该导体的电阻为 （15） 欧。
15. 一正方体静止在水平桌面的中央，其对桌面的压强为p。若沿水平方向切去该正方体一半质量时，剩余部分对桌面的压强为 （16） ；若从该正方体的上表面至下表面打穿一圆柱形孔洞，当剩余部分的质量为原正方体的一半时，剩余部分对桌面的压强为 （17） 。
R2
R1
S
A
A1
A2
图3
16. 质量为0.5千克的木块漂浮在水中，木块所受的浮力为 （18） 牛。跟木块漂浮在水中相比，当其漂浮在浓盐水中时（ρ浓盐水＞ρ水），木块所排开液体的体积 （19） ，排开液体的质量 （20） （均选填“变大”、“不变”或“变小”）。
17. 在图3所示的电路中，电源电压保持不变，电阻R1的阻值
大于电阻R2的阻值。当电键S由断开到闭合时，电流表A的示数将
（21） （选填 “变大”、“不变”或“变小”）；电流表A2的示数
（22） 电流表A1的示数（选填“大于”、“等于”或“小于”）。
18. 学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验。小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图4（a）所示。闭合电键S，小磁针转动，静止后如图4（b）所示。接着小华改变电池的接法，再闭合电键S，小磁针静止后如图4（c）所示。请根据现象及相关条件归纳得出初步结论。

（a）电键断开 （b）电键闭合 （c）电键闭合

N
N
图4
N

S
S
S

① 比较图4（a）和（b）可知： （23） 。
② 比较图4（b）和（c）可知： （24） 。

三、作图题（共9分）
请在答题纸的相应位置作图，作图必须使用2B铅笔。
19. 在图5中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。
20. 在图6中，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极。
21. 在图7所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S后，灯L1、L2均能发光。
L1
L2
S
图7
图6
电源
图5

四、计算题（共27分）
请将计算过程和答案写入答题纸的相应位置。
22. 浸在水中的合金块排开水的体积为6×10-4米3，求合金块所受浮力F浮的大小。

23. 质量为4.5千克的冰块，密度为0.9×103千克/米3。
① 求冰块的体积V。
② 若冰块吸热后，有2×10-3米3的冰融化成水，求水的质量m。

24. 如图8所示，水平地面上的轻质圆柱形容器甲、乙分别盛有质量均为m的水和酒精，甲、乙的底面积分别为S、2S。（ρ酒精＝0.8×103千克/米3）
① 求乙容器中0.1米深处酒精的压强p酒精。
② 现有物体A、B（其密度、体积的关系如下表所示），请在物体A、B和容器甲、乙中各选择一个，当把物体放入容器中后（液体不会溢出），可使容器对水平地面的压力最大且压强最大。求该最大压力F最大和最大压强p最大。（本小题答题所涉及的物理量均用字母表示）
物体
密度
体积
A
5r
2V
B
3r
3V

甲 乙

图8

25. 由一个电源（电压保持不变）、阻值为10欧的电阻R1、标有“50Ω 1.5A”字样的滑动变阻器R2以及电流表A组成电路，电阻R1与变阻器R2分别以串联、并联两种方式接入电路，且电流表A接入适当位置，电路元件均正常工作。
（a） （b）
图9
当电阻R1与变阻器R2以某种方式接入电路，且移动变阻器的滑片至某位置时，发现通过电阻R1电流的大小如图9（a）所示。当电阻R1与变阻器R2以另一种方式接入电路，在移动变阻器滑片的过程中，发现电流表A的示数所能达到最大值如图9（b）所示。求：
① 图9（a）中电流表的示数；此时电阻R1两端的电压U1。
② 图9（b）中电流表的示数；此时电阻R1两端的电压U1′。

五、实验题（共20分）
请根据要求在答题纸的相应位置作答。
26. 在电学实验中，连接电路时电键应处于 （1） 状态，电流表应 （2） 在被测电路（选填“串联”或“并联”），电流应从电流表的 （3） 接线柱流入。
27. 在“探究液体内部的压强与哪些因素有关”的实验中，小明同学在塑料管上离管底等高的不同位置A、B、C处扎了三个小孔，并将其放入水槽中，如图10所示。
① 水通过三个小孔流入塑料管中，说明水内部向 （4） 都有压强。
② 若小明改变塑料管在水中的深度，他想探究水内部的压强与 （5） 的关系。
图10

C
A
B
（a） （b）
图11
③ 若小明还想探究液体内部的压强与液体种类的关系，还需要用 （6） 进行多次实验。

28. 图11（a）、（b）所示为两个实验情景。其中，图11（a）所示为托盘天平称量物体的质量时的分度盘以及游码情况，此时应将游码向 （7） 移动（选填“左”或“右”），使天平在水平位置平衡；如图11（b）所示的情景，是为了验证 （8） 原理，物体所受浮力的大小为
（9） 。（按图中所示字母表示）
29. 某小组同学在学习了密度知识后，根据“浸入水中的铁块最终静止在容器底部、浸入水中的木块最终漂浮在水面上”的现象，猜想实心物块的密度可能会对它浸入水中后的最终状态有影响。于是他们用若干体积相同、密度不同的实心物块和足够的水进行实验，并将实验数据及观察到的实验现象记录在下表中。
实验序号
1
2
3
4
5
6
7
物 块
A
B
C
D
E
F
G
物块的密度
（千克／米3）
2.7×103
2.2×103
1.6×103
1.0×103
0.8×103
0.6×103
0.4×103
实验现象
A

[来源:学科网]B

C

D

[来源:学+科+网]E

F

G

① 分析比较实验序号1或2或3的数据及现象，可得出的初步结论是：当 （10） 时，
物块最终静止在容器底部。
② 分析比较实验序号5或6或7的数据及现象，可得出的初步结论是：
（11） 。
③ 分析比较实验序号5和6和7的数据、现象及相关条件，可得出的初步结论是：[来源:学科网ZXXK]
（12） 。
④ 实验序号4中，实心物块D在水中所处的状态称为“悬浮”。假设某些实心物体在相应的液体中会处于该状态。为验证该假设需添加实验器材，则对添加器材的要求是 （13） 。
30. 小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a）所示情况。接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b）和（c）所示电压表的示数。
图12
（a） （b） （c）

① 实验所用滑动变阻器的最大阻值为 （14） 欧，实验所用电源的电压为 （15） 伏；
② 请根据相关信息，将下表填写完整。（计算电阻时，精确到0.1欧） （16）

物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1

2

0.48

3

0.56

答案和评分参考 16.01
题号
答案及评分参考
一、16分
1．A。 2．A。 3．B。 4．C。 5．D。 6．C。 7．D。 8．C。
二、28分
说明：第9~16题，每格1分；第17、18题，每题4分。
9．（1）正； （2）中子。
10．（3）大气压强； （4）电流； （5）两端。
11．（6）质量； （7）体积。
12．（8）220； （9）并联； （10）小于。
13．（11）9.8×103； （12）9.8×104。
14．（13）0.9； （14）18； （15）20。
15．（16）p/2； （17）p。
16．（18）4.9； （19）变小； （20）不变。
17．（21）变大； （22）大于。
18．（23）通电螺线管内部存在磁场。
（24）通电螺线管内部磁场的方向跟电流方向有关。
三、9分
（每题3分）
19．力的大小、方向、作用点 3分
20．通电螺线管和小磁针的N、S极、电源的正、负极 3分
21．电路正确 3分
四、
27分
22．[来源:学.科.网Z.X.X.K]
（4分）
F浮=ρ液g V排 2分
=1.0×103千克/米3×9.8牛/千克×6×10-4米3 1分
=5.88牛 1分
23．
（4分）
① V 冰= m冰/ρ冰 1分
=4.5千克/0.9×103千克/米3=5×10-3千克/米3 1分
② m水= m冰′=ρ冰V冰′=0.9×103千克/米3×2×10-3米3 =1.8千克 2分
24．
（8分）
① p酒精=ρ酒精g h酒精 1分
=0.8×103千克/米3×9.8牛/千克×0.1米3 1分
=784帕 1分
② F最大=G最大=(10ρV＋m)g 3分
2分
25．
（11分）
① 0.2 2分
U1=I1R1=0.2安×10欧=2伏 3分
② 1.8 2分
I1′= II2=1.8安-1.5安=0.3安 2分
U 1′= I1′R1=0.3安×10欧=3伏 2分
五、
20分
说明：第26~28题各3分；第29题5分；第30题6分。
26．（1）断开； （2）串联； （3）+。
27．（4）各个方向； （5）深度； （6）不同液体。
28．（7）左； （8）阿基米德； （9）F1-F2。
29．（10）实心物块的密度大于水的密度；
（11）当实心物块的密度小于水的密度，该物块最终漂浮在水面上；
（12）体积相等的实心物块漂浮在水面上时，若该物块的密度越小，其露出水面的体积越大；
（13）其它不同的液体以及跟该液体密度一致的实心物块。
30.（14）20 （15）7.5

实验
序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
1.5
0.30
5.0
5.2
2
2.5
0.48
5.2
3
3.0
0.56
5.4

（16）
