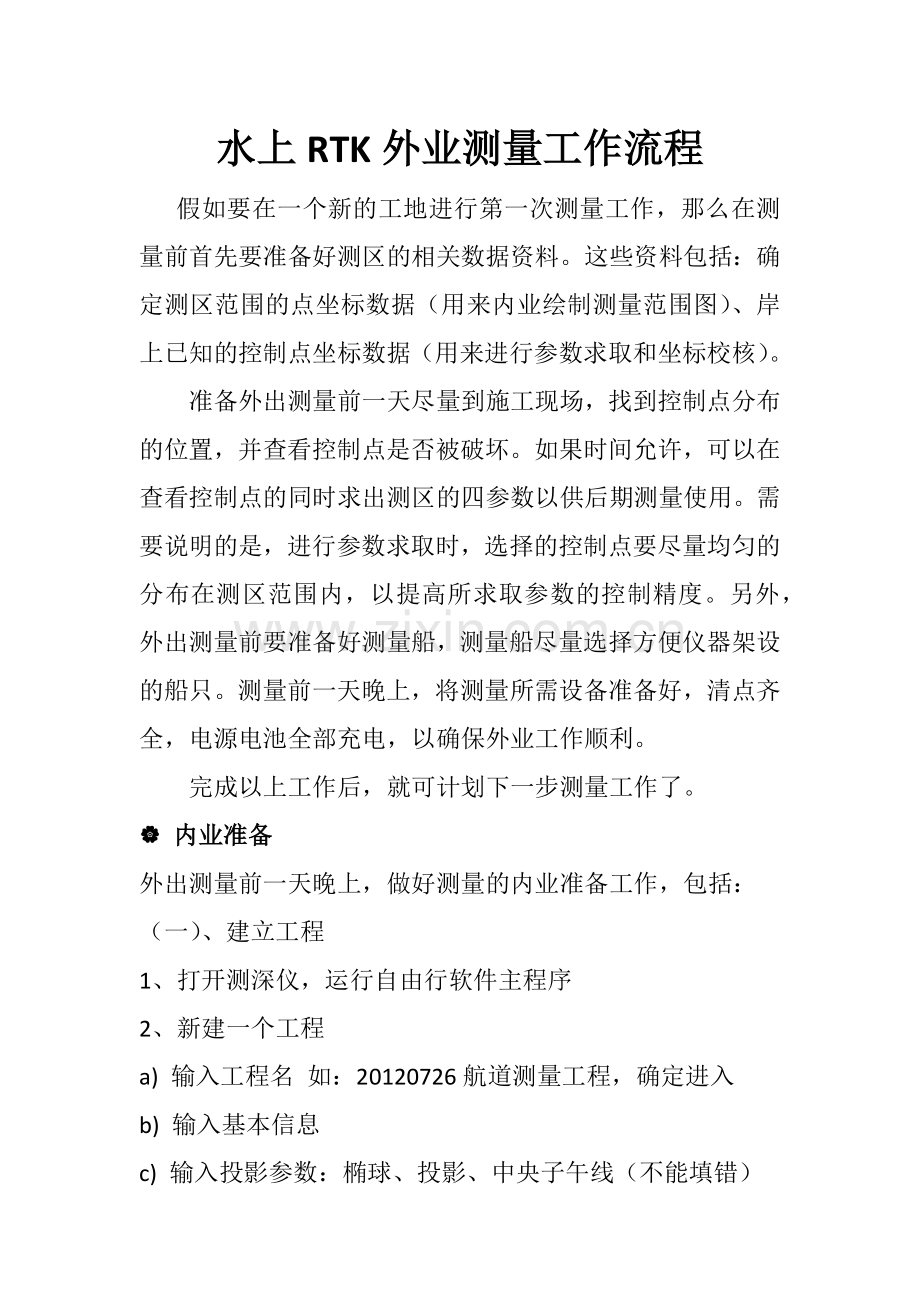

水上RTK外业测量工作流程
假如要在一个新的工地进行第一次测量工作，那么在测量前首先要准备好测区的相关数据资料。这些资料包括：确定测区范围的点坐标数据（用来内业绘制测量范围图）、岸上已知的控制点坐标数据（用来进行参数求取和坐标校核）。
准备外出测量前一天尽量到施工现场，找到控制点分布的位置，并查看控制点是否被破坏。如果时间允许，可以在查看控制点的同时求出测区的四参数以供后期测量使用。需要说明的是，进行参数求取时，选择的控制点要尽量均匀的分布在测区范围内，以提高所求取参数的控制精度。另外，外出测量前要准备好测量船，测量船尽量选择方便仪器架设的船只。测量前一天晚上，将测量所需设备准备好，清点齐全，电源电池全部充电，以确保外业工作顺利。
完成以上工作后，就可计划下一步测量工作了。
| 内业准备
外出测量前一天晚上，做好测量的内业准备工作，包括：
（一）、建立工程
1、打开测深仪，运行自由行软件主程序
2、新建一个工程
a) 输入工程名 如：20120726航道测量工程，确定进入
b) 输入基本信息
c) 输入投影参数：椭球、投影、中央子午线（不能填错）

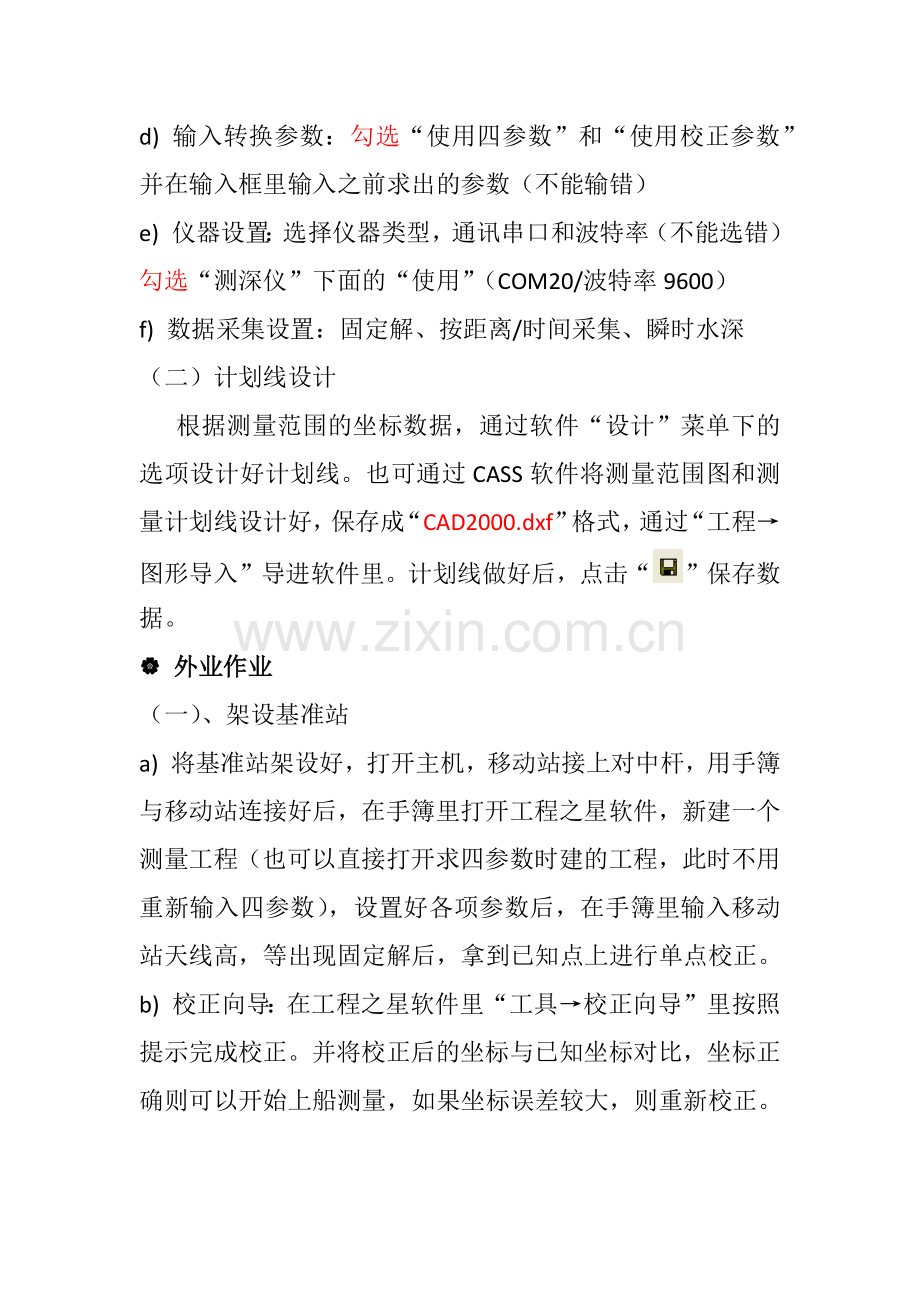

d) 输入转换参数：勾选“使用四参数”和“使用校正参数” 并在输入框里输入之前求出的参数（不能输错）
e) 仪器设置：选择仪器类型，通讯串口和波特率（不能选错）勾选“测深仪”下面的“使用”（COM20/波特率9600）
f) 数据采集设置：固定解、按距离/时间采集、瞬时水深
（二）计划线设计
根据测量范围的坐标数据，通过软件“设计”菜单下的选项设计好计划线。也可通过CASS软件将测量范围图和测量计划线设计好，保存成“CAD2000.dxf”格式，通过“工程→图形导入”导进软件里。计划线做好后，点击“”保存数据。
| 外业作业
（一）、架设基准站
a) 将基准站架设好，打开主机，移动站接上对中杆，用手簿与移动站连接好后，在手簿里打开工程之星软件，新建一个测量工程（也可以直接打开求四参数时建的工程，此时不用重新输入四参数），设置好各项参数后，在手簿里输入移动站天线高，等出现固定解后，拿到已知点上进行单点校正。
b) 校正向导：在工程之星软件里“工具→校正向导”里按照提示完成校正。并将校正后的坐标与已知坐标对比，坐标正确则可以开始上船测量，如果坐标误差较大，则重新校正。

（二）、测量
a) 上测量船，连接好仪器，打开GPS以及测深仪，在自由行里打开之前新建的工程，在软件“设置→天线高设置”里输入天线高，在“设置→坐标系统设置”里输入“校正参数”并勾选。
b) 在测深仪软件界面里，依次点击“自动（或手动）”、“记录”、弹出另存为窗口后点击“保存”。
c) 在“设置→测量参数”里设置好吃水、声速（需要比对的比对出声速）点击“应用”，当看到提示“查询中…已同步”后点击“确定”。
d）在自由行界面里点击，连接仪器，当测量界面出现船型后，点击即可开始测量。
需要说明的是，由于水域情况的不同，在测量时很难通过单一的“自动测量”模式完成整个测量工作，因此在实际测量过程中，根据不同的情况，需要随时的进行测深仪参数的改动，主要是调整“发射脉宽”和“增益”，从而使测量达到最佳效果。
|内业数据后处理
测量完成后，对测量数据进行内业后处理。其步骤为：
a) 后处理→采集水深取样：首先打开一个文件，点击进行数据自动处理。然后点击选择取样模式。取样完成后将数据检查一遍,手动处理软件不能自动识别的假水深。处理完成后保存成果文件。用同样的方法处理下一个文件。
b) 所有文件完成采集取样后，进行“后处理→综合改正输出”（若用差分机进行测量，需要进行验潮，需要进行“后处理→验潮数据输入”操作，这里不再叙述）选择将数据输出成南方CASS格式（或者需要的格式），该步操作可以批量进行，一次可完成对所有数据的改正输出！
| 方量计算等其他工作
经过自由行软件后处理输出的数据，可以在南方CASS软件上进行方量计算的进一步操作。这里不再叙述。
