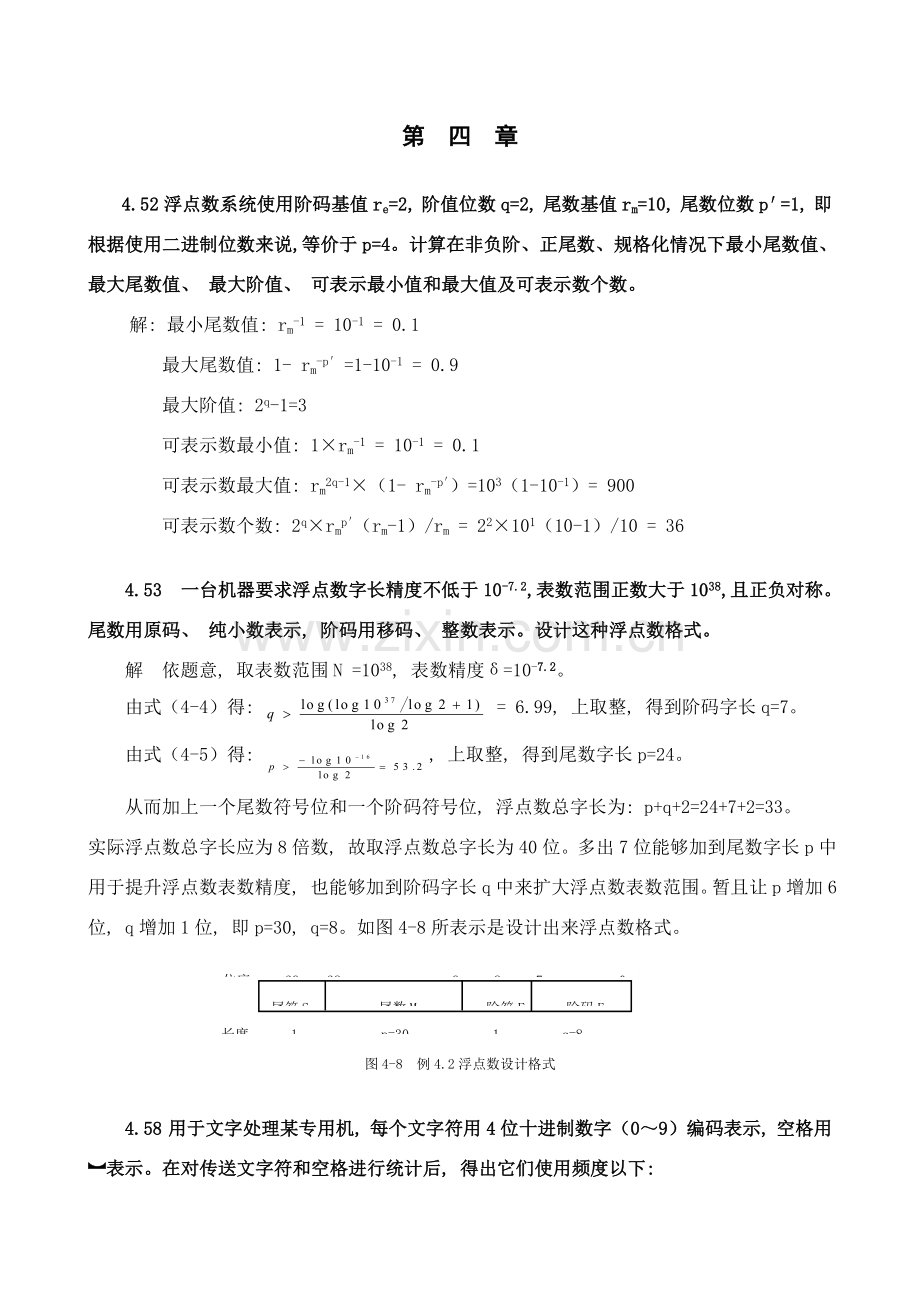

第 四 章

4.52 浮点数系统使用阶码基值re=2, 阶值位数q=2, 尾数基值rm=10, 尾数位数p′=1, 即根据使用二进制位数来说, 等价于p=4。计算在非负阶、 正尾数、 规格化情况下最小尾数值、 最大尾数值、 最大阶值、 可表示最小值和最大值及可表示数个数。
解: 最小尾数值: rm-1 = 10-1 = 0.1
最大尾数值: 1- rm-p′ =1-10-1 = 0.9
最大阶值: 2q-1=3
可表示数最小值: 1×rm-1 = 10-1 = 0.1
可表示数最大值: rm2q-1×（1- rm-p′）=103（1-10-1）= 900
可表示数个数: 2q×rmp′（rm-1）/rm = 22×101（10-1）/10 = 36

4.53 一台机器要求浮点数字长精度不低于10-7.2, 表数范围正数大于1038, 且正负对称。尾数用原码、 纯小数表示, 阶码用移码、 整数表示。设计这种浮点数格式。
解 依题意, 取表数范围N =1038, 表数精度δ=10-7.2。
由式（4-4）得: = 6.99, 上取整, 得到阶码字长q=7。
由式（4-5）得: , 上取整, 得到尾数字长p=24。
从而加上一个尾数符号位和一个阶码符号位, 浮点数总字长为: p+q+2=24+7+2=33。
实际浮点数总字长应为8倍数, 故取浮点数总字长为40位。多出7位能够加到尾数字长p中用于提升浮点数表数精度, 也能够加到阶码字长q中来扩大浮点数表数范围。暂且让p增加6位, q增加1位, 即p=30, q=8。如图4-8所表示是设计出来浮点数格式。
长度 1 p=30 1 q=8
位序 39 38 9 8 7 0
尾符S 尾数M 阶符F 阶码E

图4-8 例4.2浮点数设计格式

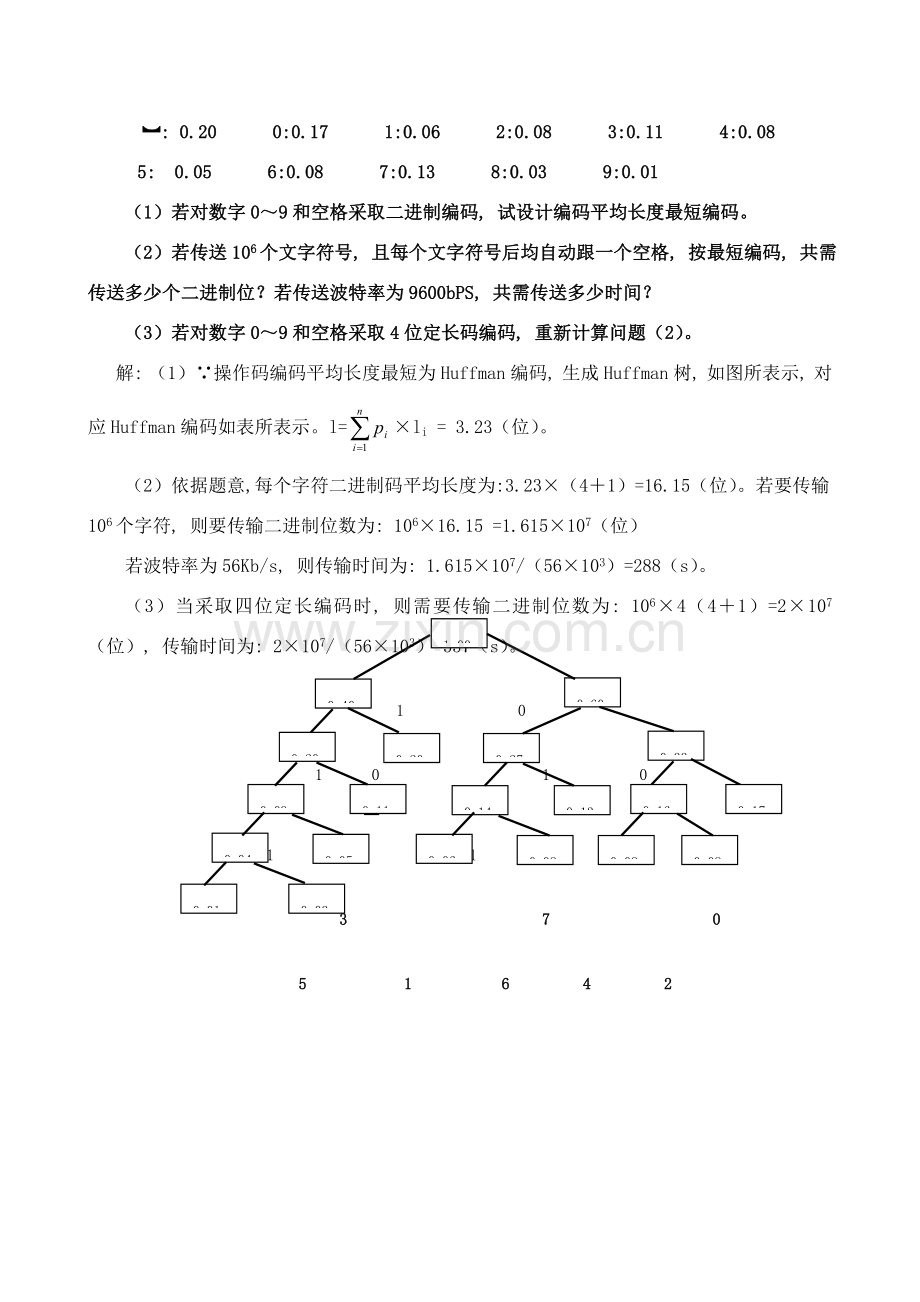

4.58 用于文字处理某专用机, 每个文字符用4位十进制数字（0～9）编码表示, 空格用︼表示。在对传送文字符和空格进行统计后, 得出它们使用频度以下:
︼: 0.20 0:0.17 1:0.06 2:0.08 3:0.11 4:0.08
5: 0.05 6:0.08 7:0.13 8:0.03 9:0.01
（1）若对数字0～9和空格采取二进制编码, 试设计编码平均长度最短编码。
（2）若传送106个文字符号, 且每个文字符号后均自动跟一个空格, 按最短编码, 共需传送多少个二进制位？若传送波特率为9600bPS, 共需传送多少时间？
（3）若对数字0～9和空格采取4位定长码编码, 重新计算问题（2）。
解: （1）∵操作码编码平均长度最短为Huffman编码, 生成Huffman树, 如图所表示, 对应Huffman编码如表所表示。l=×li = 3.23（位）。
（2）依据题意, 每个字符二进制码平均长度为: 3.23×（4＋1）=16.15（位）。若要传输106个字符, 则要传输二进制位数为: 106×16.15 =1.615×107（位）
若波特率为56Kb/s, 则传输时间为: 1.615×107/（56×103）=288（s）。
1.00
0.01
0.04
0.09
0.20
0.40
0.03
0.05
0.11
0.20
0.08
0.06
0.14
0.27
0.60
0.16
0.08
0.13
0.33
0.17
0.08
（3）当采取四位定长编码时, 则需要传输二进制位数为: 106×4（4＋1）=2×107（位）, 传输时间为: 2×107/（56×103）=357（s）。

1 0

1 0 1 0
︼
1 0 1 0 1 0

3 7 0

5 1 6 4 2

Ii
Pi
Huffman编码
Li
︼
0．20
10
2
0
0．17
000
3
7
0．13
010
3
3
0．11
110
3
2
0．08
0010
4
4
0．08
0011
4
6
0．08
0110
4
1
0．06
0111
4
5
0．05
1110
4
8
0．03
11110
5
9
0．01
11111
5
9 8

4.60 一台模型机共有7条指令, 各指令使用频度分别为: 35%, 25%, 20%, 10%, 5%, 3%, 2%, 有8个通用数据寄存器, 2个变址寄存器。
（1）要求操作码平均长度最短, 请设计操作码编码, 并计算操作码编码平均长度。
（2）设计8位字长寄存器—寄存器型指令3条, 16位字长寄存器一存放器型变址寻址方法指令4条, 变址范围大于正、 负127。请设计指令格式, 并给出指令各字段长度和操作码编码。
解: （1）∵操作码编码平均长度最短为Huffman编码, 生成Huffman树如图所表示, 对应Huffman编码如表所表示。l=×li = 2.35（位）
1.00
0.02
0.05
0.10
0.20
0.40
0.03
0.05
0.10
0.20
0.25
0.60
0.35

Ii
Pi
Huffman编码
Li
2-4编码（3/4）
Li
I1
0．35
00
2
00
2
I2
0．25
01
2
01
2
I3
0．20
10
2
10
2
I4
0．10
110
3
1100
4
I5
0．05
1110
4
1101
4
I6
0．03
11110
5
1110
4
I7
0．02
11111
5
1111
4

（2）因为通用寄存器有8个, 则指令中通用寄存器字段应为3位; 操作码字段2位可有4个码点, 用三个码点表示三条指令, 另一个码点则作为扩展标志。所以3条8位长寄存器—寄存器型指令格式以下:
操作码（2位）寄存器1（3位）寄存器2（3位）

因为变址寄存器有2个, 则指令中变址寄存器字段应为1位; 变址范围-127～+127, 则指令中相对位移字段应为8位; 操作码字段前2位可有4个码点, 用三个码点表示三条指令, 另一个码点则作为扩展标志。扩展2位恰好可表示四条指令, 操作码字段则为4位。所以4条16位长寄存器—存放器型指令格式以下:
操作码（4位）寄存器（3位）变址寄存器（1位）相对位移（8位）

尤其地, 当采取3/4扩展编码时, 使用频度高用短码表示, 使用频度低用长码表示, 其对应编码如表所表示。

4.65 某模型机9条指令使用频度为:
ADD（加） 30% SUB（减） 24% JOM（按负转移）6% STO（存） 7%
JMP（转移）7% SHR（右移）2% CIL（循环左移）3% CLA（清除）20%
STP（停机）1%
要求有两种指令字长, 都按双操作数指令格式编排, 采取扩展操作码, 并限制只能有两种操作码码长。设该机有若干通用寄存器, 主存为16位宽, 按字节编址, 采取按整数边界存放, 任何指令都在一个主存周期中取得, 短指令为寄存器--寄存器型, 长指令为寄存器--主存型, 主存地址应能变址寻址。
（1）仅依据使用频度, 不考虑其它要求, 设计出全Huffman操作码, 计算其平均码长;
（2）考虑题目全部要求, 设计优化实用操作码形式, 并计算其操作码平均码长;
（3）该机许可使用多少可编址通用寄存器？
（4）画出该机两种指令字格式, 标出各字段之位数;
（5）指出访存操作数地址寻址最大相对位移量为多少个字节？
解: （1）依据给出使用频度, 在结构Huffman树过程中, 有两个结点可供合并, 所以可生成不一样Huffman树, 其中给出一棵如图所表示, 对应Huffman编码如表所表示。
∴ Huffman编码平均长度为: l=×li
l=0.3×2＋0.24×2＋0.2×2＋0.07×4＋0.07×4＋0.06×4＋0.03×5＋0.02×6＋0.01×6=2.61（位）
0.56
0.01
0.03
0.06
0.12
0.26
0.02
0.03
0.06
0.07
0.14
1.00
0.20
0.07
0.44
0.24
0.30

ADD CLA SUB

J0M JMP STO

CIL
指令
Ii
Pi
Huffman编码
Li
2-5编码（3/6）
Li
ADD
I1
0．30
01
2
00
2
SUB
I2
0．24
11
2
01
2
CLA
I3
0．20
10
2
10
2
STO
I4
0．07
0011
4
11001
5
JMP
I5
0．07
0010
4
11010
5
JOM
I6
0．06
0001
4
11011
5
CIL
I7
0．03
00001
5
11100
5
SHR
I8
0．02
000001
6
11101
5
STP
I9
0．01
000000
6
11110
5

STP SHR

（2）任何指令都在一个主存周期中取得, 那么短指令字长为8位, 长指令字长为16位。又指令都是二地址指令, 所以短指令寄存器--寄存器型格式为:
操作码（2位）寄存器1（3位）寄存器2（3位）

长指令为寄存器--主存型格式为:
操作码（5位）寄存器（3位）变址寄存器（3位）相对位移（5位）

由题意可知: 指令操作码采取扩展编码, 且只能有两种码长。从指令使用频度来看, ADD、 SUB和CLA三条指令使用频度与其它指令使用频度相差较大, 所以用两位操作码三个码点来表示三条指令, 一个码点作为扩展码点, 且扩展三位来表示六条指令, 即采取2--4扩展编码组成3/6编码, 2--4扩展编码如表所表示。
∴ 2--4扩展编码（3/6）平均长度为: l=×li=2.78
（3）（4）由短指令寄存器--寄存器型格式可知, 寄存器号字段长度为3位, 寄存器个数为8个。则各字段长度如图格式所标识。
而对于长指令寄存器--主存型, 通常变址寄存器是某通用寄存器, 则变址寄存器号字段长度为3位, 则各字段长度如图格式所标识。
（5）因为相对位移字段长度为5位, 所以访存地址寻址最大相对位移量为25=32字节。

4.79 下面是一段数据块迁居程序。在RISC处理机中, 为了提升指令流水线实施效率, 通常要采取指令取消技术。
START: MOVE AS, R1 ; 把源数组起始地址送入变址寄存器R1
MOVE NUM, R2 ; 把传送数据个数送入R2
LOOP: MOVE （R1）, AD－AS（R1） ; AD－AS为地址偏移量, 在汇编过程中计算
INC R1 ; 增量变址寄存器
DEC R2 ; 剩下数据个数减1
BGT LOOP ; 测试N个数据是否传送完成
HALT ; 停机
NUM: N ; 需要传送数据总数
（1）假如一条指令实施过程分解为“取指令”和“分析”两个阶段, 并采取两级流水线。为了采取指令取消技术, 请修改上面程序。
（2）假如N=100, 采取指令取消技术后, 在程序实施过程中, 能够节省多少个指令周期？
（3）假如把一条指令实施过程分解为“取指令”、 “分析”（包含译码和取操作数等）和“实施”（包含运算和写回结果等）三个阶段, 并采取三级流水线。仍然要采取指令取消技术, 请修改上面程序。
解: （1）START: MOVE AS, R1
MOVE NUM, R2
MOVE （R1）, AD－AS（R1）
LOOP: INC R1
DEC R2
BGT LOOP
MOVE （R1）, AD－AS（R1）
HALT
NUM: N
（2）处理转移指令引发流水线断流可插入一条无效空操作指令（NOP）。空操作指令也要占用一个机器周期, 又不实施任何实际操作。当N=100时, 则要浪费100个机器周期（50个指令周期）。采取指令取消技术后, 仅在转移不成功时取消指令, 浪费1个机器周期（0.5个指令周期）。所以可节省49.5个指令周期。
（3）START: MOVE AS, R1
MOVE NUM, R2
MOVE （R1）, AD－AS（R1）
INC R1
LOOP: DEC R2
BGT LOOP
MOVE （R1）, AD－AS（R1）
INC R1
HALT
NUM: N
