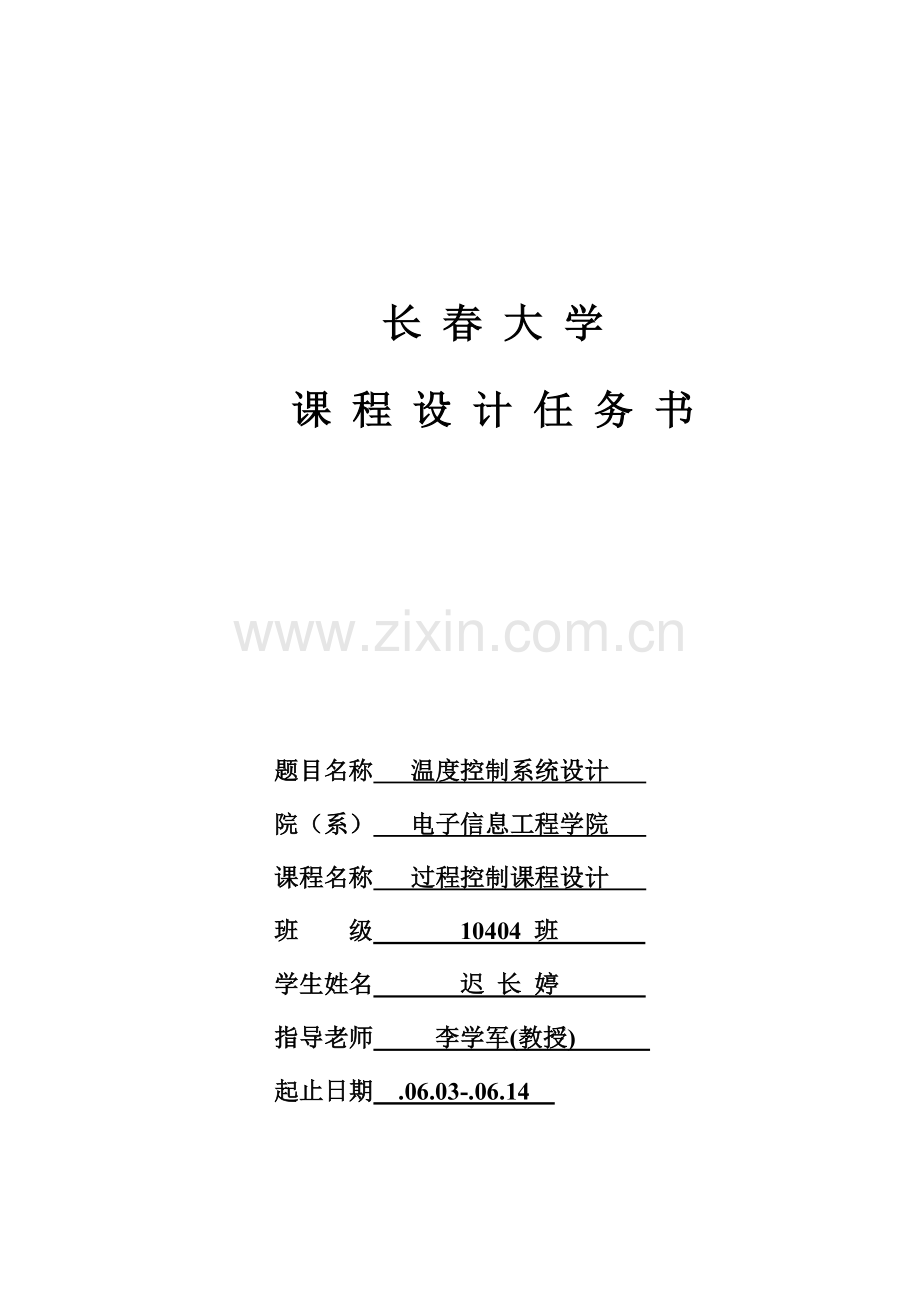

长 春 大 学
课 程 设 计 任 务 书

题目名称 温度控制系统设计
院（系） 电子信息工程学院
课程名称 过程控制课程设计
班 级 10404 班
学生姓名 迟 长 婷
指导老师 李学军(教授)
起止日期 .06.03-.06.14

课程设计任务书

技术参数）及要求
题目名称（包含关键
温度控制系统设计
要求:
1) 温度: 25摄氏度, 30摄氏度;
2) 采取PID闭环控制系统;
3) 计算机仿真和试验仿真。
设计内容及工作量
1) 被控对象建模, 控制器设计;
2) 用simlink 搭建控制系统模型;
3) 计算机仿真及分析;
4) 试验验证并分析。
关键参考资料
[1]电加热炉温度控制系统数学模型建立及验证,

[2] 过程控制试验指导书
[3] 刘伯春．智能PID调整器设计及应用．电子自动化, 1995; (3): 20～25
[4] 温度PID控制系统建模与仿真,知网。
[5] Katsuhiko Ogata．Moden Control Engineering．Publishing house of electronics industry, : 196—202.

进 度 计 划 表

阶段
日期
计划完成工作量
指导老师检验意见
备注
6.3—6.4
查阅资料, 方案比较、 设计与论证

6.5-6.6
理论分析与计算
同时书写汇报

6.7-6.11
计算机仿真
试验验证

6.12-6.14
仿真结果分析
答辩

设计总结:
在此次课程设计过程中, 我深深体会到了完成任务艰辛和取得收获喜悦。不管做什么事, 都要持之以恒, 努力刻苦, 在一次次失败中找寻原因, 在一次次调试中寻求漏洞, 使理论与实践完美结合在一起, 这次学习过程让我对模拟电子技术理论知识有了愈加深刻了解。短暂一星期, 是我收获了很多宝贵知识和财富。
考评成绩及评语

指导老师签字 年 月 日
教研室意见

教研室主任签字 年 月 日

1.系统设计
本系统是对电炉炉温进行控制微机控制系统。控制方法是单闭
环控制形式。温度控制系统是以STC89C52 单片机为控制关键, 其系统结构框图如图1 所表示。
图1 系统结构框图
键盘将温度设定值和温度反馈值送入单片机, 然后经过运算得到
输出控制量, 输出控制量控制控温输出电路得到控制电压, 施加到驱动器上, 从而控制电加热炉内温度。
2.系统硬件设计
硬件系统由单片机电路, 温度检测放大电路, A/D、 D/A 转换电路,
控温输出电路等组成。下面分别给予介绍:
2.1 单片机电路
STC89C52 是一个低功耗、 高性能51 内核CMOS 8 位单片机,
含有在线编程功效, 不再需要开启像STC89C51 那样12V VPP 编程高压[1], 使用简单且价格非常低廉。故本文使用STC89C52 为系统主控制器。单片机发送温度设定值和采集温度反馈值, 并据此
