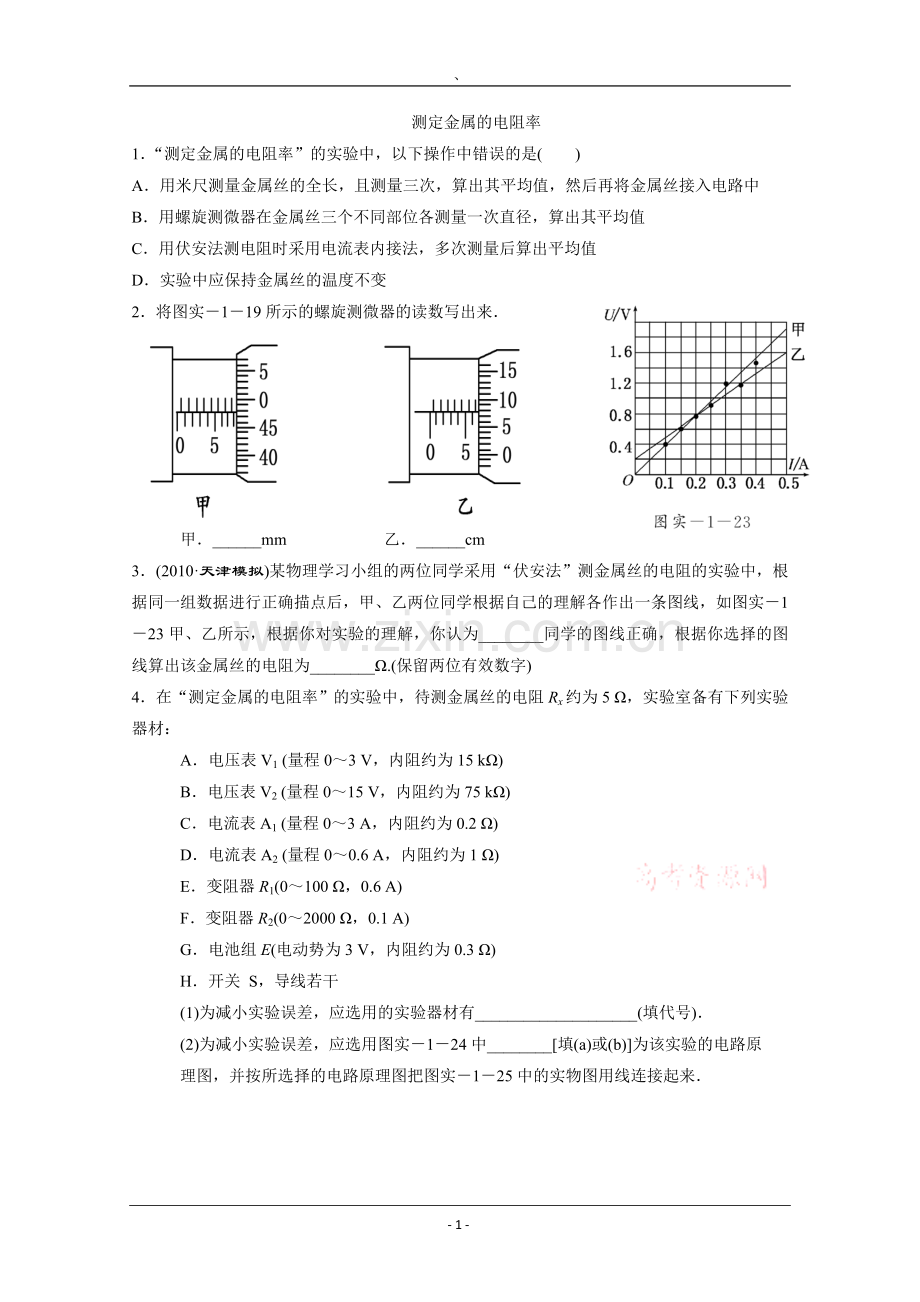

测定金属的电阻率
1.“测定金属的电阻率”的实验中,以下操作中错误的是( )
A.用米尺测量金属丝的全长,且测量三次,算出其平均值,然后再将金属丝接入电路中
B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值
C.用伏安法测电阻时采用电流表内接法,多次测量后算出平均值
D.实验中应保持金属丝的温度不变
2.将图实-1-19所示的螺旋测微器的读数写出来.
甲.______mm 乙.______cm
3.(2010·天津模拟)某物理学习小组的两位同学采用 “伏安法”测金属丝的电阻的实验中,根据同一组数据进行正确描点后,甲、乙两位同学根据自己的理解各作出一条图线,如图实-1-23甲、乙所示,根据你对实验的理解,你认为________同学的图线正确,根据你选择的图线算出该金属丝的电阻为________Ω.(保留两位有效数字)
4.在“测定金属的电阻率”的实验中,待测金属丝的电阻Rx约为5 Ω,实验室备有下列实验器材:
A.电压表V1 (量程0~3 V,内阻约为15 kΩ)
B.电压表V2 (量程0~15 V,内阻约为75 kΩ)
C.电流表A1 (量程0~3 A,内阻约为0.2 Ω)
D.电流表A2 (量程0~0.6 A,内阻约为1 Ω)
E.变阻器R1(0~100 Ω,0.6 A)
F.变阻器R2(0~2000 Ω,0.1 A)
G.电池组E(电动势为3 V,内阻约为0.3 Ω)
H.开关 S,导线若干
(1)为减小实验误差,应选用的实验器材有____________________(填代号).

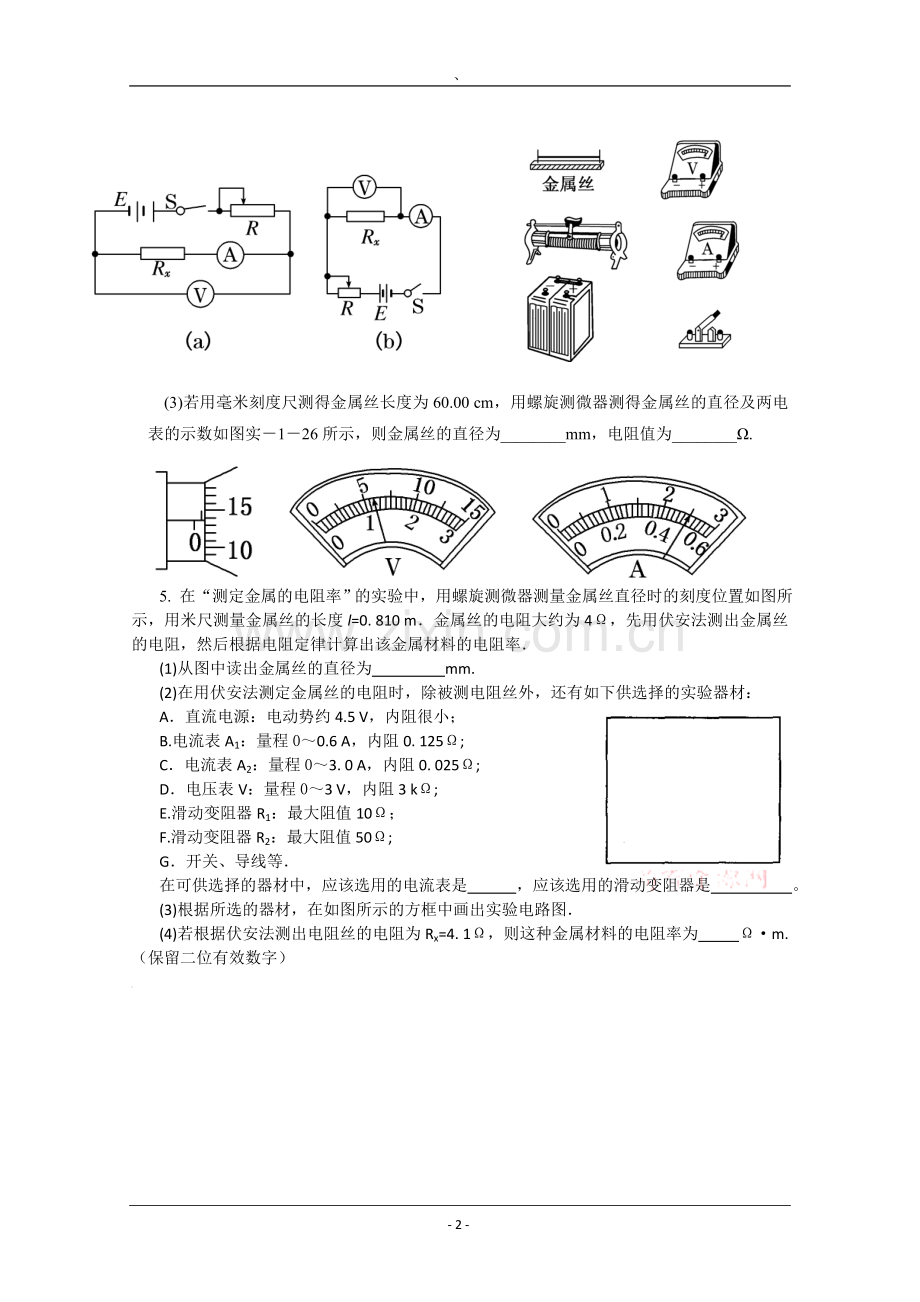

(2)为减小实验误差,应选用图实-1-24中________[填(a)或(b)]为该实验的电路原
理图,并按所选择的电路原理图把图实-1-25中的实物图用线连接起来.
(3)若用毫米刻度尺测得金属丝长度为60.00 cm,用螺旋测微器测得金属丝的直径及两电表的示数如图实-1-26所示,则金属丝的直径为________mm,电阻值为________Ω.
5. 在“测定金属的电阻率”的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图所示,用米尺测量金属丝的长度l=0. 810 m.金属丝的电阻大约为4Ω,先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率.
(1)从图中读出金属丝的直径为 mm.
(2)在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材:
A.直流电源:电动势约4.5 V,内阻很小;
B.电流表A1:量程0~0.6 A,内阻0. 125Ω;
C.电流表A2:量程0~3. 0 A,内阻0. 025Ω;
D.电压表V:量程0~3 V,内阻3 kΩ;
E.滑动变阻器R1:最大阻值10Ω;
F.滑动变阻器R2:最大阻值50Ω;
G.开关、导线等.
在可供选择的器材中,应该选用的电流表是 ,应该选用的滑动变阻器是 。
(3)根据所选的器材,在如图所示的方框中画出实验电路图.
(4)若根据伏安法测出电阻丝的电阻为Rx=4. 1Ω,则这种金属材料的电阻率为 Ω·m.(保留二位有效数字)
