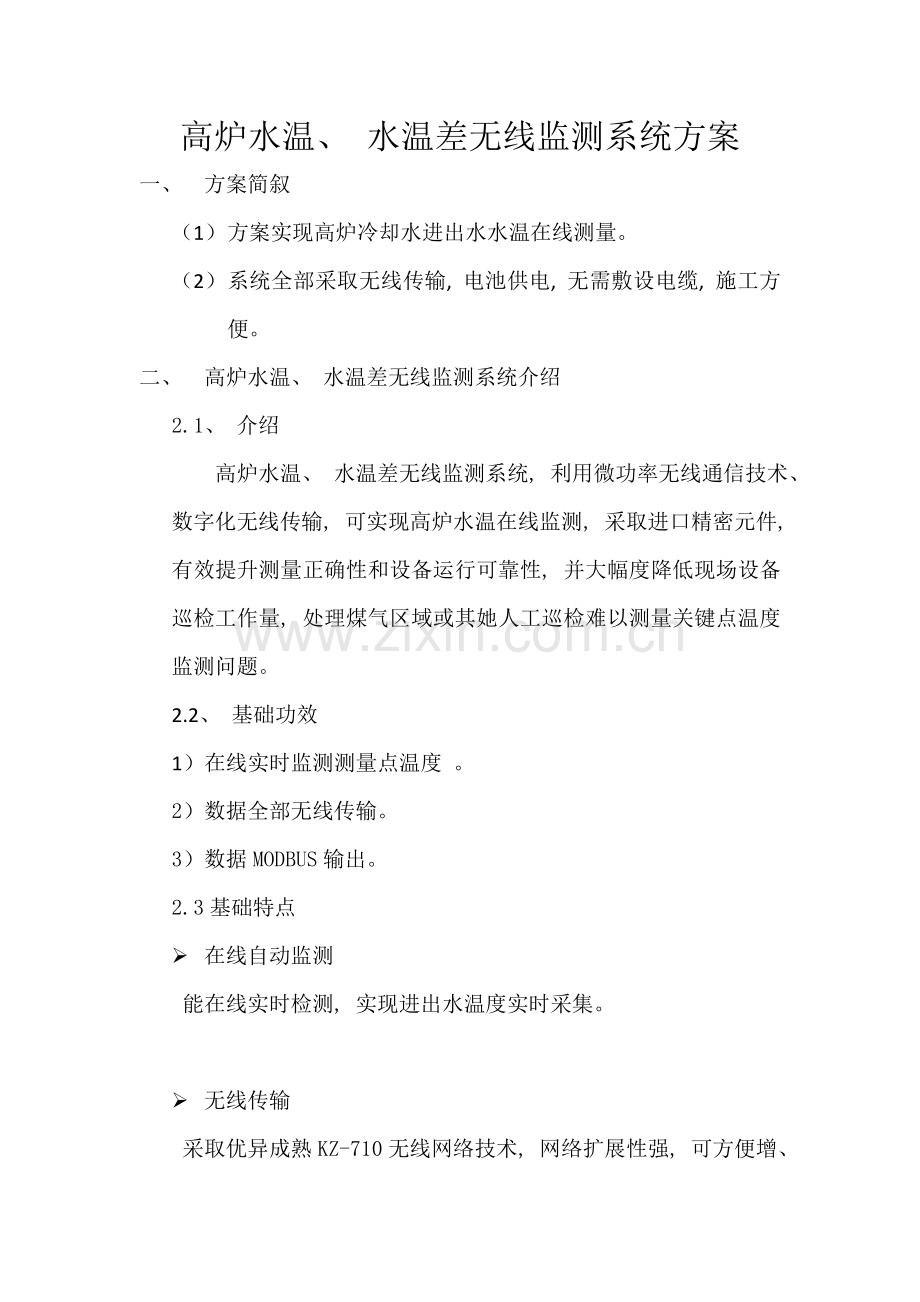

高炉水温、 水温差无线监测系统方案
一、 方案简叙
（1） 方案实现高炉冷却水进出水水温在线测量。
（2） 系统全部采取无线传输, 电池供电, 无需敷设电缆, 施工方便。
二、 高炉水温、 水温差无线监测系统介绍
2.1、 介绍
高炉水温、 水温差无线监测系统, 利用微功率无线通信技术、 数字化无线传输, 可实现高炉水温在线监测, 采取进口精密元件, 有效提升测量正确性和设备运行可靠性, 并大幅度降低现场设备巡检工作量, 处理煤气区域或其她人工巡检难以测量关键点温度监测问题。
2.2、 基础功效
1）在线实时监测测量点温度 。
2）数据全部无线传输。
3）数据MODBUS输出。
2.3基础特点
Ø 在线自动监测
能在线实时检测, 实现进出水温度实时采集。

Ø 无线传输

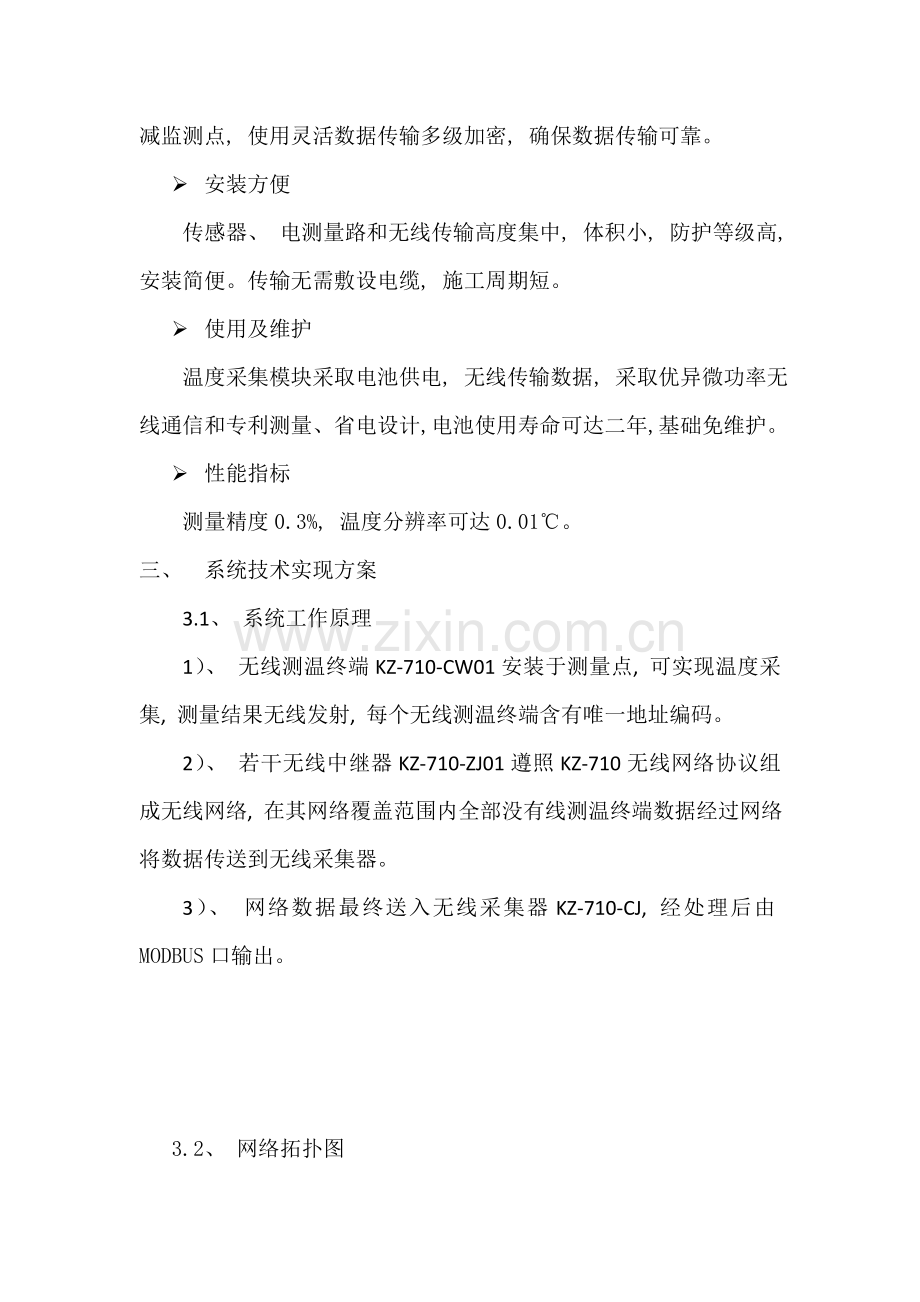

采取优异成熟KZ-710无线网络技术, 网络扩展性强, 可方便增、 减监测点, 使用灵活数据传输多级加密, 确保数据传输可靠。
Ø 安装方便
传感器、 电测量路和无线传输高度集中, 体积小, 防护等级高, 安装简便。传输无需敷设电缆, 施工周期短。
Ø 使用及维护
温度采集模块采取电池供电, 无线传输数据, 采取优异微功率无线通信和专利测量、 省电设计, 电池使用寿命可达二年, 基础免维护。
Ø 性能指标
测量精度0.3%, 温度分辨率可达0.01℃。
三、 系统技术实现方案
3.1、 系统工作原理
1）、 无线测温终端KZ-710-CW01安装于测量点, 可实现温度采集, 测量结果无线发射, 每个无线测温终端含有唯一地址编码。
2）、 若干无线中继器KZ-710-ZJ01遵照KZ-710无线网络协议组成无线网络, 在其网络覆盖范围内全部没有线测温终端数据经过网络将数据传送到无线采集器。
3）、 网络数据最终送入无线采集器KZ-710-CJ, 经处理后由MODBUS口输出。

3.2、 网络拓扑图

3.3设备清单
设备名称
型号
单位
数量
备注
无线测温终端
KZ-710-CW01
台
49

无线中继器
KZ-710-ZJ01
台
18

无线采集器
KZ-710-CJ03
台
1

四、 技术参数
4.1、 无线测温终端KZ-710-CW01
Ø 精度等级: 0.03%
Ø 温度分辨率: 0.01℃
Ø 量程: 0℃--100℃
Ø 无线收发距离: 60m（可视状态）
Ø 平均工作电流: 12mA（发射时）
Ø 无线发射频点: 868、 915MHz
Ø 传输速率: 9.6kbps
Ø 电源: DC3.6V
Ø 发射周期: 5秒×N（1≤N≤15）
Ø ID地址编码范围: 1—255
Ø 防护等级: IP66
Ø 工作环境温度: -40℃--85℃

4.2、 无线中继器KZ-710-ZJ01
Ø 无线收发距离: 60m（可视状态）
Ø 平均工作电流: 12mA（发射时）
Ø 无线发射频点: 868、 915MHz
Ø 传输速率: 9.6kbps
Ø 电源: DC3.6V
Ø 工作环境温度: -40℃--85℃

4.3、 无线采集器KZ-710-CJ03
Ø 无线收发距离: 60m（可视状态）
Ø 平均工作电流: 18mA
Ø 无线发射频点: 868、 915MHz
Ø 传输速率: 9.6kbps
Ø 电源: AC220V
Ø 工作环境温度: -40℃--85℃
Ø MODBUS
