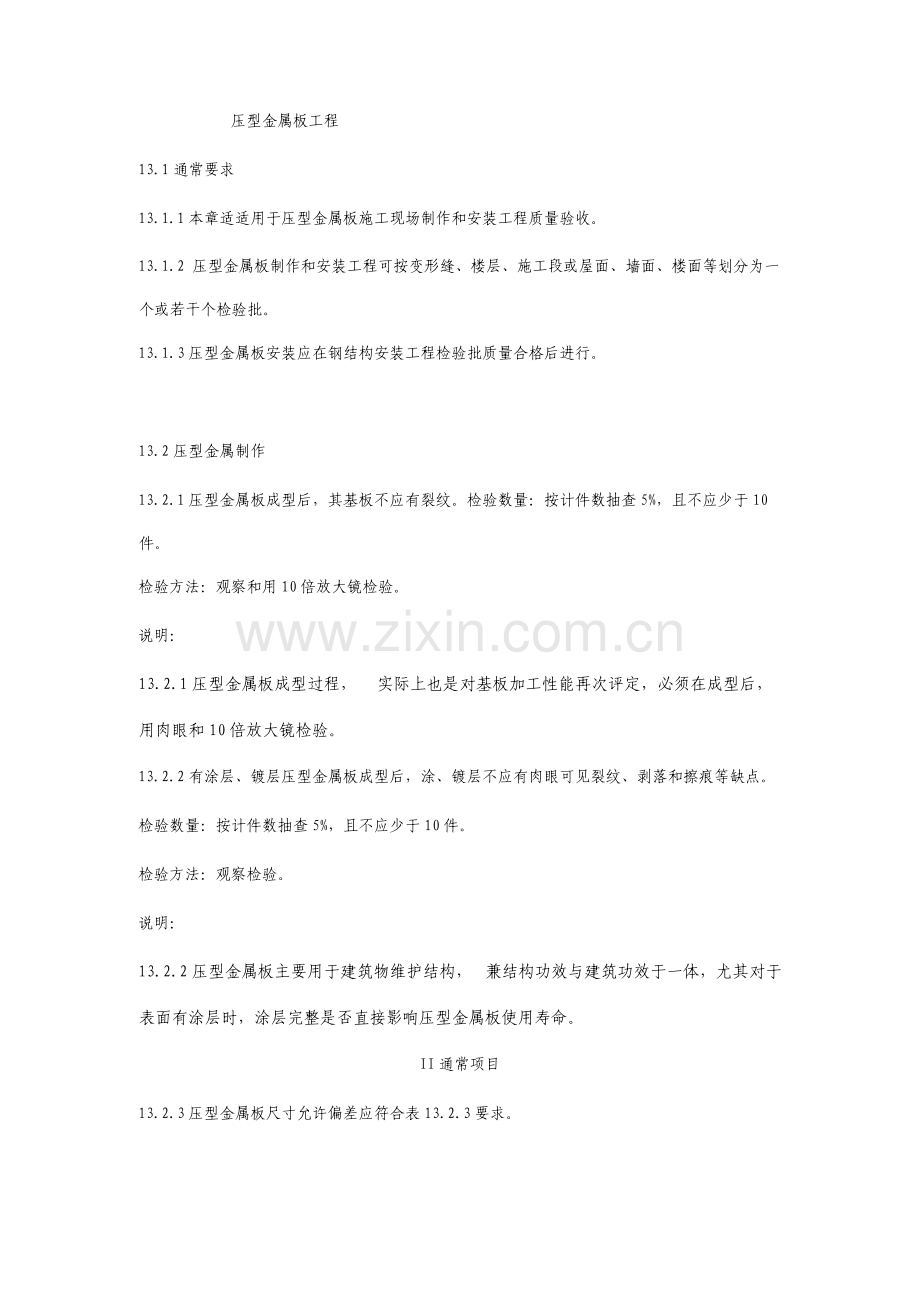

压型金属板工程
13.1通常要求
13.1.1本章适适用于压型金属板施工现场制作和安装工程质量验收。
13.1.2 压型金属板制作和安装工程可按变形缝、楼层、施工段或屋面、墙面、楼面等划分为一个或若干个检验批。
13.1.3压型金属板安装应在钢结构安装工程检验批质量合格后进行。
13.2压型金属制作
13.2.1压型金属板成型后,其基板不应有裂纹。检验数量:按计件数抽查5%,且不应少于10件。
检验方法:观察和用10倍放大镜检验。
说明:
13.2.1压型金属板成型过程, 实际上也是对基板加工性能再次评定,必须在成型后,用肉眼和10倍放大镜检验。
13.2.2有涂层、镀层压型金属板成型后,涂、镀层不应有肉眼可见裂纹、剥落和擦痕等缺点。
检验数量:按计件数抽查5%,且不应少于10件。
检验方法:观察检验。
说明:
13.2.2压型金属板主要用于建筑物维护结构, 兼结构功效与建筑功效于一体,尤其对于表面有涂层时,涂层完整是否直接影响压型金属板使用寿命。
II通常项目
13.2.3压型金属板尺寸允许偏差应符合表13.2.3要求。

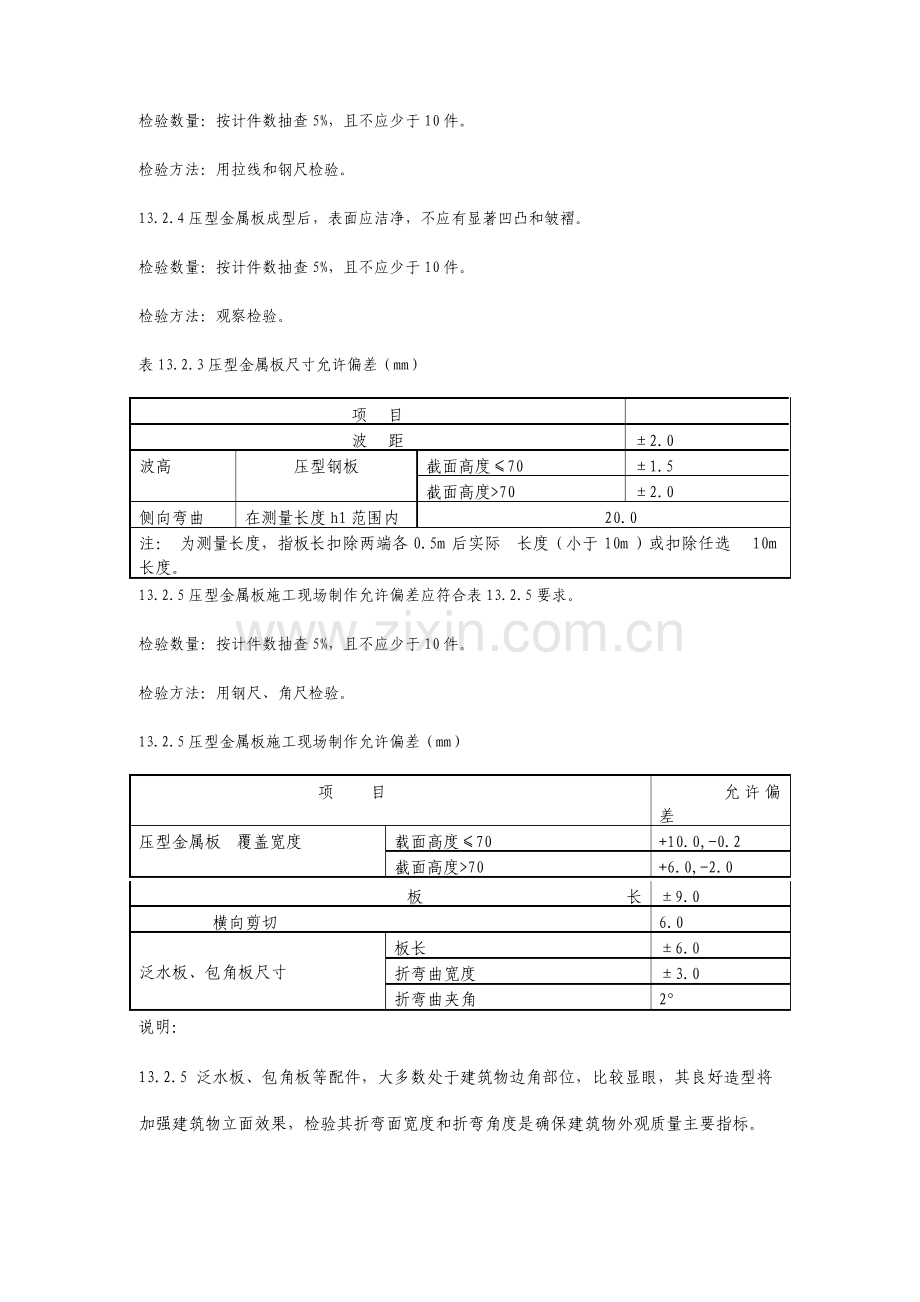

检验数量:按计件数抽查5%,且不应少于10件。
检验方法:用拉线和钢尺检验。
13.2.4压型金属板成型后,表面应洁净,不应有显著凹凸和皱褶。
检验数量:按计件数抽查5%,且不应少于10件。
检验方法:观察检验。
表13.2.3压型金属板尺寸允许偏差(mm)
项
目
波
距
±
2.0
波高
压型钢板
截
面
高度≤
70
±
1.5
截
面
高度
>70
±
2.0
侧向弯曲
在
测
量
长度
h1
范围内
20.0
注
:
为
测
量
长度
,
指
板
长扣除两端各
0.5
m
后实际
长度(小
于
10
m
)
或
扣除任选
10
m
长度
。
13.2.5压型金属板施工现场制作允许偏差应符合表13.2.5要求。
检验数量:按计件数抽查5%,且不应少于10件。
检验方法:用钢尺、角尺检验。
13.2.5压型金属板施工现场制作允许偏差(mm)
项
目
允
许
偏
差
压型金属板
覆盖宽度
载
面
高度≤
70
+10.0,-0.2
截
面
高度
>70
+6.0,-2.0
板
长
±
9.0
横向剪切
6.0
泛水板、包角板尺寸
板长
±
6.0
折弯曲宽度
±
3.0
折弯曲夹角
2
°
说明:
13.2.5 泛水板、包角板等配件,大多数处于建筑物边角部位,比较显眼,其良好造型将加强建筑物立面效果,检验其折弯面宽度和折弯角度是确保建筑物外观质量主要指标。
13.3压型金属板安装
I主控项目
13.3.1 压弄金属板、泛水板和包角板等应固定可靠、牢靠、防腐涂料涂刷和密封材料敷设应完好,连接件数量、间距应符合设计要求和国家现行关于标准要求。
检验数量:全数检验。
检验方法:观察检验及尺量。
说明:
13.3.1压型金属板与支承构件 (主体结构或支架)之间,以及压型金属板相互之间连接是经过不一样类型连接件来实现,固定可靠是否直接与连接件数量、间距、连接质量关于。需设置防水密封材料处,敷设良好才能确保板间不发生渗漏水现象。
13.3.2压型金属板应在支承构件上可靠搭接,搭接长度应符合设计要求,且不应小于表13.3.2 所要求数值。
表13.3.2压型金属板在支承构件上搭接长度(mm)
项目
搭
接长度
截
面
高
度
>70
375
截
面
高
度
≤
70
屋
面
坡
度
<1
/10
250
屋
面
坡
度
≥
1
/
10
200
120
墙面说明:
13.3.2 压型金属板在支承构件上可靠搭接是指压型金属板经过一定长度与支承构件接触,且在该接触范围内有足够紧固件将压型金属板与支承构件连接成为一体。
13.3.3组合楼板中压型钢板与主体结构(梁)锚固支承长度应符合设计要求,且不应小于50mm,端部
锚固件连接可靠,设置位置应符合设计要求。
检验数量:沿连接纵向长度抽查10%,且不应少于10m。
检验方法:观察和用钢尺检验。
说明:13.3.3组合楼并盖中压型钢板是楼板基层,在高层钢结构设计与施工规程中明确要求了支承长度和端部锚固连接要求。
II通常项目
13.3.4 压型金属板安装应平整、顺直、板面不应有施工残留和污物。檐口和墙下端应吊直线,不应有未经
处理错钻孔洞。
检验数量:按面积抽查10%,且不应少于10平方米。
检验方法:观察检验。
13.3.5压型金属板安装允许偏差应符合表13.3.5要求。检验数量:檐口与屋脊平行度:按长度抽查10%,且不应少于10m。其余项目:每20m长度应抽查1处,不应少于2处。
检验方法:用拉线、吊线和钢尺检验。
表13.3.5压型金属板安装允许偏差(mm)
项
目
允许偏差
屋面
檐口与屋脊平行度
12.0
压型金属板波纹线对屋脊垂直度
L/800,
且不应大于
25.0
檐口相邻两块压型金属板端部错位
6.0
压型金属板卷边板件最大波浪高
4.0
樯面
墙板波纹线垂直度
H/800,
且不应大于
25.0
墙板包角板垂直度
H/800,
且不应大于
25.0
相邻两块压型金属板下端错位
6.0
注:
1
L
为屋面半坡或单坡长度
; 2 H
为墙面高度。
