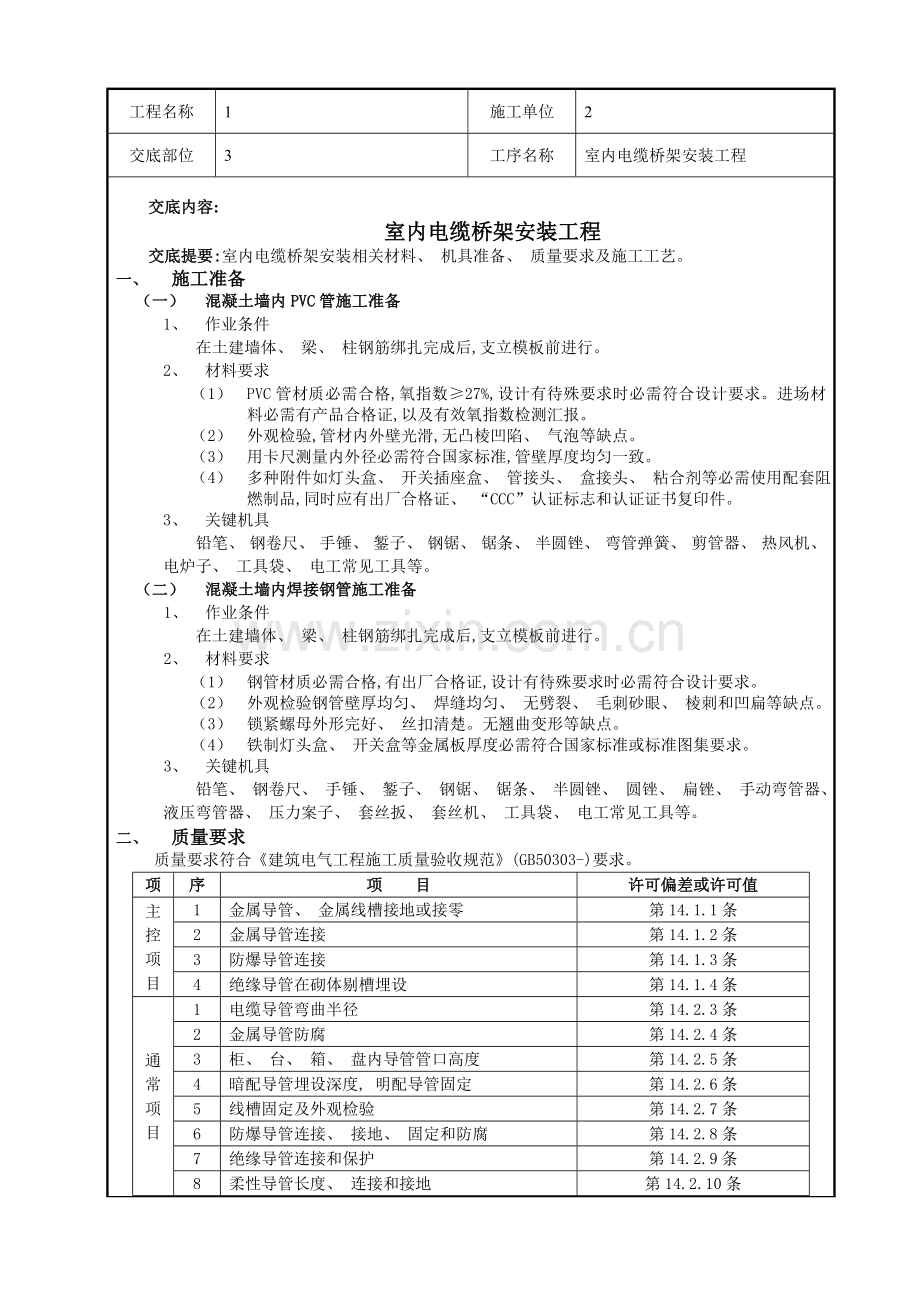

安装工程电气技术交底混凝土墙内管路敷设工程技术交底.doc

工程名称
1
施工单位
2
交底部位
3
工序名称
室内电缆桥架安装工程

交底内容:
室内电缆桥架安装工程
交底提要:室内电缆桥架安装相关材料、 机具准备、 质量要求及施工工艺。
一、 施工准备
（一） 混凝土墙内PVC管施工准备
1、 作业条件
在土建墙体、 梁、 柱钢筋绑扎完成后,支立模板前进行。
2、 材料要求
（1） PVC管材质必需合格,氧指数≥27%,设计有待殊要求时必需符合设计要求。进场材料必需有产品合格证,以及有效氧指数检测汇报。
（2） 外观检验,管材内外壁光滑,无凸棱凹陷、 气泡等缺点。
（3） 用卡尺测量内外径必需符合国家标准,管壁厚度均匀一致。
（4） 多种附件如灯头盒、 开关插座盒、 管接头、 盒接头、 粘合剂等必需使用配套阻燃制品,同时应有出厂合格证、 “CCC”认证标志和认证证书复印件。
3、 关键机具
铅笔、 钢卷尺、 手锤、 錾子、 钢锯、 锯条、 半圆锉、 弯管弹簧、 剪管器、 热风机、 电炉子、 工具袋、 电工常见工具等。
（二） 混凝土墙内焊接钢管施工准备
1、 作业条件
在土建墙体、 梁、 柱钢筋绑扎完成后,支立模板前进行。
2、 材料要求
（1） 钢管材质必需合格,有出厂合格证,设计有待殊要求时必需符合设计要求。
（2） 外观检验钢管壁厚均匀、 焊缝均匀、 无劈裂、 毛刺砂眼、 棱刺和凹扁等缺点。
（3） 锁紧螺母外形完好、 丝扣清楚。无翘曲变形等缺点。
（4） 铁制灯头盒、 开关盒等金属板厚度必需符合国家标准或标准图集要求。
3、 关键机具
铅笔、 钢卷尺、 手锤、 錾子、 钢锯、 锯条、 半圆锉、 圆锉、 扁锉、 手动弯管器、 液压弯管器、 压力案子、 套丝扳、 套丝机、 工具袋、 电工常见工具等。
二、 质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-)要求。
项
序
项 目
许可偏差或许可值
主控项目
1
金属导管、 金属线槽接地或接零
第14.1.1条
2
金属导管连接
第14.1.2条
3
防爆导管连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
通常项目
1
电缆导管弯曲半径
第14.2.3条
2
金属导管防腐
第14.2.4条
3
柜、 台、 箱、 盘内导管管口高度
第14.2.5条
4
暗配导管埋设深度, 明配导管固定
第14.2.6条
5
线槽固定及外观检验
第14.2.7条
6
防爆导管连接、 接地、 固定和防腐
第14.2.8条
7
绝缘导管连接和保护
第14.2.9条
8
柔性导管长度、 连接和接地
第14.2.10条
9
导管和线槽在建筑物变形缝四处理
第14.2.11条
三、 工艺步骤
（一） 混凝土墙内PVC管路施工关键工艺步骤
预留箱盒位置→敷设管路→管路连接→切断→弯曲
（二） 混凝土墙内焊接钢管施工关键工艺步骤
顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝处理→管路防腐
四、 操作工艺
（一） 混凝土墙内PVC管操作工艺
1、 顶留箱盒位置
为了确保箱盒位置及标高正确,现阶段我们采取先预留箱盒位置后安装箱盒措施。伴随土建施工工艺发展,本项工艺也会有新发展。具体做法:依据设计图纸要求在配电箱位置处预留一个比箱体尺寸大洞口,通常可要求左右各大50～100mm,上下各大150～200mm。这项工作必需提前考虑,对多种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱做法能够参考土建门窗洞模板做法。对于接线盒或开关、 插座盒,留洞尺寸可定为150×250mm。这些洞预留通常采取预埋聚苯板措施。施工前加工定做或现场制作150×250×100mm聚苯板块,施工中固定在所需要位置。PVC管要插入木套箱或聚苯板中,管路排列要严格根据进人配电箱或盒要求,管口必需封堵严密,以免灰浆渗透造成管路堵塞。
2、 敷设管路
管路必需敷设在钢筋网内侧,分两种情况,第一个是从楼地面内引出管路,第二种是从墙上箱盒向外引管路。
（1） 对于从楼地面内引出管路,应在土建楼层放线后立刻检验,对超出墙体线管路,要立刻进行处理, 假如是根部超出,必需进行剔凿然后重新接管,假如是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。
（2） 对于从墙上箱盒向外引管路,必需从木套箱或聚苯板中引出,并连按牢靠紧密。为了避免混凝土浇捣时冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋下侧。需要进入楼板管路伸出墙体后与钢筋固定,管日必需封堵严密,能够采取管堵封堵或将管折回头并绑扎措施。
3、 管路连接
包含管路与管路连接和管路与箱盒连接两种情况:
（1） 管路与管路连接:使用与管路配套套管和专用粘接剂。连接前注意首先要清除被连接管端灰浆,确保粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、 不漏刷、 不流坠。涂好后平稳地插入套管中,插接要到位。必需时可用力转动套管确保连接可靠。套管连接管路应保持平直。
（2） 管路与箱盒连接:本项工作应在土建对+0.5m水平控制线进行核查后,配合箱盒安装同时进行,使用配套盒接头和胶粘剂。首先测定好箱盒位置,依据其位置截取合适长度管路,假如原来管路长度不够时,可采取接短管措施,使其长度满足使用要求。根据上面套管与管路连接措施,把盒接头与各管路连接,把盒接头另一端插入箱盒,并用配套锁母固定,然后把箱盒固定在适宜位置。
4、 管路切断
对于直径在20mm以下管路能够使用专用剪管器(割管器)进行剪切,注意不能使切断管口发生变形,对于直径在20mm以上管路能够使用钢锯锯断,但必需用钢锉把管囗内外毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。
5、 管路弯曲
对于直径在25mm以下管路,使用配套弯管弹簧,首先将与管规格相配套弯管弹簧插入需要煨弯部位,假如管路长度大于弯管弹簧长度,可用铁丝拴牢弹簧一端,拉到适宜位置,两手抓住弯管弹簧两端位置,用膝盖顶住被弯曲部位,两端用力逐步煨出所需要弯度,注意不能用力过快过猛,以免管路发生变形。对于直径在32mm以上管路,使用弯管弹簧会有一定困难,这时能够使用热煨法,首先将弯管弹簧插人管内,对规格较大管路,没有配套弯管弹簧时,能够把细砂灌入管内并振实,堵好两端管口,用电炉或热风机对需要弯曲部位进行均匀加热,加热到能够弯曲时,将管子一端固定在平整木板上,逐步煨出所需要弯度,然后用湿布抹擦弯曲部位使其冷却定型。
冷天施工时能够把细砂炒热并把管路拿到室内预制。
（二） 混凝土墙内钢管操作工艺
1、 预留箱盒位置
基础与PVC管方法相同,但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超出5mm,方便采取接短管措施进箱盒。
2、 敷设管路
与PVC管方法相同,但管口封堵只能使用管堵。
3、 管路连接
包含管路与管路连接和管路与箱盒连接两种情况。
（1） 管路与管路连接:混凝土墙内暗敷设管路采取套管焊接方法连接,为了确保连接质量,通常需要尤其加工定做套管,要求套管内径比所连接钢管外径大2mm,套管长度为所连接钢管外径2.2倍。连接时首先把钢管一端插入套管1/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢靠、 严密,不得有夹渣、 咬肉等质量问题。
（2） 管路与箱盒连按:本项工作应在土建对50线进行核查后,配合箱盒安装同时进行。首先测定好箱盒位置,依据其位置截取合适长度短管,短管一端应提前套好丝扣,丝扣长度在15mm左右,根据管路与管路连接方法,把短管另一端与原来管路连接,注意进箱钢管假如有多根时应排列整齐,两管之间距离应大于所用锁母边缘宽度两倍,确保锁母安装,管路连接后上好锁母,以供安装配电箱或接线盒时使用。
4、 管路切断
切断管路使用砂轮锯或钢锯,注意锯出管口应平齐,不得有斜口。锯断后应清除管口毛刺。
5、 管路套丝
管路套丝通常使用手动套丝扳或套丝机,使用套丝机时,应注意加油润滑,使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必需分三次套成,以确保丝扣完整清楚。
6、 钢管弯曲
对管径在25mm及以下钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管一端然后扳动弯管器,逐步弯出所需要弯度。对管径在32～80mm钢管通常使用液压弯管器,注意选择与钢管规格相对应弯管模具,模具放好后.压动拉杆或开动电动弯管器液压泵,注意观察钢管弯曲情况,达成所需要弯曲后,立刻停止液压动作。对管径在80mm以上钢管,最好到专业厂家加工定做,必需时能够采取热煨法现场制作,热煨时首先要把细砂炒干,用木楔或钢板封住钢管一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用杰楔堵住管口用氧炔焰或烘炉转动加热,烧红后煨出所需弯度。随煨弯随冷却。要求弯曲半径大于钢管外径6倍,埋入地下或混凝±内时,弯曲半径大于钢管外径10倍,弯扁程度小于钢管外径l/10。
7、 跨接地线
对箱盒两端钢管必需焊接跨接地线,跨按地线焊接长度大于圆钢筋直径6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度2倍。跨接地线规格见下表:
管径
圆钢
扁铁
15～40
ф6
－
50～63
ф10
25×3
70以上
ф8×2
（25×3）×2
8、 变形缝处理
在变形缝两侧各顶埋一个接线箱,在变形缝一侧把短管一端用根母和锁母固定在箱底部,在另一侧接线箱底部垂直方向开长孔,其孔径长宽尺寸大于管直径2倍,在变形缝两侧钢管及接线箱上焊接赔偿跨接地线。
9、 管路防腐
埋入混凝土墙钢管内壁必需做防腐处理,通常可采取灌防锈漆措施,做好内壁防腐钢管应注意保持通风干燥,以确保防锈漆千透。外壁不需要防腐处理。
五、 应注意质量问题
1、 因为PVC管在接头内插接不到位,胶粘剂涂抹不均匀,造成管接头松动,可在涂抹胶粘剂后将管立刻插入并用力转动,使之插接到位。
2、 PVC管煨弯时出现凹扁现象,可选择配套弯管弹簧,且热煨时确保煨弯部位受热均匀。
3、 钢管煨弯时出现凹扁过大,弯曲半径不够情况,注意在使用手动弯管器时,受力点要合适移动; 使用液压弯管器时,模具要配套,焊接钢管焊缝不应放在侧面;钢管直径大于80mm时,最好到专业厂家加工定做。
4、 跨接地线焊接长度不够,焊缝不饱满,出现夹渣、 咬肉等质量问题,是因为操作人员责任心不强,应加强自检、 互检,并加强技术培训。
六、 成品保护要求
1、 其她工种不得敲打或弯折电线管路,管路敷设完成后,要立刻套好管堵,其她工种不得随意拆除。
2、 变形缝两侧接线箱做好后要立刻封堵,以免造成污染和堵管。

技术责任人

交底人

接收交底人
