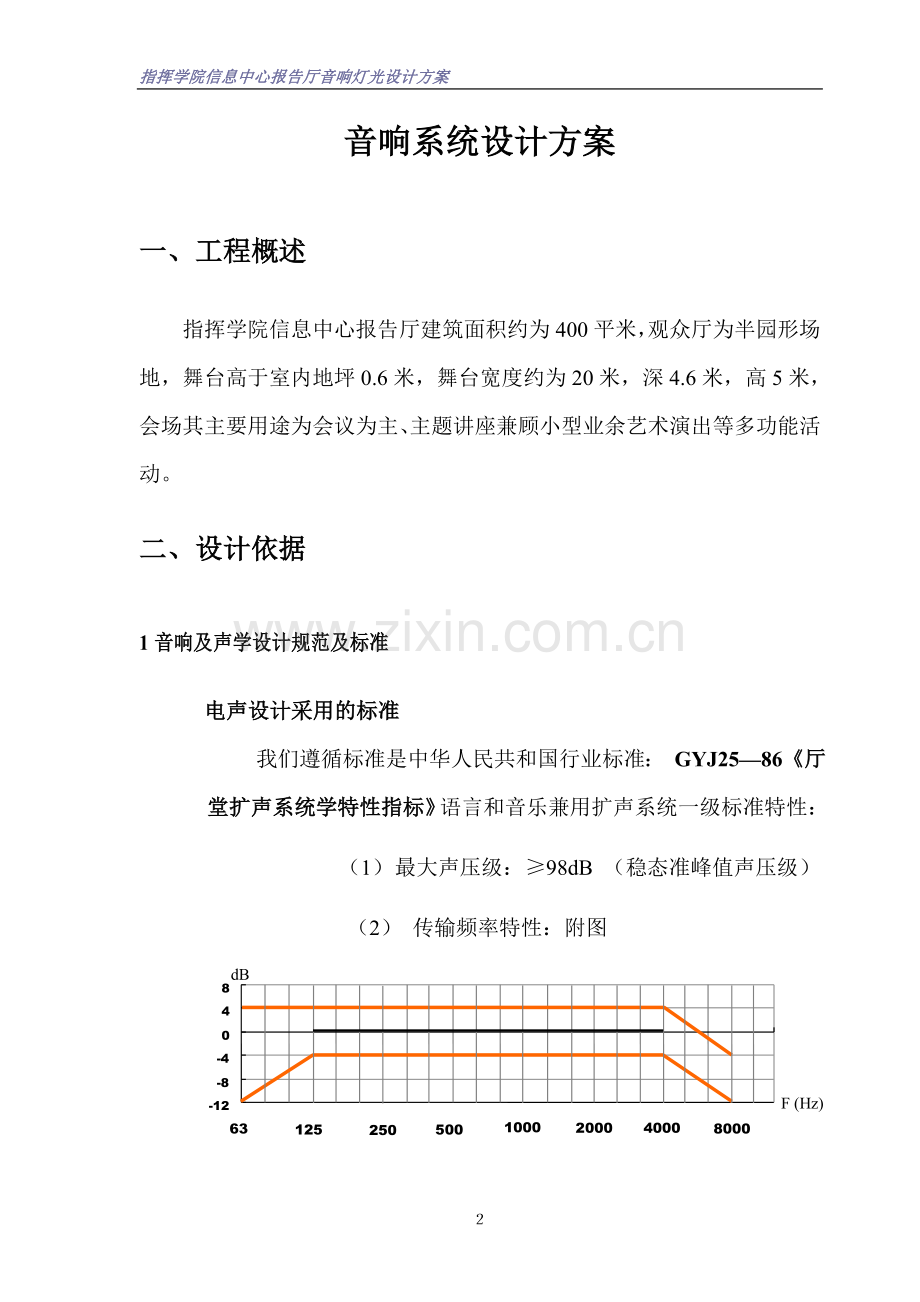

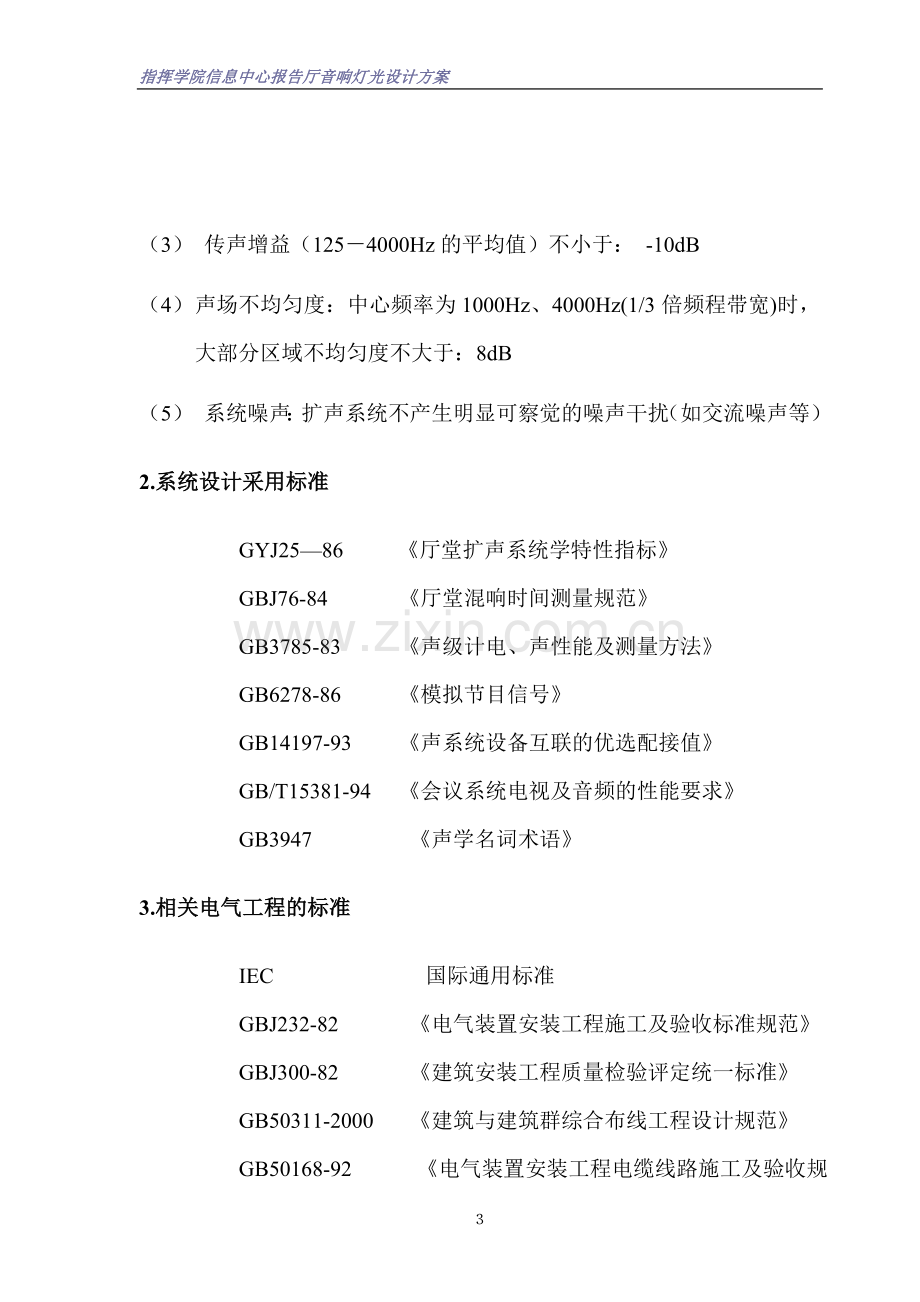

指挥学院信息中心报告厅音响灯光设计方案指挥学院信息中心报告厅音响、灯光系统设计方案 2014年10月29日音响系统设计方案一、工程概述指挥学院信息中心报告厅建筑面积约为400平米，观众厅为半园形场地，舞台高于室内地坪0.6米，舞台宽度约为20米，深4.6米，高5米，会场其主要用途为会议为主、主题讲座兼顾小型业余艺术演出等多功能活动。二、设计依据1音响及声学设计规范及标准电声设计采用的标准我们遵循标准是中华人民共和国行业标准： GYJ2586厅堂扩声系统学特性指标语言和音乐兼用扩声系统一级标准特性：（1） 最大声压级：98dB （稳态准峰值声压级）（2） 传输频率特性：附图-12-8-4048631252505001000200040008000F (Hz)dB（3） 传声增益（1254000Hz的平均值）不小于： -10dB（4） 声场不均匀度：中心频率为1000Hz、4000Hz(1/3倍频程带宽)时，大部分区域不均匀度不大于：8dB（5） 系统噪声：扩声系统不产生明显可察觉的噪声干扰（如交流噪声等）2.系统设计采用标准GYJ2586 厅堂扩声系统学特性指标GBJ76-84 厅堂混响时间测量规范GB3785-83声级计电、声性能及测量方法GB6278-86模拟节目信号GB14197-93声系统设备互联的优选配接值GB/T15381-94会议系统电视及音频的性能要求GB3947 声学名词术语3.相关电气工程的标准IEC 国际通用标准GBJ232-82 电气装置安装工程施工及验收标准规范GBJ300-82 建筑安装工程质量检验评定统一标准GB50311-2000 建筑与建筑群综合布线工程设计规范GB50168-92 电气装置安装工程电缆线路施工及验收规范GBJ 232-90,92 电器装置安装工程施工及验收规范JGJ/T 16-92 民用建筑电气设计规范GBJ116-88 公共娱乐场所消防安全管理规定SJZ112-86 电声系统设备互联的优选电气配接值三、总体设计1、 总体设计思想会场扩声系统工程是先进的音频技术和规范的工程技术于一体的综合性工程系统工程. 该系统不仅功能强大，满足使用要求。而且安装灵活、工作稳定、操作简单、维护简单。主要的设计原则是：系统不仅要现在技术先进，更要有强大的二次开发平台，便于系统的升级；施工技术不仅要先进，而且工程工艺规范，质量好，是系统稳定运行的可靠保证。建成的培训中心音响系统将达到“好听、好用”这一既通俗而又严格的标准： “好听”-指清晰、真实的语言扩声、以及音乐扩声，做到高音悦耳、中音圆润、低音浑厚有力。一般评价声音音质的优劣的参数为频响、声场强、残响和回音以及语言清晰度。为了保证音响系统能够充分满足其所在场地的使用要求，我们请甲方在设计会场时，务必全面考虑这几个直接影响和决定音响系统声音再现品质的要素：响度 每一个场所因其使用的功能不同，对声场强度也应有不同的要求，设计时必须要符合使用单位的要求，设计适当的声场强度；过小的声场强度，将达不到使用要求，而过大的声场强度又会造成不必要的高投资成本。残响/回音 残响对声音音效的影响极大。一个建筑物的残响时间，在建筑师设计建筑时已经完全决定了。因此，高水平的设计师在设计时，会充分考虑其建筑的用途及要求，设计出合乎使用要求的建筑声学结果和参数。音响设计师对建筑物的残响时间没有左右的能力，只能在现有的条件下采取最佳的设计方案。频率响应 要获得均匀而平衡的频率响应，只选用满足标准的器材，设备本身就具有足够的频率响应，是非常容易达到的要求。而更重要的是，观众在座位上实际听到声音的频率响应。在理想的情况下，无论观众是座在哪个座位上，都应该听到相同的音响效果，这就要求在设计会场建筑结构的时候，能够充分的考虑到这个因素。 扩声系统由扩声设备和声场组成。主要包括：声源和它的周围环境，把信号转变为电信号的传声器，放大电信号并对信号加工的设备、传输线，把电信号转变为声信号的扬声器和听众区的声学环境。“好用”-现在的多媒体工程采用了大量的现代电子产品，在给我们带来良好的视听效果的同时，其复杂的操作技术也给设备管理人员、使用人员带来了烦恼，很多设备需要专业的技术人员或受过专业指导的人员才能操作它。今天的电子工程要求我们要以自己多年的工程项目经验、用户使用经验，架构合理的硬件结构，编制巧妙的设计系统，使系统不仅能为用户提供更多、更强的功能，同时也能减少技术保障的工作量，真正体现“技术以人为本”，任何人经过简单的培训，都可对系统进行熟练的操作。明确了重点和设计任务后，我们对会场的结果设计图纸及相关文件进行了认真的阅读于分析，整个系统还是能够满足会议扩声的一些需求，为深化设计提供了依据，并奠定了基础。四、音响系统配置方案1、扬声器的定位为实现扩声指标达到国标要求-GYJ25-86厅堂扩声系统特性指标，并考虑实际使用情况，建筑声场的不是非常完善的情况下，我们在设计电声系统时，尽可能多的布置扬声器，减低扬声器的单点功率，保证在整个声场中能有一个良好的声场均匀度和频率响应。然而又考虑到整体预算的要求，为此我们采用国产FS AUDIO音箱，其音箱特点是小体积大动态，能够做到一般国产音箱做不到的音质。FS AUDIO公司是国内一家集研发、生产、销售和国际品牌代理于一体设备的制造公司，拥有占地10000平方米的生产工厂。具有多年丰富的扬声器、音箱、功放的设计和生产经验，严格按ISO9001和ISO14000的标准组织生产和质量管理，以专业的设计水准，精湛的制造工艺和科学严格的系统管理，使企业稳健发展。2、扬声器的布置鉴于会场为半圆形建筑形状，声场会引起声汇聚的产生。这样会大大的影响语言的清晰度和传声增益，为了达到报告厅内任何位置都有良好的语言清晰度和声压级，系统采用传统音响设计模式加扬声器的多点分布，以满足会场的使用要求。该系统由主扩声系统、拉声像扩声系统、辅助扩声系统、舞台返听系统组成。2只SF AUDIO SY-315MK全频音箱和4只SYD-18S低频音箱组成主扩声系统，考虑到兼顾演出的作用所以设置了4只超低音音箱来补充低频不足缺陷；由于舞台宽度近20米，安装在舞台两侧的主扩声音箱声音不能充分地覆盖到中间会场，所以必须安装2只SY-15K来组成拉声像扬声器系统，这样就能够使观众听到的声音是从主席台发出来的，而不是从舞台两侧； 8只SYF-08辅助扩声音箱吊挂在观众厅厅两侧立柱上，并调整不同角度来进行补声；使得整个声场能够达到均匀；4只SY-15K返听音箱组成舞台返听系统。3、系统设备的选用系统设备的选择主要根据用户的使用要求及所要达到的功能我们从以下几个方面做了一些分析：1、 用途以会议为主、小型演出为辅，所以设备配置相对简单。2、 随着数字化技术不断发展，数字音响系统取代模拟系统是必然的。其优点是不受传输距离的限制，抗干扰能力强，存储和加密方便可靠。3、 根据报告厅实际情况，我们采用数字加模拟相结合的形式进行系统配置，系统设备全使用数字产品，保证了先进可靠性，而在系统连接上采用传统模拟连接，操作维护简便。FS AUDIO LMX-16YY数字调音台具有16路单声道及USB数字声卡输入（可从电脑直接播放音频文件），简单、灵活、高效、精细、超线性的话题前置放大器，内置100种高清晰高层数广播级DSP数字效果器，立体声主输出和四编组蔬菜，每路都具有5段参量均衡器。FS AUDIO DP48V数字音频处理器：产品介绍：DP48V是一款专业数字音频处理器，采用先进的48位浮点DSP及数字滤波算法，24位AD/DA转换技术，提供超过120dB的动态范围。独特的内部处理电路设计，可避免开关机过程中对后级功放的冲击。DP48V可以将4路输入信号灵活地分配到8路输出中，可灵活组合多种分频模式，高低通分频可达20-20KHZ，每个通道输出都有15段独立的参量均衡调节，增益范围-40到+20db。SY-315MK全频音箱l 频响（10db） 45Hz20KHzl 额定功率 500Wl 最大声压 130dbl 指向性 （水平垂直） 12030l 阻抗（正常/最小） 4欧姆l 体积（高宽深） 820430550 mmSY-15K全频音箱l 频响（10db） 50Hz20KHzl 额定功率 450Wl 最大声压 126dbl 指向性 （水平垂直） 5055l 阻抗（正常/最小） 8欧姆l 体积（高宽深） 682432365 mmSYD-18S低频音箱:l 频响（10db） 38Hz100Hzl 额定功率 800Wl 阻抗（正常/最小） 8欧姆SYF-08辅助音箱:l 频响（10db） 51Hz20KHzl 负载功率（连续） 175Wl 最大声压 121dbl 指向性 （水平垂直） 9060FS AUDIO LX-2200DY数字功放信噪比：110db，总斜失真0.1%，输入阻抗20K欧平衡、10K欧非平衡频响：10HZ-30KHZ，输出功率2*1100W/8欧。FS AUDIO LX-1600DY数字功放信噪比：110db，总斜失真0.1%，输入阻抗20K欧平衡、10K欧非平衡频响：10HZ-30KHZ，输出功率2*800W/8欧。FS AUDIO LX-4800DY数字功放信噪比：110db，总斜失真0.1%，输入阻抗20K欧平衡、10K欧非平衡频响：10HZ-30KHZ输出功率2*2400W/8欧。BBS无线麦克风国内一流无线麦克风生产企业，专注与无线娱乐行业。数控PLL锁相环回路设计，使得信号更加稳定*锁定功能设计，以防止用户的误操作*采用最新近的（SMT）表面贴装工艺，使得产品质量更加稳定*超高动态双压缩分流技术，将高低频自动分流加载，展现最佳动态特性*内建式静音及音码锁定回路抑制干扰*传感器类型：动圈*拾音模式：心形*频率响应：50 Hz - 18 kHz*灵敏度（1 kHz）: -54,5 dBV/Pa / 1,88 mV/Pa797AUDIO-会议话筒北京第七九七音响股份有限公司作为中国电声行业协会理事长单位，在全国电子电声行业中具有很高的影响力。50多年的时间里，承接并完成了天安门广场扩声系统、天安门广场升旗系统、中央办公厅会议厅、国务院会议室及外宾接待厅、公安部新大楼、北京工人体育场、奥林匹克体育中心等千余个有影响力的精品工程。其生产的电容会议话筒在人民大会堂等国家主要部门使用，可以说是国内会议话筒第一品牌。 灯光设计方案一、 设计概述：指挥学院信息中心报告厅集会议、小型演出灯光系统设计应能够满足以下使用功能和技术要求：1、 会议主席台照明2、 小型演出照明、舞台气氛渲染3、 转播、摄像用照明二、 设计依据：根据中华人民共和国文化部舞台照明及灯光污染限定标准WH0201-94。安全可靠是舞台专业照明的基本要求，系统设计、设备选型、材料选型、配套施工等必须符合CE标准、IEC标准及EEC电机及放射管理条件。三、 布光配置方案舞台区台面的中区照度应定在最大（20002500勒克司），前区照度设计15002000勒克司。 1、 面光安装在台口外面的观众厅顶棚上，从布光效果上讲，控制投射角在30度45度俯角之间。根据舞台的前期装修，设一道面光。根据实际要求配置15盏LED会议及演出多功能性灯具，此LED灯具是多功能灯具，会议时用会议灯珠，色温3200K，显示指数大于85，娱乐表演时用RGB功能可以七彩变化。额定电压：100v-240v，5060Hz额定功率：180W灯珠数量：84*3W(R：12 G：12 B：12 ：W12： A:36)透 镜：RGBW：25度 A：45度通 道：9/5通道功能特点：显色指数85,0-100% 四种曲线调光模式选择光效高，性能稳定，具备温控检测保护功能适用范围：舞台、电影、多功能会议室、新闻演播室、学校礼堂等2、一顶二顶光采用与面光同样具有会议及演出多功能LED灯具。3、顶光架设4台电脑光束灯增加舞台演出的效果，其具有摇头、变色、图案、光束等效果。DMX通道: 16个DMX通道控制模式: 自走、主从、DMX图案盘: 含有17个图案+白光 具备抖动效果颜色盘: 14色+白光颜色盘 具备彩虹和半色效果效果轮: 一个可旋转的八棱镜，效果移动，雾化，精准定位功能旋转角度: 水平方向540垂直方向270水平垂直: 水平和垂直都用三相电机驱动，水平扫描540垂直扫描270，拥有8bit和16bit的扫描精度，能顺滑精确定位，并可调节扫描的速度光束角度: 04频闪: 频闪速度高达14次/秒，并可选择随机频闪调光: 0%100%线性调光调焦: 带线性调焦功能，可2米至无限调节图案清晰度工作环境: 室内，040产品尺寸: 353283483mm包装尺寸: 480440610mm产品重量: 18.7Kg包装重量: 21.6Kg4、由于多使用多功能LED灯具和电脑光束灯所以需要专业灯光控制台对灯具进行编程控制。DMX512/1990标准，最大768个DMX控制通道，光电隔离信号输出。同时控制32台24通道的灯具。内置图形轨迹发生器，有135个内置图形，方便用户对电脑灯进行图形轨迹控制，如画圆、螺旋、彩虹、追逐等多种效果。图形参数（如：振幅、速度、间隔、波浪、方向）均可独立设置。60个重演场景，用于储存多步场景和单步场景。多步场景最多可储存120步。带背光的LCD显示屏，中英文显示关机数据保持。U盘备份和软件升级。电源：DC12V电源适配器。尺寸：485 x 280 x 88。这样使用多功能灯具不仅能够很好地节省成本还能达到小型演出效果灯光的用途。
