电子商务拍卖网站设计.doc

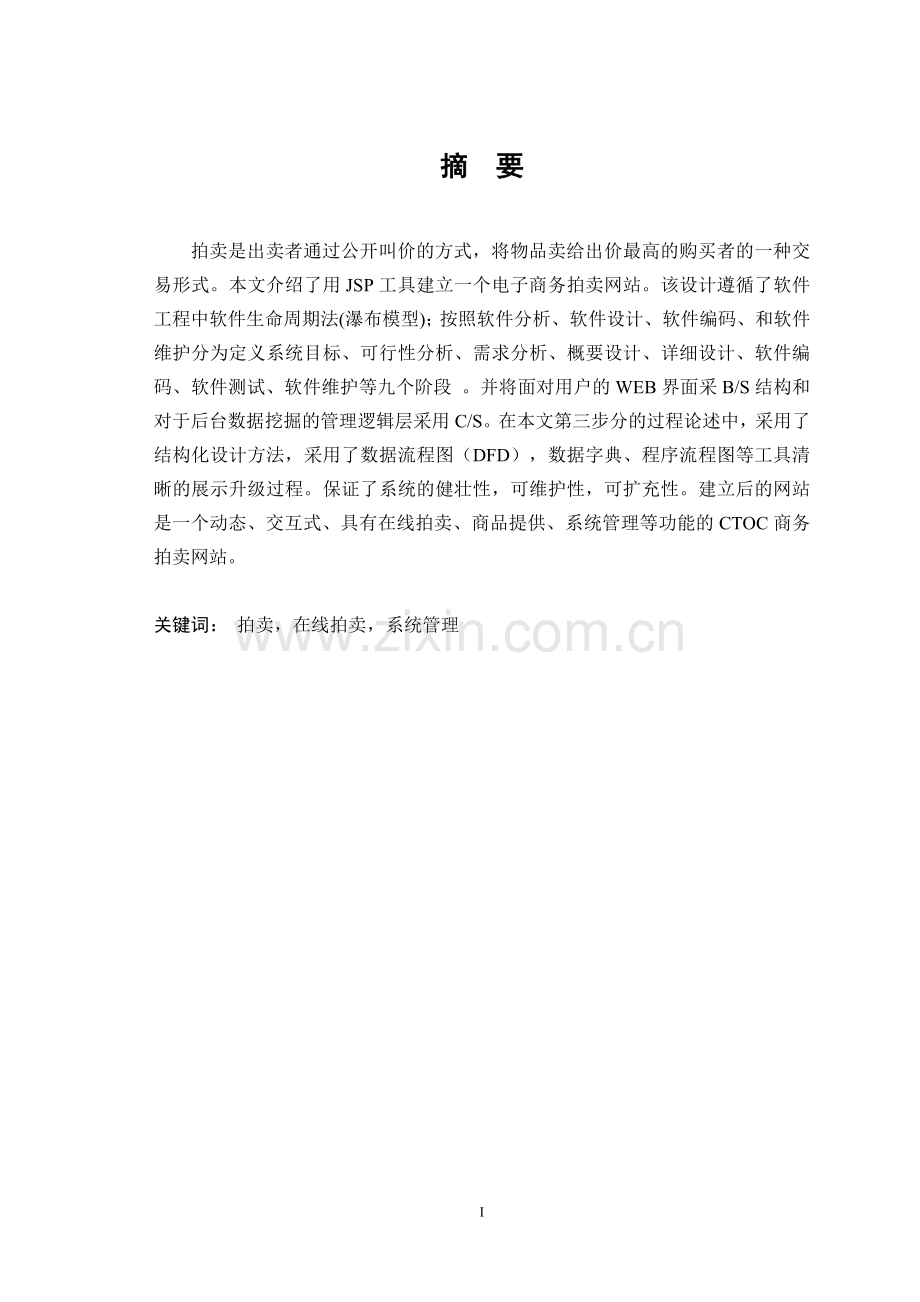

摘 要

拍卖是出卖者通过公开叫价的方式，将物品卖给出价最高的购买者的一种交易形式。本文介绍了用JSP工具建立一个电子商务拍卖网站。该设计遵循了软件工程中软件生命周期法(瀑布模型)；按照软件分析、软件设计、软件编码、和软件维护分为定义系统目标、可行性分析、需求分析、概要设计、详细设计、软件编码、软件测试、软件维护等九个阶段 。并将面对用户的WEB界面采B/S结构和对于后台数据挖掘的管理逻辑层采用C/S。在本文第三步分的过程论述中，采用了结构化设计方法，采用了数据流程图（DFD），数据字典、程序流程图等工具清晰的展示升级过程。保证了系统的健壮性，可维护性，可扩充性。建立后的网站是一个动态、交互式、具有在线拍卖、商品提供、系统管理等功能的CTOC商务拍卖网站。

关键词： 拍卖，在线拍卖，系统管理

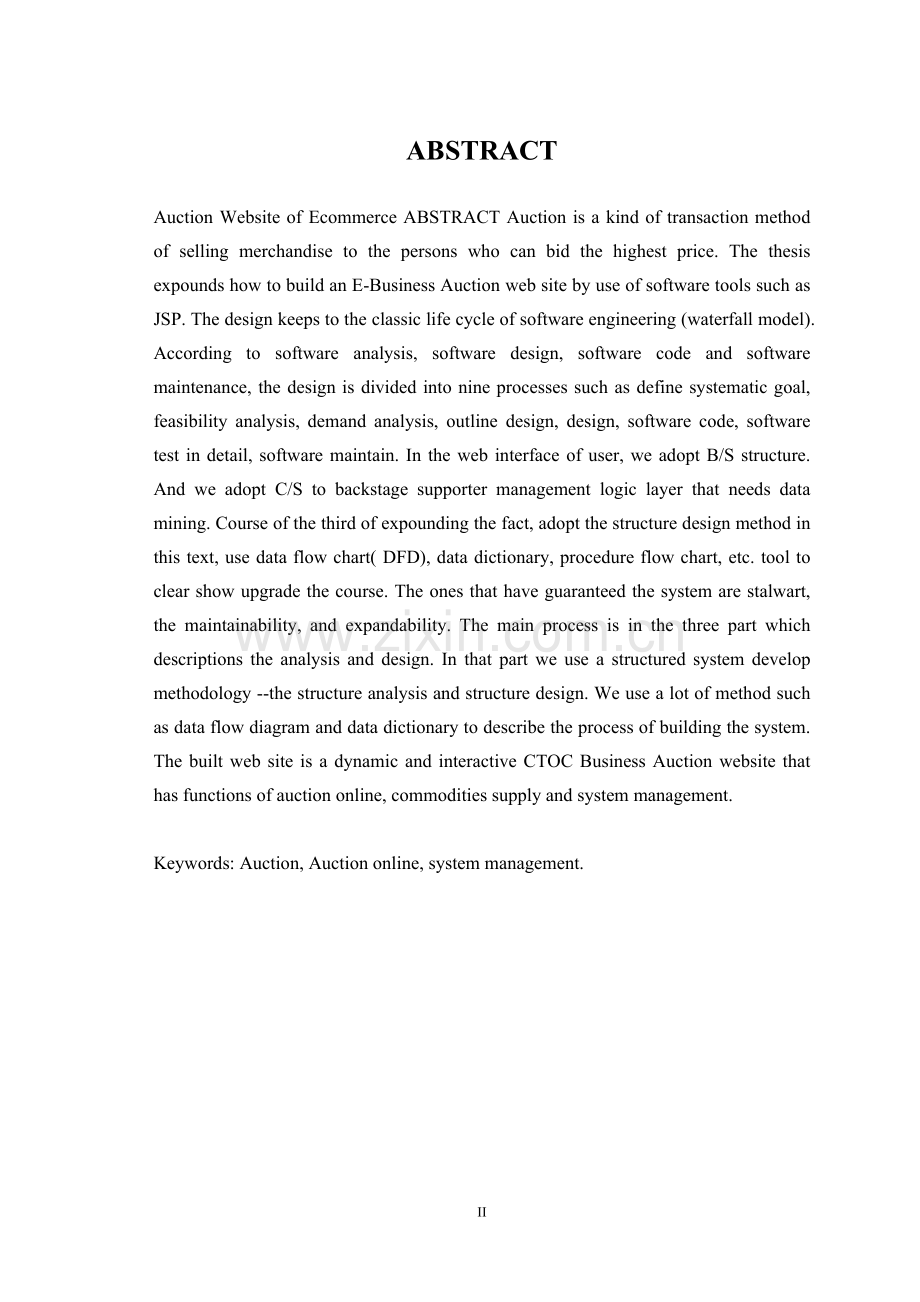

ABSTRACT

Auction Website of Ecommerce ABSTRACT Auction is a kind of transaction method of selling merchandise to the persons who can bid the highest price. The thesis expounds how to build an E-Business Auction web site by use of software tools such as JSP. The design keeps to the classic life cycle of software engineering (waterfall model). According to software analysis, software design, software code and software maintenance, the design is divided into nine processes such as define systematic goal, feasibility analysis, demand analysis, outline design, design, software code, software test in detail, software maintain. In the web interface of user, we adopt B/S structure. And we adopt C/S to backstage supporter management logic layer that needs data mining. Course of the third of expounding the fact, adopt the structure design method in this text, use data flow chart( DFD), data dictionary, procedure flow chart, etc. tool to clear show upgrade the course. The ones that have guaranteed the system are stalwart, the maintainability, and expandability. The main process is in the three part which descriptions the analysis and design. In that part we use a structured system develop methodology --the structure analysis and structure design. We use a lot of method such as data flow diagram and data dictionary to describe the process of building the system. The built web site is a dynamic and interactive CTOC Business Auction website that has functions of auction online, commodities supply and system management.

Keywords: Auction, Auction online, system management.

目 录

摘 要 I
ABSTRACT II
第1章 绪 论 1
1.1 背景与意义 1
1.1.1 网上竞拍系统的发展 1
1.1.2 网上竞拍的现状 2
1.1.3 网上竞拍系统的构建 2
1.2 研究内容 3
第2章 程序开发的技术基础 4
2.1 HTML语言 4
2.2 JSP技术 5
2.2.1 JSP概述 5
2.2.2 JSP工作原理 5
2.3数据库原理 7
2.3.1 SQL语言简单介绍 7
2.3.2 JDBC—ODBC技术介绍 8
2.3.3 Mysql数据库 8
2.4本章小结 11
第3章 网上竞拍系统的设计 12
3.1系统设计 12
3.1.1 拍卖系统设计原理 12
3.1.2 系统功能分析 12
3.1.3 页面设计 13
3.2数据库设计 16
3.2.1数据库需求分析 16
3.2.2 数据库的逻辑结构分析 16
3.2.3 数据表概要说明 17
3.3本章小结 19
第4章 系统的详细实现 20
4.1系统登录设计 20
4.2竞拍物品录入以及查询的设计 23
4.3对商品进行报价竞拍商品 25
4.4竞拍记录 26
4.5管理用户信息 27
4.6程序调试与异常处理 27
4.6.1设置断点检查变量的值 27
4.6.2 错误处理语句 27
4.7 本章小结 28
第5章 结 论 29
致 谢 30
参考文献 31

31

第1章 绪 论

1.1 背景与意义
1.1.1 网上竞拍系统的发展
拍卖（Auction）的历史可谓源远流长。早在大约公元前500年，古巴比伦就出现了拍卖奴隶的现象。公元193年，当时的罗马禁卫军杀死了皇帝，对外拍卖整个古罗马，不过后来没有成功。近现代以来，在荷兰，拍卖是农产品流通机制的枢纽，各种各样的农产品和花卉从全国20余个拍卖行走向世界各地。在当代西方国家，闻名世界的两大艺术品拍卖行索斯比（Sothebys）和克里斯蒂（Christies）垄断了世界大多数艺术品的拍卖。两大拍卖行将古老的拍卖艺术发挥到了淋漓尽致的地步。
简单地说，拍卖就是一种价格谈判机制，是一种用以确定由于某些原因没有
确定价格或者价格难以估量的商品（如艺术品、古董、书籍、电子用品以及二手货物等）的价格的谈判机制。通常所说的拍卖起源于西方，是通过一系列明确的规则和买者竞价所确定的价格来决定资源配置的一种市场机制，即在确定的时间和地点，通过一定的组织机构，以公开竞价的方式，将特定物品或者财产权利转让给最高或最低应价者的买卖方式。
所谓网上拍卖（Auction Online）是指通过Internet实施的价格谈判交易活动，即利用互联网在网站上公开发布将要招标的物品或者服务的信息，通过竞争投标的方式将它出售给出价最高或最低的投标者。其实质是以竞争价格为核心，建立生产者和消费者之间的交流与互动机制，共同确定价格和数量，从而达到均衡的一种市场经济过程。它通过Internet将过去少数人才能参与的贵族式的物品交换形式，变成每一位网民都可以加入其中的平民化交易方式。网上拍卖不仅是网络时代消费者定价原则的体现，更重要的是拍卖网站营造了一个供需有效集结的市场，成为消费者和生产商各取所需的场所，因此是一种典型的中介型电子商务形式。相对与传统拍卖，网上拍卖的特点在于每个商家都可以制定一套适合自己的拍卖规则，并且通过网上拍卖还可以使定价达到更准确的水平，同时能够参与拍卖的人的范围也大大增加了。
最早的拍卖网站是由欧米达在1995年建立的，他最初建立这个小网站是为了向人们提供变种的埃博拉病毒代码。他在网站上加了一个小的拍卖程序，帮助人们交换各自的收藏品。后来他辞掉工作，全心全意投入到网上拍卖业务中去，于是现在网上拍卖老大——eBay诞生了。较早开展网上拍卖还有Onsale（创建于1995年5月），它和eBay首开利用网站提供的技术进行拍卖的先河，并创立了电子形式的自动化投标代理、搜索引擎和分类目录等网上拍卖技术。随着电子商务的发展，网上拍卖已经成为一种日渐流行的电子交易方式。根据最新报告，仅仅eBay2002年第三季度的销售额就达到2.824亿美元，拍卖物品的范围也从计算机和电器发展到收藏品、玩具、音乐、书籍等。
1.1.2 网上竞拍的现状
在我国，一些著名的网站很早就参与到了网上拍卖中来了，许多网络服务商准备将网上拍卖作为其发展电子商务的切人点。1999年6月正式开通的雅宝竞价交易网（），是中国大陆开通最早，也是目前访问人数最多、物品数量和种类最丰富、交易最活跃的专业竞价交易平台之一。开通仅半年其日访问量已超过5万人次，注册用户人数超过30万人，在线物品数量约20000余件，竞标率达到70%左右。
1999-2000年的时候，中国的拍卖网站一度也多达上百家，其中以雅宝、易趣（）、酷必得（）、6688（）等最为知名，随着.COM泡沫的破灭，只有易趣发展壮大起来。随着网络经济的逐渐趋于理性，没有强力竞争对手的易趣得到了迅速发展，成为中国拍卖网站事实上的霸主，也被称为“中国的eBay”。易趣网，开办不到3个月的时间，注册用户达43000余人，登录物品超过35000件，网上成交数高达10000余件。2002年3月，eBay以3000万美元的代价取得了易趣33%的股权，开始正式进军中国网上拍卖市场，6月11日，eBay以1.5亿美元的现金购买了易趣网的剩余股份,成为易趣网的最大股东。
1.1.3 网上竞拍系统的构建
我国网上拍卖市场潜力巨大,根据中国互联网络信息中心（CNNIC）的统计，我国互联网用户数量已经增加到8000万。因为中国上网人口基数很大的缘故，网上拍卖所依托的用户群是非常庞大的，所以网上拍卖在中国发展的潜力是非常巨大的。据慧聪国际资讯公司的调查，有52%的调查对象表示，对网上拍卖这种交易方式的态度“一般”；有32.2%的人表示自己比较喜欢网上拍卖，有11.3%的人表示自己不太喜欢网上拍卖，而表示“非常喜欢”和“非常不喜欢”的人只有4.0%和0.6%⑤。网上拍卖在中国的迅速发展反应了中国对全球基于Internet的电子交易的发展和国内市场需求的强烈回应。网上拍卖在未来将不仅仅局限在大城市，中小城市也将成为网上拍卖的重要市场。

1.2 研究内容
该系统主要利用JSP来开发,加上Mysql数据库的功能,实现了网上竞拍系统的高效，有序性。本系统的功能模块有系统管理、用户管理、竞拍商品信息管理、卖家商品管理、竞拍过程管理。其中竞拍过程管理系统模块是该系统的难点，关键问题。

第2章 程序开发的技术基础

2.1 HTML语言
HTML（Hyper Text Markup Language 超文本标记语言）是一种用来制作超文本文档的简单标记语的字处理文件不同 ,Web 页以超文本标识语言编排格式。 HTML 文件是带有特定 HTML 插入标记的用以编和格式的标准文本文件。它能独立于各种操作系统平台（如 UNIX，WINDOWS等）。自 1990 年以来 HTML 被用作 World Wide Web上的信息表示语言，用于描述Homepage 的格式设计和它与WWW上其它 Homepage 结信息。
HTML 文档（即 Homepage 的源文件）是一个放置了标记的 ASCII 文本文件，通常它带有.html 或.htm 名。生成一个 HTML 文档主要有以下三种途径：
（1）手工直接编写（例如用你所喜爱的ASCII文本编辑器或其它 HTML 的编辑工具。
（2）通过某些格式转换工具将现有的其它格式文档（如 WORD 文档）转换成 HTML 文档。
（3）由 Web 服务器（或称 HTTP服务器）一方实时动态地生成。
一般的 HTML 页面具有如下的结构：
〈html〉
<head>
<title>,<base>,<link>,<is  index>,<meta>
</head>
<body>
HTML代码
〈/body〉
</html>
可见在一个 HTML 网页文件中，一般必须有一对〈html〉</html> 标记作为文件的开头和结尾，在 <html> 是头部标记 <head></head>, 其后是实体标记 <body></body>。
2.2 JSP技术
2.2.1 JSP概述
JSP（JavaServer Pages）是一种动态网页技术标准。Servlet是Java技术对CGI编程的回答。
    支持JSP/Servlet的WEB服务器有很多，选择合适的WEB服务器对于构建JSP网站是非常重要的。比较有名气的WEB服务器有：Allaire JRun、Apache Tomcat、BEA Weblogic Application Server、IBM WebSphere Application Server、iPlanet Web Server、JavaServer Web Development Kit（JSWDK）以及Java Web Server等。
构建JSP网站时，JSWDK可作为学习和调试使用的WEB服务器，一般的小中型网站可采用Apache+Tomcat作为WEB服务器，大型的企业级网站可采用IBM WebSphere Application Server、BEA Weblogic Application Server和SUN iPlanet Enterise Web Server等作为WEB服务器。
Tomcat是Sun和Apache合作做出来的JSP Server，Tomcat目前已经成为Apache主要的Servlet和JSP的引擎。Tomcat在设计上是以独立的Server执行，而不像Jserv是附在Apache中，这样就更可以发挥在servlet中，非HttpServlet的能力。Tomcat是Java程序，所以只要有JDK就可以使用，不需要考虑操作系统平台。
2.2.2 JSP工作原理
所有JSP页面，在执行的时候都会被服务器端的JSP引擎转换为Servelet（.java），然后又由JSP引擎调用Java编译器，将Servelet（.java）编译为Class文件（.class），并由Java虚拟机（JVM）解释执行。下面验证这一点：
  有一个JSP页面Test.jsp在浏览器地址栏中输入http://localhost:8080/Test.jsp,将会出现执行结果。同时在%CATALINA_HOME%\work\Catalina\localhost下多出两个文件：_Test_jsp.java和_Test_jsp.class，他们分别就是Servelet和Class文件。
JSP的工作原理如图2-1:

图2-1JSP工作原理
不要在JSP页面中嵌入过量的Java代码：对于非常简单或是测试性的代码，把所有的Java 代码直接放入JSP页面内是没有问题的。但是这种方法不应该被过度使用，否则就会产生一大堆HTML和Java混合起来的代码，让人难以阅读和理解。解决方法是写一个单独的类，用来执行相关的计算。一旦这个类测试通过，就可以把它放在任何执行同样计算的场合中。这样可以促进代码的复用。
　　选择合适的包含（include）机制: 如果一个应用中每个页面有一样的抬头和底部，或者还有导航条，那么就应该把它们放到一个单独的文件中，然后在每一个页面中使用包含机制把它们加入到这个页面中：

Include 指令：＜%@ include file="filename" %＞或等效xml语法
＜jsp:directive.includefile=”filename” /＞
Include 动作：＜jsp:include page="page.jsp" flush="true" /＞
Include指令是当JSP页面翻译为Servlet的时候包含另外一个文件，Include 动作是当请求时包含另外一个文件的输出。如果被包含的文件不是经常改动的时候，我建议使用Include 指令，这样速度更快。如果被包含的文件需要不时改动或者知道请求时才能决定需要包含的内容时，那么应该使用Include 动作。
　　如果你使用JSP标准标记库（JavaServer pages Standard Tag Library即JSTL）的话，那么还有第三中包含机制＜c:import＞，可以用来包含本地或者远程的资源。例如：
＜c:import url="./copyright.html"/＞
＜c:import url="
　　不要把业务逻辑和表示混合在一起： 复杂的应用涉及大量的代码，因而把业务逻辑和前端的表示相分离就显得格外重要，这种分离可以让任何一方的变化不会影响到另外一方。所以，所有的JSP代码都应该限制在表示层，可是如果这样的话，你如何实现你的业务逻辑呢？这就是JavaBean所做的事情。JavaBean技术是一个独立于平台的组件模型，它让开发者编写、测试通过一个组件后，可以随处使用，提高了复用性。在JSP技术中，JavaBean实现了业务逻辑部分，它把数据返回给JSP页面，由JSP页面负责格式化数据并输出到客户端的浏览器。

2.3数据库原理
2.3.1 SQL语言简单介绍
SQL 是英文 Structured  Query  Language 的缩写，意思为结构化查询语言。SQL 语言的主要功能就是同各种数据库建立联系，进行沟通。按照 ANSI （美国国家标准协会）的规被作为关系型数据库管理系统的标准语言。SQL 语句可以用来执行各种各样的操作，例如更新数据库中从数据库中提取数据等。目前，绝大多数流行的关系型数据库管理系统，如Oracle 、Sybase 、Microsoft  SQL  Server 、采用了 SQL 语言标准。虽然很多数据库都对 SQL 语句进行了再开发和扩展，但是包括 Select 、Insert 、Delete 、Create  以及 Drop 在内的标准的 SQL 命令仍然可以被用来完成几乎所有的数据库操作。在众多的 SQL 命令中， select 语句应该算是使用最频繁的。 select 语句主要被用来对数据库进行查询并返
户查询标准的结果数据。 select 语句中位于 select 关键词之后的列名用来决定哪些列将作为查询结果返回以按照自己的需要选择任意列，还可以使用通配符“ * ”来设定返回表格中的所有列。 select 语句中位于 from 关键词之后的表格名称用来决定将要进行查询操作的目标表格。除了上面所提到的运算符外， LIKE 运算符在 where 条件从句中也非常重要。LIKE 运算符的功能非常强大用 LIKE 运算符可以设定只选择与用户规定格式相同的记录。
2.3.2 JDBC—ODBC技术介绍
JDBC和ODBC由于具有数据库独立性甚至平台无关性，因而对Internet上异构数据库的访问提供了很好的支持。
在Internet上访问数据库通常采用三层模式。以JDBC为例，在三层模式中客户端的Java Applet主要作为用户界面，它不直接与数据库交换信息，而是通过自定义的应用层网络协议与应用服务器交互，应用服务器通过JDBC与数据库服务器交换信息,并实现应用逻辑。DM3的JDBC和ODBC驱动程序支持目前流行的ASP和JSP技术，可以分别借助ODBC和JDBC同时访问Internet上多个异构的数据库。
JSP是一种基于Java Servlet的Web开发技术，它和ASP 非常相似，但又有区别：在JSP下，嵌入HTML页面的程序代码是Java代码；页面中嵌入的程序代码被编译成Servlet（这种编译操作仅在对JSP页面的第一次请求时发生）并由Java 虚拟机执行。这里Java代码可以通过JDBC访问多个异构的数据库，其平台无关性特别好。当前，Internet上的数据库应用已越来越多，JDBC和ODBC必将在Internet上的异构数据库访问中发挥重要的作用。
2.3.3 Mysql数据库
mysql是一个数据库管理系统，最重要mysql 的功能足够强大，足以应付一般的数据管理及处理需要。 mysql 可以实现建立数据库、报表，以及对数据库、报表的修改、查询等功能。
Mysql的一些基本操作：
（1） 使用SHOW语句找出在服务器上当前存在什么数据库：
mysql> SHOW DATABASES;
+----------+
| Database |
+----------+
| mysql|
| test |
+----------+
3 rows in set (0.00 sec)
（2）创建一个数据库auction
mysql-> CREATE DATABASE auction;
注意不同操作系统对大小写的敏感。
（3）选择你所创建的数据库
mysql> USE auction ;
Database changed
此时你已经进入你刚才所建立的数据库auction.
（4） 创建一个数据库表
首先看现在你的数据库中存在什么表：
mysql-> SHOW TABLES;
Empty set (0.00 sec)
说明刚才建立的数据库中还没有数据库表。下面来创建一个数据库表Auction_Product我们要建立一个拍卖物品表，表的内容包括产品ID、产品名称、产品描述、现有产品数量、产品价格、拍卖开始时间、拍卖结束时间以及发布产品信息的用户名字。
mysql> CREATE TABLE Auction_Product (
Product_Id VARCHAR(12) NOT NULL,
Product_name VARCHAR(40),
Description VARCHAR(60),
product_number VARCHAR(20),
Price varchar(20),
Range VARCHAR(20),
start_Date VARCHAR(10),
end_Date VARCHAR(10),
state CHAR(1),
Usr_Name VARCHAR(20),
PRIMARY KEY (Product_Id)
);
（5）显示表的结构：
mysql> DESCRIBE Auction_Product;
显示结果为：
+-----------------------+-------------------+---------+---------+--------------+--------+
| Field | Type | Null | Key | Default | Extra |
+-----------------------+-------------------+---------+---------+--------------+---------+
| Product_Id | varchar(12) |NO | PRI | | |
| Product_name | varchar(40) | YES | | NULL | |
| Description |varchar(60) | YES | | NULL | |
| product_number | varchar(20) | YES | | NULL | |
| Price | varchar(20) | YES | | NULL | |
| Range | varchar(20) | YES | | NULL | |
| start_Date |varchar(10) | YES | | NULL | |
| end_Date | varchar(10) | YES | | NULL | |
| state | char(1) | YES | | NULL | |
| Usr_Name | varchar(20) | YES | | NULL | |
+-----------------------+-------------------+----------+--------+--------------+----------+
10 rows in set (0.33 sec)
（6）往表中加入记录
mysql>insert into Auction_Product values(属性…..);
（7）查看表中记录
mysql>select * from Auction_Product where 属性=….;
（8）修改表中记录
mysql>update Auction_Product set 属性=…..;
（9）根据ID对表中记录进行排序
mysql>select * from Auction_Product ORDER BY Product_Id;
（10）删除表中记录
mysql>delete from Auction_Product where 属性=…..;
（11）删除表
mysql>drop TABLE 表名.

2.4本章小结
HTML（Hyper Text Markup Language 超文本标记语言）是一种用来制作超文本文档的简单标记语的字处理文件不同 ,Web 页以超文本标识语言编排格式。
JSP（JavaServer Pages）是一种动态网页技术标准。
JSP工作原理：所有JSP页面，在执行的时候都会被服务器端的JSP引擎转换为Servelet（.java），然后又由JSP引擎调用Java编译器，将Servelet（.java）编译为Class文件（.class），并由Java虚拟机（JVM）解释执行。
SQL 是英文 Structured  Query  Language 的缩写，意思为结构化查询语言。SQL 语言的主要功能就是同各种数据库建立联系，进行沟通。按照 ANSI （美国国家标准协会）的规被作为关系型数据库管理系统的标准语言。
JDBC和ODBC由于具有数据库独立性甚至平台无关性，因而对Internet上异构数据库的访问提供了很好的支持。Internet上的数据库应用已越来越多，JDBC和ODBC必将在Internet上的异构数据库访问中发挥重要的作用。
mysql是一个数据库管理系统，最重要mysql 的功能足够强大，足以应付一般的数据管理及处理需要。 mysql 可以实现建立数据库、报表，以及对数据库、报表的修改、查询等功能。

第3章 网上竞拍系统的设计

3.1系统设计
3.1.1 拍卖系统设计原理
目前，最具代表性的电子商务有以下几种形式：B2B企业之间的业务，如采购、分销、服务等业务；B2C 企业与消费者之间的交易，如网上售物、网上教育、网上其它服务等；G2C政府与消费者或市民之间的业务，如个人报税、养老金、特殊补贴、各种救济金发放等；C2C消费者和消费者之间的交易，如网上交流、网上房屋交易、网上跳蚤市场交易等。笔者的研究开发定位在实现完善在线拍卖交易模式上，主要是实现一个提供在线拍卖交易的平台，因此既不站在一般的商品供应商的角度，也不站在一般的商品采购商的角度，而是基于第三方的拍卖系统。对系统而言，所有的用户都是顾客，所以是一个C2C 模式的电子商务拍卖交易系统。当然，面对的顾客不仅是一般的消费者，它也包括一般概念上的企业单位。因此设计出来的系统是为顾客提供一个在线拍卖交易平台。一般情况下管理员不参与这些活动，所以设计理念上设计对象都是顾客，所以所有的拍卖行为都是基于C2C的电子商务模式开展的。
3.1.2 系统功能分析
一个典型的电子商务网上竞拍系统主要功能有 :
（1）系统管理
特为管理员设置的账户．用于进行系统数据库管理．安全管理网页维护、交易信息审计等操作，用以完成正常的竞拍过程。每次竞拍结束时．要给出审计意见．并通知中标者。
（2）用户管理
包括用户注册管理和用户登录管理。注册管理实现系统用户注册功能．用户可以在注册页面中填写用户名、密码、身份证号码．电子邮件、通讯地址和邮政编码等信息进行注册．注册成功即成为正式用户。登录时输入用户名及密码．经系统验证通过后．便可以使用系统所提供的竞拍功能。
（3）竞拍商品信息管理
对所有参与竞拍的商品进行分类管理．按照不同的分类要求．如按商品类别．报价范围．竞拍起止时间等．对竞拍商品进行列表．方便用户快速找到所需的商品。同时提供报价和询价的功能。正式用户正常登录后．能浏览所有的待售商品．如需购买．可参与商品的竞拍．非注册用户只能浏览商品。
（4）卖家商品管理
卖家用户发布、编辑和删除欲出售的商品．可以采用网上在线发布和文件上传发布两种方式．包括商品名称、商品描述、竞拍的底价、每次叫价幅度和截止日期等。查看自己发布的所有待售商品的竞价情况．若出价达到自己的要求．卖家可以接受该商品的出价．并等待买家的确认信息。
（5）竞拍过程管理
竞拍过程必须按相关规范进行．竞买意思须明确概要．标题上明确标注买家的每次叫价。每次出价必须是上一位出价者+叫价幅度．否则会被视为无效。系统会对每个竞拍者的出价回贴并确认．并随时用醒目的红色宇体提示最新价格．竞价在规定的时间完成后．对出价排在第一位的买家信息进行确认．并将其相关信息通知卖家与其交易。
3.1.3 页面设计
（1）会员注册模块的设计
本系统所设计的拍卖系统是基于C2C模式的，已注册的用户可以直接参与拍卖或竞标，这是每个拍卖网站都必须提供的基本服务。在会员模块中，要完成的任务是会员注册、会员登录和退出等功能的设计。
用户中心页面应可以实现以下功能：
①独用来链接到注册登录功能，并将集中返回信息．在编辑区里写入一些
简单的信息，用于提示用户登录注册，并且做两个超链接到登录、注册
的页面．在写返回信息时，使用简单的几句话提示用户注册或登录成功
或提示哪一项填写不正确。
②可以让顾客修改注册信息和密码，修改注册信息的页面设计可以和注册
时用到的页面相同，密码的修改页面和已完成找回密码功能的页面则单
独实现。
（2）拍卖物品的登记实现设计
拍卖过程的登记一般来说需要两个过程：
①记所要拍卖物品的基本资料。
②如果需要的话，上传拍卖物品的图片。
（3）拍卖物品的浏览和查找设计
一个清楚的物品浏览页面设计在拍卖系统前台搭建过程中，往往占很大的比例．设计的好坏直接影响到整个拍卖网站的运作， 因为让顾客轻松地找到所需物品是最为关键的一步．其结构设计如下：
· 物品浏览页面布局
· 拍卖物品的分类浏览
· 简单的搜索引擎设计
（4）物品竞标的实现设计
在此首先要解决的是提供给顾客的多种服务， 网上拍卖同样体现了“顾客就是上帝” 的原则．其结构设计如下：
· 查看用户信息
· 出价与购买
· 关注商品
（5）系统体系结构
网上竞拍系统的体系结构包括拍卖过程界面和后台管理，详细结构如图3-1所示。
网上拍卖系统
拍卖过程界面
拍卖后台管理界面

拍卖方
竞拍方
会员登录
登记拍
卖物品
修改确认
拍卖物品
会员注册
会员登录
拍品信
息浏览
参与物
品拍卖
拍卖结果浏览
登录日志管理
拍卖商品目录管理
会员信息管理
商品管理
会员
注册

图3-1 系统模块图
拍卖方和竞拍会员登记的流程如下图3-2所示：

图3-2 拍卖方和竞拍方会员登录流程图
拍卖方登记物品的流程如图3-3所示：
拍卖方注册和登录
登记拍卖物品
修改、确认拍卖物
拍卖确定
出口
Auction.mdf
数据库
在线物品的检索

图3-3 拍卖方物品的登记流程图
在线拍卖的流程如图3-4所示：

竞拍方注册和登录
拍品的浏览与查询
在线参加竞拍
竞拍成功
出口
Auction.mdf
数据库
在线物品的检索
3-4 在线拍卖流程图

3.2数据库设计
3.2.1数据库需求分析
（1）商品数据的准备。首先要搜集所有商品数据。无论对于哪一个数据 , 都要对其进行检查 , 修正有问题的数据 ,过期的记录。在检查的同时 , 还要对这些数据进行分析 , 为制定商品目录方案做准备。
（2） 商品数据方案的制定。商品数据方案制定的目的在于：
①对商品进行科学、灵活地分类 , 方便客户迅速从少则几万 , 多则几十万甚至上百万种商品中找出所需商
②使系统支持强大、方便、快捷的查询功能 , 实现模糊查询和智能查询。
③高效的商品数据方案能提高数据库性能 , 提高网页浏览速度。
（3） 客户信息表的制定。客户信息表内保存着在线商店中所有客户个人所拥有的个人信息和资料，后台管理人员进行商品销售的设计规划和进行决策的依据和参考。
3.2.2 数据库的逻辑结构分析
本拍卖系统的设计清晰划分了表现与事务逻辑，这样能更加清晰地了解J2EE的关系，在基于构件的开发过程中, 系统设计分为体系结构设计和构件内部设计两个部分。体系结构设计是关于平台
