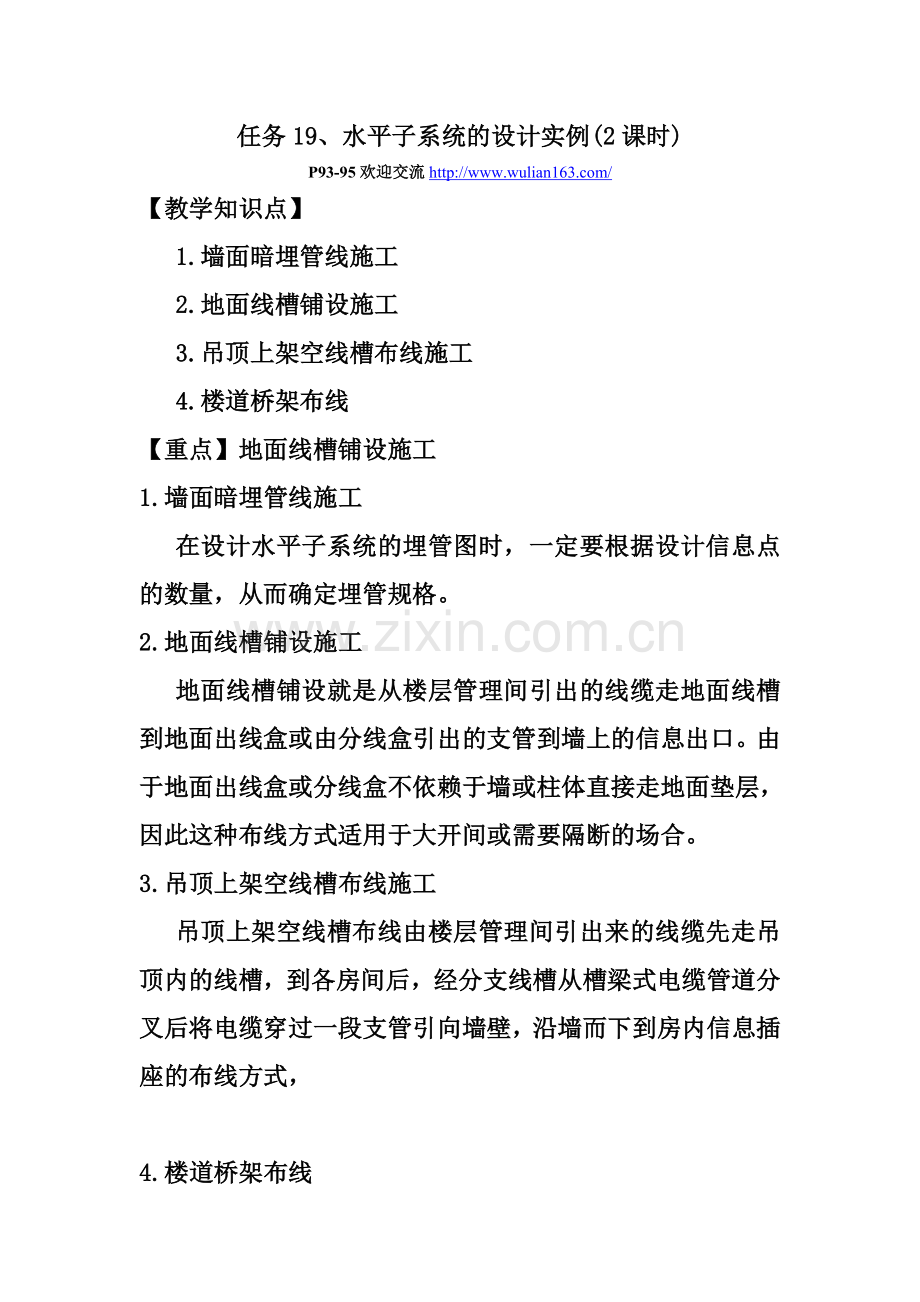

任务19、水平子系统的设计实例(2课时)
P93-95欢迎交流
【教学知识点】
1.墙面暗埋管线施工
2.地面线槽铺设施工
3.吊顶上架空线槽布线施工
4.楼道桥架布线
【重点】地面线槽铺设施工
1.墙面暗埋管线施工
在设计水平子系统的埋管图时，一定要根据设计信息点的数量，从而确定埋管规格。
2.地面线槽铺设施工
地面线槽铺设就是从楼层管理间引出的线缆走地面线槽到地面出线盒或由分线盒引出的支管到墙上的信息出口。由于地面出线盒或分线盒不依赖于墙或柱体直接走地面垫层，因此这种布线方式适用于大开间或需要隔断的场合。
3.吊顶上架空线槽布线施工
吊顶上架空线槽布线由楼层管理间引出来的线缆先走吊顶内的线槽，到各房间后，经分支线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，沿墙而下到房内信息插座的布线方式，

4.楼道桥架布线
楼道桥架布线主要应用于楼间距离较短且要求采用架空的方式布放干线线缆的场合。

【配套习题】
1． 写出吊顶上架空线槽布线施工基本步骤
吊顶上架空线槽布线由楼层管理间引出来的线缆先走吊顶内的线槽，到各房间后，经分支线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，沿墙而下到房内信息插座的布线方式。
