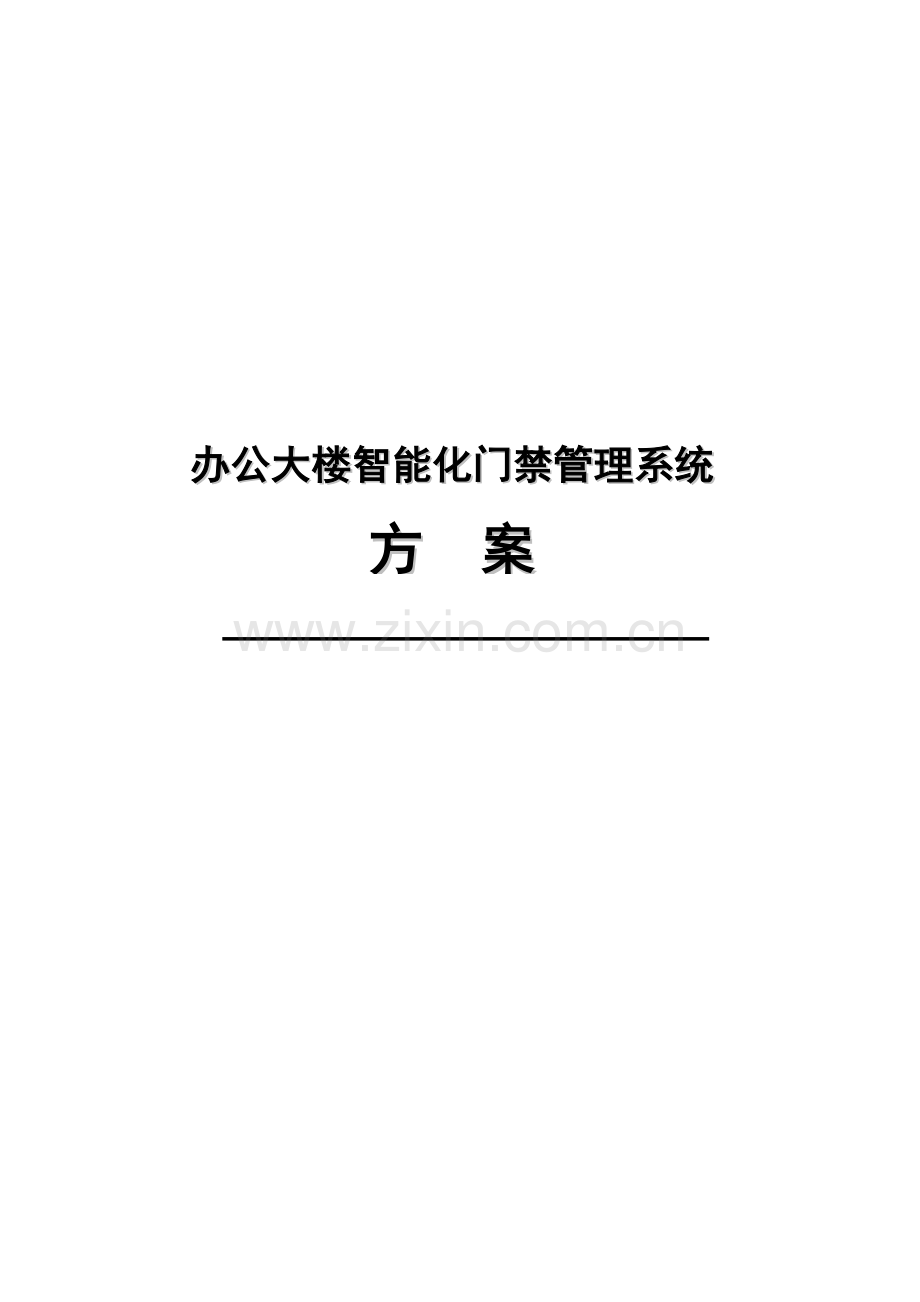

办公大楼智能化门禁管理系统
方 案

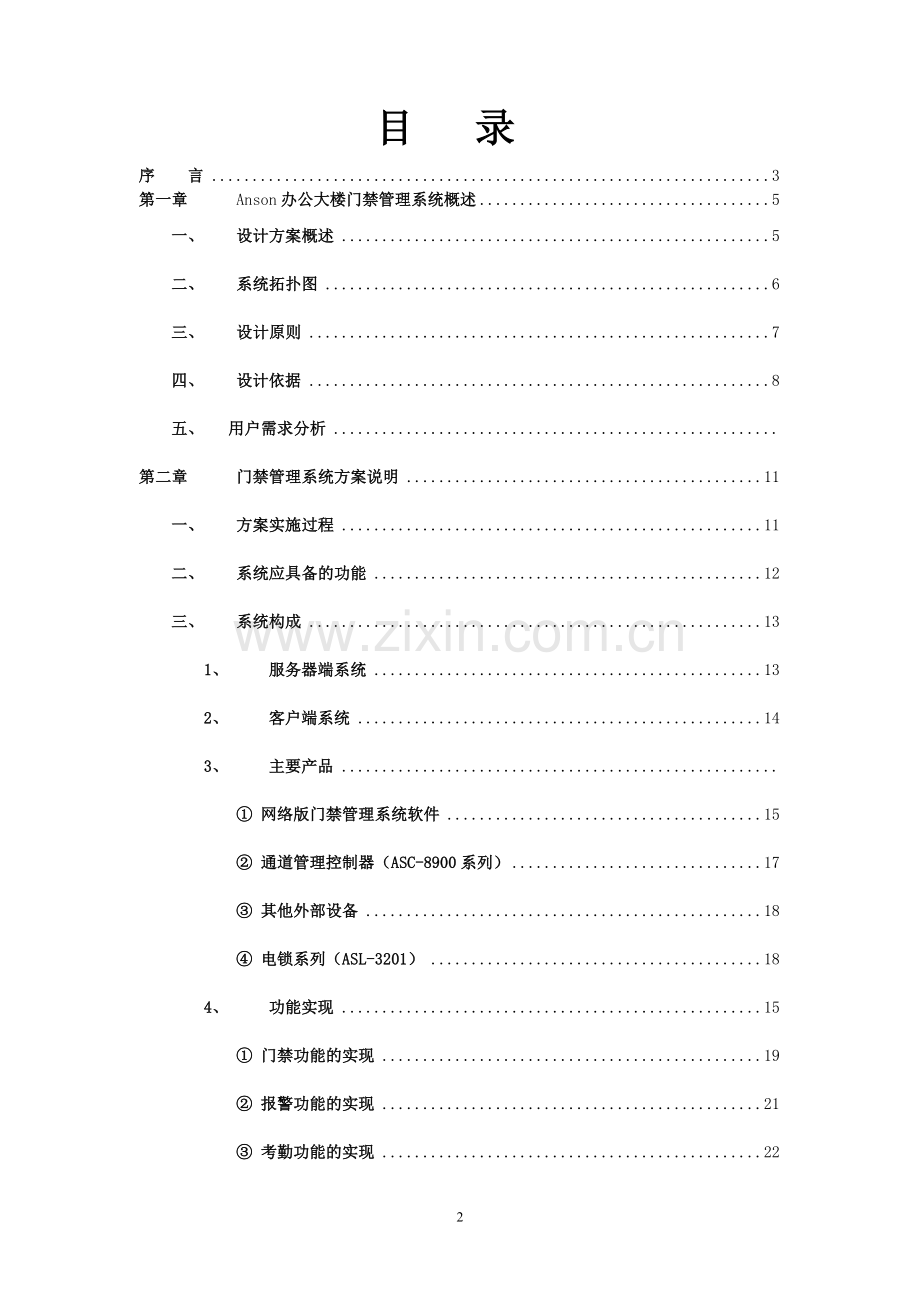

目 录
序 言 3
第一章 Anson办公大楼门禁管理系统概述 5
一、 设计方案概述 5
二、 系统拓扑图 6
三、 设计原则 7
四、 设计依据 8
五、 用户需求分析
第二章 门禁管理系统方案说明 11
一、 方案实施过程 11
二、 系统应具备的功能 12
三、 系统构成 13
1、 服务器端系统 13
2、 客户端系统 14
3、 主要产品
① 网络版门禁管理系统软件 15
② 通道管理控制器（ASC-8900系列） 17
③ 其他外部设备 18
④ 电锁系列（ASL-3201） 18
4、 功能实现 15
① 门禁功能的实现 19
② 报警功能的实现 21
③ 考勤功能的实现 22
第四章 售后服务 24
一、 保修时间及范围 24
二、 维修及维护服务 25
三、 更新改进服务 25
四、 建立用户档案，完善产品质量 25
第五章 典型案例 26

序 言

Anson门禁管理系统依据《安全防范工程程序与要求（GA/T75-94）》、《智能建筑设计标准（DBJ08-47-95）》、《电气装置安装工程施工及验收规范（GBJ23-90，92）》等相关国家法律、法规规定，以“智能化管理+软硬件结合”的方式，将管理区域的硬件设施（如办公区间的建筑智能化设施、周边报警设施等）及软件设施（各项管理系统软件）完美的结合起来，旨在解决目前纯粹的人工管理模式或不完整、使用不方便的系统管理模式带来的各种经济损失或安全隐患，减轻各级领导及管理人员的工作负担，用有限的空间创造无限的价值。
Anson门禁管理系统之所以能在最大程度上解决管理上的遗漏与混乱，使各级领导和相关管理人员及时、准确了解通道的运作情况，实时把握工作人员的进出情况，是因为其有目前国内最完善最强大的软件及硬件功能。其功能主要体现在以下方面：

● 软件根据用户需求量身定做 可根据客户的需求对软件进行修改，以达到客户要求
● 防尾随功能 防止无关人员尾随进行某重要区域
● 紧急全开或全闭功能 紧急情况下可对所控门禁进行全开或全闭控制
● 实时监控功能 控制中心可对开门及报警状况进行实时监控
● 语音提示功能 多重信息确认，凸显人性化设计
● 数据接口 可兼容或被吸纳进其他管理系统
● 系统扩展功能 系统可无缝衔接到其他智能管理系统中
● 电子地图查询功能 直观了解各个受控点位的运行状况
● 系统联动功能 可外接消防、防报警等系统进行联动
● 远程控制功能 在本地实现对异地的受控点的管理
● 考勤功能 刷卡认证记录同时作为考勤的依据
● 管理级别可选功能 人情化管理，方便用户的实际需求
● 操作日志功能 详细记录管理员何时对管理软件做出何修改与操作
● 信息满预报警功能 确保信息及时传输到控制中心，不丢失任何数据
● 实时报警联动功能 联动相关安防设施 多重安防保障
● 自动报表功能 及时产生工作报表，对门禁、考勤、报警等信息完全掌握
● 系统联网功能 多级控制及管理，真正实现系统信息网络化

Anson门禁产品优势体现
Anson门禁管理系统是目前国内功能最完备、理念最先进、低功耗节能环保设计，较同类产品可节省能源40%以上，其优势体现在以下方面：
◆ PCB板四层结构设计，最大限度减少EMI（电磁）干扰；
◆ 采用工业级芯片组，能够适应低温等恶劣天气；
◆ 规模化大型贴片生产，避免手工焊接带来的安全隐患；
◆ 合理的板面布局，美观、节能、环保设计；
◆ 系统三层防雷设计、TVS管及继电器保护，完善的保护措施；
◆ 采用铁电存储芯片储存程序，最先进的存储技术，百亿次数据擦写无损害；
◆ 采用美国SST主芯片，超强抗干扰能力强的芯片；
◆ 一键硬件系统恢复功能设计，快速系统维护；
◆ 功能完备，性能稳定可靠；
◆ 低功耗节能环保设计，较同类产品可节省能源40%；

第一章 Anson办公大楼门禁管理系统概述
一、 设计方案概述
随着科学技术的进步和社会的发展，以铁锁和钥匙为代表的传统通道管理方式正在逐步消失，而集信息网络管理、计算机控制、射频技术、系统联动于一体的智能通道管理系统已经走进我们的生活。
门禁系统系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。

本方案是针对办公大楼的安防特点和需求制定的。其方案的指导思想为：“提高企业管理效率，保证企业公共安全”。
通过系统联网，保证各种认证信息的统一和及时有效；通过分级管理，设置管理层次，分配管理责任，将事故责任到人；通过权限管理，区分人员类型，保证出入口安全；通过考勤管理，规范考勤制度，简化工作流程；通过报警联动，建立区域的整体安全防范系统。
我们为办公大楼门禁系统量身制订了如下管理方式：
①网络连接及管理方式：在所有受控的门禁点加装Anson门禁系统，各个站点门禁控制器与电脑的联结采取TCP/IP线制的方式或485方式，各个站点加装网络版门禁考勤管理软件的服务器端；
②具体使用流程：本门禁系统以所有员工的工作证作为识别信息，利用计算机控制系统对工作人员的工作证认证信息做出处理，控制电磁门锁或其他物理设备发送信号以开启或闭合所管制的门；并将使用工作证的时间和所使用的用户信息等记录，存储在相应的数据库中，以方便管理人员的随时查询，同时也加强机房门禁的安全管理工作，大大提高了机房出入口的安全性。此外，在管理人员开启客户端的“实时监控”界面后，还能够及时了解所有工作人员的进出情况。
另外，通过Anson智能化门禁管理系统可以提高规章制度的严肃性，排除了各种人为的干扰，而且还提供了高度的安全性和可控性。随着该项目的实施，一方面简化了管理结构，提高了管理的集中度，使管理层能够集中、全面和随时了解员工的有关情况，实现人员和区域管理的智能化；另一方面，分散的静态手工数据向集中的动态化电子数据的转化，提高了管理层次，改善了管理效率，也为单位的事后稽查、个体员工考察和整体人事政策的制定提供了参考依据。从使用者的角度出发，Anson智能化门禁管理系统的使用程序极其简单、便捷，容易上手。因此，该系统的建设能够对规范化管理起到很好的推动作用。

权限管理

考勤管理

报警联动

巡更管理

区域管理

Anson门禁系统

Anson门禁管理系统在授权过程中可以对不同人员的进出权限进行极其严格的限制，通过进出权限严格的区分各种人员的身份，级别，在使用工作证时识别
系统会完整记录所有使用信息，可以在管理计算机中进行相应的查询、统计和输出报表等功能，既方便授权人员的自由出入和管理，又杜绝了外来人员或强行入侵者的未经授权的进出，极大提高了安全防范能力。建立起完善的出入管理体系，使用户使用起来更安全，更方便。
二、 系统拓扑图

三、 设计原则
◆ 以人为本
本通道管理系统是对人员进行管理的一套系统，而系统设计的根本是不在于把人管住，而在于怎样最大限度的为人服务，最大限度的节省进出人员的时间，节省管理者的工作量，提高工作效率。因此在设计上充分考虑了人员进出的有序、方便。不能使用户在安装了系统后，感觉受到了系统的限制。由于此系统从硬件到软件全部采用模块化设计，在安装实施后，可以根据实际使用情况，非常方便的进行调整，最大限度的体现以人为本的设计理念。
◆ 适用性
在以人为本的基础上，最大限度的为人服务的同时，要考虑到整个系统的经济适用性。充分理解和分析用户需求，进行合理的优化的设计，使设计的系统发挥最大作用，
◆ 先进性
在经济适用的同时，应考虑整套系统的技术先进性，使系统在相当长的一段时间内保持不过时，并考虑一定未来发展的需要。同时不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。
◆ 可靠性
系统的设计应具有较高的可靠性，保证系统长时间无故障运行。即使在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。
◆ 可行性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，使设计的方案现实可行。
◆ 标准化、开放性
标准化、开放性是信息技术发展的必然趋势，在现在条件，设计中采用的产品都尽可能是标准化、具良好开放性的，并遵循国际上通行的通信协议。应用软件采用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。
◆ 可扩充性
由于考虑了产品的协议的标准化、开放性，为系统的扩充打下了基础。同时系统设计中考虑到设备容量的容余度，以及今后技术的发展，具有更新、扩充和升级的可能。
◆ 数据安全
采取软硬件措施及管理措施，保障系统内各智能化系统数据的安全。
◆ 易操作性
以人为本的特点还体现在系统软硬件系统的易操作性上。硬件上采用模块化系统，软件上采用可视化图形操作，使业主方人员经过简单培训即可完成操作。
◆ 针对性
Anson门禁管理系统的实际并非千篇一律的，而应根据工程的实际情况，如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素，做出有针对性的设计。
本方案中采用的Anson门禁管理系统，可以方便的实现功能方面的扩展和数量方面的扩展，设计用用户授权工作证充当通行证。使用者可以凭相应权限在其指定的范围内活动。

四、 设计依据
所有方案及工程设计均遵循下述标准：
● 《智能建筑设计标准》(DBJ08-47-95)
● 《商用建筑线缆标准》(EIA/TIA-569)
● 《民用建筑电气设计规范》（JGJ/T16-92）
● 《电气装置安装工程施工及验收规范》（GBJ23-90，92）
● 《安全防范工程程序与要求》（GA/T75-94）
● 《建筑智能化系统工程设计管理暂行规定》建设部1997
● 《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997
● 《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997
● 《大楼通信综合布线系统》（UD／T926）邮电部1997

所有计算机硬件系统均符合下述标准：
● 电磁学规范：FCC Class B或CISPR22 Class B
● 安全规范：UL Listed(美国)或EN60950（国际）

五、 用户需求分析
随着综合布线和网络的越来越广泛，充分利用原有的综合布线以及网络资源能给系统带来极大的方便，同时也节省了线材和工程安装成本，就目前的实际情况和贵方的系统需求总结如下：
（1） 共有 门禁点。
（2） 单向门禁(刷卡进，按钮出)； 双向门禁(刷卡进，刷卡出)。
（3） 每个门授权卡量达到 人(每个门最多共有多少人要进出)。
（4） 其它：

六、 Anson门禁系统结构及配置
6.1 功能管理结构模式
模式一：单向感应式 （读卡器＋控制器＋出门按钮＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认合法身份后，控制器驱动打开电锁放行，并记录持卡人姓名、卡号及进门时间；
按开门按钮，打开电锁，直接外出。
适用于安全级别一般的环境，可以有效地防止外来人员的非法进入。是最常用的管理模式。

模式二：双向感应式 （读卡器＋控制器＋读卡器＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录持卡人姓名、卡号及进门时间；
使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录持卡人姓名、卡号及出门时间；
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。

模式三：卡＋密码 式：
刷完卡后，必须输入正确的密码，才能开门。密码是个性化的密码，即一人一密码。这样做的优点在于，用于安全性更高的场合，即使该卡片给人拣到也无法进入，还需要输入正确的密码。并且可以方便地进行模式的设置,例如对于同一个门,有些人必须卡+密码才允许进入,有些人可以刷卡,无需密码就可以进入,特定的人输入密码即可放行.
6.2 系统的功能和特点
◆ 可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。
◆ 一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。
◆ 可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。其它人员不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。
◆ 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。
◆ 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。
◆ 可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。
◆ 基于Windows的全中文操作系统，界面友好，操作方便简单。普通文员就可以胜任相应管理软件操作。
◆ 系统扩展性好，具有联网功能，您可以随时以低成本升级增加新的控制门。
◆ 建议采用原装全天候读卡器，防水防静电，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。优质的产品和完善的售后服务体系免除您的后顾之忧。
◆ 可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。
6.3 基本组成部分
读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
感应卡： 存储用户的不可复制和解密的ID号。
门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
电锁：电动执行机构。
485/232信号转换器：对所有数据存储器进行联网和远距离通讯。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
开门按钮：出门可以设置为按按钮出门。
电源：提供系统运作电源和电锁的执行结构的电源供应。

第二章 门禁管理系统方案说明
一、 方案实施过程
● 进入出入点的相关工作人员统一由被授权的个人工作证进行管理；
● 工作人员凭工作证方可出入，按下设置在场所内部的出门按钮出门。当工作人员调动或需要更改其权限时，由系统改变或注销，一旦有人使用非法工作证，系统立即报警；
● 所有工作证认证记录都必须保存；若某一员工在规定时间内未输入工作证，则系统会产生报警提示信息；若某一员工在非法时间输入工作证，则系统也会产生报警信息提示，以此确保机密安全及财产的安全；
● 根据具体使用人员情况进行权限分级，例如在工作人员先输入工作证，领导再进行工作证确定的情况下，才能够打开某通道处的门。等待工作证确定并在现场产生提示音，在提示音响的过程中工作证读入有效，过时后需再次输入工作证；
● 在工作人员输入工作证进出通道时候，在管理中心的“实时监控”界面上有相关的提示，使管理人员在第一时间掌握何人、何地及在何时出入，确保整个的高机密性要求；
● 所有工作证认证信息同时可作为考勤的依据；
● 个网点的门禁系统现场均安装服务器端软件并设定密码，在电信局指定的地方安装客户端软件，在操作人员权限范围内（即知晓 个服务器端软件的密码多少）可访问、查询及管理相关的全部或部分网点信息；
● 可能会有停电情况发生，要求断电存储记录7000多条，存储时间能够达到48小时以上；
● 门锁或其他通道设施可带辅助开门功能；
● 锁的抗冲击力强，不得少于250公斤；
● 整个系统在总电源断电情况下能正常工作8小时以上；
● 系统具有防破坏功能；

二、 系统应具备的功能
● 权限组管理：在服务器端或客户端，系统管理员可以根据需要设定系统管理员、用户管理员和监控管理员等权限组（系统管理员具有权限组管理、用户管理、门禁权限管理、门禁监控功能、统计查询功能和系统管理功能；用户管理员具有用户管理、通道权限管理统计查询功能；监控管理员具有门禁监控功能）。
● 系统管理：权限组管理、系统工作模式设定、终端程序在线升级、时钟同步方式设定、数据备份，制卡，发卡和其它管理功能。
● 用户管理：用户分组、工作证录入、用户信息录入、认证方式选择和用户权限分配。
● 数据管理：工作证进出数据、报警信息数据、考勤信息数据等实时生成及备份。
● 监控管理：监控人员、门位状态，完成远端开门功能。
● 统计查询管理：提供各种组合查询功能。
● 数据接口：根据用户需要提供人力资源管理、工资报表等数据接口。
● 考勤功能：要求所有工作证认证信息均可作为考勤依据。可以对工作人员进行考勤，能够精确到天进行设置，共有六组不同的时间段，并能对迟到，早退，旷工等情况进行工资的处罚核算。
● 防尾随功能：防止无效用户或非法用户尾随有权限的员工进入天津电信网点。
● 防拆报警功能：要求所有器具在被损坏或被非法拆卸时能够产生报警。
● 遥控功能：本系统可指定遥控开门、可调节开门状态为永远开启、永远关闭、恢复自控等功能，此功能可通过客户端软件或设置在网点现场的门禁系统硬件完成。
● 紧急事件处理：当紧急事件发生时，可设定门区全部打开并发出指定警报声。
● 门位状态侦测功能：当机房网点的门未关闭或用非法手段打开时，系统会进行报警提示，相关提示信息会显示在本地或远程软件界面上。
● 电子地图功能：可以对通过电子地图对整个控制区的状况一目了然。可实时显示、记录每个事件（包括合法进出、非法认证、报警等）发生的时间、地点、状态，并以电子地图形式显示；报警时能够立即指示报警地点。
● 日志功能：所有用户的使用及操作信息（如登陆日志、操作日志及系统日志）均能查询及备份保留。
● 多身份认证功能：要求在重要区域，必须要有两人或更多的人在规定的时间输入工作证才能够开启通道。
● 系统自检及复位功能：电路因干扰或异常情况死机时，系统可以进行自动检测并在瞬间进行重启，在重启后能快速恢复至上一次的正确配置。
● 联网功能：要求分布在不同地点的通道管理系统能够通过网络（局域网或广域网）集中在一起统一管理。
● 信息满预报警功能：当存储芯片的记录将要溢出时即产生报警信号，提醒管理人员及时下载记录。
● 动态电压保护功能：要求所有设备均有电压动态保护，能够避免因瞬间过压、短路等情况下的系统损坏。
三、 系统构成
本系统分为服务器段系统和客户段系统两部分。

1、 服务器端系统
机房天津电信网点现场的门禁管理系统使用485转TCP/IP连接的通信方式，利用一台服务器进行管理，采用485的通信转换器连接所有控制器，485通信传输距离远，通信稳定，
抗干扰能力强，技术成熟。其管理系统整体连接如下图：

本系统采用我公司自主研发的ASC-89系列门禁控制器来存储使用信息，保存用户权限，控制机房大门的开启或闭合，设置报警方式。一根串口，可以连接32台控制器。
待网点的门禁系统设置完毕之后，安装网络版门禁考勤系统管理软件的服务器端，设置好每一服务器端的名称及密码，并联结到网络中，以备下一步与客户端的通讯。

2、 客户端系统
接着根据具体要求将客户端安装在指定地点，并对机房网点现场的服务器端进行授权。如下为客户端与服务器端的系统连接图：

3、 主要产品
① 门禁管理系统软件

● 全中文化操作，人员易学易用。
● 连接视频设备后可提供实时监控画面；另外，配合档案照片显示，可随时掌握进出人员动态。
● 可实时查询记录，查询可依卡片阅读机编号、卡号、进出日期、姓名﹑部门编号再配合起始及结束日期作为查询条件，查询所需之历史资料条件愈多所查询到的资料就愈精确。
● 时间区设定，可设定上下班电动门+之自动开放时段，供大量之人车进入，时 区结束后自动恢复门禁管制。
● 国定节假日，可预先设定，自动执行假日门禁管制模式。
● 软件信息中文化，窗口环境易学易懂，操作容易。
● 异常动作具声响警示功能(PC需连接喇叭)。
● 可设置卡片之APB功能(Anti-Pass back)。
● 可透过管理软件备份系统参数资料。
● 可由计算机直接修改系统资料并实时传输至控制器。
● 可于联机时实时以紧急/群组/指定/区域遥控开门﹐紧急开关门亦可配合发出警报声示警。
● 可连接打印机做资料打印存查。
● 可连接门磁开关，做门区开(关)判别。
● 可规划指定门区或人员进出监控。
● 联机传输速率19200bps以上(含) 。
● 具有功能执行快捷方式，可立即点叫执行该功能。
● 可直接进行系统时间修改﹐画面时间可选择以12或24小时制显示方式。
● 具备系统自我故障侦测功能，能自动显示出故障点。
● 可个别规划不同感应卡进出不同门区，达到分区管理功能。
● 可由管理软件中直接设定感应卡的使用生效日期及有效日期，系统自动判断执行。
● 可由管理软件直接设定及取消卡片的使用权。
● 可自行定义操作画面显示内容相对应字段之说明内容(例如:将部门资料改定义成住户资料) 。
● 可进行数据库资料转文件功能﹐支持其它软件档案应用﹐扩充系统功能。
● 可分层设定操作者对各个功能操作之执行﹑修改﹑删除﹑打印﹑编辑权限﹐以达到管制目的。

② 门禁控制器（ASC-8902SA）

● 分布式控制规划，可单机操作或联机作计算机整合管理
● 控制器运作不因计算机故障､线路故障或线路断线而影响管制功能,读卡资料不会流失,可于线路恢复时自动传回管理计算机。
● 内存可储存30000张卡片资料。
● 通讯传输方式：Wiegand26式传输。
● 通行记录至少可储存60000条，断电后个人资料及通行记录最少可保存10年。
● 128个(含)以上时区管理(TIME ZONE)。
● 可规划366个假日，32种假日特别时区(可个别规划假日及假日前后一天时区)。
● 控制器与管理计算机连接回路长度1.2公里以上。
● 可规划2组警报群组与16组控制群组,警报群组及控制群组并可规划假日与时区管理。
● 可连接门磁开关(如磁簧开关),可自动进行门位状态侦测﹐关门后剩余开门输出时间将自动释放。
● 配合门磁开关,可规划开门逾时与门区强行进入警报﹐开门逾时警报可于关门后自动停止。
● 采用SMD技术制造，确保产品品质。
● 可由计算机或控制器上直接输入系统参数，进行时区规划与卡片参数设定。
● 具密码层级管理功能。
● 具胁迫开门密码，被迫感应开门时系统将发警报(本功能需连接KeyPad卡片阅读机)。
● 电源供应：DC 12V;消耗电流400 mA。
● 工作环境温度：-10℃ ~ 80℃。
● 机壳固定采隐藏式设计，固定螺丝不外露。
● 可同时连接门禁用(短距离)及停车场用(长距离)卡片阅读机，为同一系统规划
● 通讯传输速率9600 bps以上(含)。

③ 其他外部设备
读卡器（ASR-2602P）
● 读卡方式：非接触近接感应方式；带密码认证；
● 模块化设计,可个别规划卡片阅读机辨识码(ID)。
● 有效读取距离：2 CM ~ 15 CM。
● 卡片阅读机本体采封胶处理，防水、防尘、防晒。
● 卡片阅读机装设蜂鸣器，具操作声响指示。
● 卡片阅读机装设操作指示LED，可显示电源与读卡状态。
● 卡片阅读机读卡成功率达99.5%以上。
● 电源供应：DC 5 V ~ 12 V ;消耗电流:100 mA。
● 工作环境温度：0℃ ~ 55℃

电锁系列（ASL-3202A）
● 尺寸(mm):268L×75W×40T
● 重量：800g
● 供电电压：12V
● 电量：250mA@12VDC
● 特点：附信号输出，附指示灯
● 负重量：280kg±10kg

不锈钢制出门按钮(ASF-AN30)

④ 发卡设备（ASF-501）

4、 功能实现
① 门禁功能的实现
● 通过网络实行中央控制
系统的门禁控制器通过网络直接监控各个通道门的开闭状态，实时记录、显示持卡人的信息及所在区域的情况，及时的更新数据库记录。
● 权限管理
系统软件具有2种操作权限（一组管理员上限，N组操作员下限），灵活的设定持卡人的不同权限、有效使用时间及范围，输入不同的密码进入不同的操作界面。操作员依据自己的操作权限在控制主机上可进行各种设定，不同的授权卡可以在规定的时间内打开不同的门
● 时间程序管制
系统经设定可以在不同的时间段进行不同的操作，用不同的方式开启同一道门或不同道门。如：设置某些用户使用卡进出，某些用户需使用“卡+密码”方式进出等；
● 监控功能
系统实时检查持卡人的合法性。系统可监控门开启时间过久或被强行打开，向管理中心报警功能。管理主机跟据使用者权限，遥控所有门禁点的开/关，以多级电子地图或表格方式实时显示所有门禁点的开关状态，详细记录每次开门的时间、日期、进出人员的卡号、次数等资料，可选择性查看大楼内人员的分布情况。
● 防劫持功能
系统具有设置劫持密码的功能。用户有两种设置方式，其一：可设置固定的劫持密码；其二：可设置正常使用密码后＋1为劫持码，可据实际情况灵活设置报警方式。
● 互锁功能及防潜返功能
系统可设置多门的互锁，一门点一旦被开启，其他被设置门点的读卡器及按钮就会失效。防潜返功能体现在系统中可以设定严谨式或宽松式防止重复使用卡功能，特殊门点系统可设定双向管制，有效读卡次数为一次。
● 人像核实功能
系统支持网络上的多用户、多工作站使用。在重要区域，系统可设置当读卡器上有人读卡时，控制中心PC机上可显示持卡人的照片及读卡信息，保卫人员核对后才能打开相对应的门。
● 防盗报警功能
通道管理系统最大的一个特点就是防盗报警功能可与门禁控制系统联动。当出现异常情况下，门禁控制主机会发出报警信号，电子地图显示案发地点，可设置出门按钮失效，并联动CCTV进行录像。所有的输入端所属区域皆可被随意编程；所有的输入端所被触发后的报警状态皆可被随意编程；系统被触发报警后，警号的鸣响声音可随意设定以区分多种报警状态。
● 电子地图功能及人员追踪定位的功能
系统软件以多级电子地图或表格方式实时显示所有门禁点的开关状态，通过图标动态变化来显示，据电子地图可实时查询人员的区域情况。
● 访客管理系统
系统内置专业的访客管理模式，当来访者者到达电信局后，可以向门卫申报需要前往的部门，门卫可以根据来访者者提供的资料给其发一张“访客卡”。来访者者可以在指定的时间内进出相关的部门，当客户要离开大楼时，只需将“访客卡”插入“访客卡回收箱”便可以离开大楼。门卫每天在下班时打开“访客卡回收箱”取出已使用的“访客卡”，此卡可以由门卫重新发给下一个来访者者使用。
● 联动功能
系统可通过硬件触点联动CCTV系统、消防报警系统，可通过内部的输入/输出点来联动其它输入/输出点。
● 报表功能
系统记录所有的出入、报警、故障事件，并根据需要进行分类汇总生成报表，提供查询数据。
● 考勤功能
系统可指定任意门点作为考勤点，相对应的记录记入到考勤软件中，实现考勤管理功能。
● 备用电池—系统停电的应急措施
系统的门禁控制器、读卡器以及电锁都备有充电电池。当电源供应正常时，整个系统由大厦电源供电并在这个期间对充电电池充电。当大厦的供电系统发生故障时，将由充电电池提供电源。可以确保系统断电后8-10小时内正常开门。
● 防拆破坏功能
系统的各个子设备均自带机箱外壳，可防短路、开路。外壳提供防拆开关，具有防拆报警功能。
通道门主要体现在以下几方面：
l 双密码(使用卡)同时运作功能；密码+卡同时使用功能；卡、密码或卡加密码(生物识别)同时使用功能；
l 可通过对系统各区域状态的编程或对生效时段的编程以达到在某个时段自由进出某通道门的设定；
l 用户可利用读卡器来执行系统布撤防的工作，而无须作用键盘操作。
② 报警功能的实现
Anson通道管理系统能直接或间接接收报警信号，发出声、光报警并指示发生部位。声、光报警信号能保持至手动复位；复位后，再有报警信号输入时，能重新发出声、光报警信号，系统有声响报警自动复位装置。任何报警事件都会立即显示在报警窗口上,操作员所获得的报警信息包括报警类型、报警位置、报警状态，针对不同的报警采取不同的应对措施。
在白天工作时，通道管理可采用正常模式，刷卡和按密码时门磁感应开关不会报警，当晚上下班时可选用值班模式，当有人意图非法进入时，门磁开关感应到门被非法（非刷卡或按密码开门）打开，就会传输一信号给门控器、门控器接收信号后就自动传输给扬声器自动报警。这时安装在屋顶上的大功率扬声器和安装在中控室的小功率扬声器会同时报警发出鸣叫让值班人员能及时采取有关措施。当晚上工作人员刷卡或按密码进门时则门控器会自动转化为正常模式，扬声器不会报警。
例如：在工作时间时，门禁机设为正常模式（开门、关门不报警），当下班后无人时，由值班人员将门禁机设为保安模式（按门禁机键盘上”77”后，再按”ENT”确认），如小偷或外来人员强行进入时，门磁开关导致门禁机外接扬声器报警。如若值班人员须进入检查时，刷卡进入自动取消保安模式变为正常模式不报警，出门时将门禁机重设为保安模式（按门禁机键盘上”77”后，再按”ENT”确认），以达到报警状态。
报警类型：瞬时报警、紧急报警、防拆报警、延时报警。
报警方式：现场声光报警、中心控制室直线报警、电话自动拨号报警、GSM网络短信息报警。
通过系统设置可以将报警信号发送到监控中心保安人员或单位负责人的固定电话或移动电话上，或向110/119报警中心发出危险警告信号。
通过管理软件实时记录报警信息，并可按时间顺序或优先级列表显示当前尚未处理的报警信息等
③ 考勤功能的实现
Anson通道管理系统可以指定任意门禁点作为考勤点，通过门禁考勤管理软件清楚记录员工具体的出勤日期及时间。月末根据需要自动生成报表。
人力资源：录入、查询、修改部门档案、人员档案；设有重名检查；并可打印人员列表。
卡资源：员工考勤卡的发卡、补发卡、挂失、解除挂失、注销、验卡、清卡等，并可分别查询全部卡、已发卡、未发卡、挂失卡、注销卡等记录。
设备资源：可自动完成考勤机登录，也可手动登录或删除登录。可对考勤机进行参数设置并初始化考勤机原始数据。并可生成月工资表等。
作息安排：可按部门或按个人分配员工班次，作为考勤判断依据。
考勤规则：根据单位考勤制度设置考勤规则具体如下：
普通班：设定或修改各种直通班，分段班的各种工作时段。
轮值班：设定或修改各种轮值班的各种工作时段。
假日设定：自动设定节假日、休息日
l 考勤规则一：设定考勤月起始日期，有效刷卡时间、误差范围，两次刷卡间隔，缺刷卡处理规定，缺勤起记方式，中间外出等异常处理方式。
l 考勤规则二：设定加班考勤处理方式包括普通员工和高级员工的工作日加班和节假日加班，每种加班又包括提前加班、中间加班、和延时加班三种方式选项。
系统维护：实现假期类别自行设定，数据的备份、恢复，数据的导入、导出等维护功能。
日常操作：主要进行考勤机数据采集，人工登记外出、请假、加班、调班等日常操作，并可浏览日考勤原始记录，自动分析日考勤情况，生成报表。
报表分析：可进行月原始记录浏览，月考勤分析并生成单位或部门考勤报表，报表包括月度考勤详细表、月考勤简表、月上下班时间表、月考勤汇总表、月工资表。其中月考勤汇总表可选定全部、非正常出勤、正常出勤三种。
本门禁考勤软件可由用户单位管理部门规定不同操作员的操作权限，以确保数据安全。

第三章 工程施工

一、 系统布线
控制器-----电脑通迅线：管理电脑到控制器的线建议采用2芯屏蔽双绞线,线径大于0.5,距离不要超过500米，推荐使用RVVP2*0.75，如果距离太远，中间需要加装信号放大器。
读卡器---控制器数据线：采用五类屏蔽双绞线即可；
电锁-----控制器电源线：RVV3×1.0 建议采用三芯电源线，线径大于1.0;
出门铵钮----控制器电源线：RVV2×0.5，采用二芯电源线，线径大于0.5；

单扇门的门禁接线示意图

控制器需接在有地线的插座上，建议进行良好的接地，不要和其他大电流设备共用一个插座，建议控制器的交流电集中供电。
强弱电分走不同的管，建议使用0.5或0.75的PVC管或镀锌钢管，根据现场情况和成本考虑所采用的布线方式。
网络布线根据实际情况解决，若已有网络则不需布线，若无网络则需要布线。

第四章 售后服务
一、保修时间及范围
● 系统自开通验收合格之日起，一年包换，保修三年；
● 保修期及保修范围以外的维修服务仅收取维修成本费；
● 因不正常操作以及人为或自然灾害而引起的损坏，不属于保修范围；
● 自行拆卸改换机内任何部分（如：线路、零件）后造成损坏，不属于保修范围；
