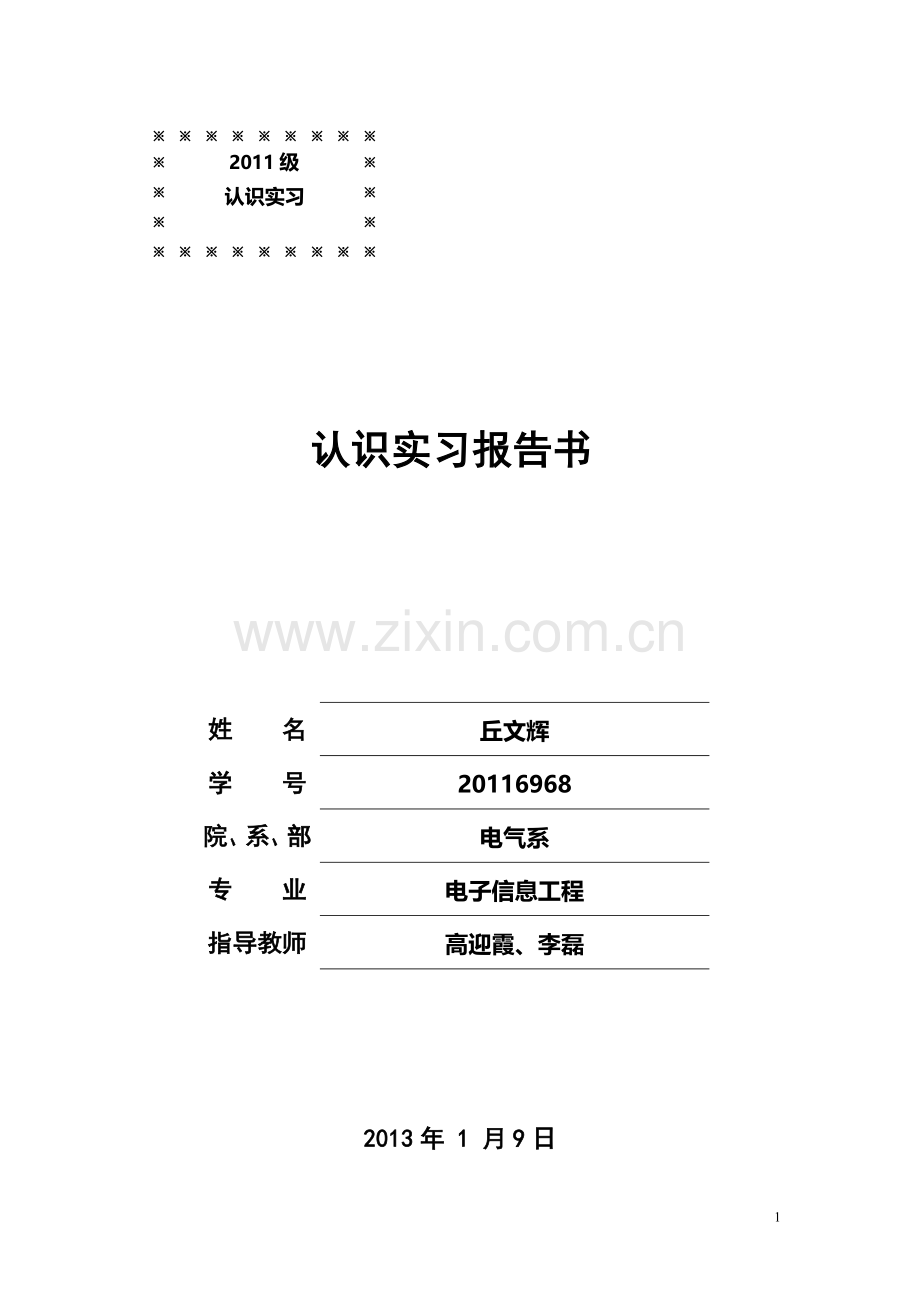

电子电路实习报告(完成版).doc

※※※※※※※※※
※※
※※
※※
※※※※※※※※※
2011级
认识实习

认识实习报告书

姓 名
丘文辉
学 号
20116968
院、系、部
电气系
专 业
电子信息工程
指导教师
高迎霞、李磊

2013年 1 月9日
一、认识实习目的
认识了解本专业相关的技术和设备，掌握焊接技能，进一步加深专业认知，了解当前先进技术，为以后学习打下良好基础。通过这次认识实习能够进一步加强对专业知识和理论知识学习的认识和理解，认识元器件，初步掌握焊接绘制电路板图的能力。
二、认识实习内容
1、理论，专业录像。
单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM，只读存储器ROM，多种I/O口和中断系统，定时器/计时器等功能（可能还包括显示驱动电路，脉宽调制电路，模拟多路转换器，A/D转换器等电路）集成到一块硅片上构成一个小而完善的微型计算机系统，在工业控制领域的广泛应用。
了解到电子信息专业主要是学习基本电路知识，并掌握用计算机等处理信息的方法。首先要有扎实的数学知识，对物理学的要求也很高，并且主要是电学方面；要学习许多电路知识、电子技术、信号与系统、计算机控制原理、通信原理等基本课程。学习电子信息工程自己还要动手设计、连接一些电路并结合计算机进行实验，对动手操作和使用工具的要求也是比较高的。譬如自己连接传感器的电路，用计算机设置小的通信系统，还会参观一些大公司的电子和信息处理设备，理解手机信号、有线电视是如何传输的等，并能有机会在老师指导下参与大的工程设计，所以说电子信息的发展前途是很广阔的。
电子信息专业可分多个发展方向，当前比较热门的就是铁道信号方向，铁道信号是一种控制列车运行间隔保证列车运行的一种技术手段，铁道信号也称为铁路信号，铁道信号的作用是保证列车运行安全，有效提高铁路运输效率，降低运输成本，大大改善行车人员的劳动条件；因此铁路信号装备是组织指挥列车运行，保证行车安全，提高运输效率，传递行车信息，改善行车人员劳动条件的关键设备。其中铁路信号设备，包括继电器、信号机、轨道电路、转辙机等构成铁路信号系统的基础，它们的质量和可靠性直接影响信号系统的性能。
2、练习焊接。
通过亲自动手来学习和总结体会焊接的技巧，加强了自己的动手操作能力，为以后的电路设计与制作积累经验。这次实践主要是掌握电烙铁的使用方法，练习焊接过程，以及对焊接失误的处理办法。
焊锡借助于助焊剂的作用，经过加热熔化成液态，进入被焊金属的缝隙，在焊接物的表面，形成金属合金使两种金属体牢固地连接在一起，形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的，因两种金属原子的壳层相互扩散，依靠原子间的内聚力使两种金属永久地牢固结合在一起。
用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上：a左手拿焊锡丝，右手拿电烙铁。b把电烙铁以45度左右夹角与焊盘接触，加热焊盘。c待焊盘达到温度时，同样从与焊板成45度左右夹角方向送焊锡丝。d待焊锡丝熔化一定量时，迅速撤离焊锡丝。e最后撤离电烙铁，撤离时沿铜丝竖直向上或沿与电路板的 夹角45度角方向。
我的飞机是不是佷相当凑合呢，说实话这架飞机太难看了，呵呵。焊接是制造电子产品的重要环节之一，如果没有相应的工艺质量保证，任何一个设计精良的电子产品都难以达到设计要求。在科研开发、设计试制、技术革新的过程中制作一、两块电路板，不可能也没有必要采用自动设备，经常需要进行手工装焊。。在大量生产中，从元器件的筛选测试，到电路板的装配焊接，都是由自动化机械来完成的，例如自动测试机
3、认识了解专业相关技术和设备。
我们是电子信息专业所以必须认识一些电子元件： 我刚看起来，一脑空白，不知道电路板上面东西是什么，我问老师，老师却对我说“你可以回去查书”，不好意思老师没有告诉我，我有一点失望，没有办法，只有靠自己了。我回去后我去查书看了看，最终看明白并且认清楚了各个元件：
陶瓷电容 变位器 三级管 稳压芯片

电解式电容 色环电阻 常开开关 八脚芯片底座
发光二极管

电容——亦称“电容量”，是指在给定电位差的电荷储藏量，记为C，国际单位是法拉（F）。电容有：独石电容，涤纶电容，小容量的云母电容等。上图就有两种电解电容和陶瓷电容。
电阻——是所有电路中使用最多的元件之一。在物理学中，用电阻来表示导体对电流的阻碍作用的大小。电阻可以分为好几类：固定电阻，可调电阻（上图的变位器也是），特种电阻（敏感电阻）。
开关——从狭义上讲电子开关是指利用电力电子器件实现电路通断的运行单元，至少包括一个控的电子阀器件。如晶闸管，光电开关，各种开关型数字传感器。可用于开关电源，信号检测与识别等。从广义上讲电子开关是指电子产品中所使用的各类控制电路通断的开关。有常开式（上图片中的），常闭式，自锁开关，按钮开关等。
三极管——又称“晶体三极管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）的结构。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电极引线，分别叫基极B，发射极E和集电极C，是能起放大，振荡或开关等作用的半导体电子器件。
稳压芯片——是稳定电压的一种芯片，在稳压电源中用的比较多如固定稳压芯片，在它所需要的输入电压的范围内，它输出的电压是恒定的。型号很多。如有78系列，79系列，LM系列等等。
发光二极管——简称：“LED”，由镓（Ga）与砷（AS），磷（P），的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二级管有好几种：高亮度单色发光二极管，变色发光二极管，闪烁发光二极管，红外发光二级管等。
移动通信：
通信双方有一方或两方处于运动中的通信。包括陆、海、空移动通信。采用的频段遍及低频、中频、高频、甚高频和特高频。移动通信系统由移动台、基台、移动交换局组成。若要同某移动台通信，移动交换局通过各基台向全网发出呼叫，被叫台收到后发出应答信号，移动交换局收到应答后分配一个信道给该移动台并从此话路信道中传送一信令使其振铃。
移动通信系统由两部分组成：
(1) 空间系统；
(2) 地面系统：①卫星移动无线电台和天线；②关口站、基站。
移动通信的种类繁多。按使用要求和工作场合不同可以分为：集群移动通信、蜂窝移动通信、卫星移动通信、无绳电话。
移动通信的发展历史经过了从：1G、2G、2.5G、3G和最近的4G通信网络。
无线通信分为两类：无线移动通信(在下面将介绍)和无线局域网(LAN)通信(在“无线LAN通信”中介绍)。它们的传输设施根本不同。无线局域网通信使用发射器和接收器，它们都是放在公司希望的地方，并且属于这家公司所有。无线移动通信需要电话电信局或其它公共服务，来为“离开办公室”或“正在旅途中”的用户提供设施，使用分组无线电、蜂窝网络和卫星站来传输和接收信号。
通信基站的基本知识：在城市，基地站可以安装在办公楼中；在农村，安装在集装箱内。基地站是一套为无线小区服务的设备，通常是一个全向或三个扇形无线小区。
90年代初中国移动通信市场上竞争的有美国的摩托罗拉、瑞典的爱立信及日本的NEC公司。三者生产TACS制系统均有一定的经验。
TACS制式基地站包括无线收、发信设备及其接口或控制系统。通常基地站有两种控制方式，一种是由移动业务交换中心直接控制，基地站除配备收发信设备外，只有必要的各种接口，爱立信及NEC两家公司即采用这种方式；而另一种是基地站具有控制系统(BSC)，即具有一定的智能，摩托罗拉公司即是这种方式。
摩托罗拉公司的设备有两种系列。图1是一个典型HC系列5个机架基地站的组合固，从右到左看，第一个是电源架，第二、第三是发信架，第四个是收信架，第五个是基地站控制系统(BSC)及音频架。一个发信架包括8个话音信道和一个控制信道。现两个发信架互为主备用状态，自动倒换，即采用所谓冗余式。图2是一个典型LD系列3个机架基地站的组合图，从右到左看，第一个是电源架，第二、三个是收发信架(包括基地站控制系统)。一个收、发信架有8个话音信道和两个控制信道。每一个电源架只能提供两个收、发信架的需要，当根据扩容需要增加收、发信架时，电源架也必须相应地增加。每增加一个机架就可增加10个话音信道，可根据所需信道数组成多机架，最多可达13个。
由于摩托罗拉公司的基地站设备具有一定的智能，它可以分担移动业务交换中心的部分功能，所以从基地站到移动业务交换中心的接续和挂机过程与爱立信及NEC两家公司不同，其移动用户被呼过程，如图3所示。
移动用户主呼过程，如图4所示。
移动用户释放过程，如图5所示。

图1. HC系列5机架基地站的组合图

图2. LD系列3个机架基地站的组合图

图3. 移动用户被呼过程示意图

图4. 移动用户主呼过程示意图

图5. 移动用户呼叫释放过程示意图
其基地站主要作用是处理基地站与移动台之间的无线通信，为数据和话音信号，在MSC与MS之间起中继作用。在通话期间，基地站利用监测音(SAT)和测量接收信号强度的方法，监示无线传输质量。其基地站设备主要由一至多部收发信机架(根据信道的需要)、交换机与无线信道接口机架、电源架及天线等组成。
三、认识实习总结体会
当今世界是一个科技非速发展的社会，任何一个国家和民族屹立世界，都必须掌握科技。谁的科技实力更强，谁更具有在国际上的话语权。中国身为当今世界上最大得发展中国家，更需要且必须掌握科技了。邓小平同志说过“科技乃是第一生产力”。国家制定了一系列措施，来加强国家科技实力。
我们作为一名大学生，国家未来的主人。积极响应国家科教兴国战略，加强自身科技水平能力的提高。
电子信息技术作为当今世界科教的重要组成部分，并且为现代计算机，通讯，无线电，生物科教等的发展奠定了基础。
我们专业是一个电子和信息工程方面较宽口径专业。我们主要学习信号的获取与处理，电厂设备信息系统等方面的专业知识，受到电子与信息工程实践的基本训练，具备设计，开发，应用和集成电子设备和信息系统的基本能力。我们毕业后可从事电子设备，信息系统和通讯系统的研究，设计，制造，应用和开发工作，可达到计算机四级的要求。
我们通过这几天的实习我们懂得了我们专业我们以后该学习什么课程。我们的主干学科有：电子科学与技术，信息与通信工程，计算机科学与技术。主要课程有：电路理论系列课程，计算机技术系列课程，信息理论与编码，信号与系统，数字信号处理，电磁场理论，自动控制原理，感测技术等等。
电子信息工程专业，是培养具备电子技术和信息系统的基础知识，能从事各类电子设备和信息系统的研究，设计，制造，应用和开发的高度工程技术人才。
电子信息工程专业是一类与理工交叉的偏通讯硬件专业。而我们学校还有比较不一样的地方，我们是电子信息工程专业中比较倾向于铁路方面的信息工程专业。老师还向我们介绍了这方面的一些情况。比如铁道信号指示，火车是如何运行的，火车是如何变轨的等，老师还向我们播放了有关的视频，形象生动，史我们更加明白了。我们今后可以从事的专业方面的知识结构。
而且老师还讲述了我本人最感兴趣的部分，有关单片机一些知识。单片机是我们本专业，一门非常重要的一门课程，是我们必须掌握的一门专业课程。
我以前一直都不清楚自己本专业要干些什么，通过这次实习我明白了，原来我们要学习这么多课程和掌握这么多的技能。我告诉自己不得不在更加努力一些呀。
不仅如此我还了解到我未来会干些什么或者我能干些什么如：我能够从事电子与通信工程领域及各类信息处理系统的研究，设计，制造，应用和开发等方面的技术工作及教学，管理工作。
我的未来或许就是上面述说中的一份工作。
不仅如此老师还告诉向我们介绍了关于电子电路模拟仿真的一些知识。在我们以后要学习电子电路设计的时候，我们不可能也没有条件在真的电路板上一下就要做好，所以我们可以利用模拟仿真计算机软件进行设计，一方面我们可以方便我们设计，可以随时修改。另一方面可以为我们节约成本，加快效率。在软件上设计好后，就可以做出样品了。
通过老师的又一番介绍，我更加有信心和兴趣去学习好这门课程了。这次实习一开始就给我了好一番启示。
我们今年刚开一门我们专业的一门基础课—《电路》。我们刚刚学完理论部分，我们这次实习的一个重要的一个部分就是要我们进行电路的实践部分。对这方面我本人开始非常感兴趣的。学习如何焊接。认识了解专业相关技术和设备。
电路的焊接对以我们来说是一个陌生的东西，我们到现在也不成一点了解。通过老师的介绍我们都大概明白了一些，而后老师给我们了一些工具有：工具盒，三种钳子（长尖的，剪线钳，还有电工专用钳）焊丝，焊烙铁，一块电路板，一些铜丝。我刚刚拿到这些工具都不知道拿来干些什么。老师向我们一一介绍了这些工具的作用和功能。而后老师对我们说“你们先把电路板中电子组件一一认清楚，然后你们用工具练习焊接，最后你们用铜丝做一个焊接的工艺品”，老师话音刚落，实验室就开始忙碌起来，大家开始各个练起来了。
而我也开始动起来，我开始拿起一片电路板，开始了解起来：
我刚看起来，一脑空白，不知道电路板上面东西是什么，我问老师，老师却对我说“你可以回去查书”，不好意思老师没有告诉我，我有一点失望，没有办法，只有靠自己了。我回去后我去查书看了看，最终看明白并且认清楚了各个元件。
我在学习认识这些电子元器件，不仅认识它们的名字，还认识理解了它们的功能和种类：
色环电阻及其参数识别：五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。
色环颜色代表的数字：黑0 、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9色环颜色代表的倍率：黑*1、棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、金*0.1、银*0.01
色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%测量：可以用色环电阻阻值速测软件，万用表直接测量。
二极管：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
三极管：塑料封装三极管三极识别：PNP，NPN三极：基极（B），集电极（C），发射机（E）面对三极管平面，从左到右，依次为E，B，C。电容器电解电容：可从引脚长短来识别，长脚为正，短脚为负，使用电解电容的时候，还要注意正负极不要接反。无极性电容电容标称值：电解电容一般容值较大，表示为xUF/yV,其中x为电容容值，y为电容耐压；通常在容量小于10000pF的时候，用pF做单位，而且用简标，如:1000PF标为102、10000PF标为103，当大于10000pF的时候，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是uF等等。
想想吧，电子元器件种类这么多，并且每一种电子元器件还要分，想想都难呀。我们以后还要学习更多的元器件，我们要最终学会自主研发，设计，等等。我的兴趣就油然而生，要好好学习呀。
我简要的学习了一下电子元器件知识后，我开始自己自主学习了。
而我们不仅要学会认识电子元器件，还要学会怎么把它们焊接在电路板是呢。以前我没有焊接过，也不知道焊烙铁怎么用。在老师的指导下我开始慢慢的焊起来。我开始把电路板上的元器件一拆下来。可是没有怎么简单。最后我费了好长时间才把它们一一拆下来。然后老师说为了练习我的焊接技术，我又把它们一一焊回去，在焊接的过程中，我学习并且明白了一些焊接的技巧。到现在我的焊接技术有了明显的提高。
最后快要下课时我们的同学们开始兴奋起来，我们自己每一个人焊接一个铜丝艺术品，也为了进一步提高我们的焊接水平，同学们开始忙碌起来，同学们的焊接的工艺品可谓是五花八门有：自行车，枪，飞机，乌龟，杯子等等。而我焊接的工艺品是一架直升飞机。
好在来老师看的不是这个，老师是要我们的焊接技术进一步提高。当时我焊这个飞机，可是费了不少力气呢。但我最终完工时，看到自己的第一个焊接作品时，心里有说不出的哪种快乐。在焊接作品的过程中我的焊接水平有了一个大进步。
通过这次得焊接实习为我的以后学习有了一个很好的开端，并且为我们以后的实习打下了一个很好的基础。我个人认为我们应该多参加这样的实习，这样我们的科学技术水平会有一个很大的提高，并且可以激发我们的兴趣，为以后的学习充满动力。我们学习起来也会更快乐和更主动的去学习，对我们的未来有很大的帮助，有利于我们为社会做更大的贡献。
随着社会的进步、经济和科技的发展，特别是计算机、程控交换、数字通信的发展，近些年来，移动通信系统以其显著的特点和优越性能得以迅猛发展，应用在社会的各个方面，在2003年全球移动用户仅有3亿，而预计到本世纪末全球移动用户将会更多。无线通信的发展潜力大于有线通信的发展，它不仅仅提供普通的电话业务功能，并能提供或即将提供丰富的多种业务，满足用户的需求。而我们现在所用的电话就是我们最熟悉的移动通信。
本次实习是结合学生大学所学专业基础课及技术基础课后进行的。实习的目的是通过在网络和通信实习基地的生产实践，使学生能将所学的理论和实践相结合，巩固消化所学的知识，培养实践操作技能，建立网络、信息系统集成概念，并为后继课教学及毕业环节打下基础。
这次我们的实习，告一段落了。通过这次的实习，我对我专业有了一个比较全面的了解，我对我以后的学习有了更大的兴趣和动力。我的各方面的特别是焊接水平有了一个比较全面的提高，我的技术水平有了一个很好的开端，为我以后的发展有了一个很好的基础，对我未来有一个很好的帮助，有利于我更好的学习和生活，为我的学习好我们专业知识的信心更足了。
