第30讲连续梁桥悬臂法.pptx

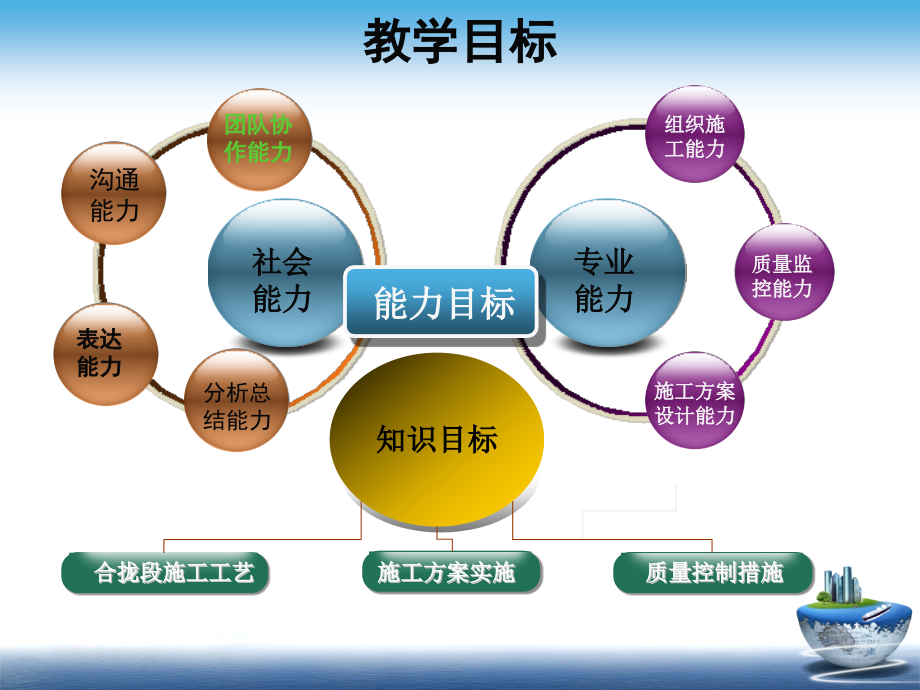

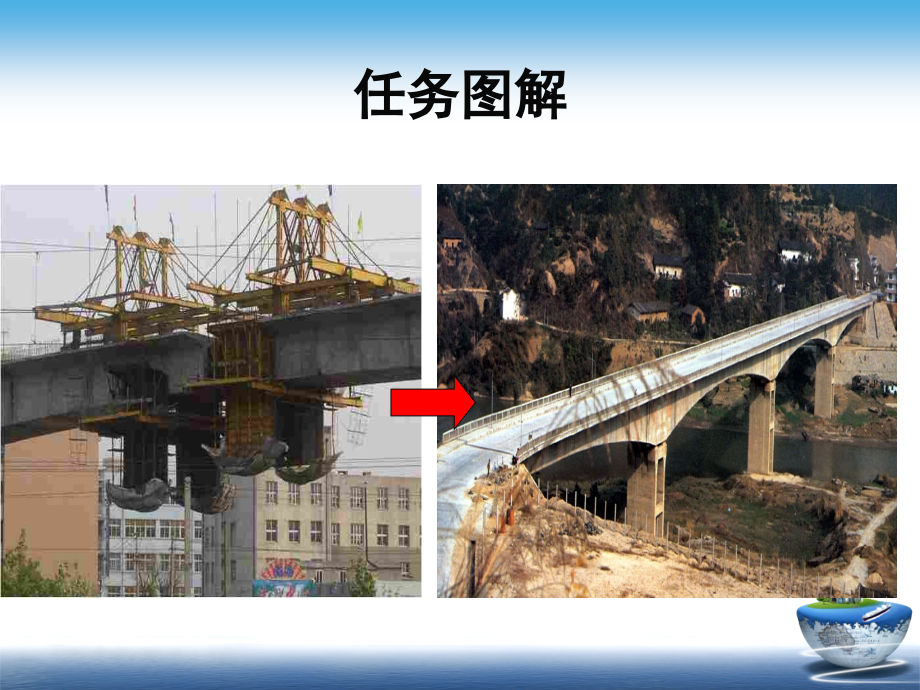

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,#,Click to edit Master title style,教学目标,能力目标,社会 能力,沟通 能力,表达 能力,分析总结能力,组织施 工能力,质量监 控能力,施工方案设计能力,专业 能力,团队协作能力,知识目标,合拢段施工工艺,施工方案实施,质量控制措施,任务图解,任务,1.,合拢施工流程,任务,2.,合拢前准备工作,任务,3.,合拢技术要求,任务,4.,质量控制措施,本,节,内,容,挂篮悬浇施工流程,在,0,块件上拼装挂篮,挂篮预压（可压一只挂篮，压的方式多样化）,立模、绑扎钢筋等,(,立模：定人、定时、设备、前锚点,),挂篮混凝土悬浇,挂篮前移（纵横向对称、后锚点牢固）,复习,边跨合龙段施工流程,挂篮悬浇最后一块悬浇段，并同时进行边跨支架现浇段,安装合龙段吊架（或利用挂篮）及水箱压重,安装边跨合龙段劲性骨架，并焊接一端,合龙段劲性骨架锁定,浇筑合龙段混凝土、张拉边跨合龙束,任务,1.,合拢施工流程,连续梁合龙前的墩、梁临时固结约束措施解除,一般讲，在两侧边跨合龙后，应立即解除墩梁临时固结措施，使梁成简支悬臂体系。,也有另一种情况，可以在中跨合龙后再解除墩梁临时固结措施。,采取上述哪一种解除方式，要与设计院沟通后才能确定，切勿自行确定。,梁临时固结约束措施解除,挂篮悬浇最后一块悬浇段，并同时进行边跨支架现浇段,安装合龙段吊架（或利用挂篮）及水箱压重,安装合龙段吊架（或利用挂篮）及水箱压重,合龙口的临时锁定支撑,内外刚性支撑锁定措施,外,(,或内,),刚性支撑和张拉临时束共同锁定,仅设刚性外（或内）刚性支撑锁定,临时锁定措施,安装边跨合龙段劲性骨架，并焊接一端,安装边跨合龙段劲性骨架，并焊接一端,合龙段劲性骨架锁定,浇筑合龙段钢筋绑扎,混凝土浇筑养护,张拉边跨合龙束,悬臂一定数量后，相邻悬臂,T,构标高联测,合龙前悬臂梁变形测量,(,两种典型天气测量,),合龙段混凝土施工压重：,压重数量（边跨不同）、方式及变形测量时间,边跨支架现浇的施工时序,劲性骨架一端首先焊接,任务,2,解析,.,合拢前准备工作,合龙段施工关键技术,劲性骨架焊接锁定：方式，方法,合龙段混凝土施工压重：压重数量、方式及变形测量时间,劲性骨架焊接锁定条件：温度与变形,合龙前悬臂梁变形测量,(,两种典型天气测量,),合龙段混凝土（强度、膨胀剂）及浇筑（时间）,任务,3,解析,.,合拢技术要求,合龙段施工关键技术,合龙张拉时的强度及时间,劲性骨架解锁,临时锚固设置及临时支座解除,任务,3,解析,.,合拢技术要求,合龙施工要点,选择日气温较低、温度变化幅度较小时锁定合龙口并灌注合龙段混凝土。,合龙口的锁定，应迅速、对称地进行，先将外刚性支撑一段与梁端预埋件焊接（或栓接），而后迅速将外刚性支撑另一端与梁连接，临时预应力束也应随之快速张拉。在合龙口锁定后，立即释放一侧的固结约束，使梁一端在合龙口锁定的连接下能沿支座左右伸缩。,合龙口混凝土宜比梁体提高一级，并要求,早强,为保证浇注混凝土过程中合龙口始终处于稳定状态，必要时浇注之前可在各悬臂端加与混凝土重量相等的配重，加、卸载均应对称梁轴线进行。,混凝土达到设计要求的强度后，先部分张拉预应力钢索，然后解除劲性骨架，最后按设计要求张拉全桥剩余预应力束，当利用永久束时，只需按设计顺序将其补拉至设计张拉力即可。,临时束的张拉力一般宜在,0.45,0.5Rjy,，以防在合龙过程中预应力束过载报废而需要重新更换新束。,合龙施工要点,任务,4.,质量控制措施,子任务,1,：,裂缝控制,子任务,2,：,块件错台,子任务,4,：施工监控,子任务,3,：,避免色差,0,块温度裂缝（可专题探讨）,控制混凝土内外温差小于,25,度,温降速率每天小于,2,度等,热水养生,箱梁表面收缩裂缝,及时养生、保湿养生,一个块件周期养生,箱梁顶面拉毛,沿纵向波纹管的纵向裂缝,箱梁底板崩裂,任务,4.,质量控制措施,箱梁表面收缩裂缝：洒水养护，拉毛处理,子任务,1,解析：,裂缝控制,箱梁表面收缩裂缝：洒水养护，拉毛处理,箱梁表面收缩裂缝：洒水养护，拉毛处理,沿纵向波纹管的纵向裂缝,原因分析：,1.,主拉应力超过预应力索和普通钢筋抗剪力及混凝土抗拉强度，或者拆模过早；,2.,预应力索道方向的裂缝混凝土受到较集中地压应力，保护层混凝土不足以抵抗拉应力；,3.,普通钢筋网，间距过大，不能满足抗裂要求；,4.,施工临时荷载超载作用点产生过大的集中应力。,预防措施：,1.,布置弯起预应力钢筋及抗裂钢筋；,2.,锚具后设置钢筋网片；,3.,养护到达龄期强度,4.,施工工况、工艺流程必须与设计相符。,箱梁底板崩裂,预应力管道位置不准确，定位不牢靠，,保护层过薄，混凝土强度低，张拉过早。,关键在于锚点要紧固,如何准确处理错台,正常块件接缝控制（顺直）,子任务,2,解析：,模板色差,混凝土布料,两层混凝土时间间隔,层与层直接混凝土振捣,子任务,3,：,避免色差,观念更新之三：挂篮悬浇施工监控,引入预抛高进行线形控制,增加悬浇块件结束后的施工工况测量,减少应力监控数量,子任务,4,：施工监控,调整依据：,挂篮预压及软件模拟计算模型，引入预抛高进行线形控制，增加悬浇块件结束后的施工工况测量，应力监控数量。,计算方法：,调整模板系统：,测量应力应变,连续梁桥合拢施工流程；,合拢前准备工作；,连续梁合拢施工要求；,连续梁施工控制。,总 结,作业：,教材,P199,，,5.31,Thank You!,谢谢！,
