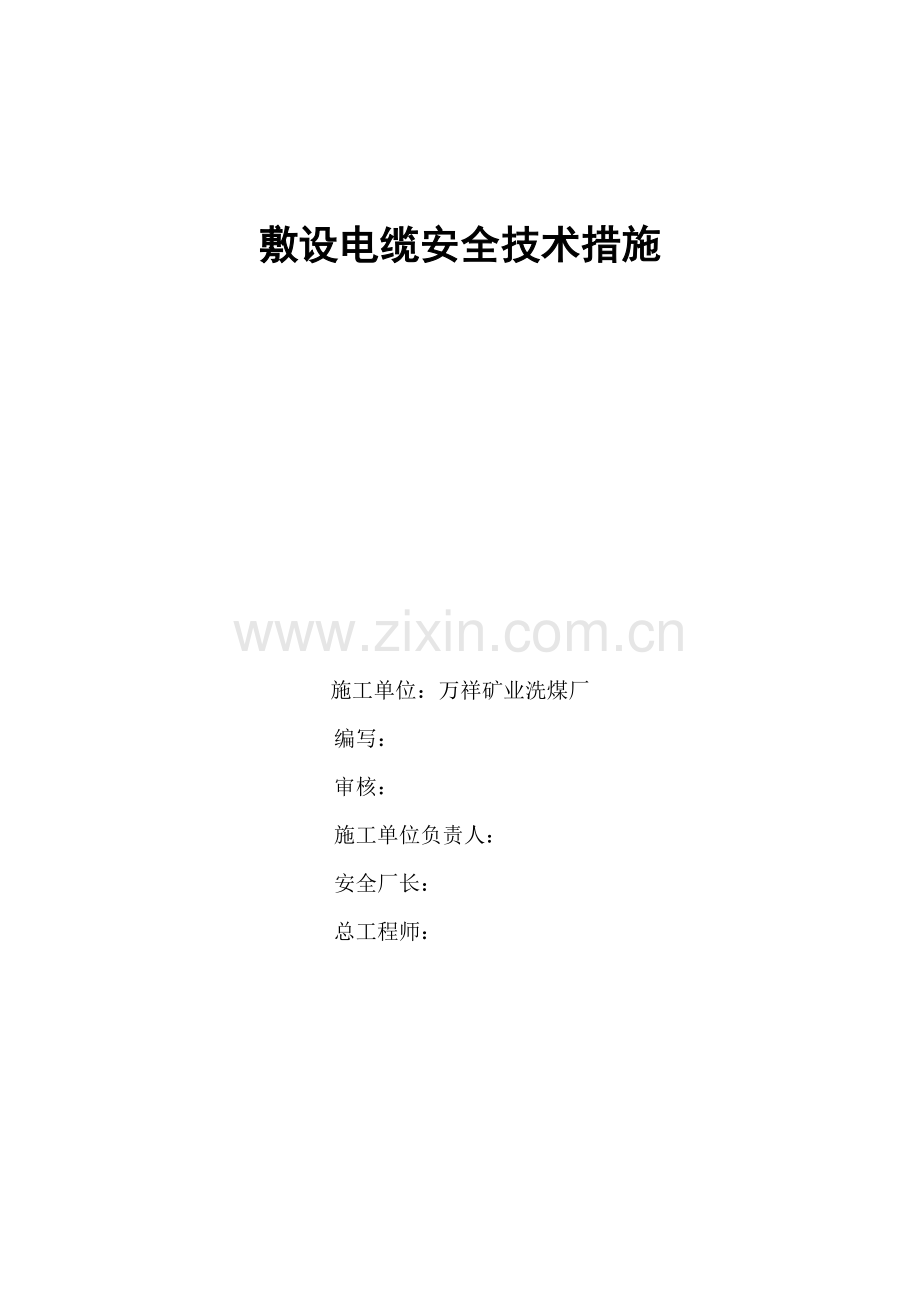

敷设电缆安全技术措施

施工单位：万祥矿业洗煤厂
编写：
审核：
施工单位负责人：
安全厂长：
总工程师：

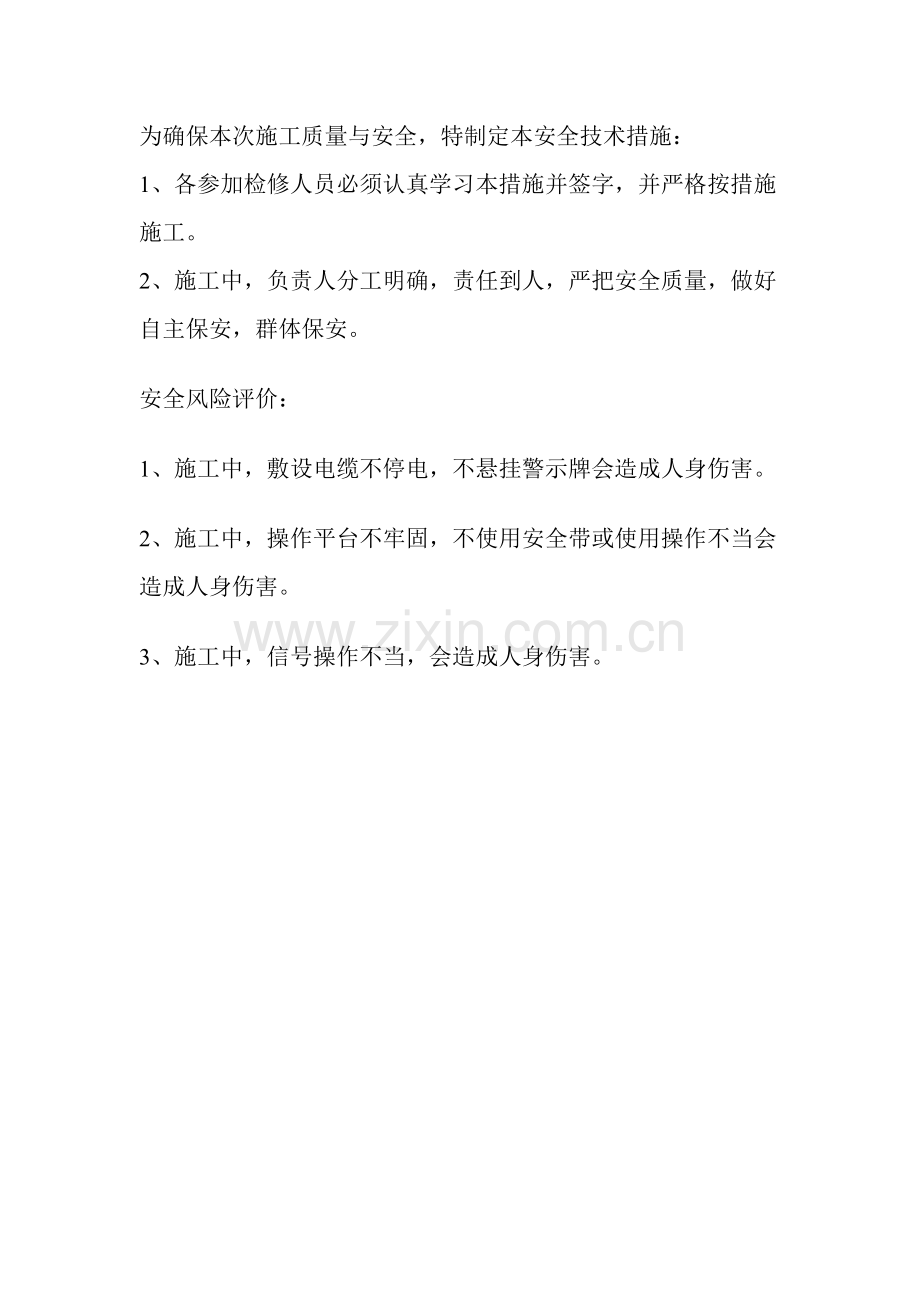

为确保本次施工质量与安全，特制定本安全技术措施：
1、各参加检修人员必须认真学习本措施并签字，并严格按措施施工。
2、施工中，负责人分工明确，责任到人，严把安全质量，做好自主保安，群体保安。
安全风险评价：
1、施工中，敷设电缆不停电，不悬挂警示牌会造成人身伤害。
2、施工中，操作平台不牢固，不使用安全带或使用操作不当会造成人身伤害。
3、施工中，信号操作不当，会造成人身伤害。

一、施工内容：
　 根据洗煤厂储转运系统设备安装的需要，需在新系统敷设两组动力电缆线。
二、施工人员组织：
施工负责人：
施工人员：
检修时间：

三、主要施工方案：
　　1．电缆敷设区域必须有足够的照明；电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。
　　2．编制电缆敷设明细表，确定电缆的型号规格、编号、敷设顺序.
　　3.规划电缆敷设路线图，根据线路图结合现场实际情况来安排部署人员到位。在电缆的起点和终点或者关键部位上安排专业电工操作，其他地方就由其他非电专业工人员操作，由专业技术人员现场统一指挥。作业人员全员必须接受施工技术交底并办理交底签证手续。
　　4.制定电缆敷设计划，根据计划合理的安排日程进度。
　　5.施工流程
　　机具布置――――电缆盘布置、开盘检查―――电缆展放――――电缆敷设、固定――――接头制作及附加安装
　　6.技术、质量、安全要求
　　1）电缆敷设前参考电缆敷设明细表仔细校对电缆型号、规格，是否符合图纸要求。用摇表（500V）测量，电缆绝缘电阻大于1兆欧。
　　2）在放线架处、各转角都需配备一台对讲机，以便随时联络。
　　3）搬运电缆时，不应使电缆松散及受伤，电缆盘应按电缆盘上箭头所指方向滚动。
4）电缆用人工牵引搬运，搬运人员要站在电缆的同一侧。电缆搬运时一定要听统一号令、统一步伐，速度要均匀，严禁奔跑。
5）垂直运输时电缆的前端要有绳索牵引以防止电缆突然坠落伤人。
　　6）展放过程中，要用放线架顺直展放，杜绝使电缆产生扭劲，每一处工作人员应严密监视电缆敷设情况，一旦有问题应立即停止牵引，并报告指挥、技术人员，待问题处理后，才继续展放。
　　7）电缆进入配电室内终端处时，要保证足够的预留长度。
　　8）电缆敷设完毕，应组织人力进行整理、固定。电缆桥架里的电缆要码放顺直整齐，严禁交叉、混缠、扭曲，拐弯弧度应一致，电缆弯曲半径不小于10倍电缆直径。
　　9）每一根电缆敷设完毕后要有专人在电缆的两头进行挂牌。电缆标牌上要标明电缆规格型号回路编号以及另一端的配电箱编号。
　　10）有明显机械损伤的电缆严禁敷设，电缆敷设时，应防止电缆之间及缆与其他硬物之间的磨擦。
　　11）电缆与保温层平行敷设时距离不小于500mm，交叉敷设时不小于200mm，电缆与非保温热表面距离不小于1m。
　　12）在高空桥架上面的人员要有足够的照明，必须配备和正确使用安全带。
　　13）电缆敷设水平段每隔800mm绑扎一道，垂直段每个支架上绑扎一道，拐弯处每200~300mm固定绑扎一道，在控制盘前300~400mm固定绑扎一道，在接线盒前150~300mm固定绑扎一道。
14）每根电缆放出时、每根电缆敷设结束时都必须进入复核程序，即核对电缆的型号规格、始端名称、末端名称等并做好记录。
四、施工人员签字：
