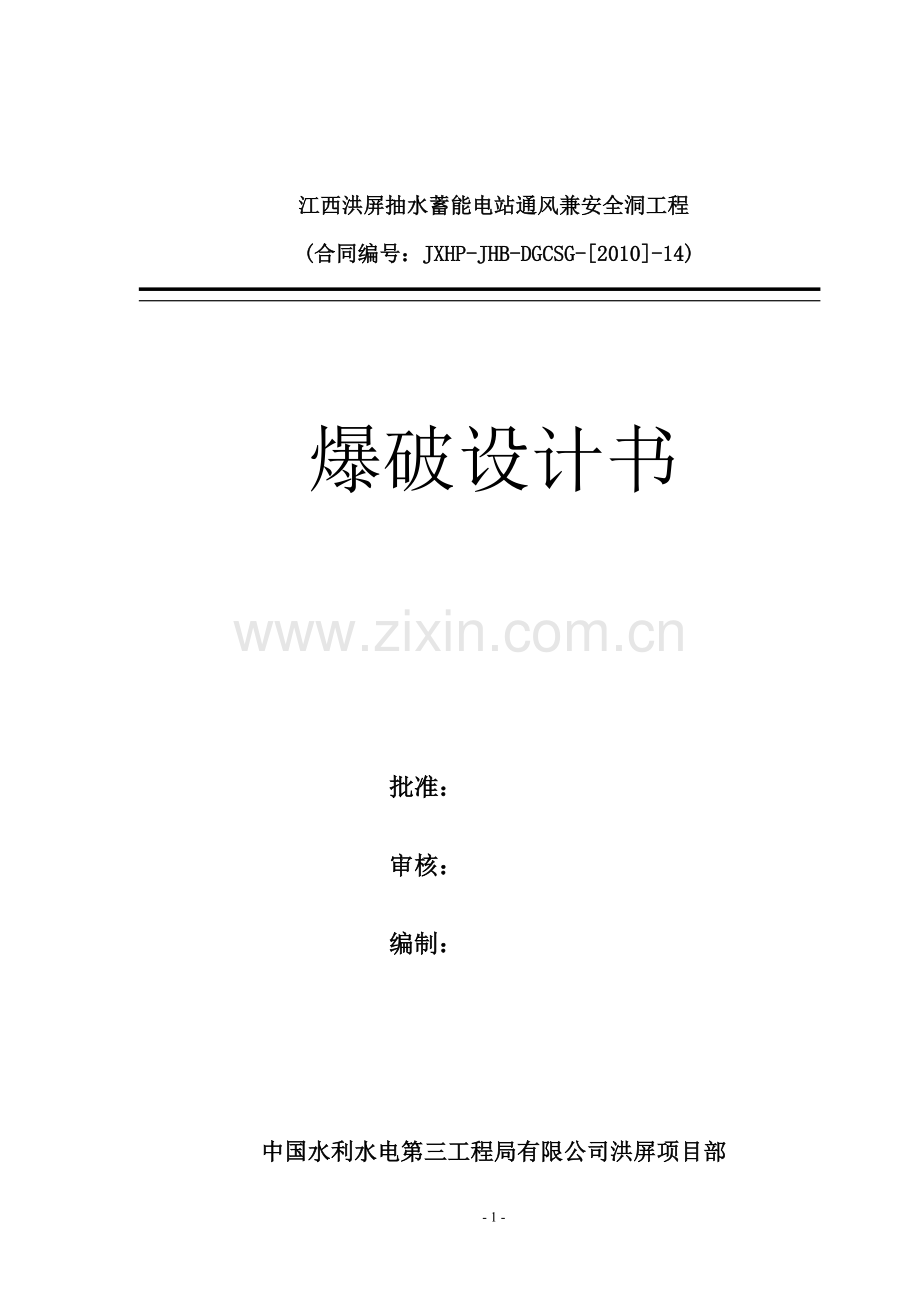

江西洪屏抽水蓄能电站通风兼安全洞工程
(合同编号：JXHP-JHB-DGCSG-[2010]-14)

爆破设计书

批准：
审核：
编制：

中国水利水电第三工程局有限公司洪屏项目部

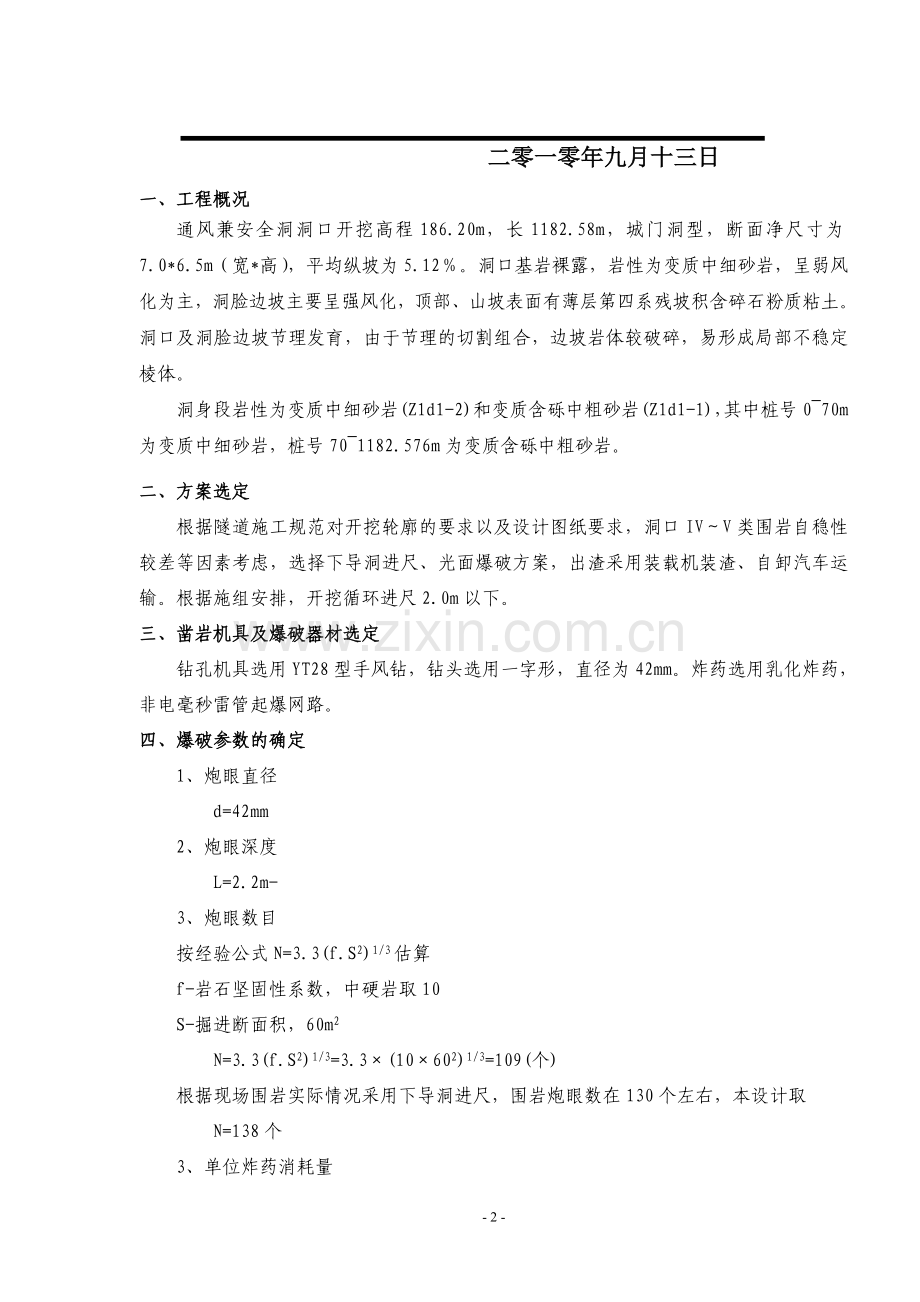

二零一零年九月十三日
一、工程概况
通风兼安全洞洞口开挖高程186.20m，长1182.58m，城门洞型，断面净尺寸为7.0*6.5m（宽*高），平均纵坡为5.12％。洞口基岩裸露，岩性为变质中细砂岩，呈弱风化为主，洞脸边坡主要呈强风化，顶部、山坡表面有薄层第四系残坡积含碎石粉质粘土。洞口及洞脸边坡节理发育，由于节理的切割组合，边坡岩体较破碎，易形成局部不稳定棱体。
洞身段岩性为变质中细砂岩(Z1d1-2)和变质含砾中粗砂岩(Z1d1-1)，其中桩号0~70m为变质中细砂岩，桩号70~1182.576m为变质含砾中粗砂岩。
二、方案选定
根据隧道施工规范对开挖轮廓的要求以及设计图纸要求，洞口IV～V类围岩自稳性较差等因素考虑，选择下导洞进尺、光面爆破方案，出渣采用装载机装渣、自卸汽车运输。根据施组安排，开挖循环进尺2.0m以下。
三、凿岩机具及爆破器材选定
钻孔机具选用YT28型手风钻，钻头选用一字形，直径为42mm。炸药选用乳化炸药，非电毫秒雷管起爆网路。
四、爆破参数的确定
1、炮眼直径
d=42mm
2、炮眼深度
L=2.2m-
3、炮眼数目
按经验公式N=3.3(f.S2)1/3估算
f-岩石坚固性系数，中硬岩取10
S-掘进断面积，60m2
N=3.3(f.S2)1/3=3.3×(10×602)1/3=109(个)
根据现场围岩实际情况采用下导洞进尺，围岩炮眼数在130个左右，本设计取
N=138个
3、单位炸药消耗量
根据相关规范要求，一般为（1.1~1.3）Kg/m3，本设计取
q=1.25 Kg/m3
4、每循环炸药总量
Q=qv=qSLη
η-炮眼利用率，一般为0.8~0.95,本设计取0.9
Q =qSLη=1.25×60×2.2×0.91=150.5Kg
5、光面爆破参数
（1）最小抵抗线
按经验公式Wmin=（10~20）d=420~840 mm，本设计取
Wmin=60cm（拱部）
Wmin=60cm（边墙）
（2）孔距
按经验公式a=(0.6~0.8) Wmin确定
a=(0.6~0.8) × 60cm=36~48 cm，本设计取
a=50 cm（拱部）（边墙）
（3）单孔装药量
根据经验数值线装药密度q为（0.15~0.3）Kg/m
Q=ql=（0.15~0.3）×2.2=(0.45~0.9) Kg， 本设计取
Q=0.6 Kg
五、炮眼布置
见附图.
六、掏槽形式、装药结构及起爆网路
见附图.
七、装药参数表
见附图.
八、爆破效果检验
每次爆破后，对爆破效果进行评定，其超欠挖量、炮眼痕迹保存率、炮眼利用率是否满足铁路隧道光面爆破质量评定标准，岩石块度大小是否适宜装运。通过不断调整爆破参数来提高爆破质量。
九、安全技术措施
总的要求是爆破作业严格按照《爆破安全规程》操作，并特别注意以下几点：
1、严禁在残眼上打钻。
2、炸药加工应在专用加工房进行。
3、采用木制或竹制炮棍装药。
4、放炮时要发出使周围的人能听到或看到的预警信号，并在确认其他施工人员已撤至安全地点后才能起爆。
5、爆破后应等待15分钟后爆破人员才能进入爆破点检查，并确认无瞎炮和其它危险情况后其他人员才能进入爆破区。
6、如出现瞎炮，应由爆破人员妥善处理，处理过程中，其他施工人员不能进入爆破区。
