GPS 9001定位器
一、 用户指南

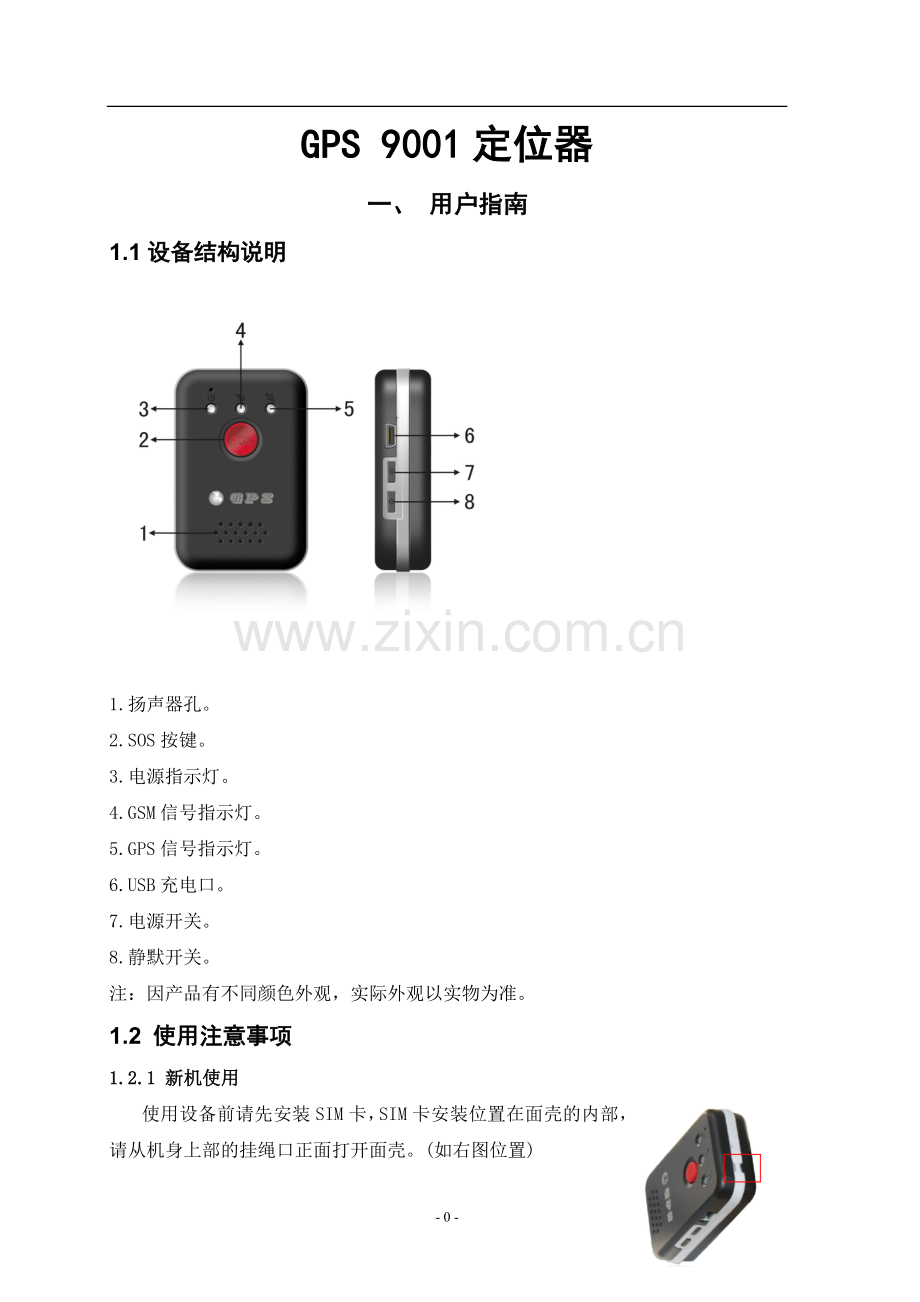

1.1设备结构说明

1.扬声器孔。
2.SOS按键。
3.电源指示灯。
4.GSM信号指示灯。
5.GPS信号指示灯。
6.USB充电口。
7.电源开关。
8.静默开关。
注：因产品有不同颜色外观，实际外观以实物为准。
1.2 使用注意事项
1.2.1 新机使用
使用设备前请先安装SIM卡，SIM卡安装位置在面壳的内部，请从机身上部的挂绳口正面打开面壳。(如右图位置)

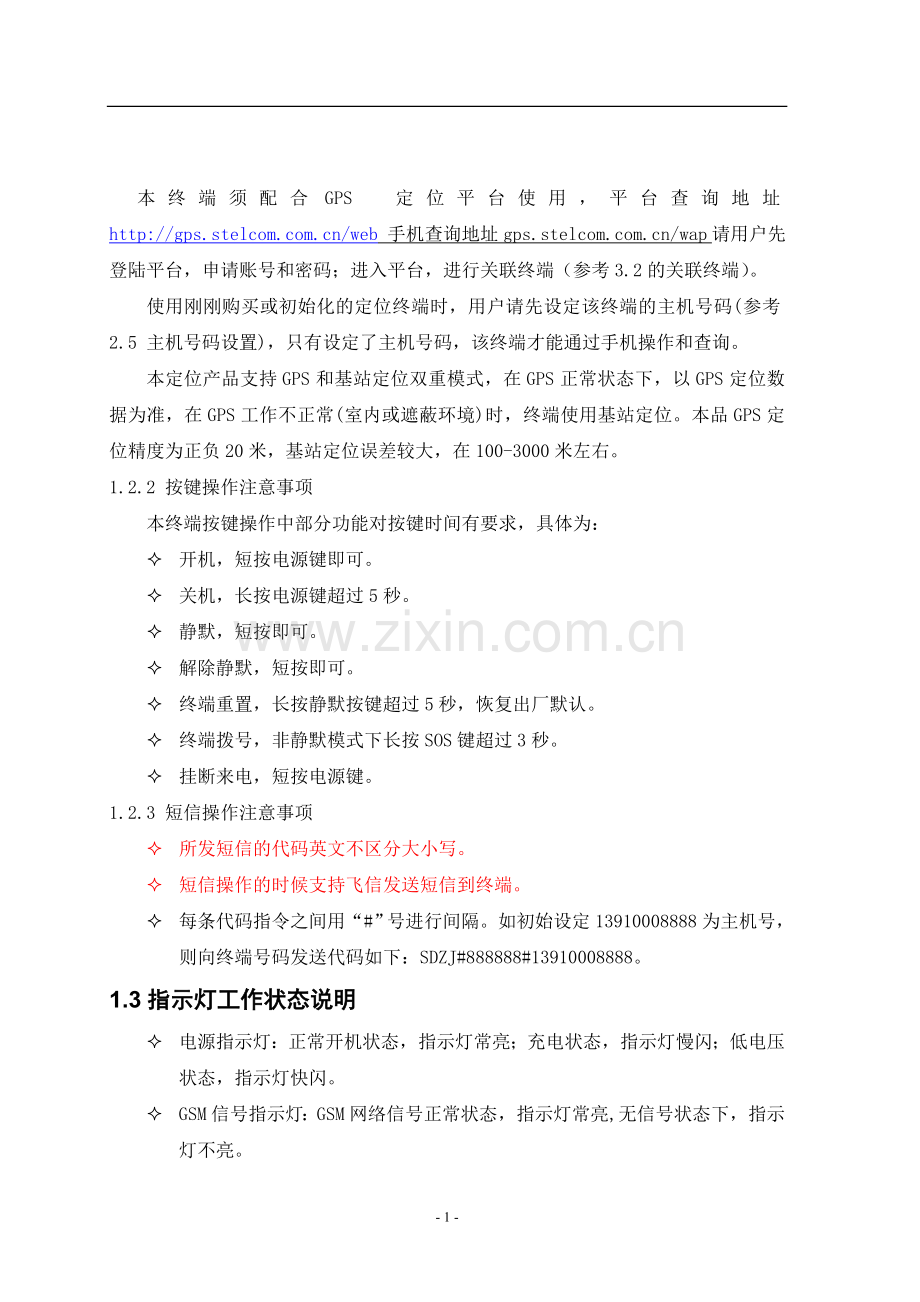

本终端须配合GPS定位平台使用，平台查询地址 手机查询地址
使用刚刚购买或初始化的定位终端时，用户请先设定该终端的主机号码(参考2.5 主机号码设置)，只有设定了主机号码，该终端才能通过手机操作和查询。
本定位产品支持GPS和基站定位双重模式，在GPS正常状态下，以GPS定位数据为准，在GPS工作不正常(室内或遮蔽环境)时，终端使用基站定位。本品GPS定位精度为正负20米，基站定位误差较大，在100-3000米左右。
1.2.2 按键操作注意事项
本终端按键操作中部分功能对按键时间有要求，具体为：
² 开机，短按电源键即可。
² 关机，长按电源键超过5秒。
² 静默，短按即可。
² 解除静默，短按即可。
² 终端重置，长按静默按键超过5秒，恢复出厂默认。
² 终端拨号，非静默模式下长按SOS键超过3秒。
² 挂断来电，短按电源键。
1.2.3 短信操作注意事项
² 所发短信的代码英文不区分大小写。
² 短信操作的时候支持飞信发送短信到终端。
² 每条代码指令之间用“#”号进行间隔。如初始设定13910008888为主机号，则向终端号码发送代码如下：SDZJ#888888#13910008888。
1.3指示灯工作状态说明
² 电源指示灯：正常开机状态，指示灯常亮；充电状态，指示灯慢闪；低电压状态，指示灯快闪。
² GSM信号指示灯：GSM网络信号正常状态，指示灯常亮,无信号状态下，指示灯不亮。
² GPS信号指示灯：定位过程中，指示灯亮， 无信号或者休眠状态，指示灯不亮。
² 静默状态，所有的指示灯不亮。
² 电量不足报警：在未充电情况下，如果电源灯闪烁，表示终端电量不足(小于10%)，同时终端还会发出嘀嘀嘀、嘀嘀嘀的报警声，请尽快充电。在静默状态下，终端不会通过声光报警，终端会发送一条短信给主机，提醒充电。

6
- -
二、终端操作指南
2.1开机
终端关机状态下，短按右侧上方的电源按钮。
2.2 关机
终端开状态下，长按右侧上方的电源按钮（5秒以上）。
2.3 终端注册
首次使用，终端插入初始SIM卡（SIM卡PIN码不能开启，同时需要开通GPRS流量），开机后自动向平台发起注册，无需操作；如果SIM卡未开通GPRS流量，将注册失败。
2.4 主机号码设置
手机编写并发生短信“SDZJ#系统密码#待设置主机号码”到终端号码（系统密码默认6个“8”）：如初始设定13910008888为主机号，则向终端号码发送代码如下：SDZJ#888888#13910008888；终端返回短信“主机设置成功 ”（主机只能有一个，可通过当前主机设置新的主机号码，替换之前旧的主机号码 ）。
2.5副机号码设置
主机编写并发生短信“SDFJ#系统密码#副机号码”到终端号码（系统密码默认6个8），终端返回短信“副机设置成功，目前已设置X个副机，一共可以设置三个副机 "（副机最多支持三个，超过三个副机后，再次设置自动替换最早的副机号码，依此类推 ）。
2.6系统密码修改
主机发送“MMSD#原密码#新密码”（密码为六位数字）到终端号码，终端返回短信“密码修改成功,请记住密码 ”。
2.7工作模式设置
工作模式分为3种模式：通过主机发送“SDMS#X”（X为1、3、4）到终端号码进行切换；模式2的切换是发送“SDMS#2#XX#”（XX取值范围1-3600秒）。（只能通过主机发送短信到GPS终端进行切换工作模式）。
【模式1】默认模式(随速模式)：终端将根据运动速度来调整GPS采样频率，保证最好的轨迹采样精度。
【模式2】自定义模式：终端开启GPS连接的间隔时间由用户自定义，范围1-3600秒(用于车辆或者高速移动物品定位的用户，建议设定为10秒，用于个人步行定位的，建议设定为60-120秒)。
【模式3】被动模式：终端收到位置查询短信后，才启动GPS功能；(被动模式可以保持终端在无外接电源时长时间工作)。
【模式4】车载模式：终端用车载电源时刻充电，每隔5s采样定位信息，两分钟上报给平台。如果断开车载充电会发送电源断开的告警短信提醒主机用户。（车载版本的终端车载模式为默认模式）。
2.8静默模式
短按终端右侧下方的静默键可实现静默模式；静默模式将关闭声响及灯光，同时开启监听模式（主机或副机来电自动接听，接通后仅对方可以听到终端的声音，终端侧无声音），静默模式主要用于安全监控。
2.9 终端参数重置
终端重置有两种模式：一、长按静默键5秒以上；二、主机或副机编辑并发送短信“ZDCZ”到终端；两种方式都可以起到终端重置功能。重置后以下参数恢复为默认值：主机号，副机号，密码，工作模式重置为默认值；终端重置后，如果需要重新用手机与终端通信，则需要再次设定主机。
2.10.发送紧急求救短信
静默模式下长按SOS键3秒以上，向主机及副机发出求救短信，主机和副机同时收到求救短信“请注意，有紧急情况 ”；
2.11.定向通话
工作模式下，长按SOS键3秒钟以上，呼叫主机号码，主机接听后可进入语音通话，通话中可短按电源开关键挂断通话；若由于网络或主机原因，未能实现通话，则终端主动发送短信“请注意，有紧急情况。”到主机
工作模式下，主机或副机号码来电，终端振铃 ，可按SOS接听并通话，也可短按电源开关键拒接来电。
2.12.终端状态查询
主机编辑并发送短信“ZDZT”到终端号码，终端返回信息：目前工作模式，设定的主机、副机号码，电池电量，终端IMEI号 。
2.13.单机位置查询
主机或副机编辑并发送短信“WZ”到终端号码，返回信息包括：你好，目前终端位于经度、纬度；终端方向、速度、电池容量。如果您的终端无法与平台连接，那么终端将按照单机位置查询方式返回相应位置信息。
2.14.联机位置查询
主机或副机编辑并发送短信“DZXX”到终端号码，返回信息包括：您好！日期,定位方式(GPS定位或基站定位)经度、纬度， 具体地名或参考物、终端方向、速度、电池容量。联机位置查询必须在终端与平台连接时方可使用。
2.15.布防、撤防（该功能是和平台配合进行）
主机（13950008888）编辑并发送短信“TCGJ#1”到终端（13950001111），返回信息“停车告警设置成功”，完成布防。平台启动设定的告警区域，当终端在GPS定位状态下，超出告警区域，终端会给主机发送“终端超出限制的范围”短信告知。主机（13950008888）编辑并发送短信“TCGJ#0”到终端（13950001111），返回信息“停车告警设置成功”,完成撤防

三、平台操作指南
3.1 用户注册
要使用GPS定位平台的各项功能，首先需要用户登陆GPS定位平台。GPS定位平台地址为：
注册时输入以下信息：
² 昵称，用户希望在平台上显示的名称。
² 账号，用户登陆号（平台与手机一致）。
² 密码，建议6位以上密码。
²
3.2 关联(解除关联)终端
注册用户登陆后，即可以使用平台的各项功能，如果想查看某个终端的使用情况，必须将该终端绑定到用户的账号之下；进入平台后，左下角有个“关联终端”的选项，进入后会弹出个窗口，请根据提示输入终端IMEI号、SN号、终端名称（如下图），进行关联终端。该终端就成功关联到您的账号下。为保护您的隐私和终端安全，终端IMEI号和SN号不要同时被他人知晓。注意：在关联终端时候要确保你的终端插上卡，并保持开机状态。

用户同样可以解除终端关联，为了用户信息安全，只有被解除关联的终端，才能被其他用户所关联和管理。
3.3 监控中心

监控中心可以查看所绑定终端的位置信息，也可以自由选择查看设备的不同状态，同时也可以通过每台终端图标来获取终端的状态：灰色表示离线，红色表示停止，绿色表示运动。
3.4 实时监控

实时监控功能可以实时显示在线终端目前的实际位置信息。单击图标，地图上显示的该终端停止运动的时间地点及停留的时长。
3.5 轨迹回放

方便用户查询某段时间内终端设备运行的轨迹，可选择终端名称或IMEI号，设置起止时间和播放速度，然后选择播放即可。（注：轨迹回访设定的时间在一周内自由选择，选的时间越长，加载的数据越多，可能会稍微慢些。数据的保存时间为一个月）。
3.5 电子围栏

电子围栏可根据用户需要设置任意多边形，并把这个多边形设定为终端的安全范围，如果终端位置超出范围，终端会向主机发送报警信息。在地图上有5个图标，方便大家的操作。
3.6 地图标注
用户可以对自己感兴趣的位置进行文字标注，以备查看，文字标注可以保存或删除。
3.7 终端操作
为方便用户使用平台和终端互动，平台提供部分终端参数配置和查询功能。用户可以先将鼠标移至终端名称处，此时终端名称的右侧会出现下图红框中的图标，点击不同图标分别具有终端状态查询、终端工作参数配置、重置终端密码的功能。当在平台上进行终端操作完毕时，需要对终端进行重置，修改才能成功。
