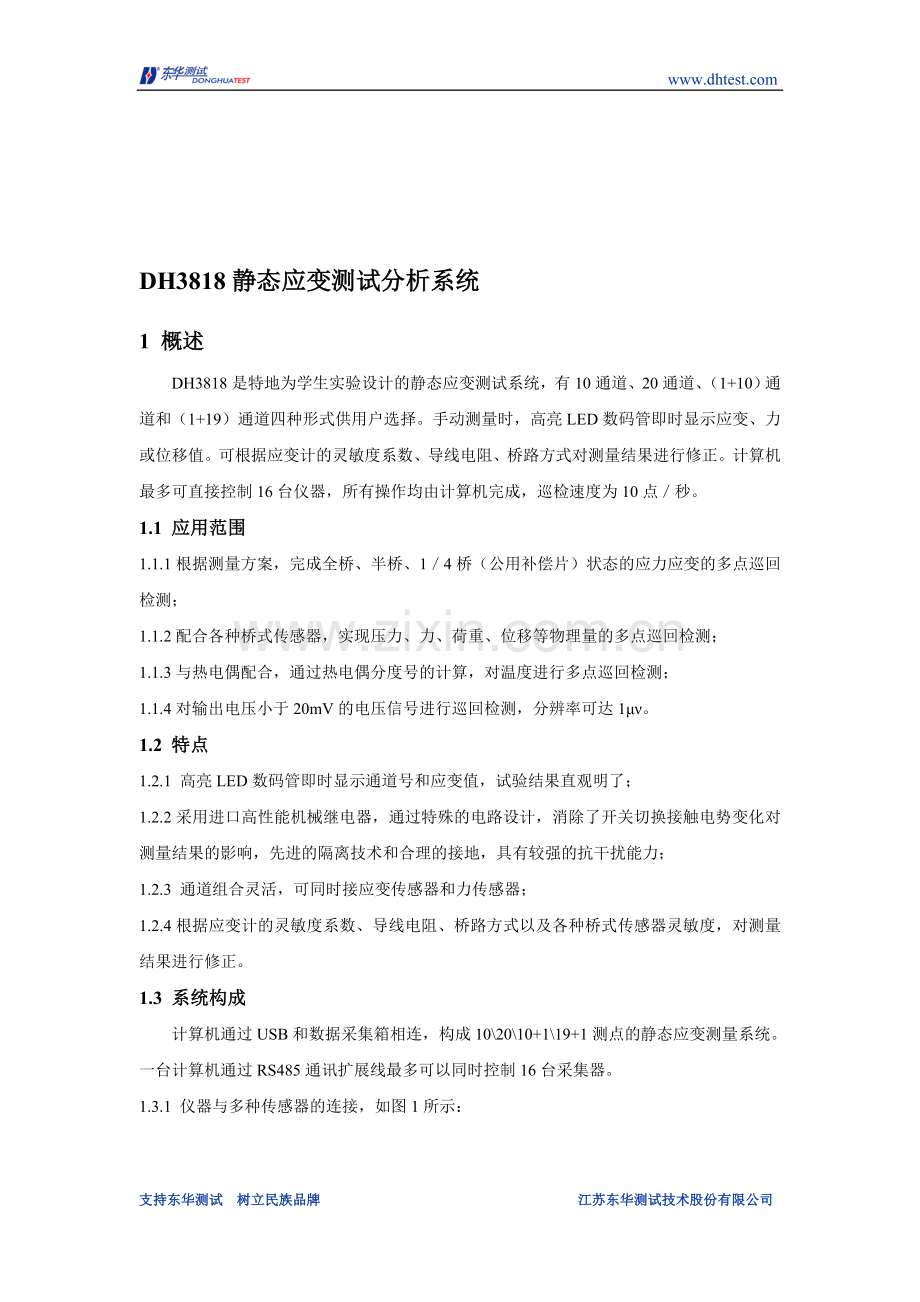

DH3818静态应变测试分析系统
1 概述
DH3818是特地为学生实验设计的静态应变测试系统，有10通道、20通道、（1+10）通道和（1+19）通道四种形式供用户选择。手动测量时，高亮LED数码管即时显示应变、力或位移值。可根据应变计的灵敏度系数、导线电阻、桥路方式对测量结果进行修正。计算机最多可直接控制16台仪器，所有操作均由计算机完成，巡检速度为10点／秒。
1.1 应用范围
1.1.1根据测量方案，完成全桥、半桥、1／4桥（公用补偿片）状态的应力应变的多点巡回检测；
1.1.2配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测；
1.1.3与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测；
1.1.4对输出电压小于20mV的电压信号进行巡回检测，分辨率可达1μν。
1.2 特点
1.2.1 高亮LED数码管即时显示通道号和应变值，试验结果直观明了；
1.2.2采用进口高性能机械继电器，通过特殊的电路设计，消除了开关切换接触电势变化对测量结果的影响，先进的隔离技术和合理的接地，具有较强的抗干扰能力；
1.2.3 通道组合灵活，可同时接应变传感器和力传感器；
1.2.4根据应变计的灵敏度系数、导线电阻、桥路方式以及各种桥式传感器灵敏度，对测量结果进行修正。
1.3 系统构成
计算机通过USB和数据采集箱相连，构成10\20\10+1\19+1测点的静态应变测量系统。一台计算机通过RS485通讯扩展线最多可以同时控制16台采集器。

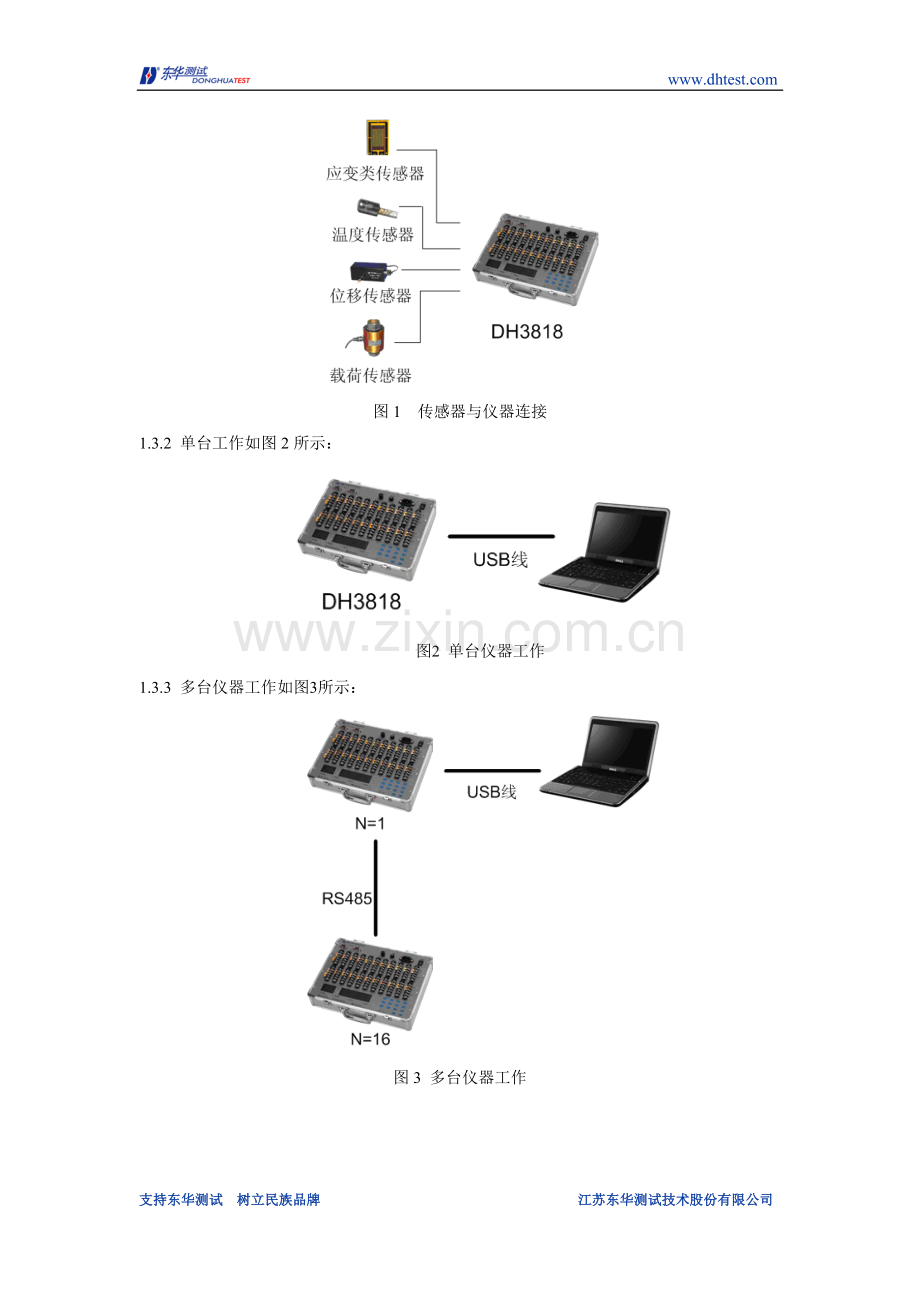

1.3.1 仪器与多种传感器的连接，如图1所示：

图1 传感器与仪器连接
1.3.2 单台工作如图2所示：

图2 单台仪器工作
1.3.3 多台仪器工作如图3所示：

图3 多台仪器工作

1.4 硬件功能
1.4.1 直观的测量结果显示：高亮数码管直接显示测量结果，人性化的按键操作，实验人员在现场无计算机的情况下，通过数码管显示直接查看各个测点的工作情况；
1.4.2 通过计算机联网观察实验情况：在教学实验室由一台计算机通过USB控制多台仪器，最多可同时直接观察16台仪器的测试状态，老师能掌握每个实验组的实验情况，提高课堂实验教学质量。
1.5 软件功能
1.5.1多种桥路方式程控切换：通过软件程控设置全桥、半桥、1/4桥（三线制自补偿）的状态，使用方便灵活，操作简单；
1.5.2 自动修正：根据桥路方式、应变计电阻、导线电阻、应变计灵敏度系数，系统完成对测量结果的自动修正；
1.5.3采用中文Windows应用软件，完成对仪器的预调平衡，测量参数设置，实时显示测量曲线（包括x－y函数图形），数值、应力和应变花计算，满足静态桩基抗压、抗拔、水平载荷试验；
1.5.4根据传感器的输出灵敏度及热电偶的分度号和冷端温度，完成被测物理量单位量纲的归一化，并直接显示被测物理量。
1.6 技术指标
1.6.1 测量点数：10点/20点(用户自选)；
1.6.2 适用应变片电阻值：50～10000Ω任意设定；
1.6.3 应变片灵敏度系数：1.0～3.0自动修正；
1.6.4 供桥电压：2V(DC)；
1.6.5 测量应变范围：±19999με；
1.6.6 最高分辨率：1με；
1.6.7 系统示值误差：不大于0.5％±3με；
1.6.8 零漂：不大于4με/4h（程控状态）；
1.6.9 自动平衡范围：±15000με(应变计阻值的±1.5%)；
1.6.10 长导线电阻修正范围：0.0～100Ω；
1.6.11 通讯方式：与计算机通讯采用USB接口，仪器间扩展采用RS485；
1.6.12 电源：220V±10％ 50Hz±2％；
1.6.13 使用环境：GB6587.1-86-Ⅱ；
1.6.14 外形尺寸：353mm×291mm×105mm(长×宽×高)便携机箱。
1.7 使用环境
1.7.1温度：
⑴贮存条件：-40℃～60℃
⑵极限条件：-10～50℃
⑶工作范围：0～40℃
1.7.2湿度：
⑴工作范围：40℃（20～90）%RH
⑵贮存条件：50℃ 90%RH24h
1.7.3振动（非工作状态）：
⑴频率循环范围：5～55～5Hz
⑵驱动振幅（峰值）：0.19mm
⑶扫频速率：小于或等于1倍频程/min
⑷在共振点上保持时间：10min
⑸振动方向：x、y、z
2 产品典型应用案例
序号
工程名称
项目介绍
图片资料
1
兰州悬索桥通车前载荷实验
悬索桥进行加载测试，通过荷载试验了解悬索桥在试验荷载作用下的实际工作状态，判断悬索桥结构的安全承载能力及评价悬索桥的营运质量。

2
兰州石油机械研究所
使用DH3818对其设计的石油加工换热器进行注水压力测试，可以通过面板上的数码显示管直接读出测量数据，方便快捷地完成换热器耐压测试。

3
上海大学力学实验室
通过对钢结构模型进行静载试验，测出钢结构测试断面的最大应力或应变，根据测量获得数据对桥梁进行性能评估。

4
羊山港轮胎吊实验
测量动臂在载荷情况下的的应变应力，评估动臂的最大载荷能力，为以后轮胎吊的安全运行提供依据。

3 部分用户名单
序号
业主名称
配置（台）
购买时间
1
同济大学航空航天学院力学实验中心
DH3818(10测点 66台）
2009-07-04
2
盐城工学院
DH3818（10测点 5台）
2008-12-02
3
吉林大学汽车动态模拟国家重点实验室
DH3818（10测点 1台）
2009-12-03
4
新疆石河子大学
DH3818(10测点 5台）
2008-04-10
5
南京理工大学理学院
DH3818（10测点 1台）、控制软件（1套）
2008-10-22
6
南通大学建筑工程学院
DH3818（10测点 18台）
2009-12-08
7
浙江大学
DH3818(10测点 1台）
2009-03-11
8
贵州毕节学院
DH3818（10测点 8台）、控制软件（1套）
2008-11-15
9
云南农业大学
DH3818（10测点 4台）
2008-03-24
10
重庆交通大学
DH3818（10测点 5台）、控制软件（1套）
2008-05-12
11
哈飞工业集团汽车发动机研发中心
DH3818（20测点 1台）
2008-03-10
12
61489部队
DH3818（20测点 1台）
2009-12-04
13
中南大学铁道校区
DH3818（20测点 5台）（USB口）
2010-05-10
14
西安交通大学
DH3818（10测点 10台）、DH3818-X05-5测点显示器（5台）、控制软件（1套）
2010-04-09
15
清华大学力学实验室
DH3818-3(19+1测点 15台）、控制软件（1套）
2009-12-05
16
哈尔滨工业大学
DH3818（10测点 3台）
2008-01-15
17
浙江大学航空航天学院力学教学实验中心
DH3818(10测点 10台）、控制软件（1套）
2009-12-25

4 附录
4.1计量报告
4.2环境实验报告
4.3其他第三方检测报告
