进阶练习二　电压表、电流表的示数变化

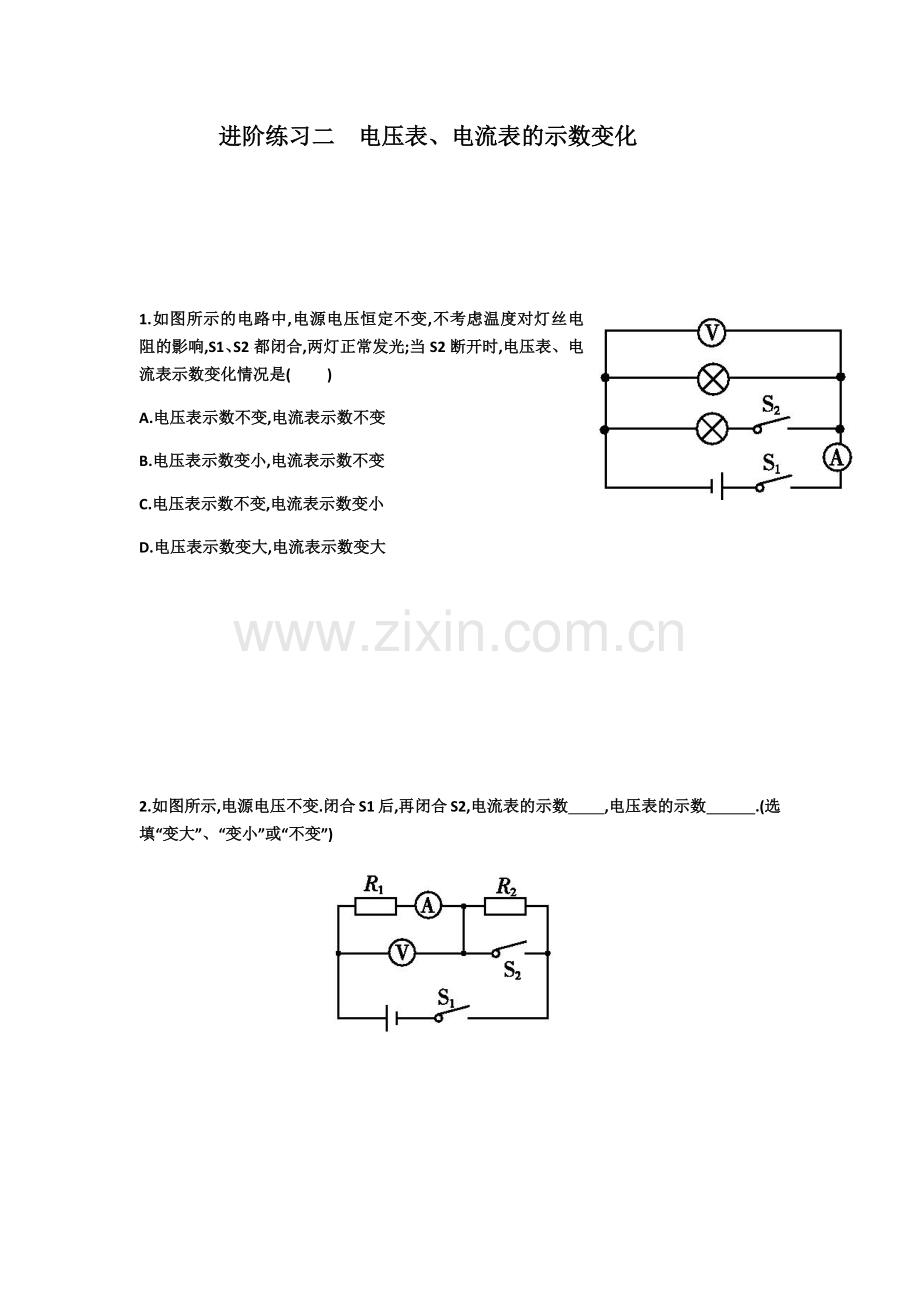

1.如图所示的电路中,电源电压恒定不变,不考虑温度对灯丝电阻的影响,S1、S2都闭合,两灯正常发光;当S2断开时,电压表、电流表示数变化情况是(　 　)
A.电压表示数不变,电流表示数不变
B.电压表示数变小,电流表示数不变
C.电压表示数不变,电流表示数变小
D.电压表示数变大,电流表示数变大

2.如图所示,电源电压不变.闭合S1后,再闭合S2,电流表的示数　 　,电压表的示数　 　.(选填“变大”、“变小”或“不变”)

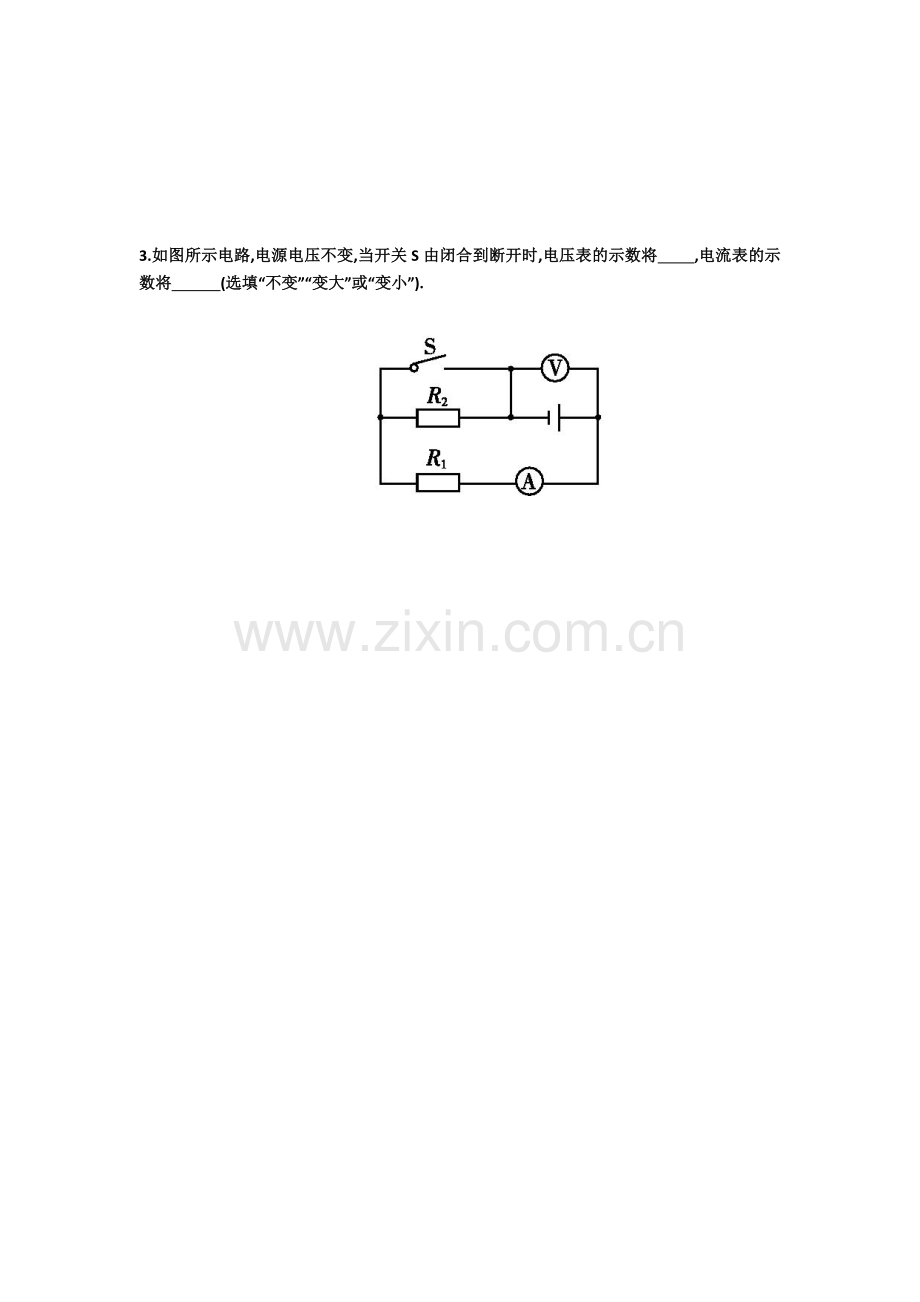

3.如图所示电路,电源电压不变,当开关S由闭合到断开时,电压表的示数将　 　,电流表的示数将　 　(选填“不变”“变大”或“变小”).
