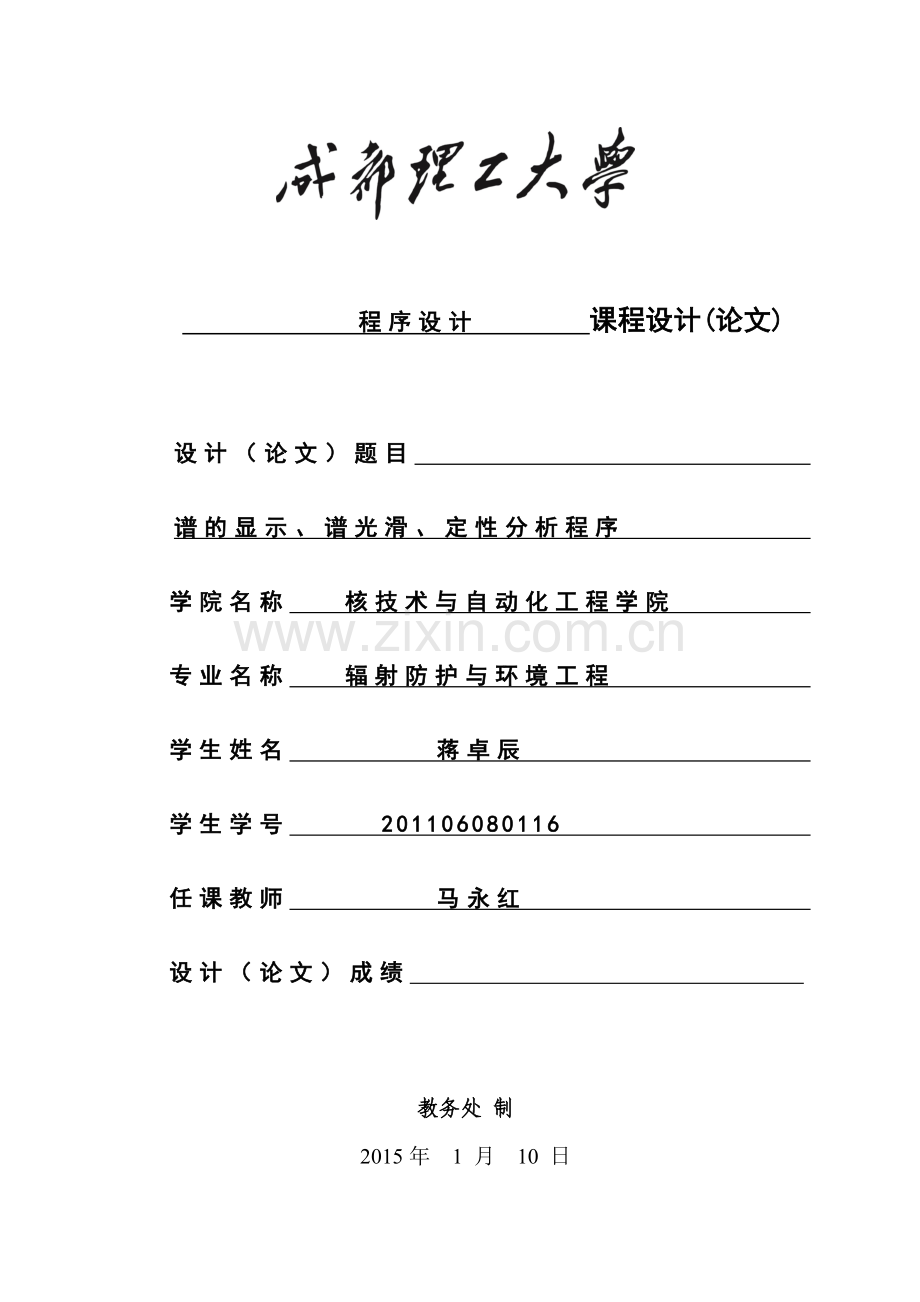

程序设计 课程设计(论文)

设计（论文）题目
谱的显示、谱光滑、定性分析程序
学院名称 核技术与自动化工程学院
专业名称 辐射防护与环境工程
学生姓名 蒋卓辰
学生学号 201106080116
任课教师 马永红
设计（论文）成绩

教务处 制
2015年 1 月 10 日
一、实习目的
学习使用各种编程软件，利用计算机工具开展专业信息处理工作。
使用面向对象编程思想实现谱数据处理功能以及谱显示功能。
二、人员组成及分工
本人题目为：谱的显示、谱光滑、定性分析程序
具体要求：
用算术滑动平均法实现谱光滑
一阶导数法寻峰位
根据能量刻度系数计算峰位的能量，检索元素
三、实习计划
1. 首先进行MFC绘图区域的学习和了解，实现基本绘图功能
2. 建立单文档MFC程序，设计一个合理美观的工作区
3. 实现文件打开读取功能，并能打开不同文件
4. 进行谱数据处理的算法编写
5. 编写成谱图形功能并给出处理结论
四、基本原理
1、重心法
选取加权因子和归一化因子，使光滑后的数据成为原来数据的重心。常见的有5点和7点光滑。
5点法：
7点法：
2、简单比较法（极值定峰法、IF函数找峰法）
a、峰的定义：满足，然后在datai-m至datai+m中找最大值道。
b、常用的：5点、7点极大值法。
c、一般，用R=N0/Nb≥Rc确定峰是否有意义。N0为净峰幅度与基底之和，Nb为基底计数，Rc为设定值。
d、k：找峰阈值，根据高斯统计概率分布，一般k取值：1—1.5。
峰的左右边界道i-L和i+R的确定：
3、线性本底法
计算总面积：
计算本底面积：
计算净峰面积：

五、主要工作介绍
1. 建立单文档类MFC可执行程序

2. 建立绘图区函数，初始化绘图设备

3. 添加文件打开虚函数

4. 尝试读取mca文件

六、流程及程序
1、模块介绍
（1）主程序的流程
开始
BGI初始化
调用显示未处理前谱线函数及处理谱函数
N
Y
谱文件是否打开？
等待
Switch（按键）：各按键作用函数调用
End

2、程序流程
（1）函数及变量定义
#define MAX_ELEMENT_NUM 20
#define ScreenHeight 480
#define ScreenWidth 640
#define LineHeight 370
#define LineWidth 500
#define LineLeftX ((ScreenWidth-LineWidth)/2)
#define LineRightX (LineLeftX+LineWidth)
#define LineTopY 40
#define LineBottomY (LineTopY+LineHeight)

FILE* dataFile;
int gdriver,gmode;
unsigned long dataTable[1024],maxVal;
int DisPos[500];/*实际显示的数据*/
int OriPos[500];/*未处理前的数据*/
int cursorX;
float zoom;
unsigned int cursorChannel;
unsigned char dispLine;
unsigned char energyMarked,elementLoaded,SpectrumLoaded,peakSeeked,cursorPeakseeked;
int smoothLevel = 1,peakSeekLevel = 9;
float a,b;/*能量刻度方程*/
char element[MAX_ELEMENT_NUM][2];
unsigned char numOfElement,cursorElement;
float elementEnergy[MAX_ELEMENT_NUM];
unsigned int peakBound[MAX_ELEMENT_NUM][2];
unsigned long elementArea[MAX_ELEMENT_NUM],elementNetArea[MAX_ELEMENT_NUM];
unsigned int cursorPeakBoundLeft,cursorPeakBoundRight;
unsigned long cursorPeakArea,cursorPeakNetArea;
（2）程序
#define MAX_ELEMENT_NUM 20
#define ScreenHeight 480
#define ScreenWidth 640
#define LineHeight 370
#define LineWidth 500
#define LineLeftX ((ScreenWidth-LineWidth)/2)
#define LineRightX (LineLeftX+LineWidth)
#define LineTopY 40
#define LineBottomY (LineTopY+LineHeight)
FILE* dataFile;
int gdriver,gmode;
unsigned long dataTable[1024],maxVal;
int DisPos[500];/*实际显示的数据*/
int OriPos[500];/*未处理前的数据*/
int cursorX; float zoom;
unsigned int cursorChannel;
unsigned char dispLine;
unsigned char energyMarked,elementLoaded,
SpectrumLoaded,peakSeeked,cursorPeakseeked;
int smoothLevel = 1,peakSeekLevel = 9;
float a,b;/*能量刻度方程*/ char element[MAX_ELEMENT_NUM][2];
unsigned char numOfElement,cursorElement; float elementEnergy[MAX_ELEMENT_NUM];
unsigned int peakBound[MAX_ELEMENT_NUM][2];
unsigned long elementArea[MAX_ELEMENT_NUM],elementNetArea[MAX_ELEMENT_NUM]; unsigned int cursorPeakBoundLeft,cursorPeakBoundRight;
unsigned long cursorPeakArea,cursorPeakNetArea;
w=input('input the width of the filter window:');
for i=1:w k=i-ceil(w/2);
end array_z = zeros(count+2*floor(w/2),1);
for i=1:count+2*floor(w/2) if(i<=floor(w/2)) array_z(i)=array(-i+ceil(w/2));
elseif(i>count+floor(w/2)) array_z(i)=array(-(i-floor(w/2))+2*count+1);
else array_z(i)=array(i-floor(w/2)); end end a1=zeros(1,count);
for j=1:w SMZ(j)=array_z(i+j-1);
end
a1(i)=SMZ*fwk; end
disp('下面开始输入对称零面积法寻峰');
disp('下面开始输入对称零面积法的各参数');
disp('如果是方波的话有 k=1');
K=input('请输入参数 k=?:\n');
H=input('请输入参数半宽度 H=?（正奇数）:\n');
m=((2*K+1)*H-1)/2; w=2*m+1; b=input('请输入参数 b=?:\n');
a=2*K*b; %K=4; %H=2*K+1; %w=3*H;
%b=1; %a=2*K*b; m1=floor(w/2);
temporary=zeros((count+2*m1),1);
for i=1:count+2*m1 if(i<=m1);
temporary(i)=a1(ceil(w/2)-i);
elseif(i>(count+m1)) temporary(i)=a1(-(i-m1)+2*count+1);
else temporary(i)=a1(i-m1); end end A=zeros(count,1);
for i=ceil(w/2):count+m1; for j=-(w-1)/2:(w-1)/2;
if abs(j)<=(H-1)/2; T=a;
else T=-b;
end A(i-m1,1)= A(i-m1,1)+T*temporary(i+j);
end end for i=1:count; %数据转制 SSiFENZI(i,1)=A(i,1);
end B=zeros(count,1);
for i=ceil(w/2):count+m1;
for j=-(w-1)/2:(w-1)/2;
if abs(j)<=(H-1)/2;
T=a^2; else T=b^2;
end B(i-m1,1)=B(i-m1,1)+T*temporary(i+j);
end
end for i=1:count;
SSiFENMU(i,1)=B(i,1);
end for i=1:count;
SS(i,1)=SSiFENZI(i,1)/sqrt(SSiFENMU(i,1));
end p=1; q=1; f=30;
for i=1:count;
if SSiFENZI(i)<0;
fpdatablow(p,1)=i;
fpdatablow(p,2)=SSiFENZI(i);
p=p+1;
elseif SS(i)>f;
fpdataup(q,1)=i;
fpdataup(q,2)=SSiFENZI(i);
q=q+1; end end p=1; for i=2:length(fpdataup(:,1))-1;
if fpdataup(i,2)>fpdataup(i+1,2)&&fpdataup(i,2)>fpdataup(i-1,2);
mpeak(p,1)=fpdataup(i,1); p=p+1; end end for i=1:length(mpeak(:,1));
j=mpeak(i); t=mpeak(i); peak(i)=t+(a1(t+1)-a1(t-1))/(2*a1(t)-a1(t+1)-a1(t-1))/2;

disp('计算峰面积；下面采用总峰面积法')；
y1=zeros(1,length(mpeak));
for i=1:length(mpeak)
for j=(zuobianjic(i)+1):(youbianjic(i)-1)
y1(i)=y1(i)+a1(j);
end
s(i)=y1(i)-(youbianjie(i)-1)*(a1(zuobianjie(i)))/2;
end
end
end
disp(‘各个峰面积：’)；
sprintf('%d',s)

七、体会
在本次程序设计实习中，我再次学习了MFC编程方法。过程中，我遇到了许多曾经都没有遇到的问题，比如文件的打开和读取，无法绘图等。
在与同学讨论后一步一步解决这些问题的同时，渐渐进一步的熟悉掌握了谱数据处理的方法和编程思想。
对于本专业同学们而言，这次实习是扩展我专业同学技能的大好机会，通过本次程序设计，可以加强对核数据处理方法的理解，并且锻炼了处理的能力。
在编写的过程中要有良好的格式及注释习惯，以免一段时间甚至几分钟后就看不懂自己的思路。
最后，衷心感谢在本次程序设计实习过程中，马永红老师细心的指导，您不厌其烦地解答我的各种疑问，并且帮助我寻找原始数据的数据格式和数据类型。我还要感谢芦瑞琪、袁子程同学对我在思路上的重要启发，谢谢你们给予我的大力支持！

学生学习心得
由于之前对编程并不是很了解，导致本次程序设计遇到了很多问题自己都无法解决，在这个过程中，通过不断地询问老师以及和同学讨论，最后逐渐的解决了一些问题，这对我来说是一个很大的启发，在遇到自己不会的东西的时候，要善于请教老师和同学，以及在网上查资料，这对于以后解决实际问题很有帮助。
