LCM pcb 元件製作:

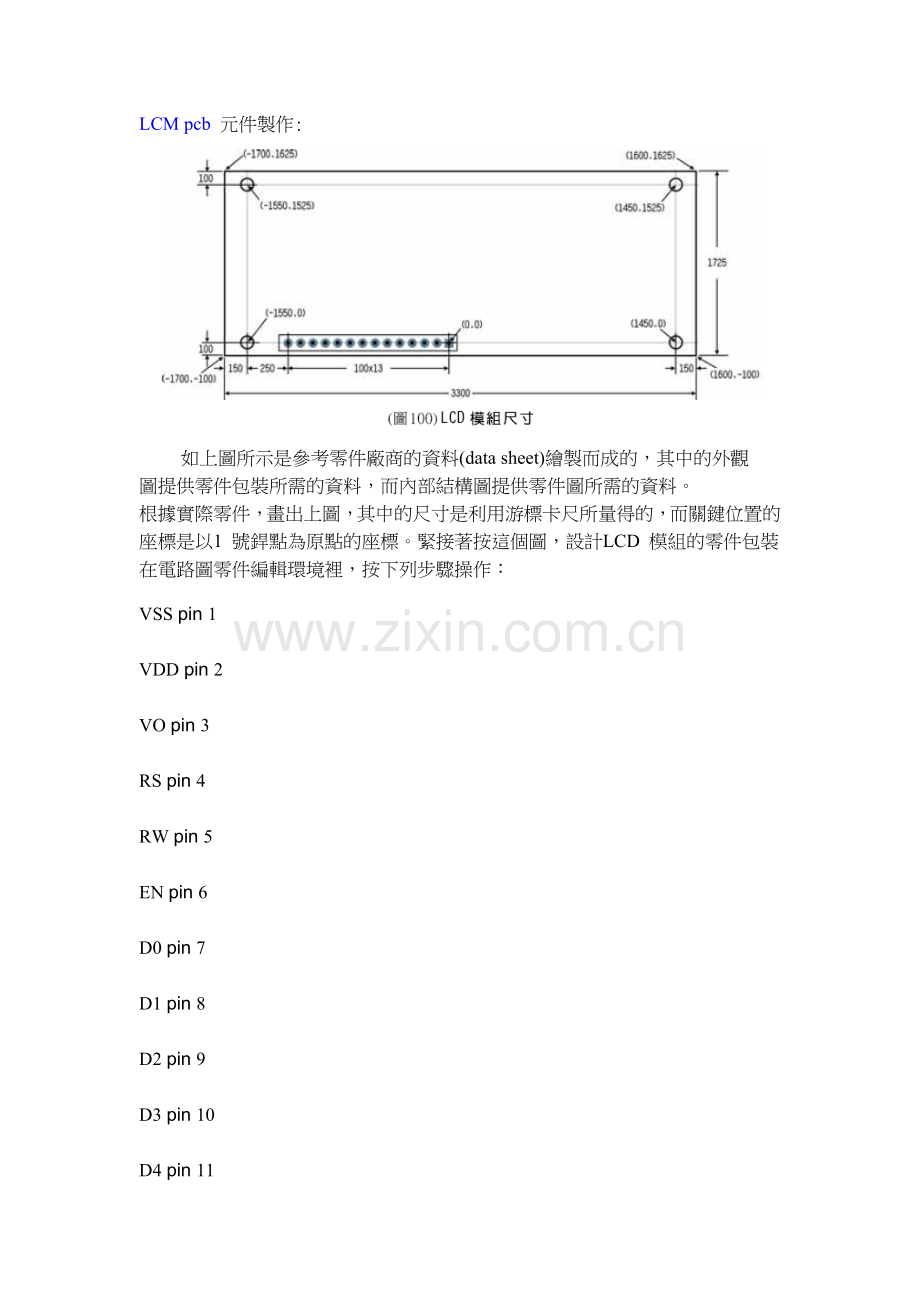

如上圖所示是參考零件廠商的資料(data sheet)繪製而成的，其中的外觀
圖提供零件包裝所需的資料，而內部結構圖提供零件圖所需的資料。
根據實際零件，畫出上圖，其中的尺寸是利用游標卡尺所量得的，而關鍵位置的座標是以1 號銲點為原點的座標。緊接著按這個圖，設計LCD 模組的零件包裝
在電路圖零件編輯環境裡，按下列步驟操作：
VSS pin 1
VDD pin 2
VO pin 3
RS pin 4
RW pin 5
EN pin 6
D0 pin 7
D1 pin 8
D2 pin 9
D3 pin 10
D4 pin 11
D5 pin 12
D6 pin 13
D7 pin 14

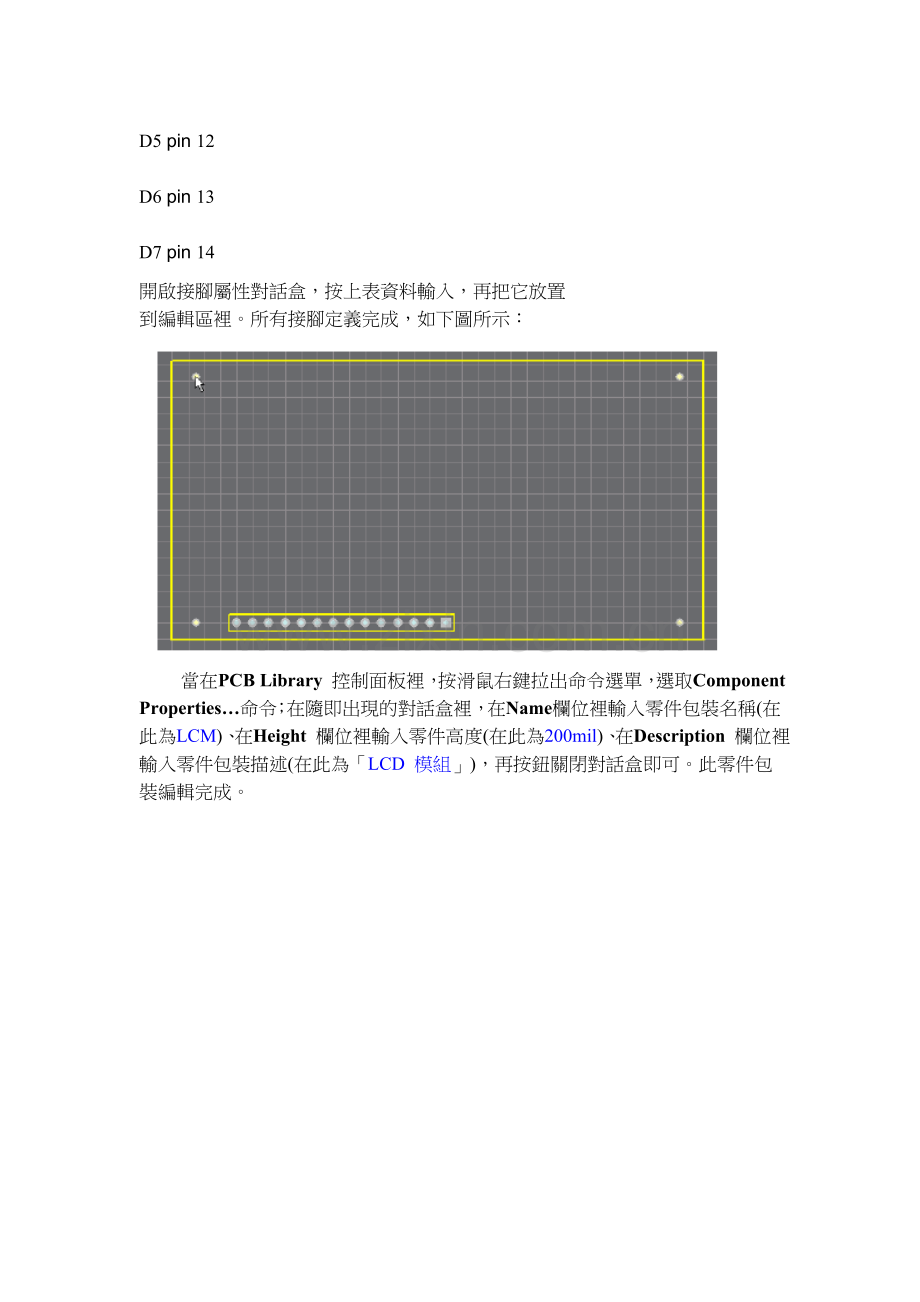

開啟接腳屬性對話盒，按上表資料輸入，再把它放置
到編輯區裡。所有接腳定義完成，如下圖所示：

當在PCB Library 控制面板裡，按滑鼠右鍵拉出命令選單，選取Component Properties…命令；在隨即出現的對話盒裡，在Name欄位裡輸入零件包裝名稱(在此為LCM)、在Height 欄位裡輸入零件高度(在此為200mil)、在Description 欄位裡輸入零件包裝描述(在此為「LCD 模組」)，再按鈕關閉對話盒即可。此零件包裝編輯完成。
