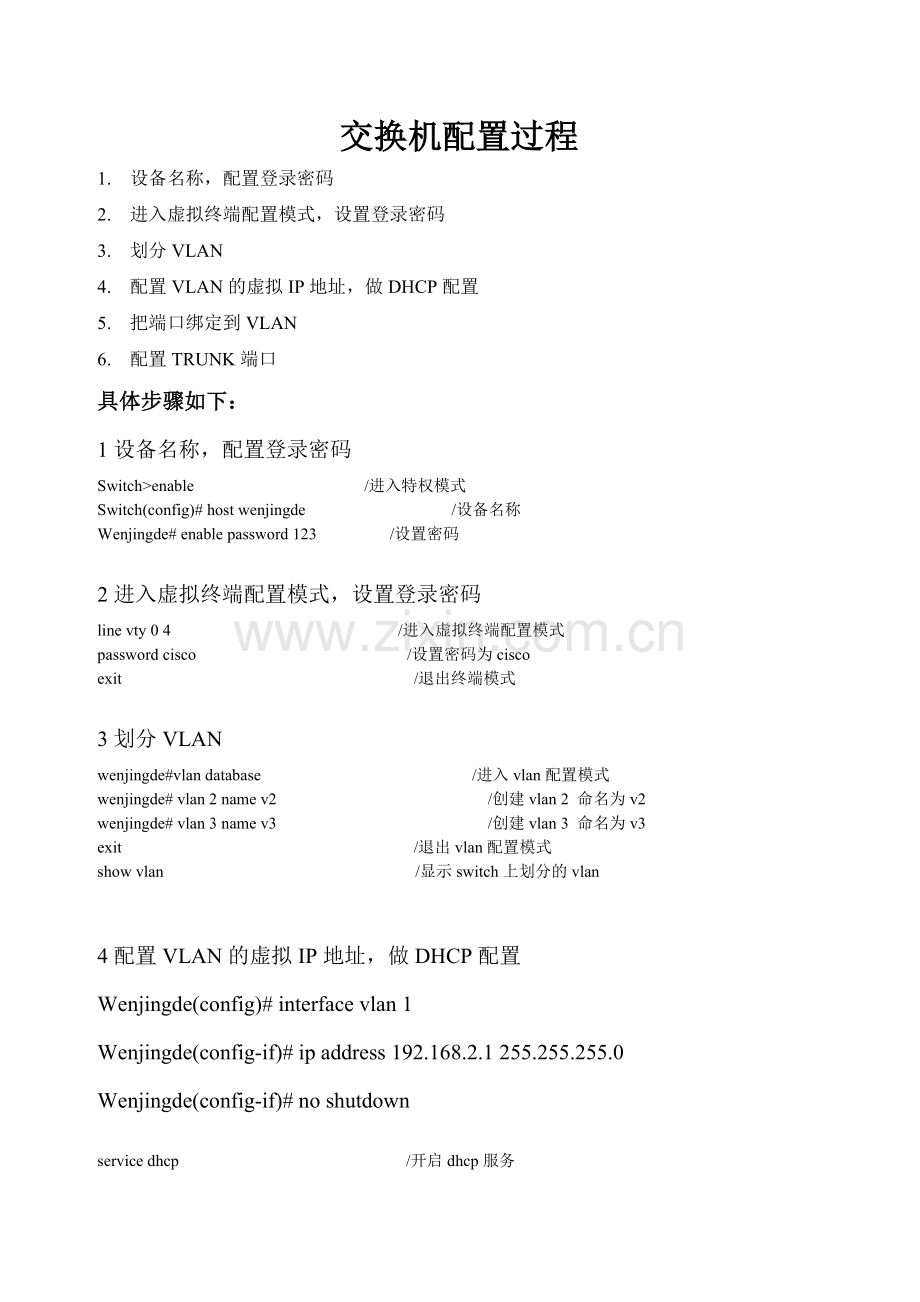

交换机配置过程
1. 设备名称，配置登录密码
2. 进入虚拟终端配置模式，设置登录密码
3. 划分VLAN
4. 配置VLAN的虚拟IP地址，做DHCP配置
5. 把端口绑定到VLAN
6. 配置TRUNK端口
具体步骤如下：
1设备名称，配置登录密码
Switch>enable /进入特权模式
Switch(config)# host wenjingde /设备名称
Wenjingde# enable password 123 /设置密码

2进入虚拟终端配置模式，设置登录密码
line vty 0 4 /进入虚拟终端配置模式
password cisco /设置密码为cisco
exit /退出终端模式

3划分VLAN
wenjingde#vlan database /进入vlan配置模式
wenjingde# vlan 2 name v2 /创建vlan 2 命名为v2
wenjingde# vlan 3 name v3 /创建vlan 3 命名为v3
exit /退出vlan配置模式
show vlan /显示switch上划分的vlan

4配置VLAN的虚拟IP地址，做DHCP配置
Wenjingde(config)# interface vlan 1
Wenjingde(config-if)# ip address 192.168.2.1 255.255.255.0
Wenjingde(config-if)# no shutdown

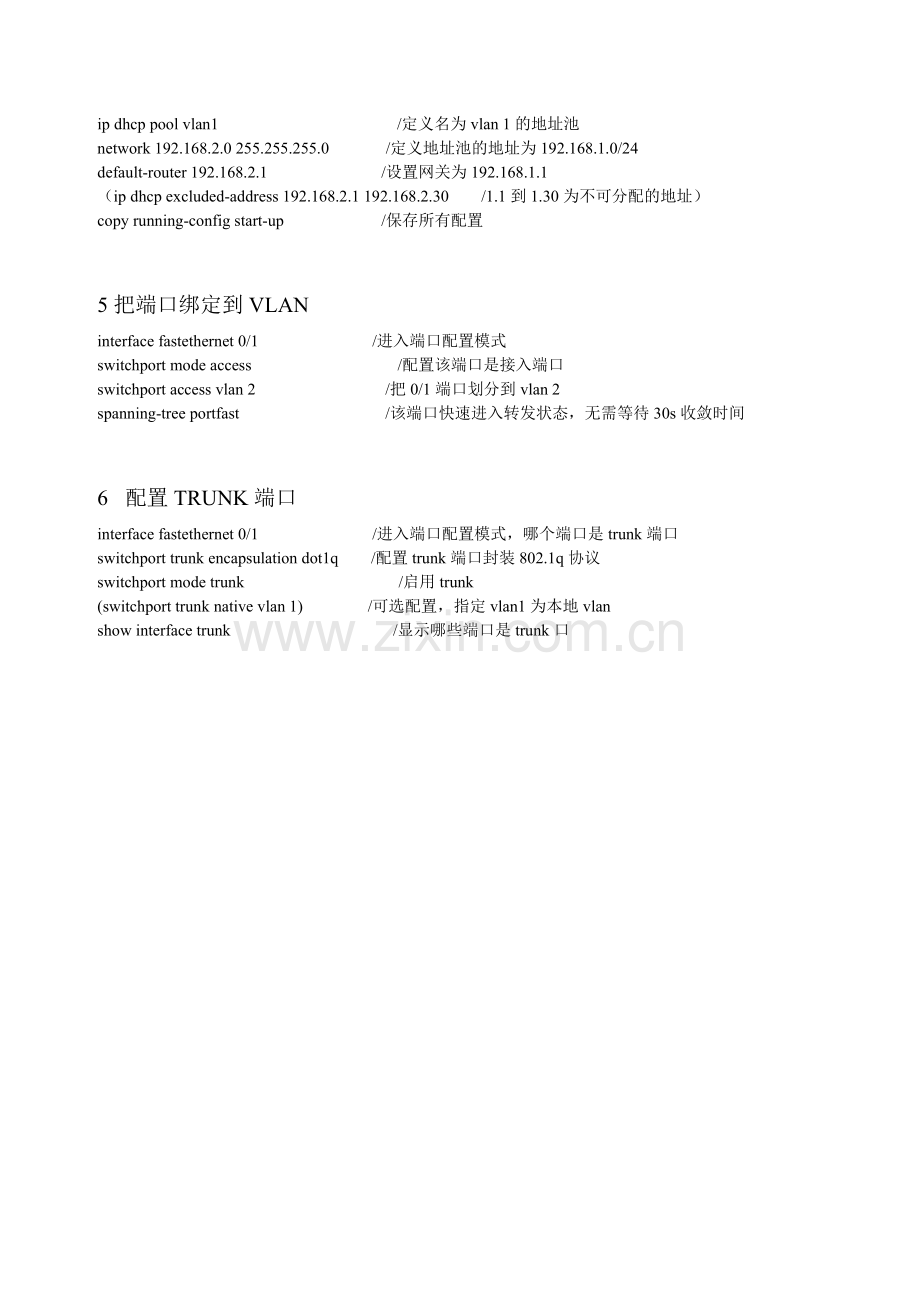

service dhcp /开启dhcp服务
ip dhcp pool vlan1 /定义名为vlan 1的地址池
network 192.168.2.0 255.255.255.0 /定义地址池的地址为192.168.1.0/24
default-router 192.168.2.1 /设置网关为192.168.1.1
（ip dhcp excluded-address 192.168.2.1 192.168.2.30 /1.1到1.30为不可分配的地址）
copy running-config start-up /保存所有配置

5把端口绑定到VLAN
interface fastethernet 0/1 /进入端口配置模式
switchport mode access /配置该端口是接入端口
switchport access vlan 2 /把0/1端口划分到vlan 2
spanning-tree portfast /该端口快速进入转发状态，无需等待30s收敛时间

6 配置TRUNK端口
interface fastethernet 0/1 /进入端口配置模式，哪个端口是trunk端口
switchport trunk encapsulation dot1q /配置trunk端口封装802.1q协议
switchport mode trunk /启用trunk
(switchport trunk native vlan 1) /可选配置，指定vlan1为本地vlan
show interface trunk /显示哪些端口是trunk口
