二级学院新增多媒体教室建设方案

一、项目概述：
目前各二级学院共有中教室45间，其中多媒体教室29间，非多媒体教室16间。
各二级学院需新增多媒体教室数量如下:
财经学院：5间（3-105-107、3-109-111、3-507-509、3-603-605、3-607-609）
管理学院：5间（3-113-115、3-117-119、3-315-317、3-617-620、3-619-620）
信息学院：3间（2-252-254、2-155-157、2-353-355）
艺术与传媒学院：2间（1-109-111、1-435-437）。

二、设计分析：
1.一、二号教学楼中教室面积101.79平方米，三号教学楼中教室面积119.34平方米，又多数靠阳面，因此投影亮度通常选择3500-4000流明，标准分辨率选择1024*768；电动投影幕选用120英寸（244cm*183cm）。
2.教师机配置要求：品牌机，运行稳定。（详细参数见设备清单）
3. 整个系统具有集中控制功能，能够实现“开柜上课,关柜下课”， 操作简单明了，能够“一指切换”，即切换信号时，只需按一下面板上所选的设备键，系统就会自动转换到该设备的播放状态。
4.机柜尺寸推荐1200*730*1000mm，大小合理，即要能够容纳计算机、话筒、显示器、功放等必要的设备，又不是太大，避免占用过多的空间。
5.鉴于2015年学院为各二级学院新建多媒体设备运行稳定，除投影外（因投影灯泡显示非原厂问题），可参照其设备进行采购。

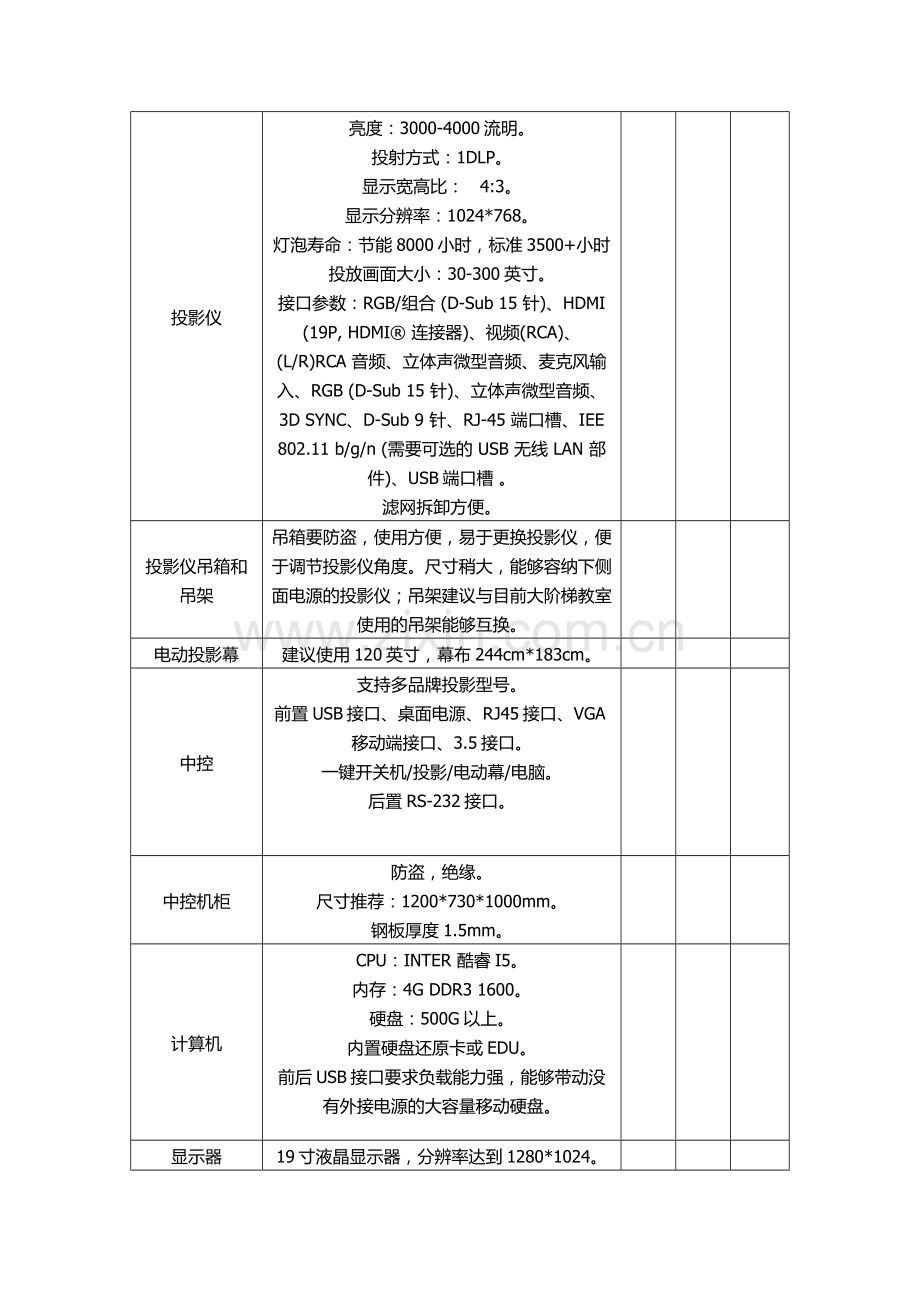

三、设备型号及参数
设备名称
参数与要求
数量
单位
备注
投影仪
亮度：3000-4000流明。
投射方式：1DLP。
显示宽高比： 4:3。
显示分辨率：1024*768。
灯泡寿命：节能8000小时，标准3500+小时
投放画面大小：30-300英寸。
接口参数：RGB/组合 (D-Sub 15 针)、HDMI (19P, HDMI® 连接器)、视频(RCA)、(L/R)RCA 音频、立体声微型音频、麦克风输入、RGB (D-Sub 15 针)、立体声微型音频、3D SYNC、D-Sub 9 针、RJ-45 端口槽、IEE 802.11 b/g/n (需要可选的 USB 无线 LAN 部件)、USB端口槽 。
滤网拆卸方便。

投影仪吊箱和吊架
吊箱要防盗，使用方便，易于更换投影仪，便于调节投影仪角度。尺寸稍大，能够容纳下侧面电源的投影仪；吊架建议与目前大阶梯教室使用的吊架能够互换。

电动投影幕
建议使用120英寸，幕布244cm*183cm。

中控
支持多品牌投影型号。
前置USB接口、桌面电源、RJ45接口、VGA移动端接口、3.5接口。
一键开关机/投影/电动幕/电脑。
后置RS-232接口。

中控机柜
防盗，绝缘。
尺寸推荐：1200*730*1000mm。
钢板厚度1.5mm。

计算机
CPU：INTER 酷睿I5。
内存：4G DDR3 1600。
硬盘：500G以上。
内置硬盘还原卡或EDU。
前后USB接口要求负载能力强，能够带动没有外接电源的大容量移动硬盘。

显示器
19寸液晶显示器，分辨率达到1280*1024。

教学功率放大器
有效抑制室内扩声啸叫，提高扩声增益，操作简单，话筒接口自带电源，无需话筒电池。
最少2路话筒输入，2路线路输出。
额定功率：100W。
输出方式：4-16Ω定阻输出，70V100V定压输出。
输入灵敏度：1KΩ/<350mV。
信噪比：88dB。
电源：220V。

话筒
台式有线鹅颈式。
拾音距离：20cm-40cm。
频率响应：100Hz-16KHz。
输出阻抗：200Ω。
信号线规格：5米单芯+6.35mm插头。

无线腰挂领夹式话筒

音箱
壁挂，定压110V，定阻4-16Ω。

四、注意事项
1.电动投影幕需安装在黑板背光一侧，既要露出另一侧黑板使用，也要保证影像清晰度。
2. 中控柜子要安全防盗、持久耐用、做工精细，不易损坏。尺寸推荐：1200*730*1000mm，钢板厚度1.5mm。使用方便,人性化的设计使教师坐着操作和站着讲课均感觉方便。向两边延伸距离不易过多，不超过350mm，以免占用学生空间；内有充足的空间放置笔记本电脑、教案、教具、公文包、水杯等物品；全封闭，防尘（粉笔灰）效果较好。
3. 走线规范，线槽平整，保证安全，不能走明线，信号线和电源线线头处均要打出标志，便于维护和维修。
4. 投影仪电源线和中控、计算机电源必须要共地。
