道路排水工程测量方案

8

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

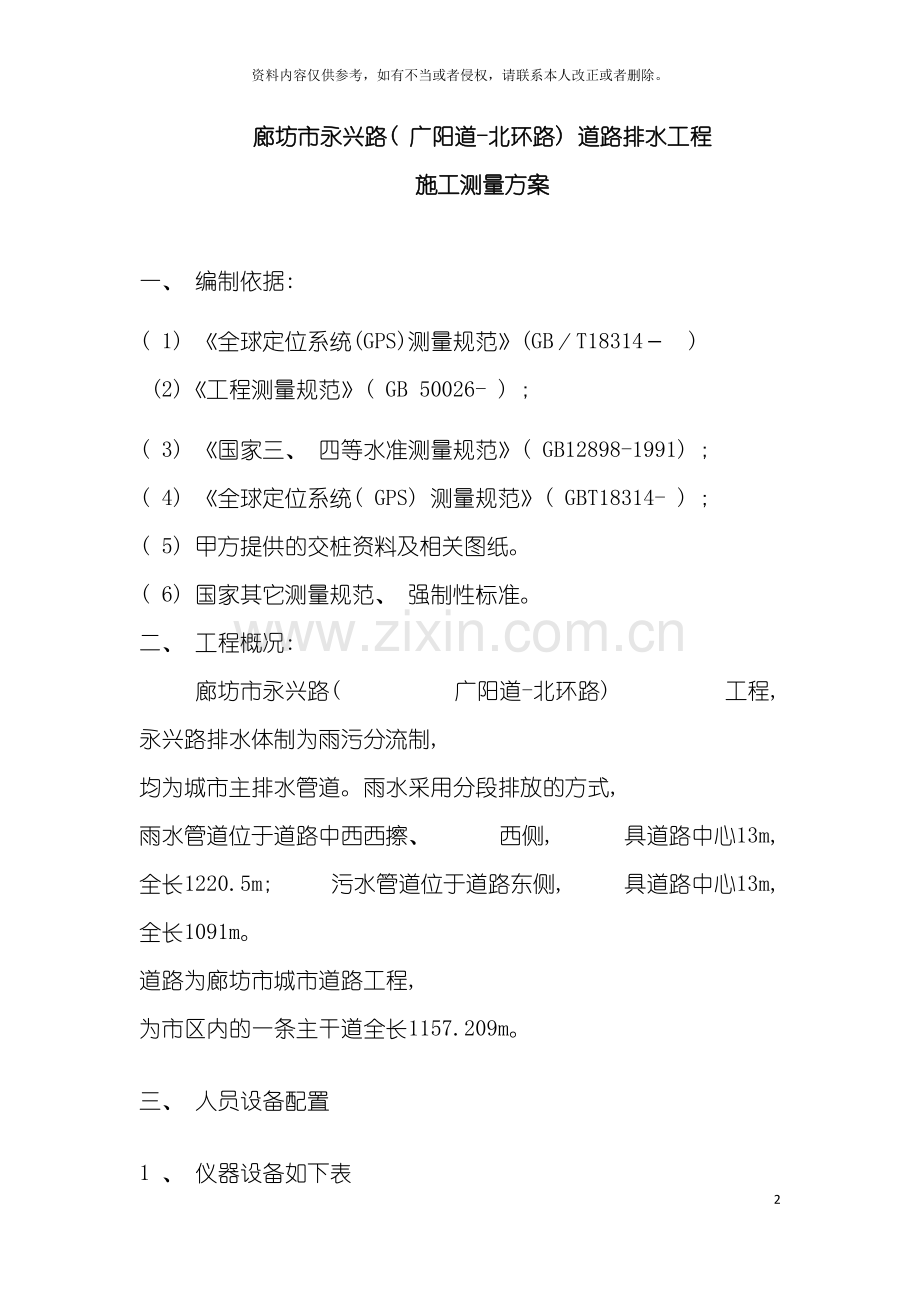

廊坊市永兴路( 广阳道-北环路) 道路排水工程
施工测量方案

一、 编制依据:
( 1) 《全球定位系统(GPS)测量规范》(GB／T18314－ )
(2)《工程测量规范》( GB 50026- ) ;
( 3) 《国家三、 四等水准测量规范》( GB12898-1991) ;
( 4) 《全球定位系统( GPS) 测量规范》( GBT18314- ) ;
( 5) 甲方提供的交桩资料及相关图纸。
( 6) 国家其它测量规范、 强制性标准。
二、 工程概况:
廊坊市永兴路( 广阳道-北环路) 工程, 永兴路排水体制为雨污分流制, 均为城市主排水管道。雨水采用分段排放的方式, 雨水管道位于道路中西西擦、 西侧, 具道路中心13m, 全长1220.5m; 污水管道位于道路东侧, 具道路中心13m, 全长1091m。
道路为廊坊市城市道路工程, 为市区内的一条主干道全长1157.209m。
三、 人员设备配置
1 、 仪器设备如下表
设备
型号
精度
数量
全站仪

水准仪

水准仪

对讲机

铟钢尺

2 、 人员组织
组长:
成员:
四、 排水管道测量:
( 1) 、 管道中线定位及高程控制测量:
管道的起点、 终点及中间各转角点称为管道的主点。管道中线定位就是将主点位置测设到地面上去, 并用木桩标定; 支干线、 用户线按照主干线的定位方法进行。
1) 、 对于在管线规划设计平面图上已给出管线主点坐标, 主点附近又有控制点时, 应根据控制点定位。如现场无适当控制点能够利用, 可沿管线近处布设控制导线。
2) 、 管线施工时的高程控制测量:
为了便于管线施工时引测高程及管线纵横断面测量, 沿管线敷设临时水准点, 每100米引测一个, 水准点需经闭合后方可使用。水准点一般都选在旧建筑墙角、 台阶和基岩等固定处。如无适当的地物, 应提前埋设临时标桩作为水准点。
3) 、 施工单位施工测量前应对管道控制桩、 水准点进行复验, 并将复验结果提交监理确认后方可作为整个施工测量的依据。
( 2) 、 地下管线施工测量:
1) 、 地下管道开挖中心线及施工控制桩的测设:
根据管线的起止点和各转折点, 测设管线沟槽的挖土中心, 管道一般每50m测设一中心桩, 在井室构筑物处、 分支处均应设置控制桩。管道中线定出以后, 就能够根据中线位置和槽口开挖宽度, 在地面上洒白灰线表明开挖边界。在测设中线时应同时定出井位等附属构筑物的位置。
2) 、 由于管道中线桩在施工中要被挖掉, 为了便于恢复中线和附属构筑物的位置, 应在不受施工干扰、 易于保存桩位的地方, 测设施工控制桩。管线施工控制桩分为中线控制桩和井位等附属构筑物位置控制桩两种。中线控制桩测设在主点中心线的延长线上。井位控制桩则测设与管道中线的垂直线上。控制桩采用大木桩, 钉好后必须采取适当保护措施。测量人员应认真做好详细记录, 必要时附示意图, 测量纪录应由专人妥善保管, 以作为工程竣工的原始资料。

五、 道路测量:
由于本工程工期紧、 工程量大, 我公司从质量检测中心抽调有经验的测量工程师及部分测量员, 组成强有力的测量队伍, 并配备1台先进的全站仪及足够的经纬仪和水准仪, 确保工程精度, 保证施工的顺利进行。
( 1) 、 桩位保护:
测量时在与甲方、 勘测设计单位接桩后, 对在本施工范围之内的桩位( 包括导线点、 水准点等) 进行必要的保护, 并及时做好导线复测、 导线点的加密, 水准点的复测和加密等测量工作。
对所交导线点、 水准点进行现场拴桩。在附近固定物上做好拴桩标记, 并填写拴桩记录。在条件允许的情况下, 对有关桩位应砌筑保护, 并立标牌注明”测量拴桩, 注意保护”字样。
( 2) 、 导线复测与导线点的加密:
根据所交导线的等级按相应的精度要求, 使用全站型光电测距仪, 采用三脚架法, 在有利观测时间内进行观测。观测时各种数据参数根据当天的天气情况进行相应输入以做修正。外业测完后, 及时进行成果的整理, 复测成果作为原始技术资料由技术部测量室负责存档。复测中如发现问题, 应及时与甲方、 勘测设计单位联系, 协商解决。
复测后, 根据施工现场测量的需要, 对导线点进行加密。加密导线点应沿中线布设成附合导线, 附合在高级导线控制点上, 并注意避开或减少不良影响, 主要技术按城市二级导线电磁波测距执行, 即符合导线总长度≤2.4km, 平均边长为200m, 测角中误差为±8", 测距中误差为±15mm, 边长相对误差小于1/10000, 导线全长相对闭合差小于1/10000。
布设时应保证前后点间的通视, 相邻边长之比不宜超过1∶2, 布设时还应满足施工测量放样的需要。
( 3) 、 水准观测和水准点加密:
按三等水准测量的精密要求, 使用自动安平水准仪进行往返观测。复测成果由技术部测量室作为原始技术资料存档。复测中如发现问题, 应及时与甲方、 勘测设计单位联系, 协商解决。
加密水准点( 临时水准点) 应布设在稳固的地方, 可埋设标志, 尽量避开道路边缘20m左右, 两端附合联测到高级水准点上, 外业观测按四等水准测量的精密度要求进行, 内业处理时剔除粗差, 对观测值进行精密平差。
( 4) 、 施工放样点和成果移交:
根据导线控制点和加密导线点, 采用全站仪, 根据设计图纸所给定的定线关系和各类参数, 计算出各主要控制点的坐标, 按极坐标法测设出各控制点, 并使实测坐标与设计坐标差在规定限差内, 及时将各控制点、 水准点的成果资料, 连同现场点位, 一并移交给施工项目经理部测量班, 以满足施工测量的需要。
在施工过程中, 及时对路桩位的重要部位进行位置和高程的测量复核, 一并填写《测量复核记录》, 存档保存。
( 5) 、 路面高程测量:
在摊铺沥青砼前, 要对已完成的水泥稳定基层和侧石高程验收。
( 6) 、 竣工测量:
工程完工后按要求测量路面高程, 并作为资料存档和标注在竣工图纸上。
六、 质量保证
( 1) 、 测量工作在施工中非常重要, 它是指引施工的方向标。我们本着对工程负责、 对单位负责、 对个人负责的工作态度, 认真的做好测量工作。 ( 2) 、 测量人员要定岗、 定职、 定员, 分工明确。 ( 3) 、 测量主管要有责任心、 上进心, 对工作严格要求、 精益求精、 一丝不苟。 ( 4) 、 平面和高程控制点每三个月定期复核一次。 ( 5) 、 测量内业在办公室提前计算专人复核, 外业测量或放样要换人操作仪器进行复核。 ( 6) 、 现场测量程序化 , 要做到对下进行技术交底、 对上及时报验。 ( 7) 、 施工放样后要对放样点及时进行护桩保护。 ( 8) 、 做好测量原始记录, 以便复核或检查测量数据的准确性并存档。 ( 9) 、 仪器建立测站时, 后视观测方向不少于 3 个, 以便复核。 ( 10) 测量仪器定期进行鉴定。
