第2章 恒定电流 单元测试14
1．关于电流强度的概念，下列叙述中正确的有
A．通过导线截面的电量越多，电流强度越大
B．电子运动的速率越大，电流强度越大
C．单位时间内通过导体截面的电量越多，导体中的电流强度越大
D．因为电流有方向，所以电流强度是矢量
2．在截面积为S的均匀铜导体中流过恒定电流为I，铜的电阻率为ρ，电子电量为e，则电子在铜导体中运动时所受的电场力为
A.0 B. Iρe/s IS/ρe D. Ie/ρS
3．一根均匀的电阻丝其电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R的是
A．当长度不变，横截面积增大一倍时 B．当截面积不变，长度增大一倍时
C．长度和横截面积都缩小一倍时 D．长度和横截面半径都增大一倍时
4．用图所示连接A表和V表的方法，测电阻Rx的阻值．按图(a)连接，A表读数I1=13毫A，V表读数U1=7.8V．若按图(b)连接，A表读数I2=2毫A，V表读数U2=3.6V．那么Rx的阻值为　　　
A.600Ω　　　　　　　　　　　　　　　　 B.900Ω
C.1200Ω　　　　　　　　　　　　　　　 D.1800Ω
5．如图的电路中，电池的电动势为E、内阻为r，R1和R2是两个阻值固定的电阻．当可变电阻R的滑片向a点移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是
A．I1变大，I2变小
B．I1变大，I2变大
C．I1变小，I2变大
D．I1变小，I2变小
6．如图所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以：
A．增大R1 B．减小R1
C．增大R2 D．减小R2

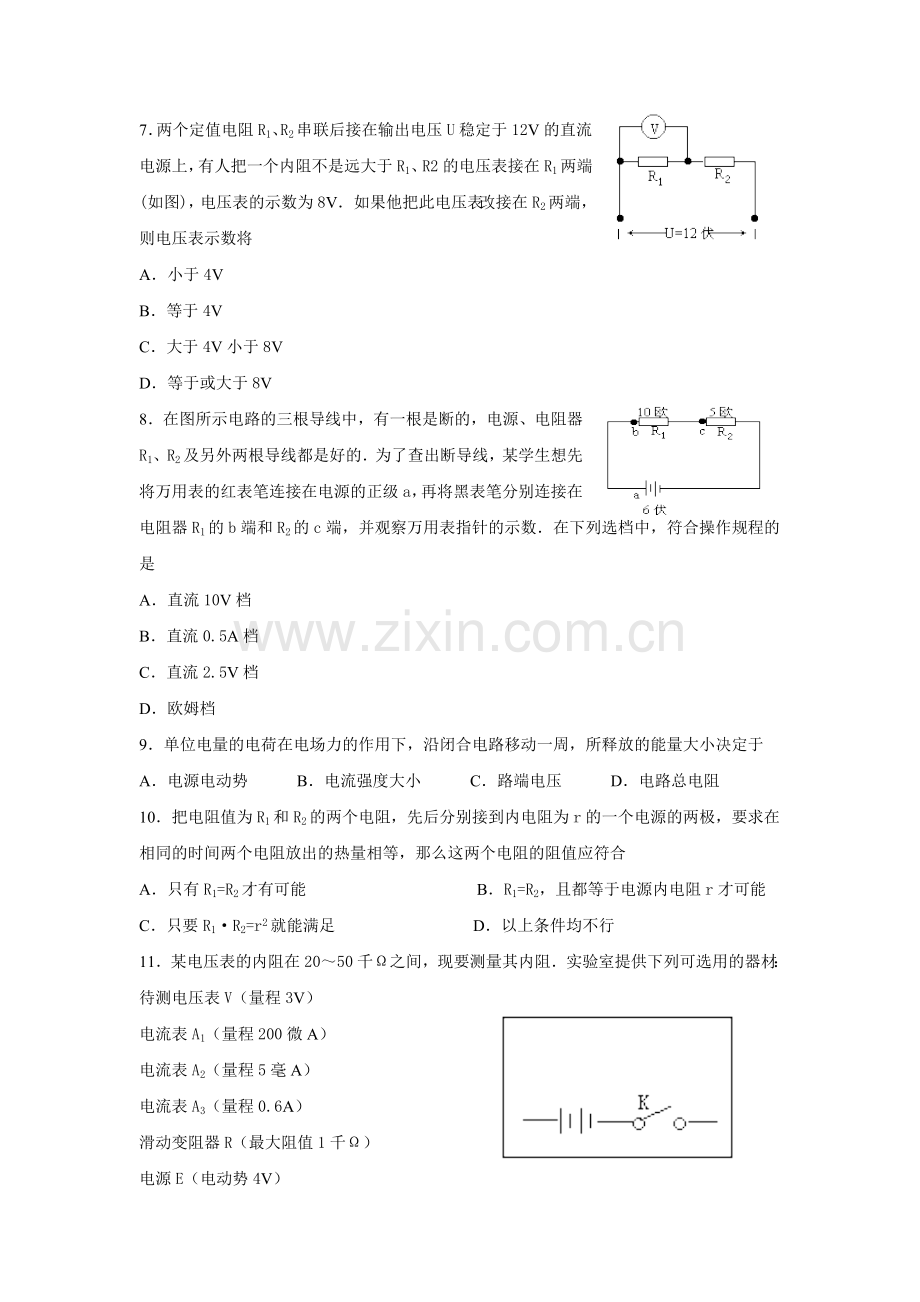

7．两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图)，电压表的示数为8V．如果他把此电压表改接在R2两端，则电压表示数将　
A．小于4V
B．等于4V
C．大于4V小于8V
D．等于或大于8V
8．在图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某学生想先将万用表的红表笔连接在电源的正级a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数．在下列选档中，符合操作规程的是
A．直流10V档
B．直流0.5A档
C．直流2.5V档
D．欧姆档
9．单位电量的电荷在电场力的作用下，沿闭合电路移动一周，所释放的能量大小决定于
A．电源电动势 B．电流强度大小 C．路端电压 D．电路总电阻
10．把电阻值为R1和R2的两个电阻，先后分别接到内电阻为r的一个电源的两极，要求在相同的时间两个电阻放出的热量相等，那么这两个电阻的阻值应符合
A．只有R1=R2才有可能 B．R1=R2，且都等于电源内电阻r才可能
C．只要R1·R2=r2就能满足 D．以上条件均不行
11．某电压表的内阻在20～50千Ω之间，现要测量其内阻．实验室提供下列可选用的器材：
待测电压表V（量程3V）
电流表A1（量程200微A）
电流表A2（量程5毫A）
电流表A3（量程0.6A）
滑动变阻器R（最大阻值1千Ω）
电源E（电动势4V）
电键K．
所提供的电流表中，应选用____（填写字母代号）；
为了尽量减小误差，要求测多组数据．试在方框图中画出符合要求的实验电路图（其中电源和电键及其连线已画出）。
12．如图所示，L1为标有“110V，100瓦”字样的灯泡，L2为电炉，R0为定值电阻．当电键K断开时，理想电压表的读数为120V；若接通K和K1，断开K2，则灯泡L1能正常发光；若将K、K1、K2都接通，则灯泡消耗的功率为36瓦，设灯泡和电炉的额定电压相同，并且它们的电阻不随其端电压而改变，求电炉的额定功率。

13．如图所示，R1=100Ω，R2=150Ω，电池的电动势E=100V，内电阻r=0．电压表有50V和200V两个量程，当电压表选用50V量程时，测得的电压为25V．问电压表改用200V量程时测得的电压是多少？

1．C 2．B　3．C 4．B　5．6．AD　 7．A　 8．A 9．A　10．C
11．（1）A1（2） 如图
12． P2=800瓦．
13．电压表是电流表串联高值电阻组成．一块电压表有不同两个量程，是分别串联不同阻值电阻．两种量程，当电压表指针满偏时，通过电流表的电流相等．弄清电压表的原理，对题中电路，根据串、并联电路电压、电流与电阻的关系，可求解．即U=34.8V
