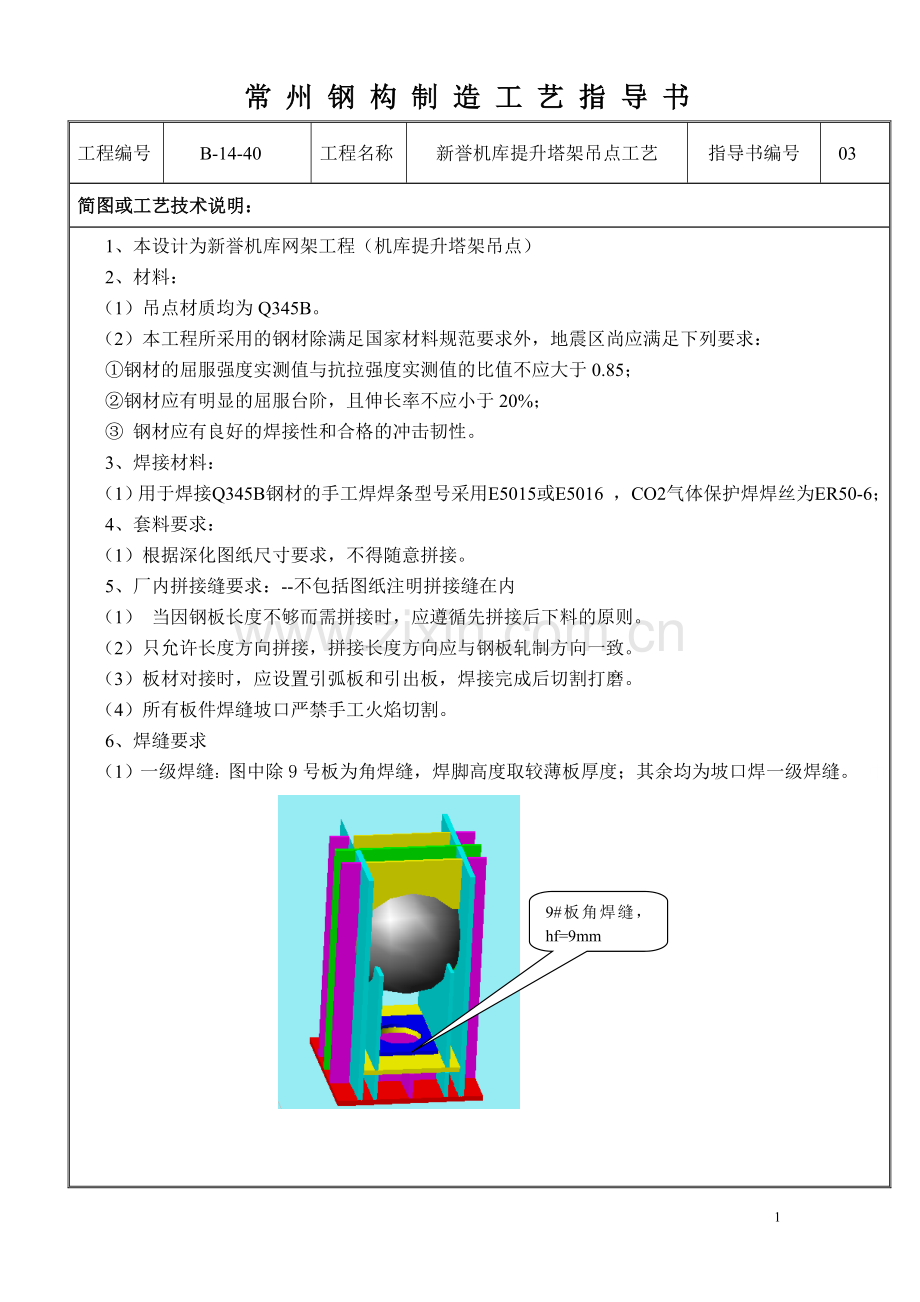

常 州 钢 构 制 造 工 艺 指 导 书
工程编号
B-14-40
工程名称
新誉机库提升塔架吊点工艺
指导书编号
03
简图或工艺技术说明：
1、本设计为新誉机库网架工程（机库提升塔架吊点）
2、材料：
（1）吊点材质均为Q345B。
（2）本工程所采用的钢材除满足国家材料规范要求外，地震区尚应满足下列要求：
①钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；
②钢材应有明显的屈服台阶，且伸长率不应小于20%；
③ 钢材应有良好的焊接性和合格的冲击韧性。
3、焊接材料：
（1）用于焊接Q345B钢材的手工焊焊条型号采用E5015或E5016 ，CO2气体保护焊焊丝为ER50-6；
4、套料要求：
（1）根据深化图纸尺寸要求，不得随意拼接。
5、厂内拼接缝要求：--不包括图纸注明拼接缝在内
（1） 当因钢板长度不够而需拼接时，应遵循先拼接后下料的原则。
（2）只允许长度方向拼接，拼接长度方向应与钢板轧制方向一致。
（3）板材对接时，应设置引弧板和引出板，焊接完成后切割打磨。
（4）所有板件焊缝坡口严禁手工火焰切割。
6、焊缝要求
（1）一级焊缝：图中除9号板为角焊缝，焊脚高度取较薄板厚度；其余均为坡口焊一级焊缝。 中

9#板角焊缝，hf=9mm

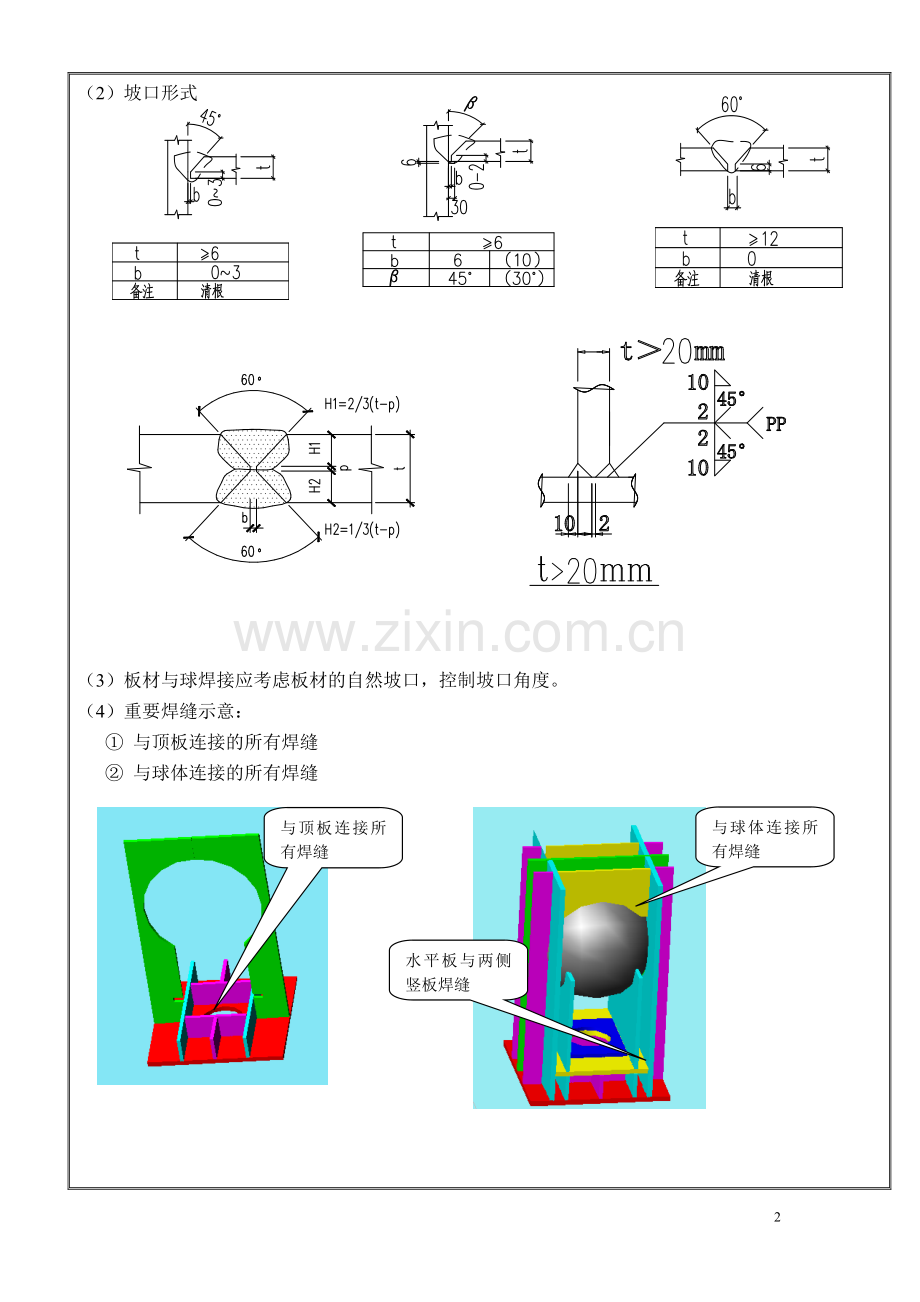

（2）坡口形式

（3）板材与球焊接应考虑板材的自然坡口，控制坡口角度。
（4）重要焊缝示意：
① 与顶板连接的所有焊缝
② 与球体连接的所有焊缝
与球体连接所有焊缝
与顶板连接所有焊缝

水平板与两侧竖板焊缝

7、拼装顺序
第一步： 第二步：

第三步： 第四步：

第五步： 第六步：

8、吊点焊接球
①吊点劲板应与焊接球内劲板对应焊接。

② 劲板焊缝要求
. 说明： 半球对接焊缝在a加劲板外侧，未注明的焊缝均为坡口焊，焊缝质量等级一级，加劲肋满焊，球内加劲肋的位置应在球外侧作明显的钢印，加劲肋厚度同球厚。

主送部门
制造车间
编 制

校 对

审 核

2015-8-12
