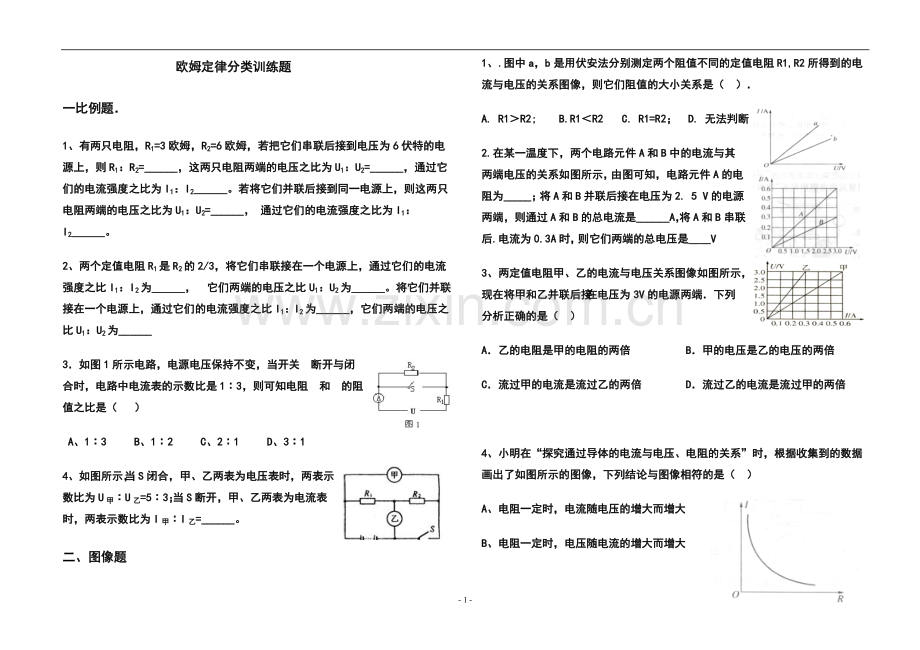

欧姆定律分类训练题
一比例题．
1、有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，则R1：R2=______，这两只电阻两端的电压之比为U1：U2=______，通过它们的电流强度之比为I1：I2______。若将它们并联后接到同一电源上，则这两只电阻两端的电压之比为U1：U2=______， 通过它们的电流强度之比为I1：I2______。
2、两个定值电阻R1是R2的2/3，将它们串联接在一个电源上，通过它们的电流强度之比I1：I2为______， 它们两端的电压之比U1：U2为______。将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为______，它们两端的电压之比U1：U2为______
3．如图1所示电路，电源电压保持不变，当开关 断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻 和 的阻值之比是（　 ）
A、1∶3　　 B、1∶2　　 C、2∶1　　 D、3∶1
4、如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲︰U乙=5︰3；当S断开，甲、乙两表为电流表时，两表示数比为I甲︰I乙=______。
二、图像题
1、.图中a，b是用伏安法分别测定两个阻值不同的定值电阻R1,R2所得到的电流与电压的关系图像，则它们阻值的大小关系是（ ）．
A. R1＞R2; B.R1＜R2 C. R1=R2； D. 无法判断
2.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，由图可知，电路元件A的电阻为_____；将A和B并联后接在电压为2. 5 V的电源两端，则通过A和B的总电流是______A，将A和B串联后.电流为0.3A时，则它们两端的总电压是____V
3、两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（ ）
A．乙的电阻是甲的电阻的两倍 B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍 D．流过乙的电流是流过甲的两倍

4、小明在“探究通过导体的电流与电压、电阻的关系”时，根据收集到的数据画出了如图所示的图像，下列结论与图像相符的是（ ）
A、电阻一定时，电流随电压的增大而增大
B、电阻一定时，电压随电流的增大而增大
C、电压一定时，电流随电阻的增大而减小
D、电压一定时，电阻随电流的增大而减小

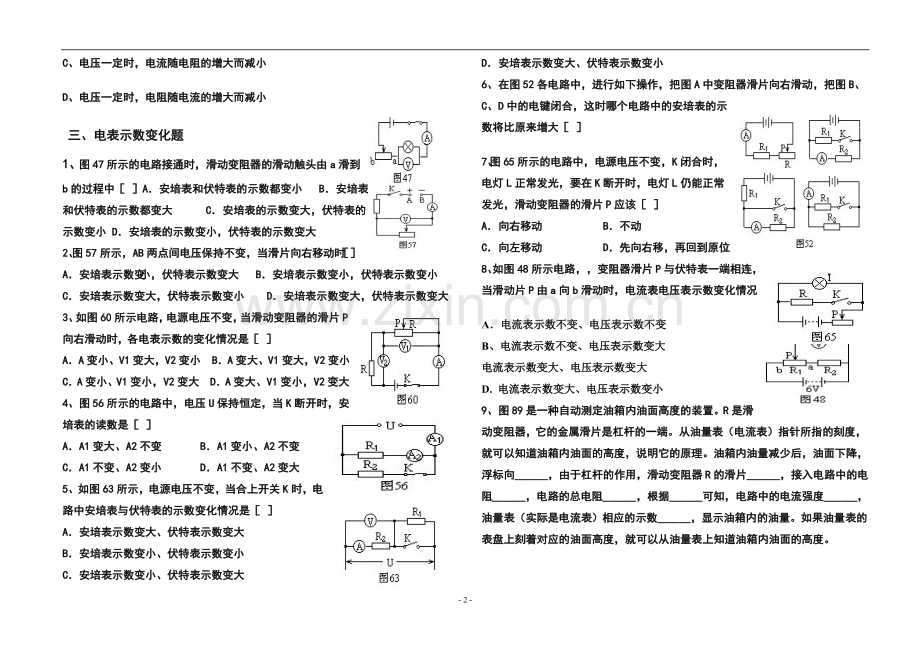

三、电表示数变化题 1、图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［ ］A．安培表和伏特表的示数都变小 B．安培表和伏特表的示数都变大 C．安培表的示数变大，伏特表的示数变小 D．安培表的示数变小，伏特表的示数变大 2、图57所示，AB两点间电压保持不变，当滑片向右移动时［］A．安培表示数变小，伏特表示数变大　　B．安培表示数变小，伏特表示数变小
C．安培表示数变大，伏特表示数变小　　D．安培表示数变大，伏特表示数变大 3、如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［ ］ A．A变小、V1变大，V2变小　B．A变大、V1变大，V2变小　C．A变小、V1变小，V2变大　D．A变大、V1变小，V2变大 4、图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［ ］ A．A1变大、A2不变 B．A1变小、A2不变
C．A1不变、A2变小 D．A1不变、A2变大 5、如图63所示，电源电压不变，当合上开关K时，电路中安培表与伏特表的示数变化情况是［ ］ A．安培表示数变大、伏特表示数变大　 B．安培表示数变小、伏特表示数变小
C．安培表示数变小、伏特表示数变大　 D．安培表示数变大、伏特表示数变小 6、在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大［ ］
7、图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L仍能正常发光，滑动变阻器的滑片P应该［ ］ A．向右移动 　　 B．不动　 C．向左移动 　　 D．先向右移，再回到原位　8、如图48所示电路，，变阻器滑片P与伏特表一端相连，当滑动片P由a向b滑动时，电流表电压表示数变化情况
A．电流表示数不变、电压表示数不变 B、电流表示数不变、电压表示数变大 C. 电流表示数变大、电压表示数变大 D. 电流表示数变大、电压表示数变小　 9、图89是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。油箱内油量减少后，油面下降，浮标向______，由于杠杆的作用，滑动变阻器R的滑片______，接入电路中的电阻______，电路的总电阻______，根据______可知，电路中的电流强度______，油量表（实际是电流表）相应的示数______，显示油箱内的油量。如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。

四、故障题 1、小明在做“组成串联电路”的实验时，电路连接好后，闭合开关，两端均不亮，经检查，电路连接无误。老师告诉他是一个小灯泡坏了。请你帮助小明在下图所示的器材中任选一种，连入电路，检查出哪只灯泡坏了。请你按下面表格的要求填入检测实验的内容。
选用器材
检测电路
现象及结论

导线

电流表

电压表

小灯泡

2．某同学在探究串联电路电流规律的实验中，按图连接好电路，合上开关S后，发现两灯均不发光，为了检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为0，则电路故障可能是（ ）
A．灯L1短路 B．灯L2断路 C．电流表烧坏了 D．灯L1断路
3．在如图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。则产生这一现象的原因是（ ）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
4、如图所示，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）
A、电阻R断路 B、电阻R短路
C、灯L断路 D、灯L 短路
5、如图所示是小红同学探究串联电路中电流、电
压特点的实物连接图，当开关闭合时，灯L1亮，
等L2不亮，电流表和电压表均有读数，则故障原
因可能是（ ）
A、L1开路 B、L1短路
C、L2开路 D、L2短路
6．如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L1不亮。若将电压表接在b、d间，闭合开关S，电压表有
明显示数；若将电流表接在b、c间，无论闭合还是
断开开关S，电流表都有明显示数，且灯泡L1发光。
则故障一定是（ ）
A．灯泡L1断路 B．灯泡L1短路
C．灯泡L2短路 D．灯泡L2断路
7．如图，由于电路中有一处发生故障，导致电压表的示
数为0，则下列关于电路故障的说法中正确的是（ ）
L1
V
L2
A．可能是灯泡L1短路 B．可能是灯泡L1开路
A
V
C．可能是灯泡L2短路 D．可能是灯泡L2开路
8. 如右图所示电路中，闭合开关后所发生的现象是 ( )
A．电流表指针有明显偏转，电压表指针几乎不动
B．电压表指针有明显偏转，电流表指针几乎不动
C．两表指针均有明显偏转 D．两表指针几乎不动
9、如图80所示电路中，闭合开关两灯都发光，电表都有示数。过一会儿一灯熄灭，电压表示数没变，电流表示数都变小，则故障是（ ）
A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2短路 D．灯泡L2断路
五、实验探究题
1、在“探究电流与电压、电阻关系”的实验中：

（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线。）（2）实验数据记录如下：
分析表1数据，可以得出的结论是： 。
分析表2数据，可以得出的结论是：
2、如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；102图为实物图。

6

(1)对照电路图甲，用笔画线代替导线将102图的实物图连接起来。
(2)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电
（3）电路连接正确后，闭合开关，将滑片P向右移动，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的
Rx= Ω。
（5）此实验要多次测量，最后求电阻值的平均值，其目的是 。
(6)移动滑动变阻器的滑片P，主要作用是 。
3、如图所示，小红同学用“伏安法”研究小灯泡发光时的电阻规律．
（1）小灯泡标有“2.5V”字样，电阻约为10Ω，则电流表应选用________量程，电压表应选用________量程；

（2）将下图的实物图连接完整（要求滑片P在A端时小灯泡最亮），并在方框内画出电路图；

（3）在闭合开关前，应将滑动变阻器滑片Ｐ滑到 _______端；
（4）实验中，小红同学已经得到了下表的实验数据：

实验次数
物理量
1
2
3
4
电压U/V
2.5
2.0
1.5
1.0
电流I/A
0.30
0.26
0.22
0.20
电阻R/Ω

7.7
6.8
5.0

(5)小灯泡正常发光时的电阻为_____________Ω(保留一位小数)。
(6)分析表中的数据发现灯丝的电阻是变化的，这说明 这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________烧断(选填 “容易”或“不容易”)。
(7)小红准备在实验数据全部测出后，对电阻取平均值，请问她这样做是否有意义？________，理由是__________________________________．
六、计算题
1、.有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：
（1）R1两端的电压；
（2）通过R2的电流？R2两端的电压？
（3）电路中的总电阻？电路中的总电流？电源总电压？

2、如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，求：剩余的6个物理量。

3、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？

4、如图所示的电路中,R１=10Ω,滑动变阻器R２的规格为“2A、20Ω”,电源电压为6V并保持不变，求: ⑴．当滑动变阻器的滑片P从a端滑到b端时，电流表和电压表的变化范围； ⑵．如果滑片P在a、b间的某一位置时，电压表的读数是4V，电流表的读数是0.4A，此时滑动变阻器接入电路的那部分电阻是多少?

15、某班科技小组的同学设计了一种简易的电子拉力计，图甲是其原理图．放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为100kg，定值电阻R1 = 6Ω，R2 是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~06A．当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图乙所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）

．
