掘进支护质量检查.doc

阜康市晋泰实业有限公司一煤矿安全质量标准化建设

时 间：2013年5月

地 点：+1097m水平中大槽西翼回风巷

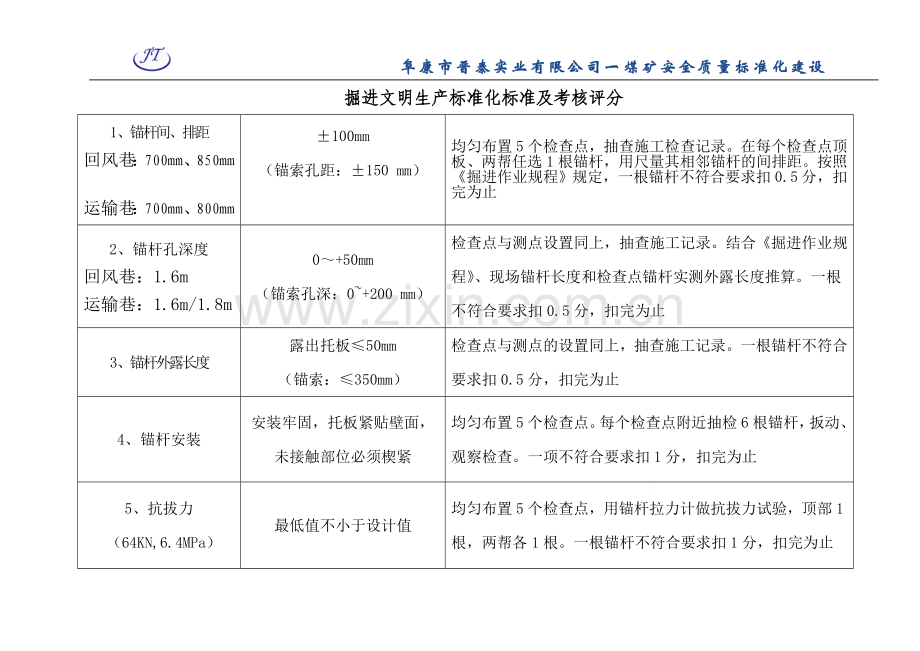

掘进文明生产标准化标准及考核评分
1、 锚杆间、排距
回风巷：700mm、850mm

运输巷：700mm、800mm
±100mm
（锚索孔距：±150 mm）

均匀布置5个检查点，抽查施工检查记录。在每个检查点顶板、两帮任选1根锚杆，用尺量其相邻锚杆的间排距。按照《掘进作业规程》规定，一根锚杆不符合要求扣0.5分，扣完为止
2、 锚杆孔深度
回风巷：1.6m
运输巷：1.6m/1.8m
0～+50mm
（锚索孔深：0~+200 mm）
检查点与测点设置同上，抽查施工记录。结合《掘进作业规程》、现场锚杆长度和检查点锚杆实测外露长度推算。一根不符合要求扣0.5分，扣完为止
3、 锚杆外露长度
露出托板≤50mm
（锚索：≤350mm）
检查点与测点的设置同上，抽查施工记录。一根锚杆不符合要求扣0.5分，扣完为止
4、锚杆安装
安装牢固，托板紧贴壁面，
未接触部位必须楔紧
均匀布置5个检查点。每个检查点附近抽检6根锚杆，扳动、观察检查。一项不符合要求扣1分，扣完为止
5、 抗拔力
（64KN,6.4MPa）
最低值不小于设计值
均匀布置5个检查点，用锚杆拉力计做抗拔力试验，顶部1根，两帮各1根。一根锚杆不符合要求扣1分，扣完为止
+1097m水平中大槽西翼回风巷掘进工作面锚杆支护质量抽检记录
时间
地点
锚杆间距
锚杆深度
角度
锚杆露头
有无
托板
实际拉力
检查结果
检查人
（m）
（cm）
(度)
（cm）
（MPa）
是否合格

月 日
M处1＃点

M处2＃点

M处3＃点

M处4＃点

M处5＃点

月 日
M处1＃点

M处2＃点

M处3＃点

M处4＃点

M处5＃点

注：
