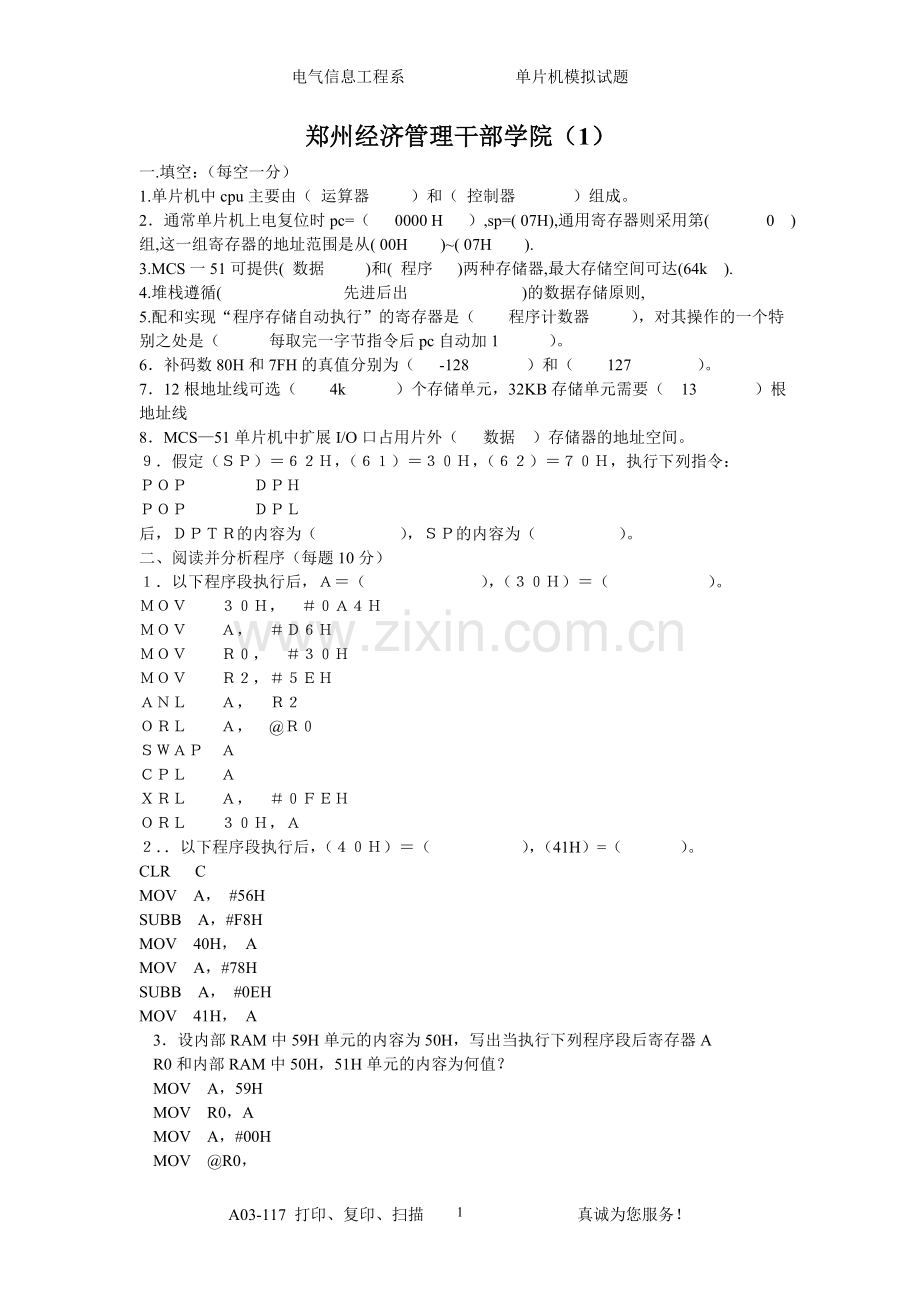

电气信息工程系 单片机模拟试题
郑州经济管理干部学院（1）
一.填空：（每空一分）
1.单片机中cpu主要由（ 运算器 ）和（ 控制器 ）组成。
2．通常单片机上电复位时pc=（ 0000 H ）,sp=( 07H),通用寄存器则采用第( 0 )组,这一组寄存器的地址范围是从( 00H )~( 07H ).
3.MCS一51可提供( 数据 )和( 程序 )两种存储器,最大存储空间可达(64k ).
4.堆栈遵循( 先进后出 )的数据存储原则,
5.配和实现“程序存储自动执行”的寄存器是（ 程序计数器 ），对其操作的一个特别之处是（ 每取完一字节指令后pc自动加1 ）。
6．补码数80H和7FH的真值分别为（ -128 ）和（ 127 ）。
7．12根地址线可选（ 4k ）个存储单元，32KB存储单元需要（ 13 ）根地址线
8．MCS—51单片机中扩展I/O口占用片外（ 数据 ）存储器的地址空间。
９．假定（ＳＰ）＝６２Ｈ，（６１）＝３０Ｈ，（６２）＝７０Ｈ，执行下列指令：
ＰＯＰ　　　　ＤＰＨ
ＰＯＰ　　　　ＤＰＬ
后，ＤＰＴＲ的内容为（　　　　　），ＳＰ的内容为（　　　　　）。
二、阅读并分析程序（每题10分）
１．以下程序段执行后，Ａ＝（　　　　　　　），（３０Ｈ）＝（　　　　　　）。
ＭＯＶ　　３０Ｈ，　＃０Ａ４Ｈ
ＭＯＶ　　Ａ，　＃Ｄ６Ｈ
ＭＯＶ　　Ｒ０，　＃３０Ｈ
ＭＯＶ　　Ｒ２，＃５ＥＨ
ＡＮＬ　　Ａ，　Ｒ２
ＯＲＬ　　Ａ，　@Ｒ０
ＳＷＡＰ　Ａ
ＣＰＬ　　Ａ
ＸＲＬ　　Ａ，　＃０ＦＥＨ
ＯＲＬ　　３０Ｈ，Ａ
２．．以下程序段执行后，（４０Ｈ）＝（ ），（41H）=（ ）。
CLR C
MOV A， #56H
SUBB A，#F8H
MOV 40H， A
MOV A，#78H
SUBB A， #0EH
MOV 41H， A

3．设内部RAM中59H单元的内容为50H，写出当执行下列程序段后寄存器A
R0和内部RAM中50H，51H单元的内容为何值？
MOV A，59H
MOV R0，A
MOV A，#00H
MOV @R0，

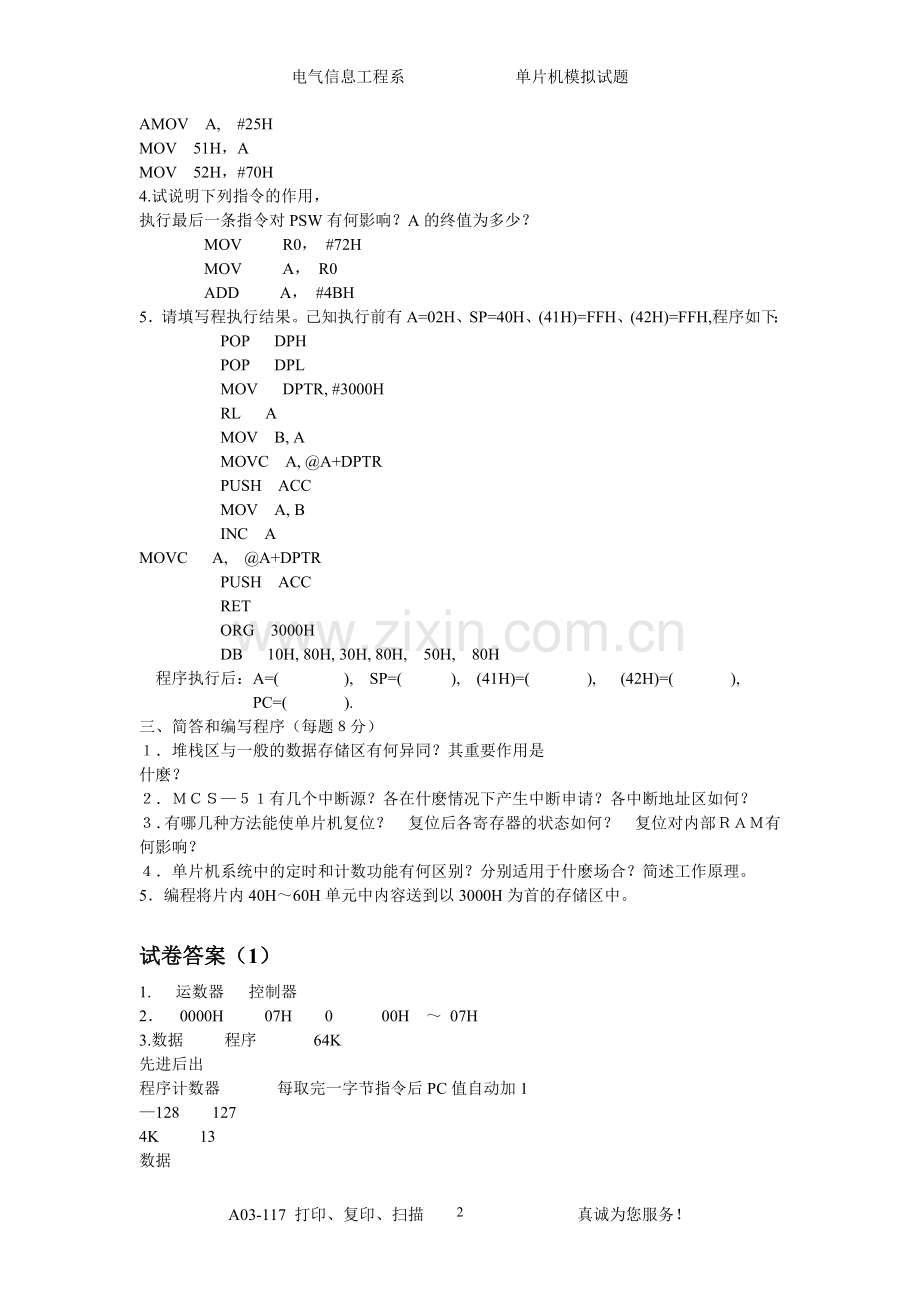

AMOV A, #25H
MOV 51H，A
MOV 52H，#70H
4.试说明下列指令的作用，
执行最后一条指令对PSW有何影响？A的终值为多少？
MOV R0， #72H
MOV A， R0
ADD A， #4BH
5．请填写程执行结果。己知执行前有A=02H、SP=40H、(41H)=FFH、(42H)=FFH,程序如下：
POP DPH
POP DPL
MOV DPTR, #3000H
RL A
MOV B, A
MOVC A, @A+DPTR
PUSH ACC
MOV A, B
INC A
MOVC A, @A+DPTR
PUSH ACC
RET
ORG 3000H
DB 10H, 80H, 30H, 80H, 50H, 80H
程序执行后：A=( ), SP=( ), (41H)=( ), (42H)=( ),
PC=( ).
三、简答和编写程序（每题８分）
１．堆栈区与一般的数据存储区有何异同？其重要作用是
什麽？
２．ＭＣＳ—５１有几个中断源？各在什麽情况下产生中断申请？各中断地址区如何？
３．有哪几种方法能使单片机复位？　复位后各寄存器的状态如何？　复位对内部ＲＡＭ有何影响？
４．单片机系统中的定时和计数功能有何区别？分别适用于什麽场合？简述工作原理。
5．编程将片内40H～60H单元中内容送到以3000H为首的存储区中。

试卷答案（1）
1. 运数器 控制器
2． 0000H 07H 0 00H ～ 07H
3.数据 程序 64K
先进后出
程序计数器 每取完一字节指令后PC值自动加1
—128 127
4K 13
数据
7030H 60H
二阅读并分析程序
1. A=6EH (30H)=EEH
2. (40H)=5EH (41H)=69H
3. A=25H R0=50H (50H)=00H (51H)=25H
4. A=DBH PSW中P=0,OV=0,CY=0
5. A=80H, SP=40H, (41H)=50H, (42H)=80H, PC=8050H

三 简答和编写程序
相同之处：都属于存储器的一部分，都能存放数据。
不相同之处：一般存储器使用随机读/写规则，而堆栈使用先进后出规。可以完成子程序调用或中断调用，多级子程序嵌套等功能。
堆栈区内的存储单元也可以使用读/写指令，但在那种情况下已经不把该单元当做堆栈看待了。
MCS—51单片机有五个中断源。
第一个是外中断0提出中断请求，地址区为0003H～000AH.
第二个是定时器/计数器0提出中断请求，地址区为000H～0012H.
第三个是外中断0提出中断请求，地址区为0013H～001AH.
第四个是定时器/计数器0提出中断请求，地址区为001B～0022H.
第五个是串行中断提出中断请求，地址区为0023 H ～002AH.
3. MCS—51单片机有上电自动复位和按扭复位两种方法能使单片机复位。
复位主要是把PC初始化为0000H，使单片机从程序存储器的0000H 单元开始执行程序。此外，复位还对其它一些特殊功能寄存器有影响，其影响是除SP=07H，P0～P3
四个锁存器均为FFH 外，其它所有的寄存器均为0。
复为不影响内部RAM 的状态（包括通用寄存器Rn）
4．“定时”功能是对片内稳频脉冲（是晶振频绿的1/12）的计数，从计数开始到计满溢出为止，可以由计数值×稳频脉冲周期来得到一个准确的时间值，而“计数”功能则是对单片机引脚上的外来随机脉冲进行计数，一般情况下难以折数为精确时间。
定时功能适用于需要准确计量一才段时间的场合，而计数功能适用于对外部事件的计数。
在单片计内，定时和计数的实现都是借助一个加1计数器，工作原理基本一样，只是定时方式下计数脉冲为 Fcso /12，计数方适下的计数脉冲为由单片计外引脚（T0 或 T1
）来数入。
5. MOV R1,#40H
MOV R0,#20H
MOV DPTR, #3000H
L1: MOV A,@R1
INC R1
INC DPTR
DJNZ R0,L1

郑州经济管理干部学院（2）
一填空：（每空一分）
1．单片机中cpu主要由（ ）和（ ）组成。
2．通常单片机上电复位时pc=（ ）,sp=( ),通寄存器则采用第( )组,这一组寄存器的地址范围是从( )~( ).
3.MCS一51可提供( )和( )两种存储器,最大存储空间可达( ).
4．在微机系统中，cpu是按照（ ）来确定程序的执行顺序的。
5．MCS一51单片机PC的长度为（ ）位，SP的长度为（ ），数据指针DPTR的长度为（ ）位。
6．12根地址线可选（ ）个存储单元，32KB存储单元需要（ ）根地址线
７．MCS—51单片机中扩展I/O口占用片外（ 　）存储器的地址空间。
８．假定（ＳＰ）＝６０Ｈ，（ＡＣＣ）＝３０Ｈ，（Ｂ）＝７０Ｈ，执行下列指令：
　　　　　ＰＵＳＨ　　　　ＡＣＣ
　　　　　ＰＵＳＨ　　　　Ｂ
后，ＳＰ的内容为（　　　　　），６１Ｈ单元的内容为（　　　　　　），６２Ｈ单元的内容为（　　　　　　）。　　　　　　　
二、阅读并分析程序（每题8分）
１．以下程序段执行后，Ａ＝（　　　　　　　），（３０Ｈ）＝（　　　　　　）。
ＭＯＶ　　３０Ｈ，　＃０Ａ４Ｈ
ＭＯＶ　　Ａ，　＃0Ｄ６Ｈ
ＭＯＶ　　Ｒ０，　＃３０Ｈ
ＭＯＶ　　Ｒ２，＃５ＥＨ
ＡＮＬ　　Ａ，　Ｒ２
ＯＲＬ　　Ａ， @Ｒ０
ＳＷＡＰ　Ａ
ＣＰＬ　　Ａ
ＸＲＬ　　Ａ，　＃０ＦＥＨ
ＯＲＬ　　３０Ｈ，Ａ
２．．以下程序段执行后，（４０Ｈ）＝（ ），（41H）=（ ）。
CLR C
MOV A， #56H
SUBB A，#0F8H
MOV 40H， A
MOV A，#78H
SUBB A， #0EH
MOV 41H， A
3．设内部RAM中59H单元的内容为50H，写出当执行下列程序段后寄存器A、R0和内部RAM中50H，51H单元的内容为何值？
MOV A，59H
MOV R0，A
MOV A，#00H
MOV @R0，A
MOV A, #25H
MOV 51H，A
MOV 52H，#70H
4.试说明下列指令的作用，
执行最后一条指令对PSW有何影响？A的终值为多少？
MOV A， #2H
MOV B， A
MOV A， #0AH
ADD A，B
MUL AB
5. 阅读程序并回答问题。设：R0=20H, (20H)=80H, (21H)=90H, (22H)=A0H
(25H)=A0H, (26H)=6FH, (27H)=76H, 程序如下：
CLR C
MOV R2, #3
LOOP: MOV A, @R0
ADDC A, @R1
MOV @R0, A
INC R0
INC R1
DJNZ R2, LOOP
JNC NEXT
MOV @R0, #01H
SJMP $
NEXT: DEC R0
SJMP
程序执行后：（20H）= ( ), (21H)= ( ), (22H)= ( ), (23H)= ( )
Cy= ( ), A= ( ), R0= ( ), R1= ( )
三、简答和编写程序（每题８分）
１．堆栈区与一般的数据存储区有何异同？其重要作用是什麽？
２．ＭＣＳ—５１有几个中断源？各在什麽情况下产生中断申请？各中断地址区如何？
３．有哪几种方法能使单片机复位？　复位后各寄存器的状态如何？　复位对内部ＲＡＭ有何影响？
４．单片机系统中的定时和计数功能有何区别？分别适用于什麽场合？简述工作什原理。
５．编程计算片内RAM区50H～57H八个单元中数的算术平均值，结果存放在5A中。

试卷答案（2）
1. 运数器 控制器
2． 0000H 07H 0 00H ～ 07H
3． 数据 程序 64K
4． 程序计数器
5． 16 8 16
6. 4KB 15
7. 数据
8. 62H 30H 70H
二阅读并分析程序
1. A=6EH (30H)=EEH
2. (40H)=5EH (41H)=69H
3. A=25H R0=50H (50H)=00H (51H)=25H
4. A=018H PSW 中 P=0 OV=0 CY=0
5. (20H)= 20H, (21H)=00H, (22H)=17H, (23H)=01H, CY=1, A=17H, R0=23H, R1=28H
三 简答和编写程序
相同之处：都属于存储器的一部分，都能存放数据。
不相同之处：一般存储器使用随机读/写规则，而堆栈使用先进后出规。可以完成子程序调用或中断调用，多级子程序嵌套等功能。
堆栈区内的存储单元也可以使用读/写指令，但在那种情况下已经不把该单元当做堆栈看待了。
MCS—51单片机有五个中断源。
第一个是外中断0提出中断请求，地址区为0003H～000AH.
第二个是定时器/计数器0提出中断请求，地址区为000BH～0012H.
第三个是外中断1提出中断请求，地址区为0013H～001AH.
第四个是定时器/计数器1提出中断请求，地址区为001B～0022H.
第五个是串行中断提出中断请求，地址区为0023 H ～002AH.
3. MCS—51单片机有上电自动复位和按扭复位两种方法能使单片机复位。
复位主要是把PC初始化为0000H，使单片机从程序存储器的0000H 单元开始执行程序。此外，复位还对其它一些特殊功能寄存器有影响，其影响是除SP=07H，P0～P3
四个锁存器均为FFH 外，其它所有的寄存器均为0。
复为不影响内部RAM 的状态（包括通用寄存器Rn）
4．“定时”功能是对片内稳频脉冲（是晶振频绿的1/12）的计数，从计数开始到计满溢出为止，可以由计数值×稳频脉冲周期来得到一个准确的时间值，而“计数”功能则是对单片机引脚上的外来随机脉冲进行计数，一般情况下难以折数为精确时间。
定时功能适用于需要准确计量一段时间的场合，而计数功能适用于对外部事件的计数。
在单片计内，定时和计数的实现都是借助一个加1计数器，工作原理基本一样，只是定时方式下计数脉冲为Fosc /12，计数方式下的计数脉冲为由单片计外引脚（ T0 或 T1
）来输入。
5.要求8个单元的和小于255。
MOV R0, #50
MOV R1, #8
MOV A, #0
L1: ADD A, @R0
INC R0
DJNZ R1, L1
MOV B, #8
DIV AB
MOV 5AH, A

郑州经济管理干部学院（3）
一填空：（每空一分）
1．单片机中cpu主要由（ ）和（ ）组成。
2．通常单片机上电复位时pc=（ ）,sp=( ),通寄存器则采用第( )组,这一组寄存器的地址范围是从( )~( ).
3.MCS一51可提供( )和( )两种存储器,最大存储空间可达( ).
4．在MCS一51单片机系统中，当某中断源发出中断请求，单片机予以响应时，它必须处于（ 源允许 ）和（ 总允许 ）两级开中断状态。
5．CPU寻址外设端口地址的方法有（ 统一 ）编址和（ 独立 ）编址两种。
6．12根地址线可选（ ）个存储单元，32KB存储单元需要（ ）根地址线
７．假定（Ａ）＝８５Ｈ，（Ｒ０）＝２０Ｈ，（２０Ｈ）＝０ＡＦＨ，执行下列指令：
ＡＤＤ　　　Ａ，@Ｒ０
后，累加器Ａ的内容为（　　　　　），ＣＹ的内容为（　　　　　），ＡＣ的内容为 　　　　　
　（ 　　），OV的内容为（　　　　　）。
二、阅读并分析程序（每题10分）
１．以下程序段执行后，Ａ＝（　　　　　　　），（３０Ｈ）＝（　　　　　　）。
ＭＯＶ　　３０Ｈ，　＃０Ａ４Ｈ
ＭＯＶ　　Ａ，　＃0Ｄ６Ｈ
ＭＯＶ　　Ｒ０，　＃３０Ｈ
ＭＯＶ　　Ｒ２，＃５ＥＨ
ＡＮＬ　　Ａ，　Ｒ２
ＯＲＬ　　Ａ，　@Ｒ０
ＳＷＡＰ　Ａ
ＣＰＬ　　Ａ
ＸＲＬ　　Ａ，　＃０ＦＥＨ
ＯＲＬ　　３０Ｈ，Ａ
２．．以下程序段执行后，（４０Ｈ）＝（ ），（41H）=（ ）。
CLR C
MOV A， #56H
SUBB A，# 0F8H
MOV 40H， A
MOV A，#78H
SUBB A， #0EH
MOV 41H， A
3．设内部RAM中59H单元的内容为50H，写出当执行下列程序段后寄存器A、R0和内部RAM中50H，51H单元的内容为何值？
MOV A，59H
MOV R0，A
MOV A，#00H
MOV @R0，A
MOV A, # 25H
MOV 51H，A
MOV 52H，#70H
4.试说明下列指令的作用，
执行最后一条指令对PSW有何影响？A的终值为多少？
MOV A，#20H
MOV B，A
ADD A，B
SUBB A，#10H
DIV AB
5.请填写程序执行结果。已知A=0AH.
ADD A, #0F4H
JB OV, GOE
JNB ACC.7, GOP
CPL A
INC A
SETB 20H.0
RET
GOP: CLR 20H.0
RET
GOE: MOV A, #0FFH
RET
程序执行后：A= ( ), 20H.0= ( )
三、简答和编写程序（每题８分）
１．堆栈区与一般的数据存储区有何异同？其重要作用是什麽？
２．ＭＣＳ—５１有几个中断源？各在什麽情况下产生中断申请？各中断地址区如何？
３．有哪几种方法能使单片机复位？　复位后各寄存器的状态如何？　复位对内部ＲＡＭ有何影响？
４．单片机系统中的定时和计数功能有何区别？分别适用于什麽场合？简述工作原理。
５．设有两个长度均为15的数组，分别存放在以2000H和2100H为首的存储区中，试编程
求其对应项之和，结果存放在以2200H为首的存储区中。

试卷答案3
1. 运数器 控制器
2． 0000H 07H 0 00H ～ 07H
3． 数据 程序 64K
4． 源允许 总允许
5． 统一 独立
6． 4KB 15
7. 34H 1 1 1
二阅读并分析程序
1. A=6EH (30H)=EEH
2. (40H)=5EH (41H)=69H
3. A=25H R0=50H (50H)=00H (51H)=25H
4. A=01H PSW P=1 OV=0 CY=0
5. A=02H, 20H.0=1
三 简答和编写程序
相同之处：都属于存储器的一部分，都能存放数据。
不相同之处：一般存储器使用随机读/写规则，而堆栈使用先进后出规。可以完成子程序调用或中断调用，多级子程序嵌套等功能。
堆栈区内的存储单元也可以使用读/写指令，但在那种情况下已经不把该单元当做堆栈看待了。
MCS—51单片机有五个中断源。
第一个是外中断0提出中断请求，地址区为0003H～000AH.
第二个是定时器/计数器0提出中断请求，地址区为000H～0012H.
第三个是外中断0提出中断请求，地址区为0013H～001AH.
第四个是定时器/计数器0提出中断请求，地址区为001B～0022H.
第五个是串行中断提出中断请求，地址区为0023 H ～002AH.
3. MCS—51单片机有上电自动复位和按扭复位两种方法能使单片机复位。
复位主要是把PC初始化为0000H，使单片机从程序存储器的0000H 单元开始执行程序。此外，复位还对其它一些特殊功能寄存器有影响，其影响是除SP=07H，P0～P3
四个锁存器均为FFH 外，其它所有的寄存器均为0。
复为不影响内部RAM 的状态（包括通用寄存器Rn）
4．“定时”功能是对片内稳频脉冲（是晶振频绿的1/12）的计数，从计数开始到计满溢出为止，可以由计数值×稳频脉冲周期来得到一个准确的时间值，而“计数”功能则是对单片机引脚上的外来随机脉冲进行计数，一般情况下难以折数为精确时间。
定时功能适用于需要准确计量一才段时间的场合，而计数功能适用于对外部事件的计数。
在单片计内，定时和计数的实现都是借助一个加1计数器，工作原理基本一样，只是定时方式下计数脉冲为 Fosc /12，计数方适下的计数脉冲为由单片计外引脚（T0 或 T1
）来数入。
5.
MOV DPTR, #2000H
MOV R1, #15
L1: MOV DPH, #20H
MOVX A, @DPTR
MOV R2, A
MOV DPH, #21H
MOVX A, @DPTR
ADD A, R2
MOV DPH, #22H
MOVX @DPTR, A
INC DPL
DJNZ R1, L1
SJMP $

郑州经济管理干部学院（4）
一填空：（每空一分）
1．单片机中cpu主要由（ ）和（ ）组成。
2．通常单片机上电复位时pc=（ ）,sp=( ),通寄存器则采用第( )组,这一组寄存器的地址范围是从( )~( ).
3.MCS一51可提供( )和( )两种存储器,最大存储空间可达( ).
4．中断请求信号有（ 电平 ）触发和（脉冲 ）触发两种方式。
5．若系统晶振频 为12MHz，则T0工作于定时和计数方式时的最高（计数）信号频 分别为（ 1000 ）kHz和（ 500 ）kHz。
6．12根地址线可选（ ）个存储单元，32KB存储单元需要（ ）根地址线
７．假定（Ａ）＝８５Ｈ，（２０Ｈ）＝０ＦＦＨ，（ＣＹ）＝１，执行下列指令：
　　　　　ＡＤＤＣ　　　Ａ，２０Ｈ
后，累加器Ａ的内容为（　　　　　），ＣＹ的内容为（　　　　　），ＡＣ的内容为　　　　　　　　　
（　　　），OV的内容为（　　　　　）。
二、阅读并分析程序（每题10分）
１．以下程序段执行后，Ａ＝（　　　　　　　），（３０Ｈ）＝（　　　　　　）。
ＭＯＶ　　３０Ｈ，　＃０Ａ４Ｈ
ＭＯＶ　　Ａ，　＃0Ｄ６Ｈ
ＭＯＶ　　Ｒ０，　＃３０Ｈ
ＭＯＶ　　Ｒ２，＃５ＥＨ
ＡＮＬ　　Ａ，　Ｒ２
ＯＲＬ　　Ａ，　@Ｒ０
ＳＷＡＰ　Ａ
ＣＰＬ　　Ａ
ＸＲＬ　　Ａ，　＃０ＦＥＨ
ＯＲＬ　　３０Ｈ，Ａ
２．．以下程序段执行后，（４０Ｈ）＝（ ），（41H）=（ ）。
CLR C
MOV A， #56H
SUBB A，# 0F8H
MOV 40H， A
MOV A，#78H
SUBB A， #0EH
MOV 41H， A
3．设内部RAM中59H单元的内容为50H，写出当执行下列程序段后寄存器A、R0和内部RAM中50H，51H单元的内容为何值？
MOV A，59H
MOV R0，A
MOV A，#00H
MOV @R0，A
MOV A, #25H
MOV 51H，A
MOV 52H，#70H
4.试说明下列指令的作用，分析当指令执行完后，R0中的内容是什麽？
MOV R0，#0A7H
XCH　Ａ，Ｒ０
ＳＷＡＰ　　Ａ
ＸＣＨ　　Ａ，Ｒ０
5.下述程序执行后，请问SP= ( ), A= ( ), B= ( )
MOV SP, #40H
MOV A, #30H
LCALL SUBR
ADD A, #10H
BACK: MOV B, A
L1: SJMP L1
BABR: POP DPH
POP DPL
MOV DPTR, # AGI
PUSH DPL
PUSH DPH
RET
三、简答和编写程序（每题８分）
堆栈区与一般的数据存储区有何异同？其重要作用是什麽？
ＭＣＳ—５１有几个中断源？各在什麽情况下产生中断申请？各中断地址区如何？
有哪几种方法能使单片机复位？　复位后各寄存器的状态如何？　复位对内部ＲＡＭ有何影响？
单片机系统中的定时和计数功能有何区别？分别适用于什麽场合？简述工作原理。
将片外数据存储器地址为1000H～1030H的数据块，全部搬迁到片内RAM30H～60H中，并将原数据块区全部清0。

试卷答案（4）
1. 运数器 控制器
2． 0000H 07H 0 00H ～ 07H
3． 数据 程序 64K
4． 电平 脉冲
5． 1000 500
6． 4KB 15
7. 85H 1 1 0
二阅读并分析程序
1. A=6EH (30H)=EEH
2. (40H)=5EH (41H)=6AH
3. A=25H R0=50H (50H)=00H (51H)=25H
4. R0=7AH A=0
5. SP= 40H, A= 30H, B= 30H
三 简答和编写程序
相同之处：存储器的一部分，都能存放数据。
不相同之处：一般存储器使用随机读/写规则，而堆栈使用先进后出规。可以完成子程序调用或中断调用，多级子程序嵌套等功能。
堆栈区内的存储单元也可以使用读/写指令，但在那种情况下已经不把该单元当做堆栈看待了。
MCS—51单片机有五个中断源。
第一个是外中断0提出中断请求，地址区为0003H～000AH.
第二个是定时器/计数器0提出中断请求，地址区为000H～0012H.
第三个是外中断0提出中断请求，地址区为0013H～001AH.
第四个是定时器/计数器0提出中断请求，地址区为001B～0022H.
第五个是串行中断提出中断请求，地址区为0023 H ～002AH.
3. MCS—51单片机有上电自动复位和按扭复位两种方法能使单片机复位。
复位主要是把PC初始化为0000H，使单片机从程序存储器的0000H 单元开始执行程序。此外，复位还对其它一些特殊功能寄存器有影响，其影响是除SP=07H，P0～P3
四个锁存器均为FFH 外，其它所有的寄存器均为0。
复为不影响内部RAN 的状态（包括通用寄存器Rn）
4．“定时”功能是对片内稳频脉冲（是晶振频绿的1/12）的计数，从计数开始到计满溢出为止，可以由计数值×稳频脉冲周期来得到一个准确的时间值，而“计数”功能则是对单片机引脚上的外来随机脉冲进行计数，一般情况下难以折数为精确时间。
定时功能适用于需要准确计量一才段时间的场合，而计数功能适用于对外部事件的计数。
在单片计内，定时和计数的实现都是借助一个加1计数器，工作原理基本一样，只是定时方式下计数脉冲为 /12，计数方适下的计数脉冲为由单片计外引脚（ T0 或 T1
）来数入。
5. MOV DPTR, #1000H
MOV R1, #30H
MOV R0, #30H
L1: MOVX A, @DPTR
MOV @R0, A
MOV A, #0
MOVX @DPTR, A
INC DPL
INC R0
DJNZ R1, L1
SJMP $

郑州经济管理干部学院（5）
填空：（每空一分）
1．单片机中cpu主要由（ ）和（ ）组成。
2．通常单片机上电复位时pc=（ ）,sp=( ),通寄存器则采用第( )组,这一组寄存器的地址范围是从( )~( ).
3.MCS一51可提供( )和( )两种存储器,最大存储空间可达( ).
窗体顶部
4. 若单片机晶振频 为6MHz，则时钟周期为（ ），机器周期为（ ），最短和最长的指令周期分别为（ ）和（ ）。
5．12根地址线可选（ ）个存储单元，32KB存储单元需要（ ）根地址线
６．假定（Ａ）＝０ＦＦＨ，（Ｒ３）＝０ＦＨ，（３０Ｈ）＝０Ｆ０Ｈ，（Ｒ０）＝４０Ｈ，
　　（４０Ｈ）＝００Ｈ。执行下列指令：
　　　　　ＩＮＣ　　Ａ
　　　　　ＩＮＣ　　Ｒ３
　　　　　ＩＮＣ　　　３０Ｈ
　　　　　ＩＮＣ　　　@Ｒ０
　后，累加器Ａ的内容为（　　　　　），Ｒ３的内容为（　　　　　），３０Ｈ的内容为（　　　　　），３０Ｈ的内容为（　　　　　），４０Ｈ的内容为（　　　　　）。
二、阅读并分析程序（每题10分）
１．以下程序段执行后，Ａ＝（　　　　　　　），（３０Ｈ）＝（　　　　　　）。
ＭＯＶ　　３０Ｈ，　＃０Ａ４Ｈ
ＭＯＶ　　Ａ，　＃0Ｄ６Ｈ
ＭＯＶ　　Ｒ０，　＃３０Ｈ
ＭＯＶ　　Ｒ２，＃５ＥＨ
ＡＮＬ　　Ａ，　Ｒ２
ＯＲＬ　　Ａ，　@Ｒ０
ＳＷＡＰ　Ａ
ＣＰＬ　　Ａ
ＸＲＬ　　Ａ，　＃０ＦＥＨ
ＯＲＬ　　３０Ｈ，Ａ
２．．以下程序段执行后，（４０Ｈ）＝（ ），（41H）=（ ）。
CLR C
MOV A， #56H
SUBB A，# 0F8H
MOV 40H， A
MOV A，#78H
SUBB A， #0EH
MOV 41H， A
3．设内部RAM中59H单元的内容为50H，写出当执行下列程序段后寄存器A、R0和内部RAM中50H，51H单元的内容为何值？
MOV A，59H
MOV R0，A
MOV A，#00H
MOV @R0，A
MOV A, #25H
MOV 51H，A
MOV 52H，#70H
４．已知：Ａ＝０Ｃ９Ｈ，Ｂ＝８ＤＨ，ＣＹ＝１。
执行指令“ＡＤＤＣ　　Ａ，Ｂ”结果如何？
执行指令“ＳＵＢＢ　　Ａ，Ｂ”结果如何？
5.设 R0= 20H, R1= 25H, (20H)= 80H, (21H)= A0H, (25H)= A0H,
(26H)= 6FH, (27H)=76H, 下列程序执行后，结果如何.
CLR C
MOV R2, # 3
LOOP: MOV A, @R0
ADDC A,@R1
MOV @R0, A
INC R0
INC R1
DJNZ R2, LOOP
JNC NEXT
MOV @R0, # 01H
SJMP $
NEXT: DEC R0
SJMP $
(20H)= ( ), (21H)= ( ), (22H)= ( ), (23H)= ( )
CY= ( ), A= ( ), R0= ( ), R1= ( )
三、简答和编写程序（每题８分）
堆栈区与一般的数据存储区有何异同？其重要作用是什麽
２．ＭＣＳ—５１有几个中断源？各在什麽情况下产生中断申请？各中断地址区如何？
３．有哪几种方法能使单片机复位？　复位后各寄存器的状态如何？　复位对内部ＲＡＭ有何影响？
４．单片机系统中的定时和计数功能有何区别？分别适用于什麽场合？简述工作原理。
５．试编写一子程序，使间址寄存器R1所指向的两个片外RAM连续单元中的高4位二
进制数，合并为一个字节装入累加器A中。已知R1指向低地址，并要求该单元高4位
放在A的低4位中。

试卷答案（5）
1. 运数器 控制器
2． 0000H 07H 0 00H ～ 07H
3． 数据 程序 64K
4. 0 33 2 2 8
5. 4KB 13
6. 00H 10H 0F1H 01H
二阅读并分析程序
1. A=6EH (30H)=EEH
2. (40H)=5EH (41H)=69H
3. A=25H R0=50H (50H)=00H (51H)=25H
4. A=57H OY=1 OV=1 AC=1 P=1
A=3BH CY=0 AC=1 OV=1
5. (20H)= 20H, (21H)= 00H, (22H)=17H, (23H)=01H, CY=1, A= 17H, R0=23H, R1=28H
三 简答和编写程序
相同之处：存储器的一部分，都能存放数据。
不相同之处：一般存储器使用随机读/写规则，而堆栈使用先进后出规。可以完成子程序调用或中断调用，多级子程序嵌套等功能。
堆栈区内的存储单元也可以使用读/写指令，但在那种情况下已经不把该单元当做堆栈看待了。
MCS—51单片机有五个中断源。
第一个是外中断0提出中断请求，地址区为0003H～000AH.
第二个是定时器/计数器0提出中断请求，地址区为000H～0012H.
第三个是外中断0提出中断请求，地址区为0013H～001AH.
