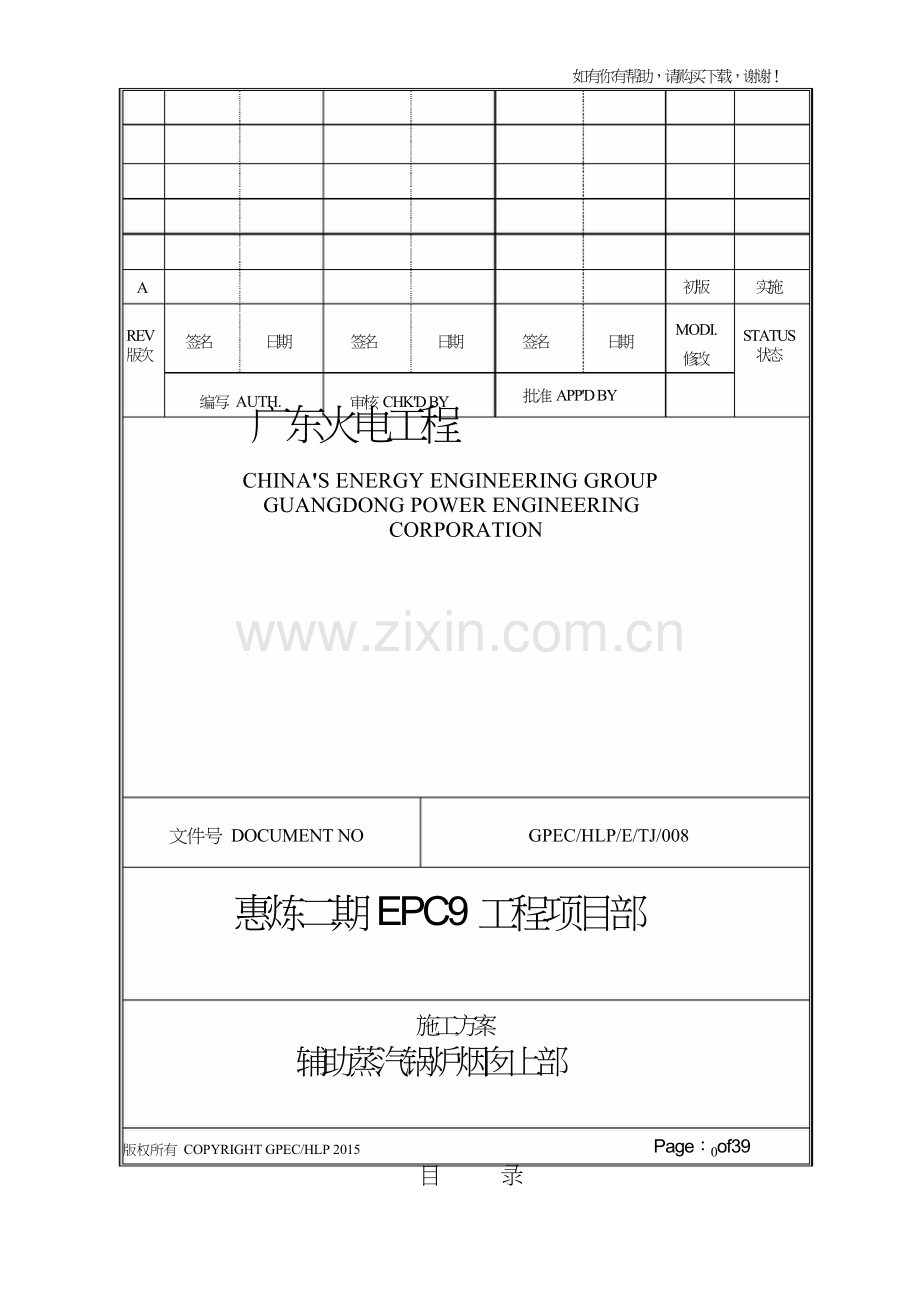

A

REV 版次


签名


日期


签名


日期


签名


日期


初版

MODI.
修改


实施

STATUS
状态

编写 AUTH.


审核 CHK'D BY


批准 APP'D BY

广东火电工程

CHINA'S ENERGY ENGINEERING GROUP
GUANGDONG POWER ENGINEERING
CORPORATION

文件号 DOCUMENT NO GPEC/HLP/E/TJ/008

惠炼二期 EPC9 工程项目部

施工方案
辅助蒸汽锅炉烟囱上部

版权所有 COPYRIGHT GPEC/HLP 2015


目


录


Page：0of39

如有你有帮助，请购买下载，谢谢！

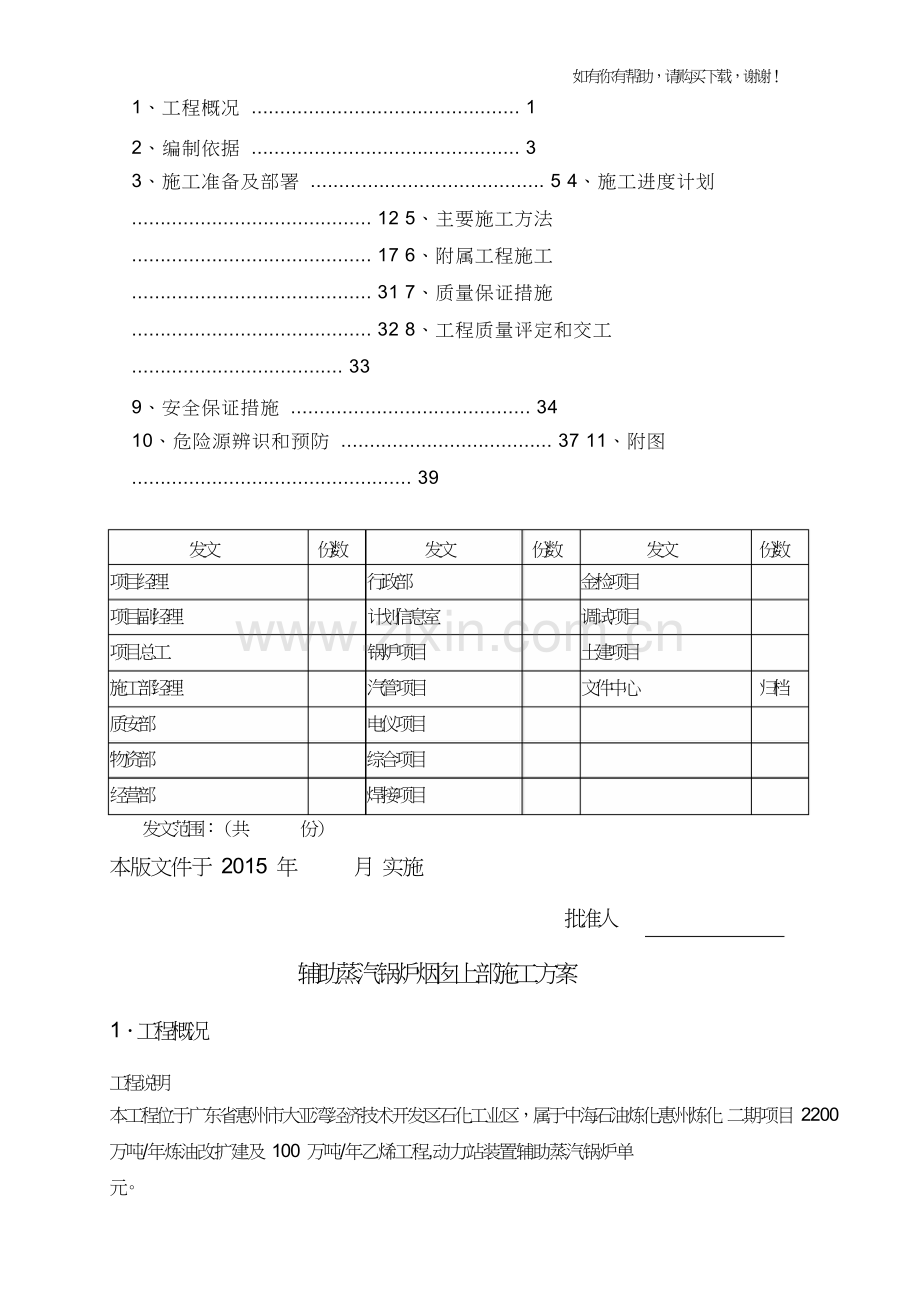

1、工程概况 ............................................... 1

2、编制依据 ............................................... 3
3、施工准备及部署 ......................................... 5 4、施工进度计划 .......................................... 12 5、主要施工方法 .......................................... 17 6、附属工程施工 .......................................... 31 7、质量保证措施 .......................................... 32 8、工程质量评定和交工 ..................................... 33

9、安全保证措施 .......................................... 34
10、危险源辨识和预防 ..................................... 37 11、附图 ................................................. 39

发文 份数 发文 份数 发文 份数
项目经理 行政部 金检项目
项目副经理 计划信息室 调试项目
项目总工 锅炉项目 土建项目
施工部经理 汽管项目 文件中心 归档
质安部 电仪项目
物资部 综合项目
经营部 焊接项目
发文范围：（共 份）
本版文件于 2015 年 月 实施

批准人

辅助蒸汽锅炉烟囱上部施工方案

1．工程概况

工程说明
本工程位于广东省惠州市大亚湾经济技术开发区石化工业区，属于中海石油炼化惠州炼化 二期项目 2200 万吨/年炼油改扩建及 100 万吨/年乙烯工程,动力站装置辅助蒸汽锅炉单
元。

如有你有帮助，请购买下载，谢谢！

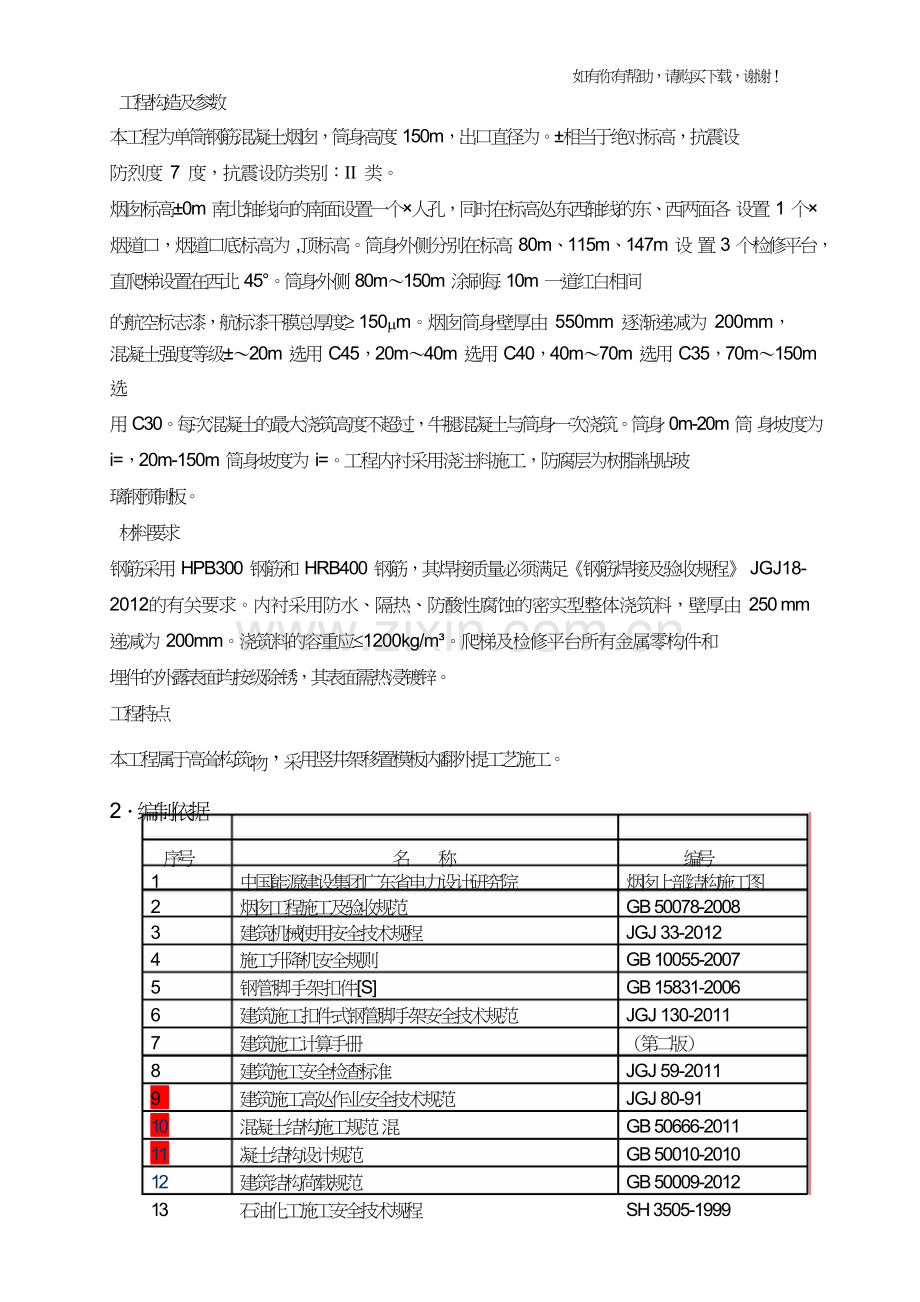

工程构造及参数
本工程为单筒钢筋混凝土烟囱，筒身高度 150m，出口直径为。±相当于绝对标高，抗震设
防烈度 7 度，抗震设防类别：Ⅱ 类。
烟囱标高±0m 南北轴线向的南面设置一个×人孔，同时在标高处东西轴线的东、西两面各 设置 1 个×烟道口，烟道口底标高为 ,顶标高。筒身外侧分别在标高 80m、115m、147m 设 置 3 个检修平台，直爬梯设置在西北 45°。筒身外侧 80m～150m 涂刷每 10m 一道红白相间

的航空标志漆，航标漆干膜总厚度³ 150mm。烟囱筒身壁厚由 550mm 逐渐递减为 200mm，
混凝土强度等级±～20m 选用 C45，20m～40m 选用 C40，40m～70m 选用 C35，70m～150m 选
用 C30。每次混凝土的最大浇筑高度不超过，牛腿混凝土与筒身一次浇筑。筒身 0m-20m 筒 身坡度为 i=，20m-150m 筒身坡度为 i=。工程内衬采用浇注料施工，防腐层为树脂粘贴玻
璃钢预制板。
材料要求
钢筋采用 HPB300 钢筋和 HRB400 钢筋，其焊接质量必须满足《钢筋焊接及验收规程》 JGJ18-2012的有关要求。内衬采用防水、隔热、防酸性腐蚀的密实型整体浇筑料，壁厚由 250 mm 递减为 200mm。浇筑料的容重应£1200kg/m³。爬梯及检修平台所有金属零构件和
埋件的外露表面均按级除锈，其表面需热浸镀锌。
工程特点

本工程属于高耸构筑物，采用竖井架移置模板内翻外提工艺施工。

2．编制依据

序号 名 称 编号

12
3
4
56789
10 11 12 13
中国能源建设集团广东省电力设计研究院
烟囱工程施工及验收规范
建筑机械使用安全技术规程
施工升降机安全规则
钢管脚手架扣件[S]
建筑施工扣件式钢管脚手架安全技术规范
建筑施工计算手册
建筑施工安全检查标准
建筑施工高处作业安全技术规范
混凝土结构施工规范 混凝土结构设计规范
建筑结构荷载规范
石油化工施工安全技术规程
烟囱上部结构施工图
GB 50078-2008
JGJ 33-2012
GB 10055-2007
GB 15831-2006
JGJ 130-2011
（第二版）
JGJ 59-2011
JGJ 80-91
GB 50666-2011 GB 50010-2010 GB 50009-2012
SH 3505-1999
