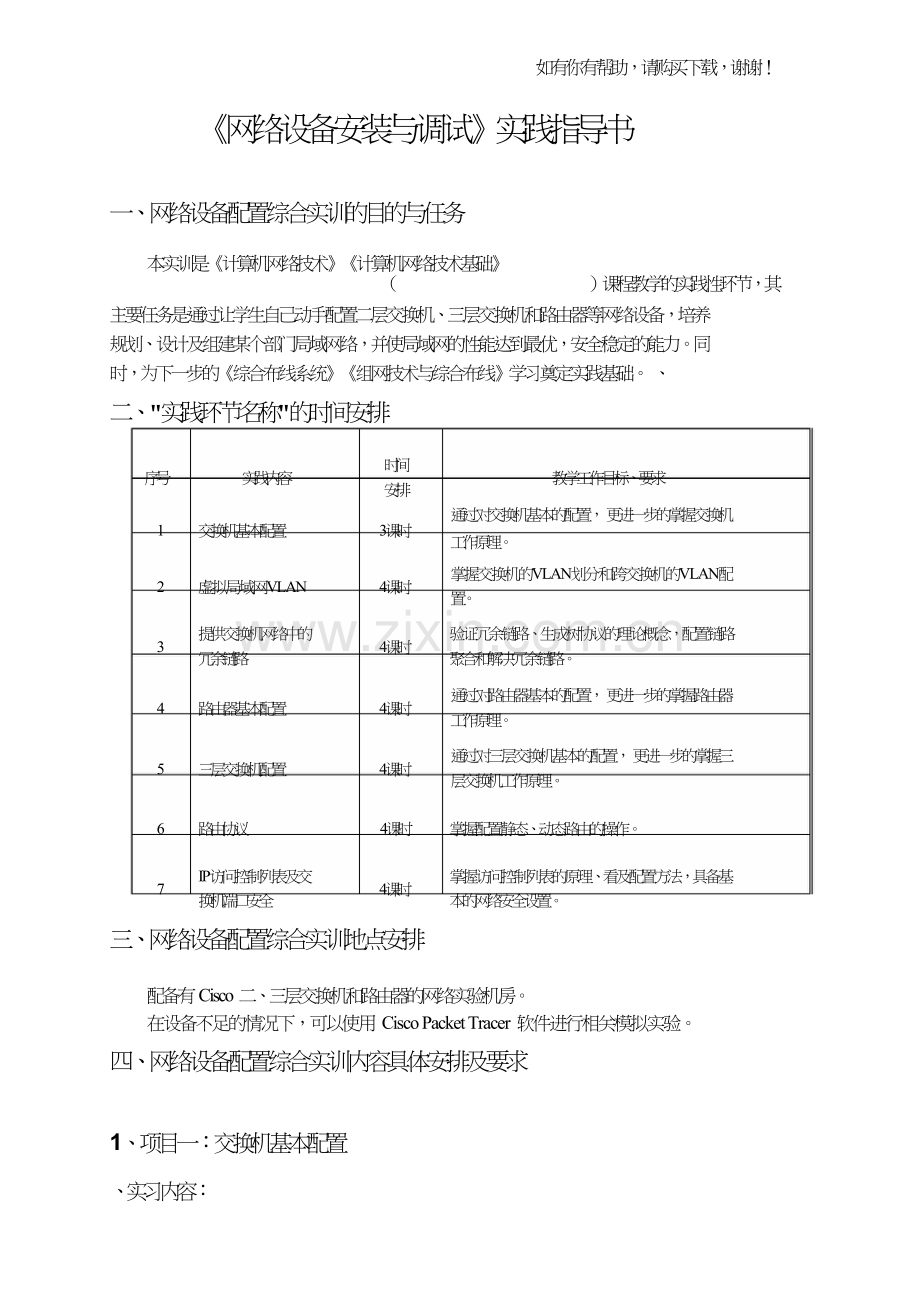

《网络设备安装与调试》实践指导书

一、网络设备配置综合实训的目的与任务

本实训是《计算机网络技术》《计算机网络技术基础》
（ ）课程教学的实践性环节，其
主要任务是通过让学生自己动手配置二层交换机、三层交换机和路由器等网络设备，培养
规划、设计及组建某个部门局域网络，并使局域网的性能达到最优，安全稳定的能力。同
时，为下一步的《综合布线系统》《组网技术与综合布线》学习奠定实践基础。 、
二、"实践环节名称"的时间安排

时间
序号 实践内容 教学工作目标、要求
安排
通过对交换机基本的配置， 更进一步的掌握交换机
1 交换机基本配置 3课时
工作原理。

掌握交换机的VLAN划分和跨交换机的VLAN配
2 虚拟局域网VLAN 4课时
置。

提供交换机网络中的 验证冗余链路、生成树协议的理论概念，配置链路
3 4课时
冗余链路 聚合和解决冗余链路。

通过对路由器基本的配置， 更进一步的掌握路由器
4 路由器基本配置 4课时
工作原理。

通过对三层交换机基本的配置， 更进一步的掌握三
5 三层交换机配置 4课时
层交换机工作原理。

6 路由协议 4课时 掌握配置静态、动态路由的操作。

IP访问控制列表及交 掌握访问控制列表的原理、看及配置方法，具备基
7 4课时
换机端口安全 本的网络安全设置。
三、网络设备配置综合实训地点安排

配备有 Cisco 二、三层交换机和路由器的网络实验机房。
在设备不足的情况下，可以使用 Cisco Packet Tracer 软件进行相关模拟实验。
四、网络设备配置综合实训内容具体安排及要求

1、项目一：交换机基本配置

、实习内容：

如有你有帮助，请购买下载，谢谢！

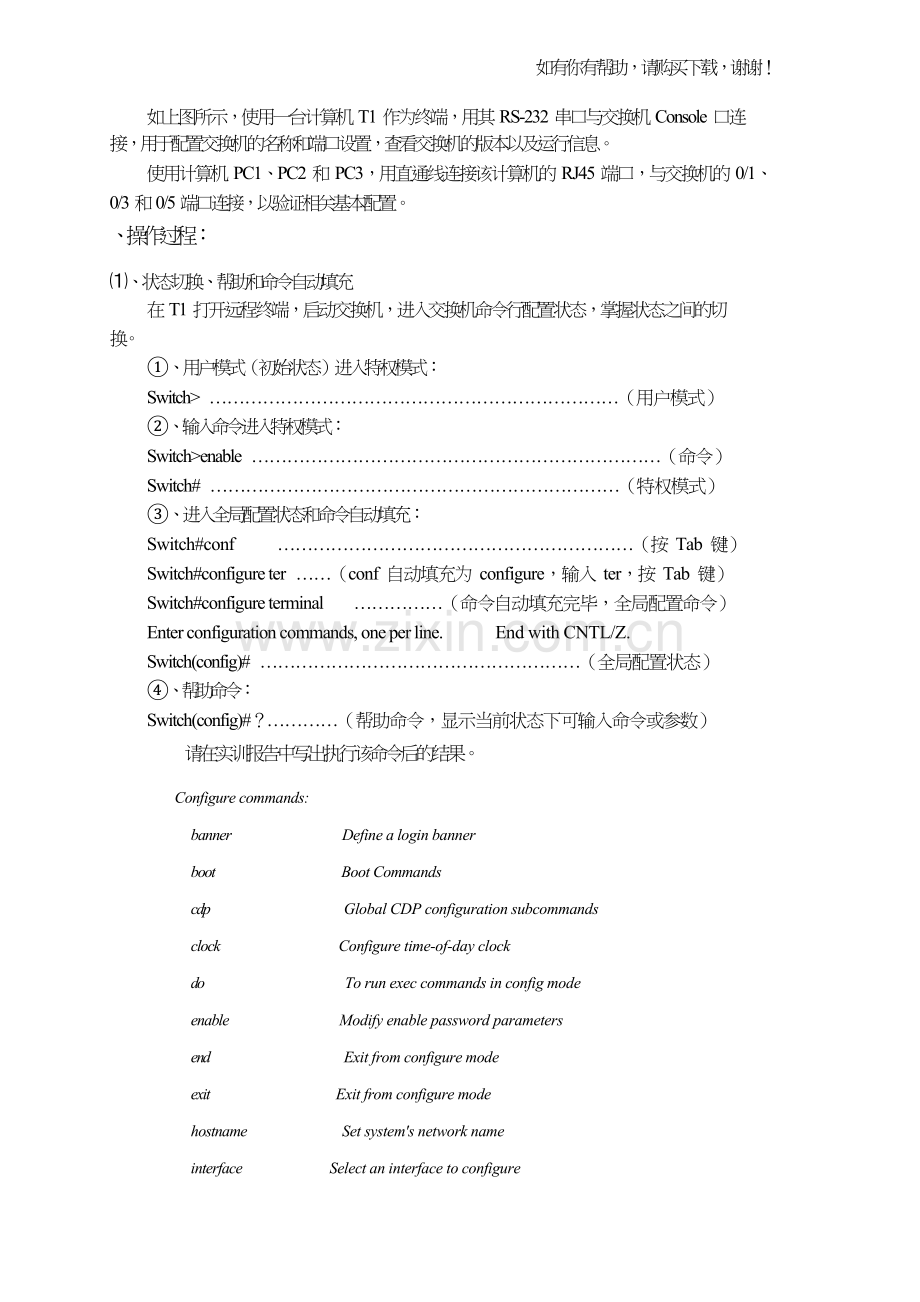

如上图所示，使用一台计算机 T1 作为终端，用其 RS-232 串口与交换机 Console 口连
接，用于配置交换机的名称和端口设置，查看交换机的版本以及运行信息。
使用计算机 PC1、PC2 和 PC3，用直通线连接该计算机的 RJ45 端口，与交换机的 0/1、
0/3 和 0/5 端口连接，以验证相关基本配置。
、操作过程：

⑴、状态切换、帮助和命令自动填充
在 T1 打开远程终端，启动交换机，进入交换机命令行配置状态，掌握状态之间的切
换。
①、用户模式（初始状态）进入特权模式：
Switch> ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（用户模式）
②、输入命令进入特权模式：
Switch>enable ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（命令）
Switch# ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（特权模式）
③、进入全局配置状态和命令自动填充：
Switch#conf ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（按 Tab 键）
Switch#configure ter ¼¼（conf 自动填充为 configure，输入 ter，按 Tab 键）
Switch#configure terminal ¼¼¼¼¼（命令自动填充完毕，全局配置命令）
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（全局配置状态）
④、帮助命令：
Switch(config)#？¼¼¼¼（帮助命令，显示当前状态下可输入命令或参数）
请在实训报告中写出执行该命令后的结果。

Configure commands:

banner

boot

cdp

clock

do

enable

end

exit

hostname

interface


Define a login banner

Boot Commands

Global CDP configuration subcommands

Configure time-of-day clock

To run exec commands in config mode

Modify enable password parameters

Exit from configure mode

Exit from configure mode

Set system's network name

Select an interface to configure

如有你有帮助，请购买下载，谢谢！

ip Global IP configuration subcommands

line Configure a terminal line

mac-address-table Configure the MAC address table

no

service

spanning-tree

username

vlan

vtp


Negate a command or set its defaults

Modify use of network based services

Spanning Tree Subsystem

Establish User Name Authentication

Vlan commands

Configure global VTP state

⑤、返回上一级模式：
Switch(config)#Exit¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（返回上一级命令）
Switch#¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（回到特权模式） Switch# configure terminal ¼¼¼¼¼¼¼¼¼¼¼¼¼¼（全局配置命令）
Switch(config)#interface fastEthernet 0/7 ¼¼¼¼¼¼¼¼¼（端口配置命令）
Switch(config-if)#end¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（退回到特权模式）
Switch#
⑵、查看交换机版本信息：
Switch(config)#hostname S1¼¼¼¼¼¼¼¼¼¼¼¼（交换机更名为 S1）
S1(config)#Exit¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（返回上一级命令）
S1#show version¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（查看当前版本信息）
请在实训报告中写出执行该命令后的结果。

Cisco Internetwork Operating System Software

IOS (tm) C2950 Software (C2950-I6Q4L2-M), Version (22)EA4, RELEASE SOFTWARE(fc1)

Copyright (c) 1986-2005 by cisco Systems, Inc.

Compiled Wed 18-May-05 22:31 by jharirba

Image text-base: 0x, data-base: 0x

ROM: Bootstrap program is is C2950 boot loader

Switch uptime is 9 minutes, 30 seconds

System returned to ROM by power-on

Cisco WS-C2950-24 (RC32300) processor (revision C0) with 21039K bytes of memory.

Processor board ID FHK0610Z0WC
