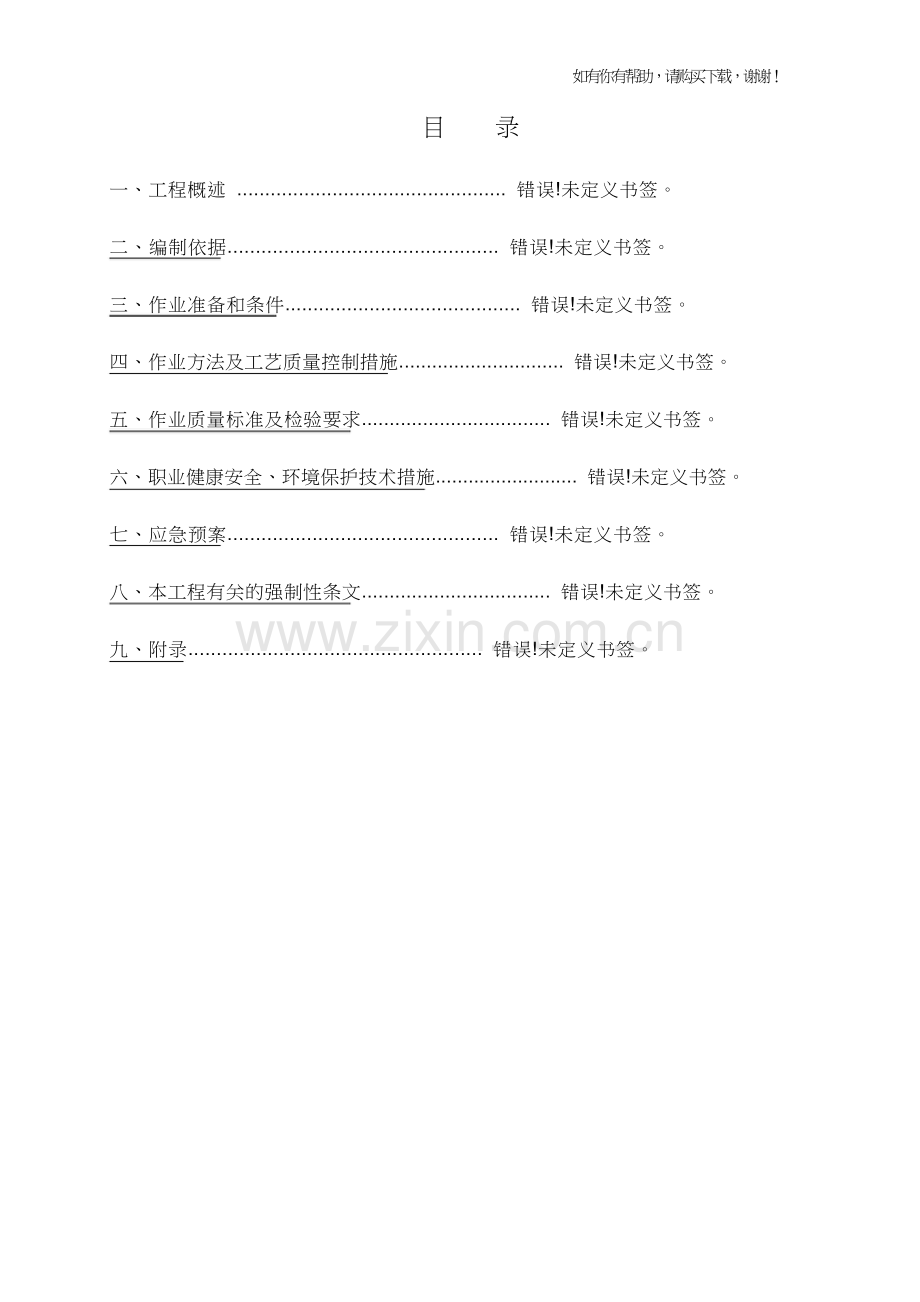

目 录
一、工程概述 ................................................ 错误!未定义书签。
二、编制依据................................................ 错误!未定义书签。
三、作业准备和条件.......................................... 错误!未定义书签。
四、作业方法及工艺质量控制措施.............................. 错误!未定义书签。
五、作业质量标准及检验要求.................................. 错误!未定义书签。
六、职业健康安全、环境保护技术措施.......................... 错误!未定义书签。
七、应急预案................................................ 错误!未定义书签。
八、本工程有关的强制性条文.................................. 错误!未定义书签。
九、附录.................................................... 错误!未定义书签。
如有你有帮助，请购买下载，谢谢！
一、 工程概述
（一） 工程概况
叶集 30MW 生物质热电项目 YC80/烟囱工程为一座 80m 高钢筋混凝土烟囱，由基础、
筒体二个部分组成，本烟囱选用《钢筋混凝土烟囱》 05G212）之 YC80/，筒壁型号：TB80/， （
基础型号：J80/。烟囱的±标高相当于绝对标高。基础采用筏板式基础，基础底板直径，
埋置深度， 采用 C35 商品混凝土。烟囱主体筒壁下口外径为,顶口内径为，筒体混凝土 0-10
米壁厚为 300mm，10-20 米壁厚为 280mm，20-30 米壁厚为 260mm，30-40 米壁厚为 240mm，
40-50 米壁厚为 220mm，50-60 米壁厚为 200mm, 60-70 米壁厚为 180mm, 70-80 米壁厚为
160mm,筒身采用 C30 商品混凝土，筒体钢筋保护层为 30mm，混凝土内壁涂刷 OM 防腐涂料；
烟囱筒体坡度分为：0—10m 段为%，10—80m 段为%共二种；内衬采用粘土耐火砖砌体，10
米以下为 230mm 厚度，10 米以上为 115mm 厚度；隔热层采用 100mm 水泥珍珠岩制品。外设
钢爬梯一座，+和顶部+共设置二层钢平台。
（二）工作范围
光大南谯生物质电厂项目 80/烟囱工程，主要包括烟囱基础工程，筒身钢筋、混凝土、
内衬耐火砖、珍珠岩隔热层、内壁 OM 涂料、外壁航标及钢结构制作安装等工程。
（三）工期要求
烟囱工程施工计划工期： ，共 153 天。
二、 编制依据
1、05G212 钢筋混凝土烟囱图集
2 、建筑施工手册（第五版）
3 、建筑地基与基础工程施工质量验收规范 GB50202－2002
4、 混凝土结构施工质量验收规范 GB50204-2015
5 、钢筋焊接及验收规范 JGJ18-2012
6 、混凝土强度检验评定标准 GBJ107-2010
如有你有帮助，请购买下载，谢谢！
7 、烟囱工程施工及验收规范 GB50078-2008
8 、钢结构施工质量验收规范 GB50205-2001
9 、砌体工程施工质量验收规范 GB50203-2011
10、 《电气装置安装工程接地装置施工及验收规范》GB50169-2006
11、工程建设标准强制性条文（电力工程部分）
12、施工组织设计及相关法律、法规、规范、规程标准等
三、 作业准备和条件
1、 作业人员
序号 工种名称 人数 序号 工种名称 人数
1 施工队长 1人 9 木 工 6人
2 施工员 1人 10 架子工 8人 3 技术员 1人 11 钢筋工 10 人 4 质检员 1人 12 机械工 1人 5 安全员 2人 13 起重工 1人
6 材料员 1人 14 砼 工 6人
7 电 工 2人 15 瓦 工 4人
8 电焊工 2人 16 普 工 8人
特种作业人员必须持证上岗。
2、 技术准备
施工前，会同有关技术部门与其它专业做好图纸会审， 并组织施工人员进行技术交底，
以避免出现问题或者不必要的返工。
3、 材料准备
所使用的施工材料必须在施工前运至现场且必须具有质量保证书或出厂证明书，到场
材料及时复检，如钢材、耐火砖、隔热层材料等，原材料满足图纸设计的要求，方可进行
施工。
80m 烟囱主体工作量为：
项目
烟囱基础
C35 混凝土
111m3
C30 混凝土
/
钢筋量
10t
型钢量
耐火砖
/
水泥珍
珠岩制品
/
