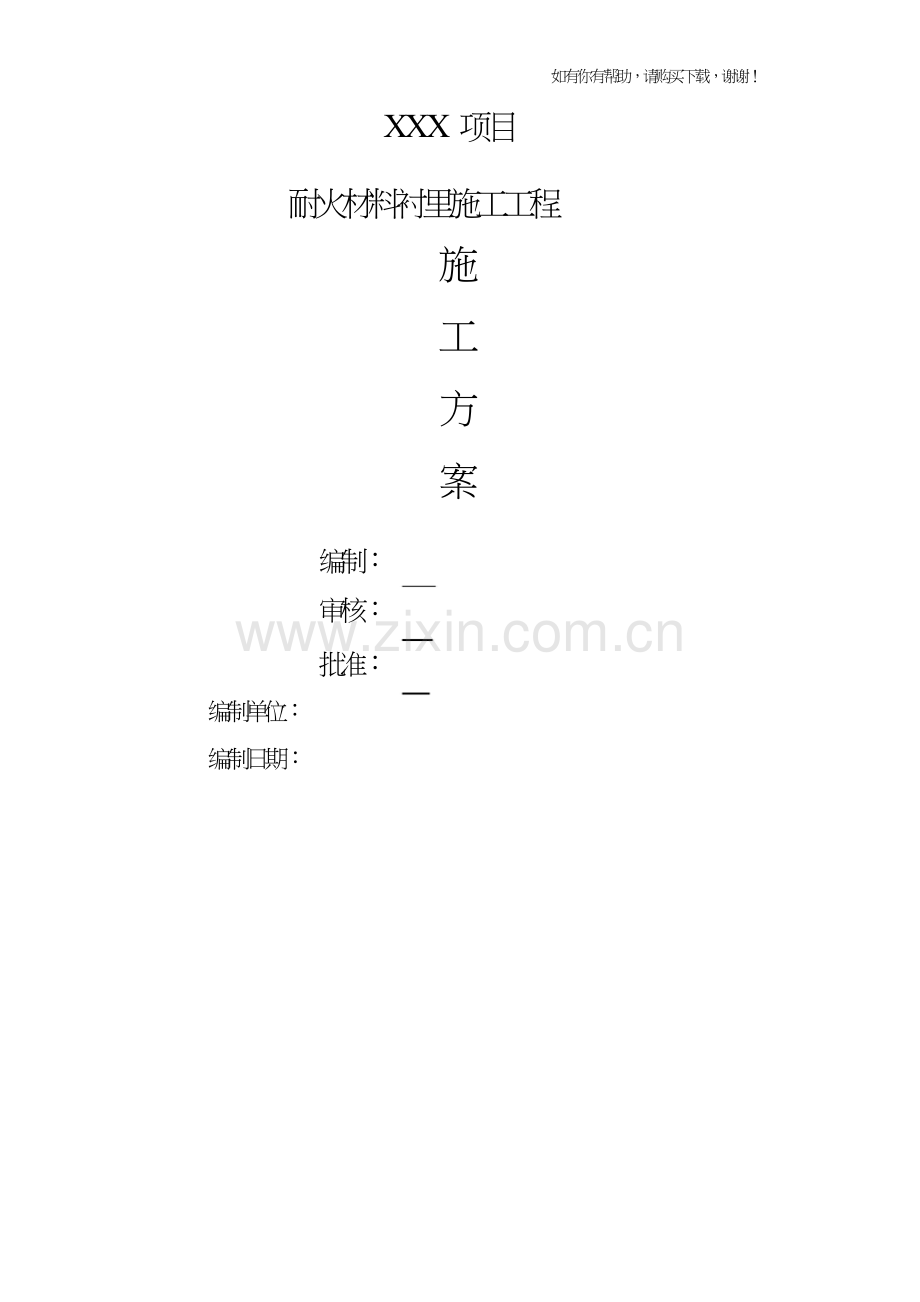

XXX 项目

耐火材料衬里施工工程
施
工方案

编制：
审核： 批准：
编制单位：
编制日期：

如有你有帮助，请购买下载，谢谢！

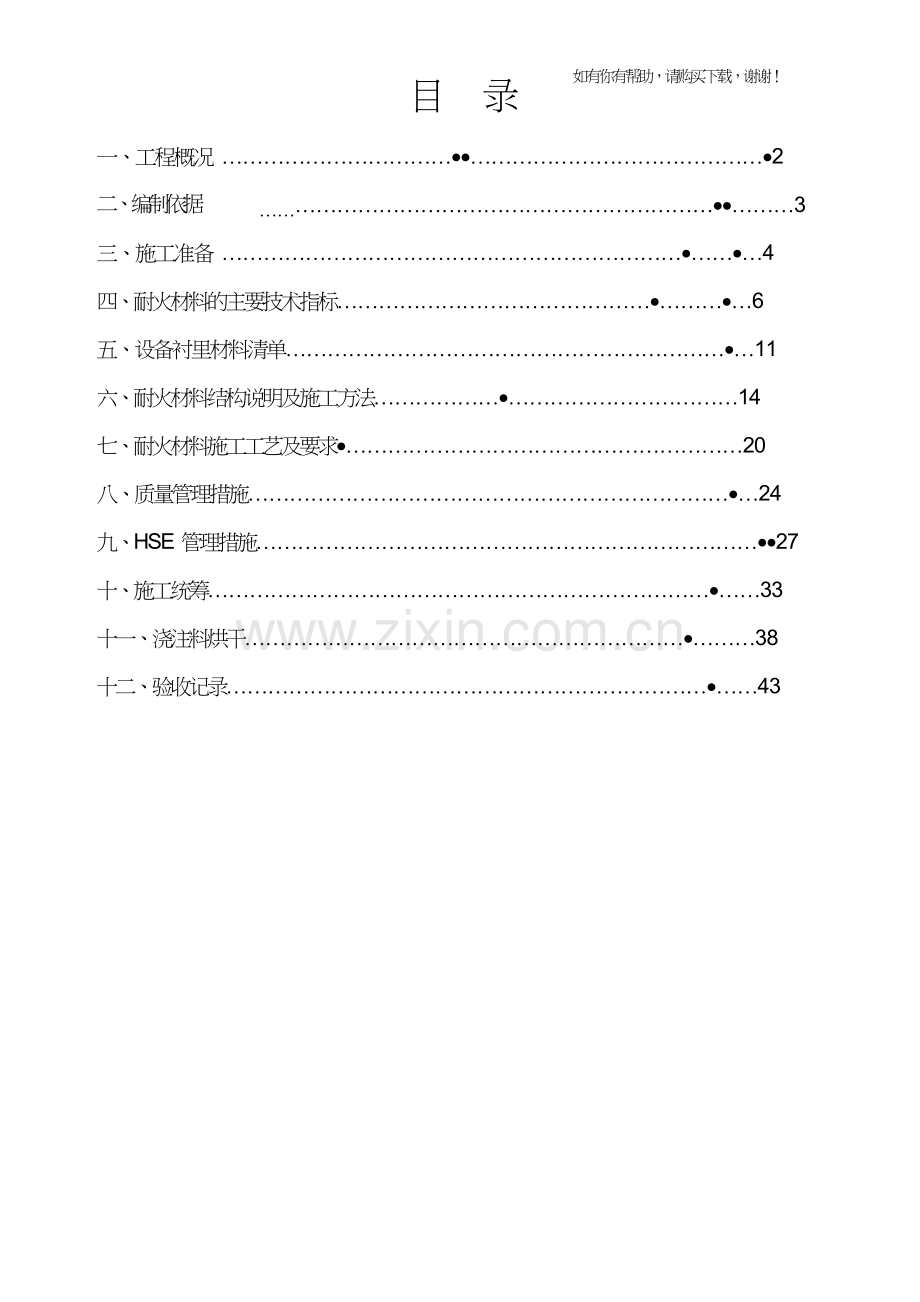

目 录

一、工程概况 ¼¼¼¼¼¼¼¼¼¼¼··¼¼¼¼¼¼¼¼¼¼¼¼¼¼·2

二、编制依据


¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼··¼¼¼3

三、施工准备 ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼¼·¼4

四、耐火材料的主要技术指标¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼¼¼·¼6

五、设备衬里材料清单¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼11

六、耐火材料结构说明及施工方法¼¼¼¼¼¼·¼¼¼¼¼¼¼¼¼¼¼14

七、耐火材料施工工艺及要求·¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼20

八、质量管理措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼24

九、HSE 管理措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼··27

十、施工统筹¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼¼33

十一、浇注料烘干¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼¼¼38

十二、验收记录¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼·¼¼43

如有你有帮助，请购买下载，谢谢！
一、工程概况

1.1、 工程描述
苏州海陆重工总承的哈斯克斯坦奇姆肯特硫磺焚烧装置，由于奇姆肯特主焚烧炉、尾气 焚烧炉及废热锅炉等设备工作温度高，使用环境差、酸性气侵蚀相对比较严重。因此，对该 联合装置中所有使用的耐火材料，在材料的理化性能指标、施工质量上都有着专业性很强的 技术要求。所以，我公司技术部针对该装置各部位的特殊性，对所使用部位的耐火材料进行 了严格、详细的计算和细化，并根据南京海陆工程提供的技术参数及图纸，编制了以下施工
方案。 （供参考） 1.2、 基本条件
本工程其主要装置为：奇姆肯特主焚烧炉П-1102、奇姆肯特尾气焚烧炉П-1104 及废热锅
炉。
内容：装置内，衬里材料的结构及要求，是按照询价文件提供的设计要求及图纸。
施工地点：江苏省、苏州市，苏州海陆重工制造车间
1.3、 建设地点气象条件
年平均气温 14℃ 极端最高气温 40℃ 极端最低气温 -10℃
1.4、 耐火材料工程范围

○奇姆肯特主焚烧炉 П-1102 耐火衬里；○奇姆肯特尾气焚烧炉 П-1104 耐火衬里；○废热
1 2 3

锅炉陶瓷管及耐火衬里。
二、编制依据

南京海陆工程提供的技术要求及图纸

JX0004-2011
GB50474-2008
SH3534-2001
GB50211-2004
SH/T3115-2000 GB/T2997-2000
《石油化工检维修技术规范》
《隔热耐磨衬里技术规范》
《石油化工筑炉工程施工及验收规范》
《工业炉砌筑工程施工及验收规范》
《石油化工管式炉轻质浇注料衬里工程技术条件》
《致密定形耐火制品体积密度,显气孔率和真气孔率试验方法》

GB/ 《致密定形耐火制品常温耐压强度试验方法 无衬垫仲裁》
