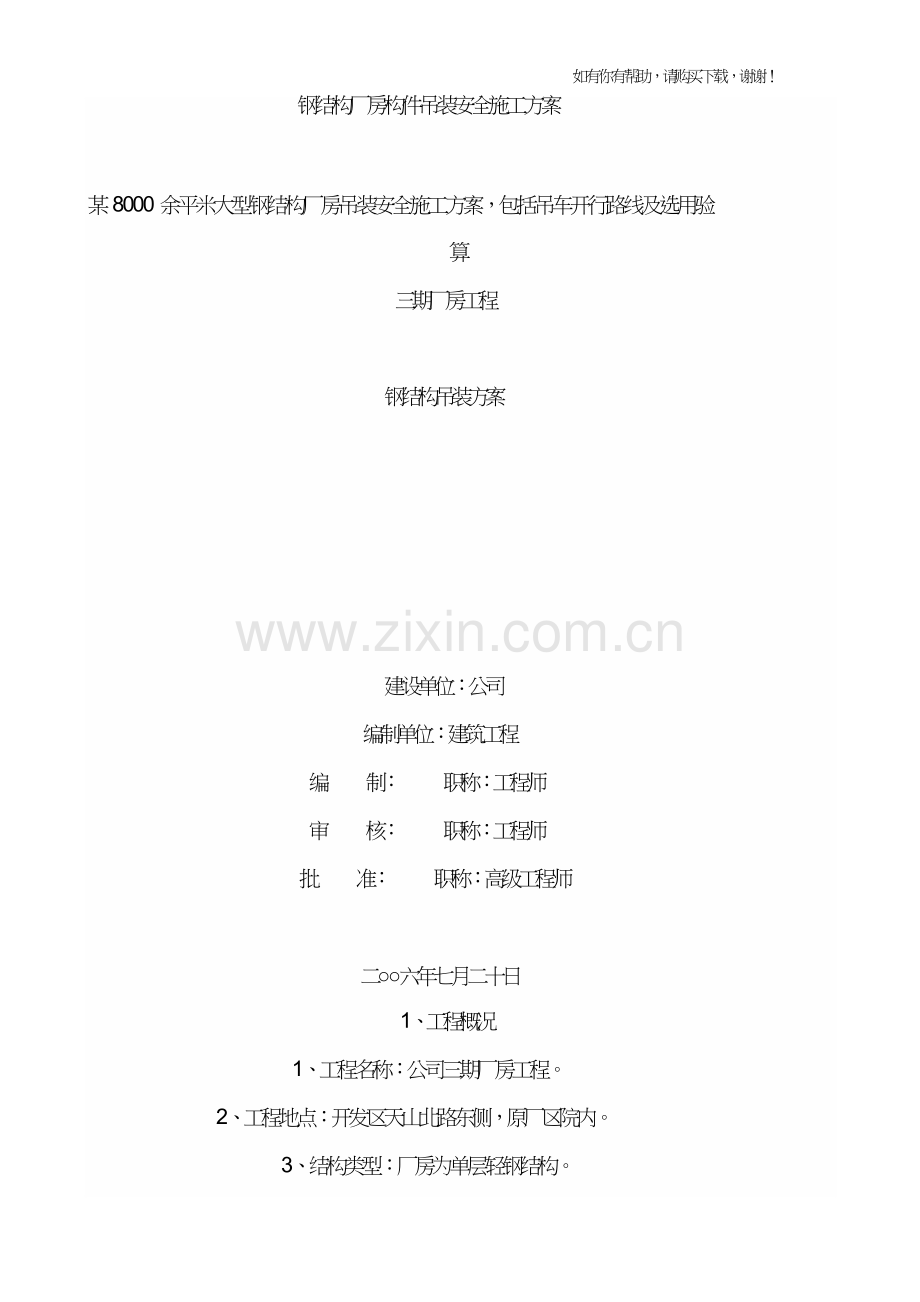

钢结构厂房构件吊装安全施工方案
某 8000 余平米大型钢结构厂房吊装安全施工方案，包括吊车开行路线及选用验
算
三期厂房工程
钢结构吊装方案
建设单位：公司
编制单位：建筑工程
编 制： 职称：工程师
审 核： 职称：工程师
批 准： 职称：高级工程师
二○○六年七月二十日
1、工程概况
1、工程名称：公司三期厂房工程。
2、工程地点：开发区天山北路东侧，原厂区院内。
3、结构类型：厂房为单层轻钢结构。
如有你有帮助，请购买下载，谢谢！
4、建筑面积：厂房建筑面积为 8379 M2。
5、结构设计：抗震设防烈度为７度，标准冻深米，厂房基础采用钢筋混凝土预
制桩基础，以场地土层中第四层全风化混合花岗岩为桩端持力层；厂房主体结
构为轻钢结构，砌体隔墙采用 MU10 烧结多孔砖，混合砂浆砌筑。厂房总长度
为米、跨度为三跨分别为 18 米、24 米、18 米，柱距为米。主要构件有钢柱、
钢梁、钢吊车梁、柱间钢支撑、C 型檩条，屋面及墙面彩板等。该厂房有钢柱
98 根，最大钢柱单重约吨。吊车梁 120 根，每根吊车梁单重约吨。钢屋架梁 63
榀，最大钢屋架梁单重约 2 吨。在保证工期的前提下，我单位面临日吊装工程
量大等不利施工因素，因此安全文明施工显得尤为重要， 我单位指挥部及项目
部领导非常重视，对安全施工提出了明确的要求，并作出了的具体的布署。
2、安全组织保证机构
针对现场的具体情况，为快速、安全、优质完成吊装任务，建立以项目经理为
首的安全保证体系，切实落实安全生产责任制，成立安全生产领导小组，并设
专职安全检查员，做到分工明确，责任到人。设置安全管理目标网络和安全过
程控制，安全生产目标：杜绝重大伤亡事故，轻伤负伤率 1‰以下。
3、吊装前准备工作
（1）.安装准备
依据施工组织平面图，做好现场建筑物的防护、对作业范围内空中电缆设明显
标志。做好现场的三通一平工作。安装前，要清除混凝土灰渣，设立基础定位
线，要用红色油漆明显标示准确的"+"字轴线，以确保与钢柱轴线吻合。
如有你有帮助，请购买下载，谢谢！
（2）.定位测量
吊装前需复核的项目： 基础砼标号； 基础周围回填土夯实情况； 基
①． ②． ③．
础轴线标志，标高基准点；④．每个基础轴线偏移量；⑤．每个基础标高偏差；
⑥．地脚螺栓螺纹保护情况。标高调整，采用垫铁，垫铁厚度根据所测标高进
行计算，首先垫一个角，利用水平仪进行测量，然后另三个角利用水平尺来调
整，但注意，每个角垫铁不超过三块。
（3）.构件进场
依据安装顺序分单元成套供应，构件运输时根据长度、重量选用车辆，构件
在运输车上要垫平、超长要设标志、绑扎要稳固、两端伸出长度、绑扎方法、
构件与构件之间垫块，保证构件运输不产生变形，不损伤涂层。装卸及吊装工
作中，钢丝绳与构件之间均须垫块加以保护。
依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积
水，构件堆放底层垫无油枕木，各层钢构件支点须在同一垂直线上，以防钢构
件被压坏和变形。构件堆放后，设有明显标牌，标明构件的型号、规格、数量
以便安装。以两榀钢架为一个单元,第一单元安装时应选择在靠近山墙,有柱间支
撑处.
（4）.机械设备准备
对参与工程施工的机械设备、工机具要提前进行检修，做好检修和保养工作，
确保完好无损提前进入现场。按照施工总平面布置图要求，将各种施工机械设
备就位、固定。
序号 机械名称 规格型号 性能 数量（台） 备
注
1 汽车吊 QY16 16T 1台
