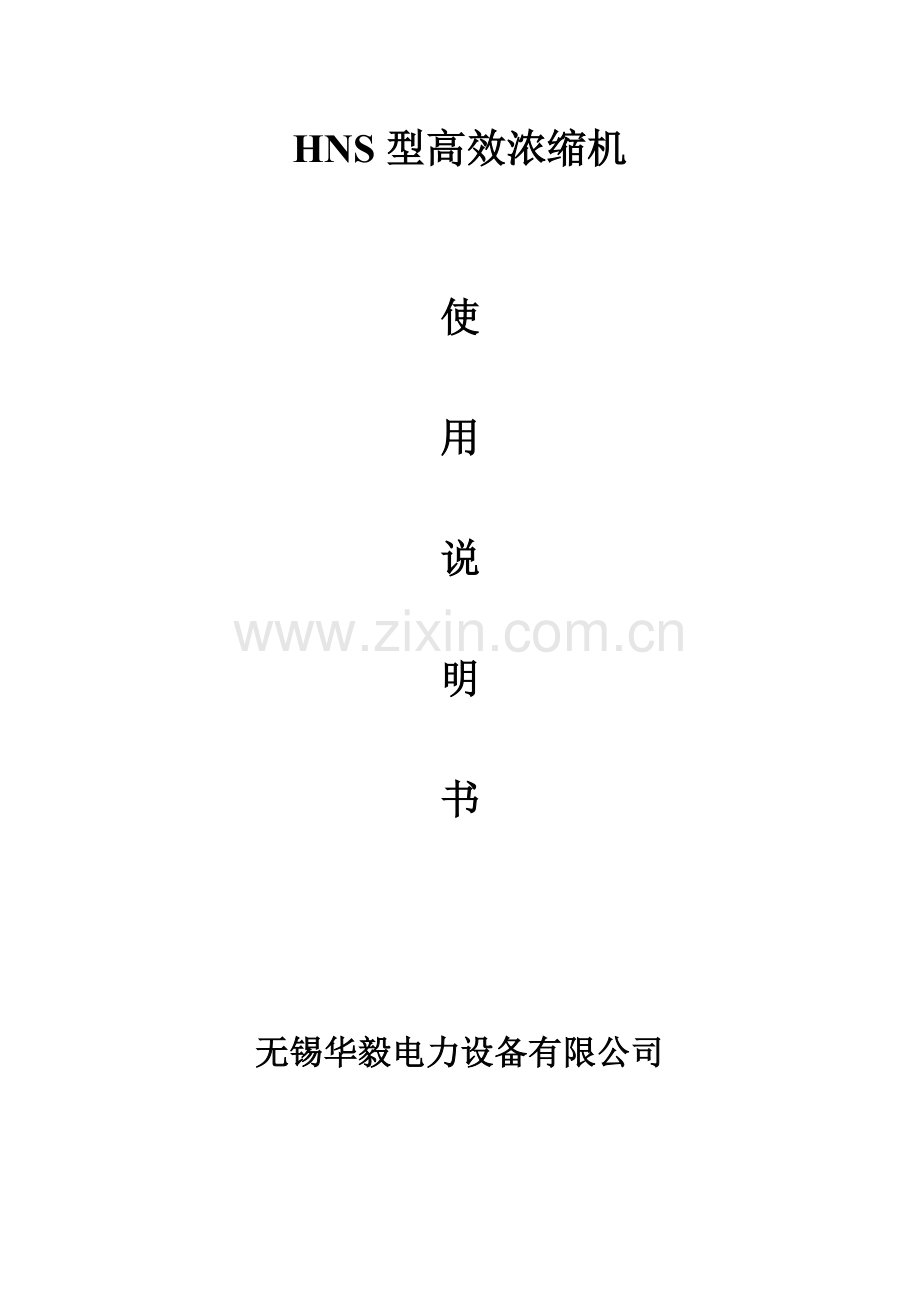

HNS型高效浓缩机

使

用

说

明

书

无锡华毅电力设备有限公司

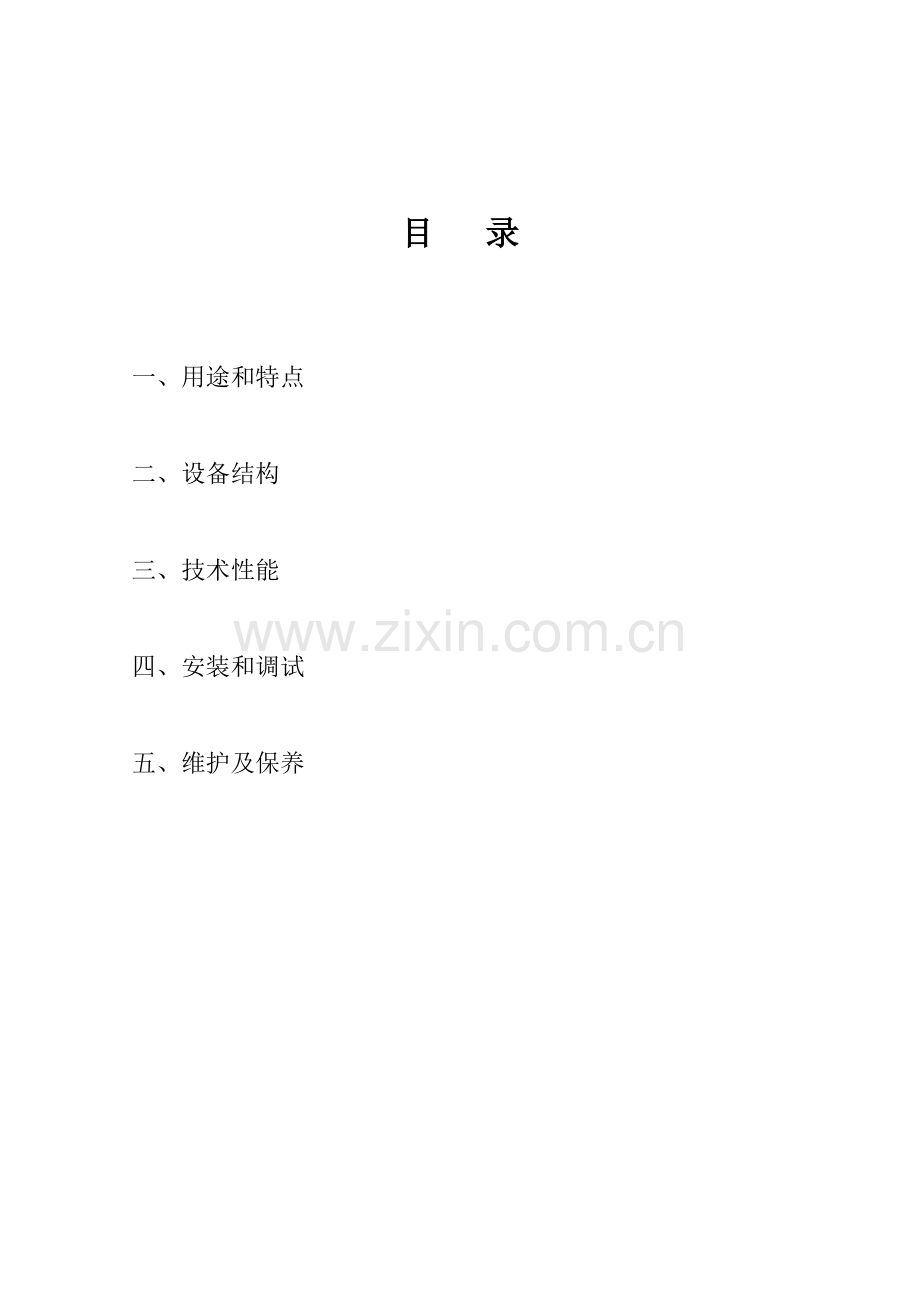

目 录

一、用途和特点

二、设备结构

三、技术性能

四、安装和调试

五、维护及保养

一、用途和特点
HNS型高效浓缩机是根据流体层理论设计的新型浆体浓缩设备。其占地少、体积小，操作简便，运行稳定，灰水处理量大，浓缩效果好，广泛用于火力发电厂除灰水处理系统。HNS型的提耙装置，更好的防备了灰耙的埋耙与压耙，提高了整机的安全性能。
二、主要构件组成
HNS1、HNS2型:
驱动装置、旋转灰耙装置、平台组件、仓体组件、稳流桶、溢流装置、浓缩装置、钢支架、扶梯。
HNS3型:
驱动传感装置、提耙装置、旋转灰耙装置、桁架及平台组件、仓体组件、稳流桶、溢流装置、浓缩装置、钢支架、扶梯。

三、技术性能
系 列 型 号
HNS
规 格
10
12
15
18
筒体直径 mm
10000
12000
15000
18000
有效容积 m3
300
420
680
900
入口渣粒径 mm
≤5
入口灰水比
1:10
浓缩后灰水比
1:2
溢流水水质ppm
≤300
转速耙 r.p.m
0.1—0.14
灰浆处理量 m3/h
400
500
800
1300

四、设备安装及调试
（一）安装
1、驱动传感装置机座与桁架平台须保持水平，其纵向及横向水平误差
≤0.5mm。
2、调整旋转灰耙轴中心，确保与罐体中心一致，各支灰耙刮角钢底面
与罐体内壁锥面保持80~100mm等距。
3、桁架平台与混凝土梁支架基础找平，用螺栓紧固后焊牢。4、仓体
拼装与钢支架按装配工艺焊接。
5、驱动装置安装完后，用手盘动应转动灵活，无卡阻现象。
6、进行空负载运转试验，运行时间不得少于1小时，运转应平稳无冲
击，无异常振动和噪声。
（二）调试
1、检查各管路、阀门是否处于起动状态。
2、检查驱动电机、行星摆线齿轮减速机、油泵、传感器各连接是否具
有起动条件，油位是否正常。
3、开动减速机油泵，并检查供油及温升是否正常。
4、起动减速机电机，检查有无异常声响，灰耙有无摩擦声。
5、负载运转试验，开启进浆总阀门，往罐内充水进浆，注意检查各机
件的运行发热情况，如发现异常，立即停车检查，直到全部排除后，
才能重新进行试验。
6、定期打开浓缩机出浆阀门进行排浆。

7、停机前应关闭进浆阀门，排空罐内灰浆，关闭罐体排浆门，停止减
速机运行，关闭减速机油泵。

五、设备维修与保养
1、减速机润滑油采用40#机械油或用90#机械齿轮油。
2、减速机第一次加油运转二周后，应更换新油，其后每半年更换一次。
3、中心驱动减速机内轴承及主轴承座轴承，每周用油枪加油一次。
4、减速机输出轴与其它零件配合时不允许直接撞击，以防损坏。
5、中心驱动减速机安装后，用手盘动转动灵活。
6、传动部分进行维修后要进行试运行，空负载运转正常再进行负载运
行。
7、在电机、传感器上部，加防雨防潮设施。
