硬盘DBR的恢复

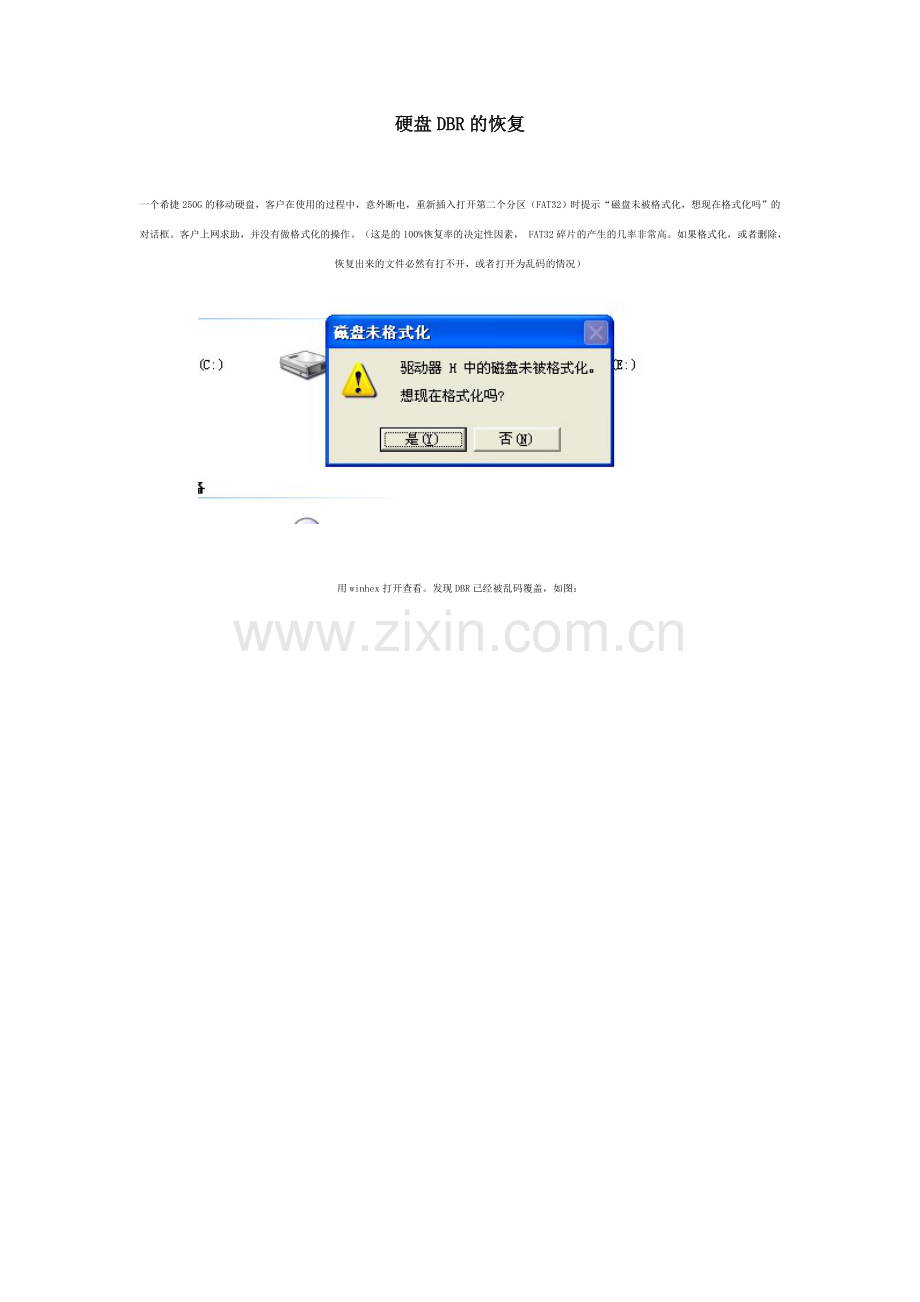

一个希捷250G的移动硬盘，客户在使用的过程中，意外断电，重新插入打开第二个分区（FAT32）时提示“磁盘未被格式化，想现在格式化吗”的对话框。客户上网求助，并没有做格式化的操作。（这是的100%恢复率的决定性因素， FAT32碎片的产生的几率非常高。如果格式化，或者删除，恢复出来的文件必然有打不开，或者打开为乱码的情况）

下载 (16.85 KB)
2010-6-18 20:28

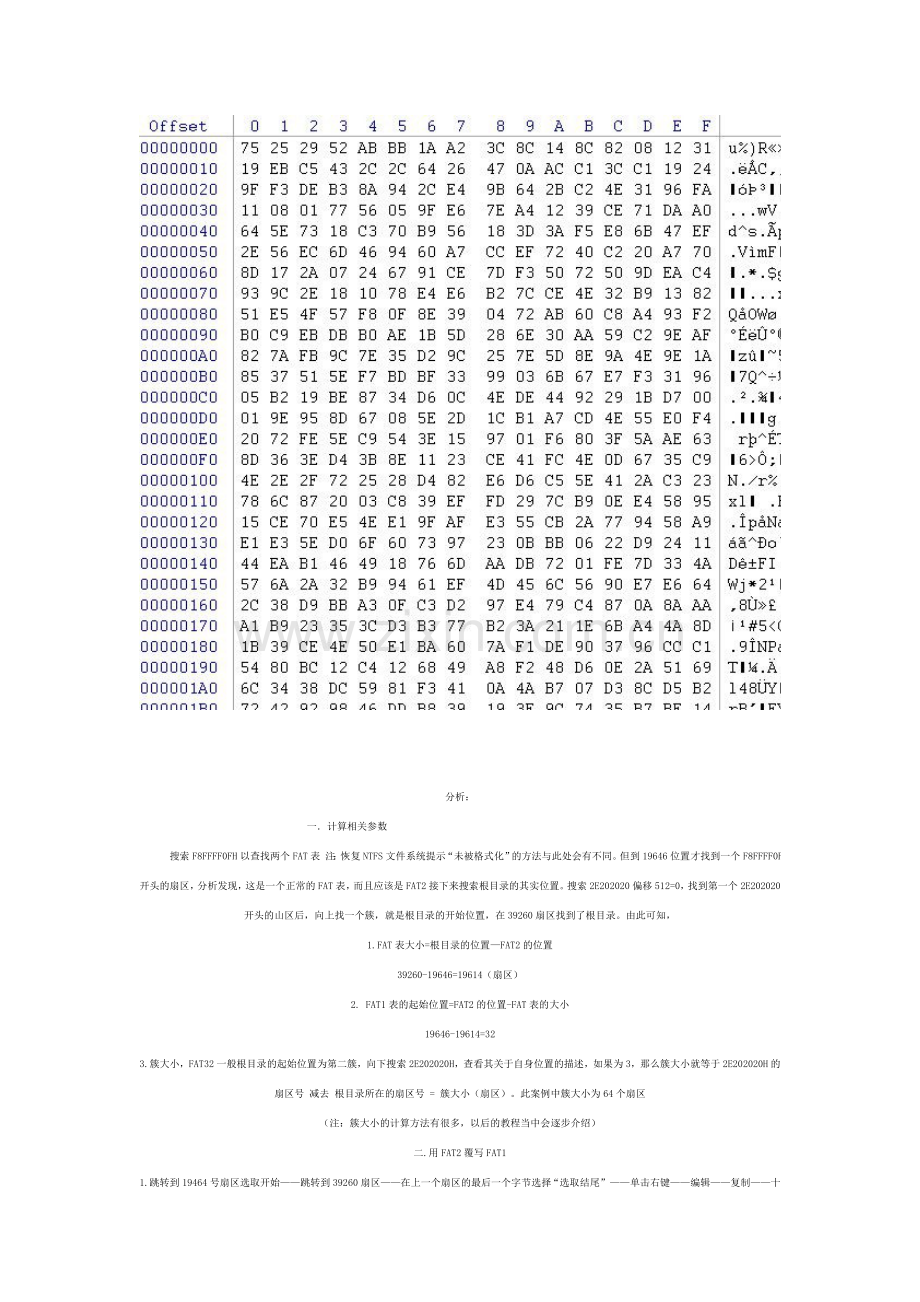

用winhex打开查看。发现DBR已经被乱码覆盖，如图：

下载 (200.42 KB)
2010-6-18 20:28

分析：
一．计算相关参数
    搜索F8FFFF0FH以查找两个FAT表 注：恢复NTFS文件系统提示“未被格式化”的方法与此处会有不同。但到19646位置才找到一个F8FFFF0FH开头的扇区，分析发现，这是一个正常的FAT表，而且应该是FAT2接下来搜索根目录的其实位置。搜索2E202020偏移512=0，找到第一个2E202020开头的山区后，向上找一个簇，就是根目录的开始位置，在39260扇区找到了根目录。由此可知，
1.FAT表大小=根目录的位置—FAT2的位置
39260-19646=19614（扇区）
2. FAT1表的起始位置=FAT2的位置-FAT表的大小
19646-19614=32
3.簇大小，FAT32一般根目录的起始位置为第二簇，向下搜索2E202020H，查看其关于自身位置的描述，如果为3，那么簇大小就等于2E202020H的扇区号 减去 根目录所在的扇区号 = 簇大小（扇区）。此案例中簇大小为64个扇区
（注：簇大小的计算方法有很多，以后的教程当中会逐步介绍）
二.用FAT2覆写FAT1
1.跳转到19464号扇区选取开始——跳转到39260扇区——在上一个扇区的最后一个字节选择“选取结尾”——单击右键——编辑——复制——十六进制
2.跳转到32号扇区的在第一个字节单击右键，选择编辑——写入，然后保存修改
三.重建DBR
重建DBR可以有快速的方法重建DBR的过程中，可以使用模板功能。具体方法如下:
查看——模板——boot sector FAT32.

下载 (55.48 KB)
2010-6-18 20:29

在模板上修改，关闭后会提示是否保存。选择保存，重新启动打开 数据全部自动重现，100%恢复。提示未被格式化问题的原因有很多，此案例仅供参考
