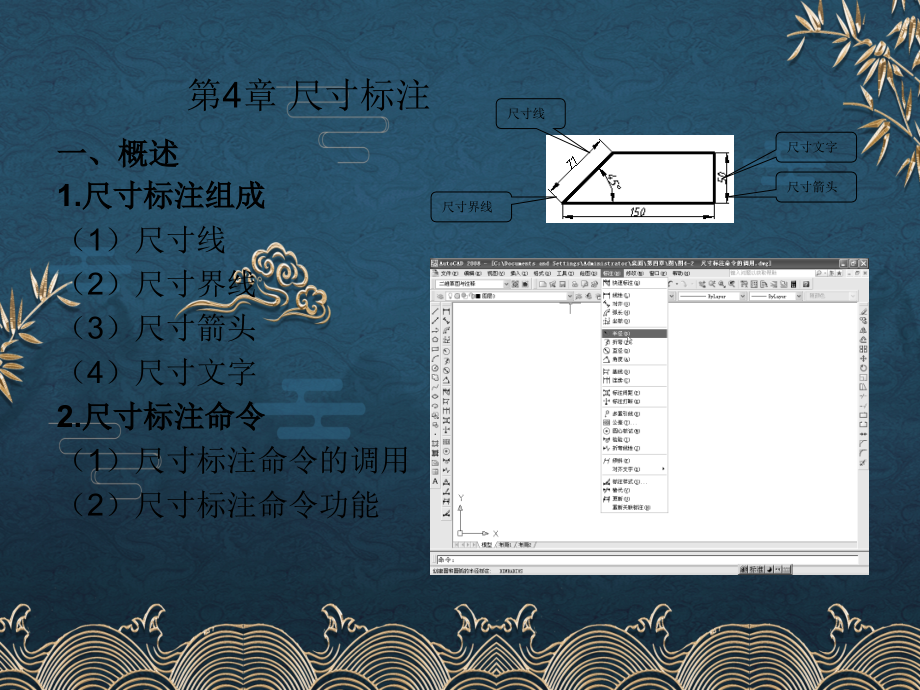

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,AutoCAD 2008 基础应用教程,王 宏,河南化工职业学院,第4章 尺寸标注,一、概述,1.尺寸标注组成,（1）尺寸线,（2）尺寸界线,（3）尺寸箭头,（4）尺寸文字,2.尺寸标注命令,（1）尺寸标注命令的调用,（2）尺寸标注命令功能,尺寸线,尺寸界线,尺寸文字,尺寸箭头,二、设置标注样式,1.任务,创建常用尺寸标注样式。,2.知识点,掌握通过“标注样式管理器”设置标注样式的方法。,3.标注,样式,设置过程,（1）打开“标注样式管理器”对话框,“标注样式”命令：,下拉菜单：【格式】/【标注样式】或【标注】/【样式,】,样式工具栏按钮：,命令：D（Dimstyle),（2）打开“创建新标注样式”对话框,（3）打开“新建标注样式：常用尺寸标注”对话框,1）设置“线”,2）设置“符号和箭头”,3）设置“文字”,4）设置“调整”,5）设置“主单位”,三、长度型尺寸标注,1.任务,标注如图所示图形的尺寸。,2.知识点,掌握线性标注、对齐标注、基线标注、连续标注的方法。,3.尺寸标注过程,（1）将尺寸标注层置为当前层,（2）将所需尺寸标注样式置为当前,（3）标注线性尺寸,“线性”命令：,下拉菜单：【标注】/【线性】,标注工具栏按钮：,命令：Dimlinear,（4）标注对齐尺寸,“对齐”命令：,下拉菜单：【标注】/【对齐】,标注工具栏按钮：,命令：Dimaligned,（5）标注基线尺寸,“基线”命令：,下拉菜单：【标注】/【基线】,标注工具栏按钮：,命令：Dimbaseline,（6）标注连续尺寸,“连续”命令：,下拉菜单：【标注】/【连续】,标注工具栏按钮：,命令：Dimcontinue,四、直径、半径、角度与圆心标记标注,1.任务,标注如图所示图形的尺寸。,2.知识点,掌握标注直径、半径、角度、圆心标记的方法。,3.尺寸标注过程,（1）将尺寸标注层置为当前层,（2）将所需尺寸标注样式置为当前,（3）标注圆心标记,“圆心标记”命令：,下拉菜单：【标注】/【圆心标记】,标注工具栏按钮：,命令：Dimcenter,（4）标注直径尺寸,“直径”命令：,下拉菜单：【标注】/【直径】,标注工具栏按钮：,命令：Dimdiameter,（5）标注半径尺寸,“半径”命令：,下拉菜单：【标注】/【半径】,标注工具栏按钮：,命令：Dimradius,（6）标注角度尺寸,“角度”命令：,下拉菜单：【标注】/【角度】,标注工具栏按钮：,命令：Dimangular,五、多重引线、引线标注,1.任务,标注如图所示图形的尺寸。,2.知识点,掌握多重引线、引线标注形位公差的方法。,3.尺寸标注过程,（1）将尺寸标注层置为当前层,（2）标注倒角,1）设置多重引线样式,调用“多重引线样式”命令,下拉菜单：【格式】/【多重引线样式】,多重引线工具栏按钮：,命令：Mleaderstyle,打开“多重引线样式”对话框,打开“创建新多重引线样式”对话框,打开“修改多重引线样式：倒角标注”对话框,单击打开“引线结构”选项卡,单击打开“内容”选项卡,2）标注倒角,调用“多重引线”命令,下拉菜单：【标注】/【多重引线】,多重引线工具栏按钮：,命令：Mleader,（3）标注序号,1）设置多重引线样式,2）标注序号,（4）标注形位公差,调用“引线”命令：,命令行：Leader,六、尺寸公差标注,1.任务,标注如图所示图形的尺寸,2.知识点,掌握尺寸公差标注的方法。,3.尺寸标注过程,（1）将尺寸标注层置为当前层,（2）将“常用尺寸标注样式”置为当前标注样式,（3）标注小轴直径尺寸,（4）标注孔直径尺寸,1）标注10,2）标注公差,调用“特性”命令：,下拉菜单：【修改】/【特性】,标准注释工具栏：,命令：Properties,双击要编辑的尺寸,七、编辑标注、编辑标注文字与标注更新,1.任务,修改如图（a）所示图形的标注样式为如图（b）所示图形的标注样式,2.知识点,掌握编辑标注、编辑标注文字、标注更新的方法。,3.尺寸编辑过程,（1）修改标注文字50为30,调用“编辑标注”命令：,标注工具栏按钮：,命令：Dimedit,（2）修改10尺寸线及尺寸数字位置,调用“编辑标注文字”命令：,下拉菜单：【标注】/【对齐文字】/子菜单,标注工具栏按钮：,命令：Dimtedit,（3）更新4标注样式,1）设置需要更改的标注样式,2）将需要更改的标注样式置为当前,3）更新4标注样式,调用“标注更新”命令：,下拉菜单：【标注】/【更新】,标注工具栏按钮：,命令：Dimstyle,（a）,（b）,再 见,
