电脑故障传统诊断、奇冠诊断与稳定性测试卡

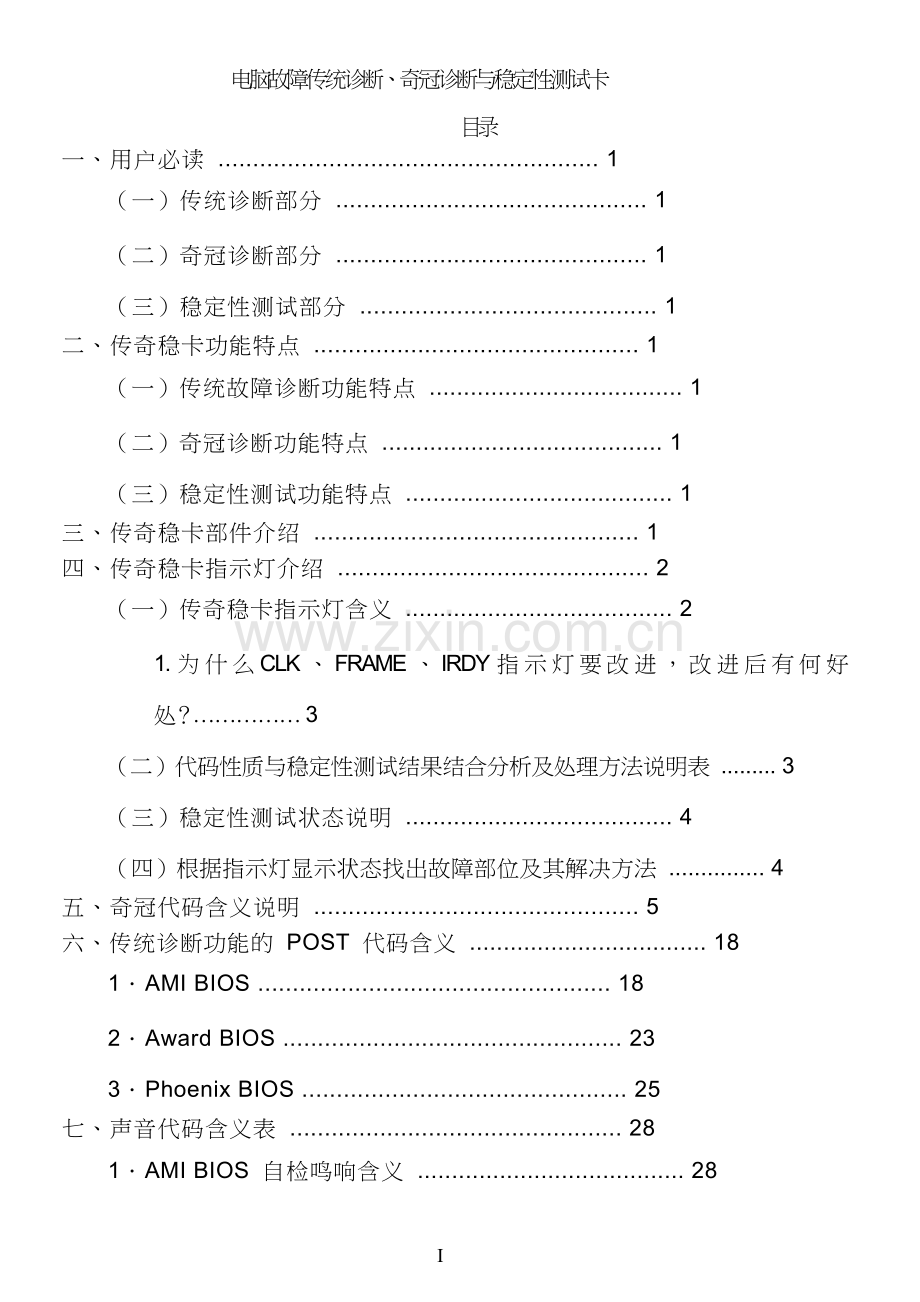

目录
一、用户必读 ....................................................... 1
（一）传统诊断部分 ............................................. 1

（二）奇冠诊断部分 ............................................. 1

（三）稳定性测试部分 ........................................... 1
二、传奇稳卡功能特点 ............................................... 1
（一）传统故障诊断功能特点 ..................................... 1

（二）奇冠诊断功能特点 ......................................... 1

（三）稳定性测试功能特点 ....................................... 1
三、传奇稳卡部件介绍 ............................................... 1
四、传奇稳卡指示灯介绍 ............................................. 2
（一）传奇稳卡指示灯含义 ....................................... 2

1. 为 什 么 CLK 、 FRAME 、 IRDY 指 示 灯 要 改 进 ， 改 进 后 有 何 好

处？¼¼¼¼¼ 3

（二）代码性质与稳定性测试结果结合分析及处理方法说明表 ......... 3

（三）稳定性测试状态说明 ....................................... 4

（四）根据指示灯显示状态找出故障部位及其解决方法 ............... 4
五、奇冠代码含义说明 ............................................... 5
六、传统诊断功能的 POST 代码含义 ................................... 18
1．AMI BIOS ................................................... 18

2．Award BIOS ................................................. 23

3．Phoenix BIOS ............................................... 25
七、声音代码含义表 ................................................ 28
1．AMI BIOS 自检鸣响含义 ....................................... 28

I

2．Award BIOS 自检鸣响含义 ..................................... 29

3．Phoenix BIOS 自检鸣响含义 ................................... 29
八、流程图 ........................................................ 30
图 1、检测流程总图 ............................................. 30

图 2：稳定性测试流程图 ......................................... 30

图 3：如何利用本卡判断"不稳定"原因流程图 ..................... 31

图 4：如何利用本卡判断引起"不稳定"故障部位及排除流程图 ....... 31

图 5：如何利用本卡采用相应手段诱发出引起"不稳定"原因流程图 ... 32

图 6：如何利用本卡判断复位故障流程图 ........................... 32

图 7：如何利用本卡判断是否为市电引起流程图 ..................... 33

图 8：如何利用本卡判断是否为内存条混插引起流程图 ............... 33

图 9：如何利用本卡判断是否为电源负载能力不够引起流程图 ......... 34

图 10：如何利用本卡判断是否为散热不良引起流程图 ................ 34

图 11：如何利用本卡判断是否为灰尘引起流程图 .................... 35

图 12：如何利用本卡判断是否为强磁干扰引起流程图 ................ 35

图 13：如何利用本卡判断是否为接触不良引起流程图 ................ 36
九、常见问题与解决方法： ............................................
1．如何利用本卡选配电脑工作稳定的 UPS？ ........................ 36

2．如何利用本卡检验开发的外围设备对电脑的干扰？ ............... 37

3．如何利用本卡挑选用于重要场合的电脑？ ....................... 37

4．测试时不拔除硬盘是否会对电脑不利？ ......................... 37

5．如何选购稳定性测试卡？ ..................................... 37

6．显示"no"是什么意思？怎样处理？ ........................... 18

II

一、用户必读
（一）传统诊断部分
1．诊断卡显示一系列代码后，BIOS 代码停在"FF"或"00" 则表示主板自检已通过。若加电 BIOS 代码即出现"no"
， ，
且不变，则为主板没有运行，详见：第十章第 6 条《诊断卡显示"no"时的处理方法》 。
2．有些主板明明存在故障，但诊断卡却显示正常，此原因可能是：您在 CMOS 中设置为不提示错，则遇到非致命 性故障时，诊断卡的 BIOS 代码不会正常显示错误代码，而一直走到"00"或"FF"等 OK 码。解决方法：更改 CMOS 设 置，改为提示所有错误，更改设置后再开机，此时，遇到非致命性故障时，诊断卡即停止走码，提示错误代码，用户
可根据此错误代码进行排错；或按住诊断卡的代码翻查开关，查看前一个 BIOS 代码是否为故障代码。
3．由于电脑主板品种和结构的多样性及 BIOS POST 代码不断更新，POST 代码含义表无法做到百分之百准确、齐
全，因此本书中的 POST 代码含义说明仅供参考。生产商和 BIOS 编制商绝对有最准确的 POST 代码信息。
4．同一块电脑主板的不同 PCI 槽，有的槽有完整代码送出，如 DELL810 台式电脑主板上只有靠近 CPU 的一个 PCI
槽有完整代码显示，一直变化到"00"或"FF" 其它 PCI 槽走到"38"后则不继续变化。故建议您对代码有疑问时， ，而
可将诊断卡换到另外的 PCI 槽试试。
（二）奇冠诊断部分
奇冠代码含义表是按码值从小到大排序的。若碰到本说明书没有列出的奇冠代码，该代码可能是表示本卡自身有
故障的代码，请与厂家联系确认是否需要将本卡返厂维修。
（三）稳定性测试部分
1．有些主板会在开机后跳过稳定性测试预备期间，直接进行稳定性测试。
2．同一主板不能插两块稳定性测试卡，否则稳定性测试不准确。
二、传奇稳卡功能特点
（一）传统故障诊断功能特点
1．带有 3V3、+12V、-12V、 数码管能亮则 5V 正常）电源指示灯及 CLK、RST、FRAME、IRDY 信号指示灯，能显示黑屏 （
下反复自动复位引起的死机故障。
2．彻底消除扰乱故障诊断功能的随机起始码，再也不会因为很难理解判定到底是"起始码"还是"故障代码"而烦恼！
3．在不插 CPU 等空主板的情况下加电也可诊断出主板中的重要信息。
4．同时支持 80h、84h、300h 端口。
5．一测到底，消除了传统卡中途停止不走码缺陷，检测更高效，运行更放心。
6．兼容性空前广泛，能全面兼容目前市场上的各种高、中、低档主板（Intel，AMD，VIA 等厂家的各种低、中、高以
及服务器 CPU 平台的主板） ，故障代码及稳定性测试准确率极高，而且不死机；尤其对 Intel 9XX 系列主流高端主
板(如：精英 SIS671 等)照测不误。
（二）奇冠诊断功能特点
1．长期监测卡自身是否故障，遇到卡故障会显示相应奇冠代码告知用户，避免因诊断卡自身故障而误导用户。
2．CPU 不工作等导致传统诊断卡无能为力时，奇冠诊断能帮您找出传统诊断不能工作的原因，解决故障后就可使用传
统诊断功能继续对主板进行诊断。
3．奇冠诊断功能无需 BIOS 版本信息，代码含义准确完整清楚，全程监视 BIOS 的 POST 代码性质，减少传统诊断卡对
用户的误导。
4．彻底打破了传统诊断卡的功能局限，除了构建 PCI 标准规范接口外，还创新出多种提高准确性和可靠性的辅助保障
部分。
（三）稳定性测试功能特点
1．稳定性测试结果采用"不稳定"和"稳定"两个指示灯显示，简单明了。
2．除了可测正常工作的电脑稳定性外，还可测试故障电脑是否只存在"稳定不变"的故障，还是包含"有变化"的故
障，如：工作在临界状态，时好时坏等偶发性、隐藏性故障，及时发现并排除很难发现的潜在故障。
3．不依赖于 Windows 系统和其他软件，黑屏等有故障的电脑同样可检测。
4．即使无 BIOS 或 CPU，仍然可进行稳定性测试。
5．可作为挑选电脑及电脑零配件的好帮手。它能帮助用户采购电脑时挑选优质的电脑及配件（如内存条，硬盘，键盘
等）和外部设备（如 UPS，打印机，存取款机用电脑等） 也可协助电脑销售商等卖家将稳定的电脑卖出好价钱。 ，
三、传奇稳卡部件介绍
电脑故障传统诊断、奇冠诊断与稳定性测试卡部件图
用于笔记本的以 KQCLM6 为例：

1
