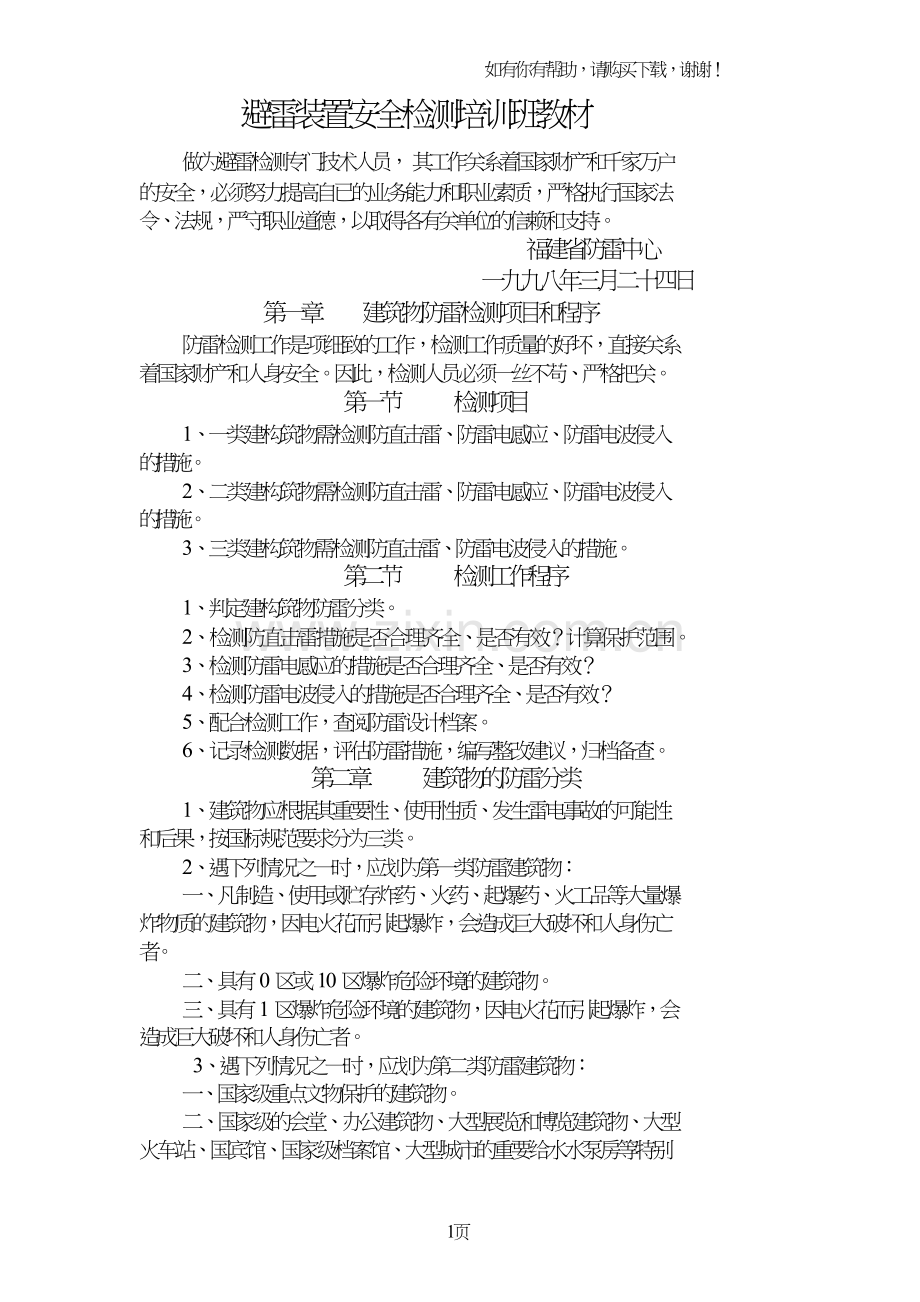

避雷装置安全检测培训班教材
做为避雷检测专门技术人员， 其工作关系着国家财产和千家万户
的安全，必须努力提高自已的业务能力和职业素质，严格执行国家法
令、法规，严守职业道德，以取得各有关单位的信赖和支持。
福建省防雷中心
一九九八年三月二十四日
第一章 建筑物防雷检测项目和程序
防雷检测工作是项细致的工作，检测工作质量的好坏，直接关系
着国家财产和人身安全。因此，检测人员必须一丝不苟、严格把关。
第一节 检测项目
1、一类建构筑物需检测防直击雷、防雷电感应、防雷电波侵入
的措施。
2、二类建构筑物需检测防直击雷、防雷电感应、防雷电波侵入
的措施。
3、三类建构筑物需检测防直击雷、防雷电波侵入的措施。
第二节 检测工作程序
1、判定建构筑物防雷分类。
2、检测防直击雷措施是否合理齐全、是否有效？计算保护范围。
3、检测防雷电感应的措施是否合理齐全、是否有效？
4、检测防雷电波侵入的措施是否合理齐全、是否有效？
5、配合检测工作，查阅防雷设计档案。
6、记录检测数据，评估防雷措施，编写整改建议，归档备查。
第二章 建筑物的防雷分类
1、建筑物应根据其重要性、使用性质、发生雷电事故的可能性
和后果，按国标规范要求分为三类。
2、遇下列情况之一时，应划为第一类防雷建筑物：
一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆
炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡
者。
二、具有 0 区或 10 区爆炸危险环境的建筑物。
三、具有 1 区爆炸危险环境的建筑物，因电火花而引起爆炸，会
造成巨大破坏和人身伤亡者。
3、遇下列情况之一时，应划为第二类防雷建筑物：
一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型
火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别

1页

如有你有帮助，请购买下载，谢谢！

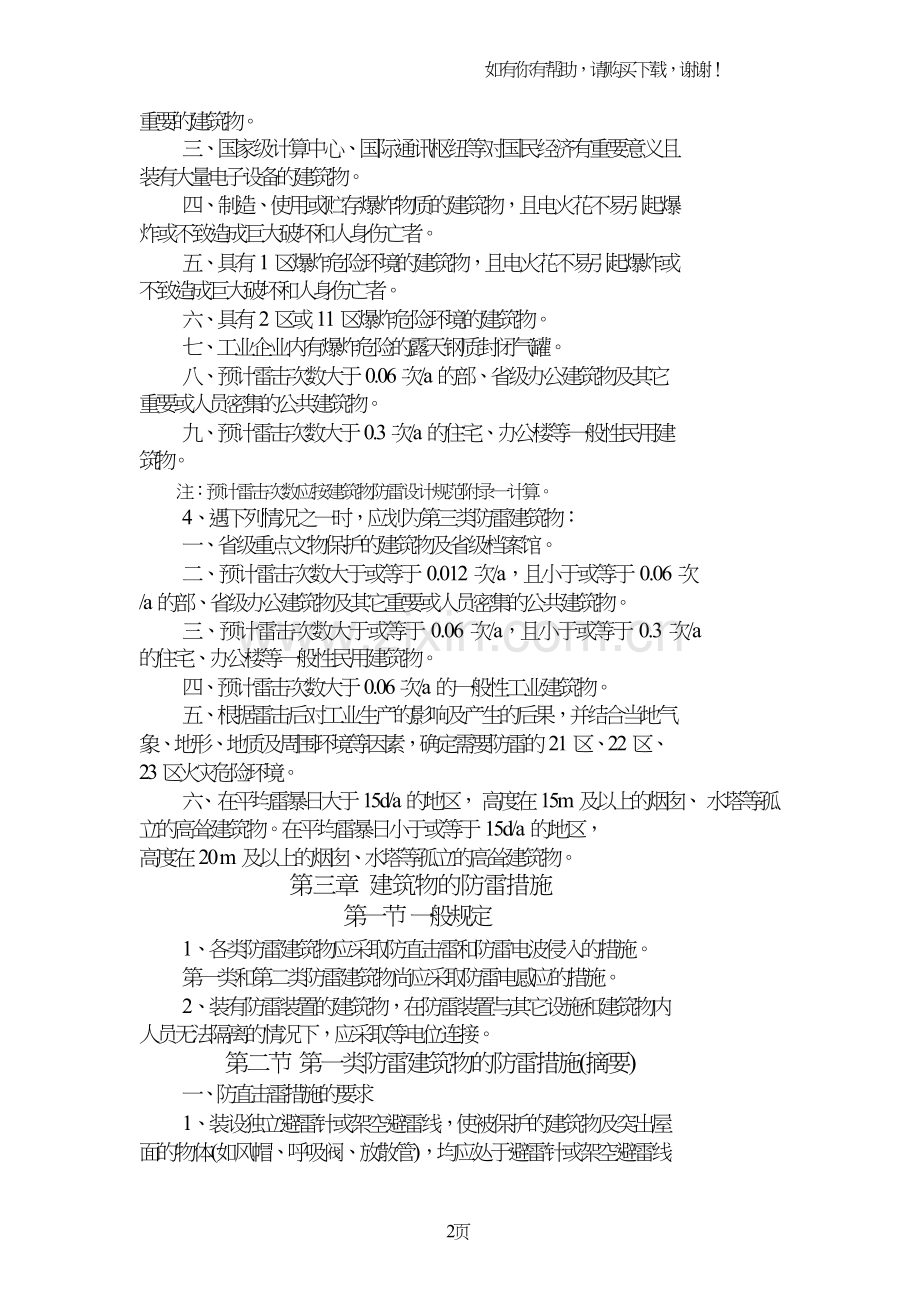

重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且
装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆
炸或不致造成巨大破坏和人身伤亡者。
五、具有 1 区爆炸危险环境的建筑物，且电火花不易引起爆炸或
不致造成巨大破坏和人身伤亡者。
六、具有 2 区或 11 区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于 0.06 次/a 的部、省级办公建筑物及其它
重要或人员密集的公共建筑物。
九、预计雷击次数大于 0.3 次/a 的住宅、办公楼等一般性民用建
筑物。
注：预计雷击次数应按建筑物防雷设计规范附录一计算。
4、遇下列情况之一时，应划为第三类防雷建筑物：
一、省级重点文物保护的建筑物及省级档案馆。
二、预计雷击次数大于或等于 0.012 次/a，且小于或等于 0.06 次
/a 的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
三、预计雷击次数大于或等于 0.06 次/a，且小于或等于 0.3 次/a
的住宅、办公楼等一般性民用建筑物。
四、预计雷击次数大于 0.06 次/a 的一般性工业建筑物。
五、根据雷击后对工业生产的影响及产生的后果，并结合当地气
象、地形、地质及周围环境等因素，确定需要防雷的 21 区、22 区、
23 区火灾危险环境。
六、 在平均雷暴日大于 15d/a 的地区， 高度在 15m 及以上的烟囱、 水塔等孤立的高耸建筑物。在平均雷暴日小于或等于 15d/a 的地区，
高度在 20 m 及以上的烟囱、水塔等孤立的高耸建筑物。
第三章 建筑物的防雷措施
第一节 一般规定
1、各类防雷建筑物应采取防直击雷和防雷电波侵入的措施。
第一类和第二类防雷建筑物尚应采取防雷电感应的措施。
2、装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内
人员无法隔离的情况下，应采取等电位连接。
第二节 第一类防雷建筑物的防雷措施(摘要)
一、防直击雷措施的要求
1、装设独立避雷针或架空避雷线，使被保护的建筑物及突出屋
面的物体(如风帽、呼吸阀、放散管)，均应处于避雷针或架空避雷线

2页

如有你有帮助，请购买下载，谢谢！

的保护范围内。对排放有爆炸危险气体、蒸气或粉尘的管道，当有管
帽时，其保护范围高出管顶不应小于 1-5m；水平距离不应小于 2-5m。
当无管帽时，应为管口上方半径 5m 的半球体。
2、独立避雷针及其接地装置至被保护建筑物和构筑物及其有联
系的金属物(如管道、电缆等)之间的距离不得小于 3m 。
3、架空避雷线的支柱及其接地装置至被保护建筑物和构筑物及 其有联系的金属物之间的距离不得小于 3m；架空避雷线至屋面和各
种突出屋面的物体(如风帽、放散管等)之间的距离不应小于 3m 。
4、独立避雷针或架空避雷线应有独立的接地装置，其冲击接地 电阻不宜大于 10 欧。在高土壤电阻率地区，可适当增大冲击接地电
阻，但应符合上述 2、3 条款。
5、树木如高于建筑物和构筑物且不在避雷针保护范围以内，为
了防止雷击树木时产生反击， 建筑物和构筑物距树木的净距离不应小
于 5m 。
二、对防雷电感应措施的要求
1、为防止静电感应产生电火花，建筑物和构筑物内的金属物(如
设备、管道、构架、电缆外皮、钢屋架、钢窗等较大金属构件 )和突 出屋面的金属物(如放散管、风帽等)，均应接到防雷电感应的接地装
置上。其工频接地电阻不大于 10Ω。
2、要求金属屋面周边每隔 18-24m 应采用一根引下线接地。如为 钢筋混凝土屋面，应将其钢筋绑扎或焊接成闭合回路，仍按 18-24m
间隔采用引下线(或构造钢筋)接地。
3、为防止电磁感应火花，平行敷设的长金属管道、构架、电缆
金属外皮等，其净距小于 100mm 时，应每隔 20-30m，用金属线跨接，
交叉距离小于 100mm 时，其交叉处也应用金属线跨接。当管道连接 处，如弯头、阀门、法兰盘等，不能保持良好的金属接触时(过渡电 阻大于 0.03Ω)，在连接处用金属线跨接。对有不少于 5 根螺栓连接
的法兰盘，在非腐蚀环境下，可不跨接。
4、除特殊情况外，防雷电感应的接地装置应和电气设备接地装
置共用， 接地装置与独立避雷针或架空避雷线的接地装置之间的距 该
离不应小于 3m。
5、屋内接地干线与防雷电感应接地装置的连接，不应少于两处。
三、防止雷电波侵入措施的要求
1、低压线路宜全线采用电缆埋地敷设，在入户处电缆金属外皮
应与防雷电感应的接地装置相连接。当全线采用电缆有困难时，入户
前至少也应使用 15m 以上的铠装电缆直接埋地引入，且电缆与架空
线换线处应装设阀型避雷器，并将避雷器、电缆金属外皮和绝缘子铁
脚、金具等以及钢筋混凝土电杆接地镙栓等共同接地，其冲击接地电
