润滑油可行性研究报告.docx

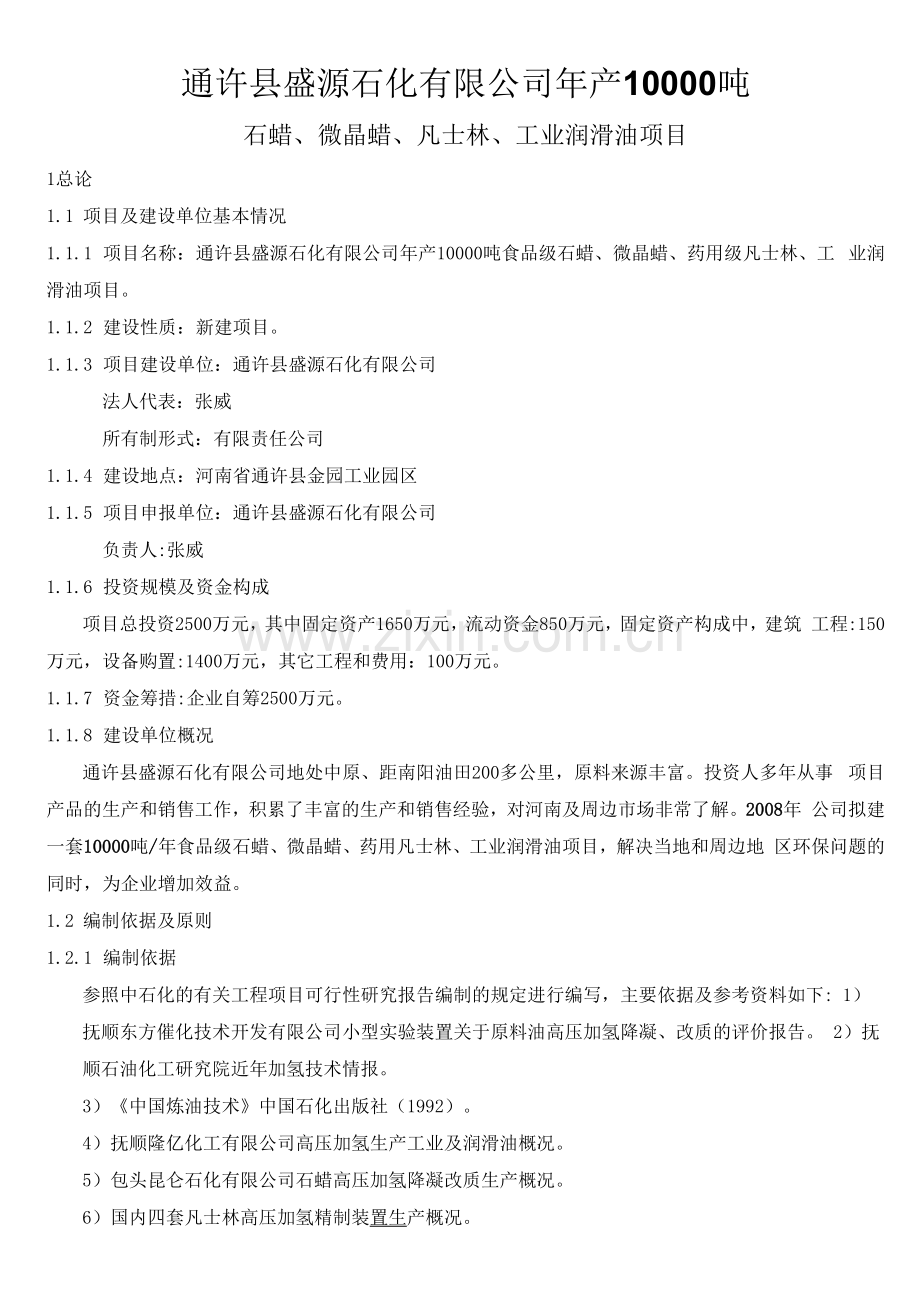

通许县盛源石化有限公司年产10000吨
石蜡、微晶蜡、凡士林、工业润滑油项目
1总论
1.1 项目及建设单位基本情况
1.1.1 项目名称：通许县盛源石化有限公司年产10000吨食品级石蜡、微晶蜡、药用级凡士林、工 业润滑油项目。
1.1.2 建设性质：新建项目。
1.1.3 项目建设单位：通许县盛源石化有限公司
法人代表：张威
所有制形式：有限责任公司
1.1.4 建设地点：河南省通许县金园工业园区
1.1.5 项目申报单位：通许县盛源石化有限公司
负责人:张威
1.1.6 投资规模及资金构成
项目总投资2500万元，其中固定资产1650万元，流动资金850万元，固定资产构成中，建筑 工程:150万元，设备购置:1400万元，其它工程和费用：100万元。
1.1.7 资金筹措:企业自筹2500万元。
1.1.8 建设单位概况
通许县盛源石化有限公司地处中原、距南阳油田200多公里，原料来源丰富。投资人多年从事 项目产品的生产和销售工作，积累了丰富的生产和销售经验，对河南及周边市场非常了解。2008年 公司拟建一套10000吨/年食品级石蜡、微晶蜡、药用凡士林、工业润滑油项目，解决当地和周边地 区环保问题的同时，为企业增加效益。
1.2 编制依据及原则
1.2.1 编制依据
参照中石化的有关工程项目可行性研究报告编制的规定进行编写，主要依据及参考资料如下: 1）抚顺东方催化技术开发有限公司小型实验装置关于原料油高压加氢降凝、改质的评价报告。 2）抚顺石油化工研究院近年加氢技术情报。
3）《中国炼油技术》中国石化出版社（1992）。
4）抚顺隆亿化工有限公司高压加氢生产工业及润滑油概况。
5）包头昆仑石化有限公司石蜡高压加氢降凝改质生产概况。
6）国内四套凡士林高压加氢精制装置生产概况。
1.2.2 编制原则
1）本项目认真贯彻国家有关环境保护的各项法令、法规，搞好“三废”治理，执行“三同时原 则”。
2）严格执行国家关于安全生产、工业卫生、劳动保护、消防工作的有关法规、规定，采取有效 措施改善劳动条件，确保安全生产。
3）设计中充分考虑能量的节约和综合利用，以降低能耗，提高经济效益。
4）尽量依托和利用地方的人、财、物，做到少投入，多产出。
5）以科学、求实的态度，公正、客观、科学地反映项目的实际情况。
6）把好质量关，确保可行性报告的编制质量。
1.3 研究范围及编制分工
本可行性研究报告研究范围为通许县盛源石化有限公司年产10000吨食品级石蜡、微晶蜡、药 用凡士林、工业润滑油项目生产装置界区内的工艺、安装、设备、仪表、电气、给排水、结构等专 业的所有设计内容。
本可行性研究报告由抚顺市化工研究设计院设计分院编制。
本项目工程内容包括新建10000吨/年食品级石蜡、微晶蜡、药用凡士林、工业润滑油项目生产 装置及公用工程和辅助生产设施。
1.4 项目背景及建设理由
1.4.1 项目建设背景
通许县盛源石化有限公司投资人李建军、张威、文新国多年从事微晶蜡、石蜡、凡士林、工业润 滑油生产销售业务，在其任职期间积累了丰富的生产销售经验。其产品在云南、河南等地区树立了 一定的知名度。中原地区交通便利，其原料来源稳定，生产的产品在中原地区等地有广阔的消费市 场，市场需求量极大，市场行情较好，有较大的利润空间。
1.4.2 项目建设理由
随着机械工业日新月异的发展变化和新型发动机的使用，以及节能、环保的要求，对微晶蜡、 石蜡、凡士林、工业润滑油的质量要求越来越高，市场中物化性能优越的中高档微晶蜡、石蜡、凡 士林、工业润滑油日益受到用户的青睐。传统的酸碱精制、溶剂脱蜡、白土补充精制生产基础产品 的方法，已很难适应当今的生产形势及质量要求，加氢技术以其“质量好、收率高、污染小、操作 弹性大”的绝对技术优势，成为原料产品改质的主要方向。
润滑油是石油中280-300℃以上的馏分（大部分350℃以上），碳原子数从C20到C40，属于石油的 高沸点馏分，除烃类外，还有含氧、硫、氮等非烃化合物，氧化物以环烷酸和酚类居多，不仅腐蚀 设备，还空气氧化生胶，影响使用性能；硫化物对油品安定性造成重大影响，不但产生恶臭，腐蚀 设备，促进胶质生成；氧化物也极不稳定，易氧化生胶，且颜色更深，气味变臭。胶质、沥青质的 存在，引起粘度指数降低，还容易积碳，造成管路堵塞，机件磨损。此外，传统方法难以脱除的多 环和稠环芳烃，粘温性能很差，造成品质下降。
要得到品质好的润滑油，应将不理想组分（胶质、沥青质、多环短侧链环状烃及S、N、0化合 物）除去，同时尽可能地保留产品理想组分（少环长侧链烃类）；为改善凝固点，还要进行脱蜡或降凝， 使抗氧化安定性、粘温特性、残炭、颜色等性能指标符合规格标准要求。这些问题，通过加氢精制、 加氢降凝手段，能达到非常满意的效果。此外，高压加氢灵活性大，能适应不同质量原料及产品方 案要求，尤其对加工处理劣质原料，具有无可比拟的优势。
1.4.3 国内研究进展
1）市场前景
我国目前食品、药品工业及其它相关行业发展迅速，对微晶蜡、石蜡、凡士林及工业润滑油需 求非常大，许多大型工业企业相继上马，微晶蜡、石蜡、凡士林及工业润滑油市场出现了供不应求 的局面，国外企业生产的上述产品正大批涌入国内市场。该项目的主要产品为微晶蜡、石蜡、凡士 林及工业润滑油系列产品，投产后能满足当地及周边地区微晶蜡、石蜡、凡士林及工业润滑油的供 应问题，而且还能供应其它的微晶蜡、石蜡、凡士林及工业润滑油深加工企业，为企业创造效益。
2）国家政策法规
微晶蜡、石蜡、凡士林及工业润滑油行业属于能源基础类行业，在国家经济中占有很重要的地 位，随着我国经济的快速发展，以及对环保要求的不断提高，质次价低的微晶蜡、石蜡、凡士林及 工业润滑油将不再受到青睐，选择建设此项目，一方面解决原料供应及交通运输问题，另一方面能 发挥企业的技术和市场优势，为当地创造更多的就业机会，该项目符合国家产业政策、技术政策、 生产力布局要求。
本着“节能、环保、高效、高质”、与QHSE接轨的目标，特编制本可行性研究报告。
1.5 综合评价和论证结论
随着我国经济的快速发展，各种石化产品的需求不断增加，本项目依托全国铁路交通枢纽，可 以从新疆、辽河、沪州、泰州、玉门、南阳、兰州以及哈萨克斯坦国等地区购进生产所需原料。产 品通过陆路、铁路可销往全国各地。依托国家大力发展中、西部地区的优惠政策，本项目实施后必 能产生良好的经济、社会效益。
从财务评价看，项目投产后投资收益率高达38.44%，高于行业基准收益率，说明本项目可行性 较高，有较好的投资回报率。
综上所述，实施该项目是可行的。
1.6 存在的问题与建议
本项目目前所存在的问题主要有: 微晶蜡、石蜡、凡士林及工业润滑油的品质受原料品质的影 响较大，建议严格控制原料的质量，从源头把好质量关，确保产品质量稳定。微晶蜡、石蜡、凡士 林及工业润滑油生产企业属防火单位，建议做好消防工作，做到安全生产，防患于未燃。
2 市场分析和价格预测
2.1 白微晶蜡、食品级石蜡产品国内生产概况及市场
1）我国微晶蜡生产企业共5家（南充、南阳、锦西、荆门、独山子），总生产能力1. 5万吨/年。 但因无高压加氢手段（荆门只进行中压加氢），质量档次较低，出口、售价均受到制约，每年还需进 口几千吨质量档次高的微晶蜡产品。
2）石蜡加氢情况较好，但地区分布不均，此外，高标号食品级石蜡加工手段缺乏。
3）南阳石蜡精细化工厂是国内石蜡产品品种最齐全的厂家，是最大的微晶蜡生产基地。因无加 氢精制手段，近两年被迫利用凡士林装置进行微晶蜡高压加氢。高压加氢产品通过FDA标准，完全 达到食品级的质量要求，口香糖专用蜡出口至丹麦获得好评，已成为固定的合作伙伴。但因加工量 有限，能力不足，石蜡产品仍无法加氢，只能维持低质量水平。直接后果是售价低，出口受限制。
4）目前口香糖专用蜡原料、产品价差8000-10000元/吨。据预测，发达国家蜡产量将逐年递减， 进口量逐年上升，生产高品质的蜡产品有较大的利润上升空间。
2.2 凡士林国内生产概况及市场
我国的凡士林产企业共4家（包头、河南南阳、南京、河北辛集），年产量为8000吨左右，加之 技术较为落后的酸碱法生产的凡士林，其总产量为10000吨左右，而全国有50000吨的需求量，所 以，凡士林的销路没有问题。凡士林装置的布局主要分布在华北、东北等地，厂址选在河南开封可 以弥补中原地区凡士林产量的不足，生产出的凡士林主要用在医药、化妆品等方面，可以销往郑州、 西安、沈阳、大连等地，亦可出口。
3 生产规模及产品方案
本高压加氢装置年产10000吨高档微晶蜡、石蜡、凡士林、润滑油基础油，包括加氢精制、临 氢降凝。根据市场情况，灵活调整产品方案，可压缩产品产量，生产合格级、一级品、食品级微晶 蜡或石蜡，还可进行工业级凡士林加氢改质，生产特种凡士林。
各种产品符合下列质量标准:
表3-1产品质量标准
项目
质量指标
颜色，赛波特号
>15
凝点，℃不高于
一 20
酸值，mgKOH/克
才 0.08
闪点（开口，℃）
才200
机械杂质，%
无
S含量，PPm
才10

N含量，PPm
才10
胶质、沥青质含量，才％
无
水分，%
无
运动粘度（40℃）, mm/s
80-100

微晶蜡、石蜡、凡士林质量符合相关行业标准要求。
表3-2减四线加氢生成油性质

减四线加氢生成油
工艺条件

体积空速/h—i

总空速
0.15
相对HPV-1空速
0.2
相对HPD-1空速
0.6
反应温度/℃
380/360
反应压力/MPa
15.0
氢料体积比
1000
进油量t/h
1.25
氢耗Nm3/h
125

馏分/℃
全馏分
<160
160-280
280-320
320-360
>360
密度/（20℃） g • cm-3
0.8544
0.750
0.835
0.867
0.870
0.8545
凝点/℃
<-30

-14
闪点（开口）/℃

198
闪点（闭口）/℃

54
78
84

粘度（20 0C） mm2 • s -1

粘度（40 0C） mm2 • s
-1

1.89
4.67
8.64
47.7
粘度（100 0c ） mm2 • s-i

7.64
粘度指数

126
硫含量/Hg.g-1

614.42
132.95
53.97
58.03

馏程/ ℃

初馏点

52
161
240

10%/30%

85/102
183/207
266/272

50%/70%

118/137
225/245
281/293

90%/95%

178/-
271/295
324/342

千点

195
300
346

十六烷值

56
41
40

收率%
101.37
7.1
19.4
9.7
12.0
53.17

表3-3 抽余油加氢生成油

抽余油加氢生成油
工艺条件

体积空速/h-1

总空速
0.11
相对HPV-1空速
0.15
相对HPD-1空速
0.45微晶蜡、凡士林及工业润滑油
反应温度/℃
380/380
反应压力/MPa
15.0
氢料体积比
1000

馏分/℃
全馏分
<160
160-280
280-320
320-360
>360
密度/（20'C） g • cm-3
0.8753
0.757
0.843
0.877
0.894
0.8811
凝点/℃
<-35

<-35
<-35
<-35
一 18
闪点（开口）/℃

204
闪点（闭口）/℃

47
84
98

粘度（200C） mm2 • s-1

粘度（400C） mm2 • s-1

1.85
4.76
10.71
85.1
粘度（1000C） mm2 • s-1

7.88
粘度指数

92
硫含量/Hg.g-1

455.8
31.67
25.77
22.37

馏程/ ℃

初馏点

58
158
260

10%/30%

88/102
183/203
265/273

50%/70%

116/133
222/240
283/295

90%/95%

169/-
270/285
322/335

干点

196
297

十六烷值

53
37
29

收率%
99.8
7.3
16.3
8.1
14.3
53.8
4 原料、辅助材料及燃料供应
4.1 原料来源
该项目建成投产后可根据市场情况灵活调整生产量，需要以下原料:(1)南阳油田、泰州、滨州、 沪州、新疆等地提供的减二、减三、减四馏分油，来源比较广泛可靠，年需量9000-11000吨。(2) 粗微晶蜡，年需求分别为5000吨、8000吨。(3)荆门工业级凡士林，年需求1000吨。
表4-1 减压馏分油质量指标
项 目
质量指标
颜色
浅于8#
凝点，℃不高于
0
酸值，mgKOH/克
才0.4
闪点(开口，℃)
市180
机械杂质，%
才0.04
S含量，PPm
才1500
N含量，PPm
才1500
胶质、沥青质含量，才％
5%
水分，%
才1
运动粘度(40℃), mm/ s
80-85
比重
0.88—0.95
残炭，m %
才6
表4-2 粗微晶蜡质量指标

项 目
质量指标
S, N 含量，PPm
220、 200
含油量，汁M%
3. 0
颜色，号
才6

重金属
5
残留溶剂
5

表4-3 工业凡士林质量指标
项 目
质量指标
颜色
白色
滴点，十℃
45
紫外吸光度（290nm）,才
0.75
粘度（100 C）, mm/ s
市5
闪点，开口，℃
*90
说明:粗微晶蜡、精石蜡原料质量指标符合石化行业质量标准。
4.2 辅助材料供应
4.2.1 催化剂
目前国内用于油品加氢的催化剂技术成熟可靠，选择余地较大，可根据价格及技术服务情况择 优使用。
本装置采用精制剂和降凝剂两种催化剂。催化剂的物化性质见表4-4。催化剂在使用前必须进行 预硫化。预硫化工艺条件（如温度、压力、氢油比、空速）不会超过正常操作条件，但必须要增加 一套注硫设施。
表4-4 催化剂的物化性质
项目
质量指标
加氢精致催化剂
临氢降凝催化剂
外形
圆柱形或球形
三叶草形
粒度
“1 .6* （2 一 6） mm
“1 . 6* （3—8） mm
强度
>15ON/Cm
>1 00N/Cm
堆积密度
>0.80g/ml
>0 .68g/ml
活性组分
>30%
>2%
助剂
3—5%
3—5%

4.2.2 氮气和燃料油
装置开停工所需氮气临时就近购买瓶装气，燃料油就近采购。
4.2.3 其它生产需要辅助材料为常规用料，就近采购。
4.2.4 甲醇
目前国内甲醇市场呈现供过于求状态，可选择购买。质量指标:符合GB339—92,工业一级，纯 度三99.5%,氯离子W3mg/1。
5 工艺装置技术及设备方案
5.1 工艺装置技术方案选择
5.1.1 高压加氢精制技术原理
将原料在高温（300-410£ ）、高压（12.0-16.OMpa）和氢气存在下，通过加氢催化剂床层，使其中 所含的S、N、0等烃类化合物加氢反应转化成易于除去的H2S、NH3和H2O,同时使不稳定的烯烃和 稠环芳烃加氢饱和转化,将金属杂质截留,胶质沥青质转化、烧焦截留,从而达到改善油品的安定 性能、腐蚀性能及其它使用性能的目的。
高压加氢属深度加氢精制,由于不理想组分被加氢转化,油品的粘温性能得到较大程度的改善, 粘度指数上升。在蜡产品或凡士林产品生产过程,对以3、4苯并吡为代表的强致癌物及其它四个以 上苯环的可致癌物具有较强的转化能力，产品能通过FDA试验，达到食品级要求。
5.1.2 石蜡、微晶蜡、凡士林、润滑油临氢降凝
造成产品凝点较高的原因主要是 C16 以上的正构烷烃,也就是石油蜡组分。在高温高压和氢气 存在条件下,通过催化剂作用,与氢气发生反应,进行加氢异构化及选择性加氢裂化,使凝点较高 的正构烷烃转化为凝点较低的异化烷烃和低分子烷烃,而其它烃类基本不发生变化,达到降低油品 凝点的目的。
5.1.3 加氢精制与临氢降凝主要是进行加氢转化,收率高,损失少,污染小,技术优势明显。
5.1.4 石蜡、微晶蜡、凡士林、润滑油原料加氢国内外技术概况和生产工艺流程
1）通常石蜡、微晶蜡、凡士林、润滑油加氢技术操作条件比较温和,属中低压加氢精制。目前 高档进口产品充斥市场,主要原因就是采用高压加氢改质,质量过硬。
2）石蜡加氢技术是在油加氢技术基础上发展起来的,对油加氢性能好的催化剂及工艺路线,事 实证明均适合石蜡加氢。而微精蜡、凡士林加氢、精制技术是在石蜡加氢技术基础上进行,工艺条 件非常苛刻,高温、高压、低空速、高氢油比,目前我国凡士林加氢精制技术已达到国外先进水平 。
3）通过减压馏分油性质优于凡士林原料,但鉴于沥青厂产品切割方案及拔出率的不同,很可能 造成馏分油性质恶化,所以应参照凡士林工艺条件进行生成控制。
4）随着炼油工业的发展及加工进口高硫原油的日益增加,油品越来越需要深度加氢精制,该项 目有一定的超前性。
5）南阳高压加氢装置在国内同类装置中,原料性质最差,操作条件最苛刻,为加工处理劣质原 料积累了工艺数据。此外，包头利用凡士林装置转产基础油，提供了成功范例。
6）该项目工艺技术特点:采用二（三）反应器串联工艺流程，装填不同催化剂，分别完成脱S脱N 脱0,烯烃与芳烃饱和转化，并进行临氢降凝。根据原料性质及产品方案不同，空速控制0.2h-1-0.4h-1， 并选择是否降凝。
5.2 工艺概述、流程及消耗定额
5.2.1 工艺概述
原料氢气由制氢工序通过水电解制得纯度为99.8％的氢气经水封槽至气柜暂存，气柜出来的氢 气经水封槽后进入分离器分离其夹带来的水分，氢气从分离器上部出来后进入氢气压缩机压缩至 16.OMPa与循环氢压缩机送来的循环氢一起进入氢气混合罐，经压力、流量自动调节后送至反应用。
原料由原料罐区经原料泵送至原料中间罐，再由原料计量泵 送至一反换热器、二反换热器与 反应产物换热预热后进入氢料混合器。
由氢气混合罐出来的压力为16.OMPa的混合氢气与原料泵送来的原料按一定的体积流量进入混 合器混合后进入原料预热器，加热到3 6 00c后进入第一反应器。之后在进入一反换热器再进入第二反 应器，由第二反应器出来的精制油与原料油在二反换热器换热，接着就进入高压分离器进行气液相 分离。气相氢气从分离器上部排出，控制压力为15.OMPa左右，氢气经套管冷却器冷却后进入脱硫 罐吸收其夹带来的硫化氢及氨气，氨水定期排放，从脱硫罐上部排出的氢气进入冷高分后经循环压 缩机送至混合罐供反应使用。
从高分底部出来的液相经自动压力调节阀减压至0. 7MPa后进入低压分离器进一步分离，气体从 低压分离器上部排出，经低压尾气冷却器冷却后进入低压尾气分离器后排出室外放空，低压分离器 底部出来的液相进入分馏塔,部分轻质产品从塔上部和中部分离出来经冷却后进入相应的储罐中，塔 底的液相就是我们所需的成品---蜡、凡士林、润滑油基础油，再经稳定罐进人成品罐中，计量后装 车或装桶出厂。
5.2.2 流程
原料f计量泵f第一反应器f第二反应器f换热器f高压分离器f低压分离器f成品
5.2.3 消耗定额
该高压加氢装置年加工馏分油10000T，物料消耗及能耗如下表：
表5-1 物料消耗表
项目
年量
新鲜水（t）
10000
循环水（t）
40000
电（KWh）
60X104

燃料油
36
原料（t）
11000
甲醇（t）
1500
氢气（Nm3）
20X104
催化剂（t）
0.6

5.3 甲醇制氢技术
拟采用上海亚联瑞兴气体技术有限公司提供的甲醇制氢成套设备及技术服务。
5.4 工艺设备技术方案
5.4.1 主要技术措施
1）采用双二（三）反应器串联流程，确保应有的加氢深度。
2）选用操作压力16. OMPa；经验证明，深度加氢，氢分压是决定性因素之一，增加压力，可提 高产品质量或增加空速即增加处理能力。
3）采用电加热炉:因规模不大，采用燃油（气）炉热效率低，又不安全，采用电炉易于调节温度 及控制及控制催化剂床层温度，干净，无废气排放。
4）为解决加氢深度与油品抗氧化安定性的矛盾，成品出厂前视情况添加助剂。
5.4.2 主要设备选择
表5-2主要设备表
主要设备名称
单位
数量
氢气压缩机
台
2
氢气循环压缩机
台
2
原料计量泵
台
1
一反换热器
台
1
二反换热器
台
1
原料预热器
台
1
第一反应器
台
1
第二反应器
台
1
高压分离器
台
1
低压分离器
台
1

1）加氢部分参数
反应工艺流程：固定床双反应器串联流程
装置操作压力：15.OMPa
第一反应器：初期反应温度：3200c
后期反应温度：4000c
空速：0.3h-i
氢料体积比：1000
第二反应器：初期反应温度：3200C
后期反应温度：4000C
空速：0.3h-i
氢油体积比：1000
2）主要设备参数
高压分离器： 温度：200〜2100c 压力：15.0 MPa
新氢压缩机： 温度：400C 压力：15.0 MPa 介质：氢气
循环氢压缩机：温度：400C 压力：15.0 MPa介质：氢气（H2s < 1500ppm ）
高压原料泵： 温度：400C压力：15.0 MPa介质：减压馏分油
加热炉：温度：进（才2500C）；出（320~4000C） 压力：15.0 MPa
介质：氢气、减压馏分油（含HS < 1500ppm ）
2
3）高压设备全部采用奥氏体型钢1Crl8Ni9Ti,委托制造厂参照同类装置要求统一进行设计、制 造。
4）新氢压缩机、循环机、高压泵分别采用无锡压缩机厂、北通、重庆高压水泵厂提供的设备， 技术成熟，工业应用广泛。
5.5 “三废”排放
1）废渣：原料加氢反应用催化剂量一次装量0.6吨，使用寿命为2年，2年后可以进行再生重 复使用，不能再生的催化剂送催化剂生产厂家回收处理。
2）废气：加氢装置排出的可燃性气体，排放量约1Nm3/h。其组成如下：
表5-3废气组成表
组分
含量（g/Nm3 ）
组分
含量（g/Nm3 ）
H
2
79.74
nCH
4 1o
14.24
CH
4
55.79
iCH
5 12
3.60
CH
2 6
13.79
nCH
5 12
4.43

CH
3 8
24.16
HS
2
10.22
iCH
4 10
12.69
NH
3
11.47

该气体虽具有较高的热量，因量太少无法利用，也无法用火炬将其烧掉，因此将该气体在蒸汽
保护下排向空中。排气管高度为20米，其中含HS为2.17g/h,低于国标允许1300g/h,其中HS和 22
NH3在大气中的允许浓度0.01 ppm和0.20ppm。污染物排放量也小于国家标准。
(3)要是氨洗罐排水量和部分容器切出的水，污冰排放量约为0.15山3/日。主要污染物如下：
表5-4污染物表
序号
项目
实测量
国标允许值
备注
1
COD
91.83mg/L
100mg/L
标准代号GB8979-88
2
油
9. 44mg/L
10mg/L
标准代号GB8979-88
3
硫化物
0. 165mg/L
0. 5mg/L
标准代号GB8979-88
4
PH
6. 5-7
6-9
标准代号GB8979-88

废水排放量小，污染物浓度在国家标准允许范围之内。该废水排入污水系统统一排放。
5.6 占地面积及定员
本项目占地面积15000m2,定员70人。
表5-5定员表
序号
岗位名称
班数
每班人员
小计
备注
合计
全 厂
3班

70

1
总经理办公室
白班
2
2

2
财 务
白班
2
2

3
办公室
白班
2
2

4
实 验 室
3班
1
4

5
生产车间
3班
16
48

6
销售部
白班
4
4

7
食 堂
白班
2
2
临时
8
门 卫
2班
1
2

6 总图、储运、土建
6.1 总图
6.1.1 全厂设原料、成品罐区，锅炉供汽、辅助供水、电、压缩空气及加氢主装置、甲醇制氢装置。 考虑加氢装置使用物料为易燃易爆品，属甲B类生产，把可能有氢气泄露的操作区放在厂房东北面， 该界区为易燃易爆区，严禁火种。办公区放在西南。
6.1.2 加氢装置反应器、加热炉、高低分等主设备，用钢结构安装，设置操作平台，尽可能呈敞开 式，自然通风。
6.1.3 防尘、防爆:(1)氢气压缩机、高压泵等主要设备厂房，采用彩钢瓦搭顶棚，适当围墙挡风。 (2)为防止氢气倒入原料系统，在高压泵出口增设止回阀。(3)按规范要求安装安全阀。(4)设置氢浓 度超标报警装置，高分低液位报警。(5)所有电气设备采用防爆型，有良好接地、避雷装置。
6.2 储运
本项目计划建两座200M3产品罐，两座100M3原料罐，具有180t原料、180t产品储存能力。再 设50 M3罐两座，以备适应产品方案调整要求。
6.3 土建
本项目装置厂房主体采用钢结构形式，办公室、操作室、门卫、配电室、泵房、压缩机房等采 用砖混结构。7 公用工程与生产辅助措施
7.1 公用工程
7.1.1 供排水
生产生活用水由当地供水管网供给，生产用水分新鲜水、循环水两部分，新鲜水主要用于锅炉 上水、制氢脱盐水及补充循环水消耗;循环水主要用于机泵冷却及工艺用水。本项目外排水量很少， 生产污水经隔离池处理，完全能达到排放标准。该装置年需新鲜水10000t，平均每小时耗量1.2 t。 7.1.2 供电
电耗主要用于机泵、电加热炉及生产生活照明。年需用电60X 104KWh。
7.1.3 供热
装置需要水蒸汽加温、伴热、扫线、消防等，需安装KZG-2/8蒸汽锅炉一台，连续输送＞0.5MPa 水蒸汽。
7.1.4 仪表
仪表控制、生产工艺要求提供净化压缩空气，配备空压机一台，排气量6m3/min，排气压力0.8MPa。
7.2 生产辅助设施
7.2.1 原材料和产品均靠火车、汽车运输，需具备相对稳定的运输业务关系。
7.2.2 产品质量保证实行二级化验控制，半成品、成品、水质分析、中间过程控制，由化验小班承 担；原辅材料进厂、成品出厂、质量抽检、质量监督由大班化验负责。按规定配备相关化验分析仪 器。
7.2.3 供排水系统同时承担污水处理及循环水场处理，达到排放标准及循环水质要求。
8 环境保护
8.1 环保措施
本装置“三废”排放量都很小，对环境保护采取如下措施：
1）废气
加氢装置正常生产时存在三股废气源，一股为原料预处理的排出气体，含水蒸汽、氧气、少量 轻质烃和微量有机溶剂气体，排放量才50m34；第二股气体为加氢后处理塔排出的不凝气（以H2为 主）、H2S、NH3和轻质烃，排放量才25m3/匕第三股为低分释放出的可燃性气体，视操作分离情况而 异。以上三股气体虽具有较高的热量，因量太少无法利用，也无法用火炬将其烧掉，因此将该气体 在蒸汽保护下通过专用放空管从高处排向空中。排气管高度为20米，其中含HS为2.17g/h,低于 2
国标允许1300g/h,其中H2s和NH3在大气中的允许浓度0.01 ppm和0.20ppm。污染物排放量也小于 国家标准。组成见表8-1。参照国内典型同类装置的监测数据，达环保要求（见表8-3 ）。
2）废水
机泵冷却用水闭路循环，罐区及管线的污水才0. 3T/天，通过隔离池处理即能达标排放。
氨洗罐排水和部分容器切出的水，污水排放量约为0.15山3/日。主要污染物见表8-2,废水排放 量小，污染物浓度在国家标准允许范围之内。该废水排入污水系统统一排放。
3）废渣
装置每两年清罐一次，少量含油废渣作为锅炉燃料处理；
加氢反应用催化剂量一次装量0.6吨，使用寿命为2年，2年后可以进行再生重复使用，不能再 生的催化剂送催化剂生产厂家回收处理。
4） 噪音
本装置噪音主要是压缩机和机泵产生的，泵和压缩机功率都在30KW以下，因此噪音强度不大。 各项指标均不超过国标。详见表8-4。
表8-1加氢工段排出的可燃性气体组成
组分
含量（g/Nm3 ）
组分
含量（g/Nm3 ）
H
2
79.74
nCH
4 1o
14.24
CH
4
55.79
iCH
5 12
3.60
C2H6
13.79
nCH
5 12
4.43
C3H8
24.16
HS
2
10.22

iCH
4 10
12.69
NH
3
11.47

表8-2氨洗罐排水和部分容器切出的水污染物组成
序号
项目
实测量
国标允许值
备注
1
COD
91.83mg/L
100mg/L
标准代号GB8979-88
2
油
9.44mg/L
10mg/L
标准代号GB8979-88
3
硫化物
0.165mg/L
0.5mg/L
标准代号GB8979-88
4
PH
6.5-7
6-9
标准代号GB8979-88

表8-3南京10000t/年加氢装置环保监测结果
序号
项目
平均值
最大值
超标率
1
总排放口工业污水

PH值
6. 5
6. 5
0
COD (mg/1)
55.06
82.82
0
油(mg/1)
8.8
16.6
0
硫化物(mg/1)
0.04
0.11
0
2
隔离池出口工业污水

PH值
6.5
6.5
0
COD (mg/1)
71.39
114.81
0
油(mg/1)
9.4
18.6
0
硫化物(mg/1)
0 046
0.08
0
3
装置大气中SO2 (mg/m3)

压缩机厂房外
0.81
2.17
0
后处理塔区
0.63
2.01
0
泵区
0.63
0.64
0

仪表房外
0.20
0.81
0
4
噪声源(dB)

新氢压缩机
83.5
85.0
0
循环氢压缩机
80.5
82.5
0

表8-4噪音分布表
序号
设备或场所名称
一噪音强度
(dB)
国标允许值(dB)
备注
1
新氢压强机
83.5
90
标准代号GBJ87-85
2
循环氢压机
80.5
90
标准代号GBJ87-85
3
压缩机泵房
83.0
90
标准代号GBJ87-85
4
反应器区
69.5
90
标准代号GBJ87-85
5
仪表室
71.0
72
标准代号GBJ87-85
8.2 环境评价
该项目是一种对环境影响少，经济效益高的先进技术。该项目只排放少量的废气、废水，其排 放指标均在国家标准允许范围内，对环境影响极小。
9 市场分析与销售方案
9.1 市场分析
9.1.1 产品市场供求现状
分析我国目前石蜡、微晶蜡、凡士林、润滑油供需情况，大致为如下几种情况:
1) 供需总量多年来一直处于供不应求的局面。随着经济的快速发展，环保性能源势必成为市场 的主流，这种局面会日益严重。
2) 国内虽然有多家企业从事石蜡、微晶蜡、凡士林、润滑油的生产，但其原料供应紧缺，购入 的原料价格较高，单位产品的生产成本较高，市场竞争能力较弱。
9.1.2 产品市场前景分析
本项目产品主要立足于国内市场，充分利用已有的技术及销售网络，相信会有丰厚的回报。
9.1.3 项目产品市场竞争优势
1)价格优势
项目所在地依托辽河、南阳、泰州石化，以及从独联体进口的原料的采购价格有较大的优势。 产品依托发达的公路、铁路运输线，运输方便。有较大的利润空间。
2）质量优势
企业已制定了润滑油产品企业标准和规范的生产工艺流程，确保了产品质量的优良和稳定。
3）品牌优势
该项目产品所使用的品牌在内地已有了相对稳定的市场。
9.2 产品生产及营销方案
9.2.1 指导思想
以实现利润为目标，以市场营销为龙头，以品质控制为中心，严抓行为管理，勤俭节约，艰苦 创业，确保全年任务目标实现。
9.2.2 工作方针
通过“简、明、快”的制度，有设计的培训，有组织、有目的的活动，百折不扣地坚持工作例 会制，计划、述职、考核制，养成走动管理，自觉学习的习惯，最终形成严格、到位、创新、务实 的管理风格。
9.2.3 市场定位
紧紧围绕全国各大产品集散地，抓住新增用户的需求，采取高质量，中低价位的方法，迅速占 领市场使用量。
9.2.4 生产规模
生产设计年产石蜡、微晶蜡、凡士林、工业润滑油10000吨。
10 劳动安全卫生及消防
10.1 设计原则
认真贯彻“安全第一，预防为主”、“预防为主，消防结合”的方针及劳动安全卫生设施的“三 同时”原则，严格遵循有关安全、防火规范和规定。各专业在设计中采取完善、可靠、有效的安全 和消防防范措施，在确保安全卫生、消防符合要求的前提下节约投资，防止和减少各类事故的发生。 本项目生产过程中安全、职业卫生及消防措施完善合理。
10.1.1 国家和地方有关部门的相关法规和规定
1）中华人民共和国安全生产法（主席令70号，2002年11月1日起实施）
2）中华人民共和国消防法（全国人大1998年4月）
3）原劳动部令【1996】第3号“建设项目（工程）劳动安全卫生监察规定”。
10.1.2 设计中采用的标准规范
1）企业设计卫生标注（GBZL-2002）
2）化工企业安全设计规定（HG20571-95）
3）工业企业噪声控制设计规范（GBJ87-85）
4）石油化工企业设计防火规范（GB50160-92, 1999版）
5）建筑设计防火规范（GBJ16-87, 2001版）
6）工业企业总平面设计规范（GB50187-93）
10.2 劳动保护与安全
项目生产选用设备一部分为国内大厂生产的较为先进的，自动化程度很高，在设备运转过程中 可由电气化系统控制，具体的操作人员经厂家进行专门的操作技能培训，盘锦和运集团制定了完善 的生产安全规范，定期对员工进行安全生产教育培训，且生产过程中劳动保护用品非常到位，不会 对员工健康和安全带来不良影响。因此，项目的实施是有高度的安全保障的。
11
