压缩机及空冷器性能参数手册2010.4.30终极版.doc

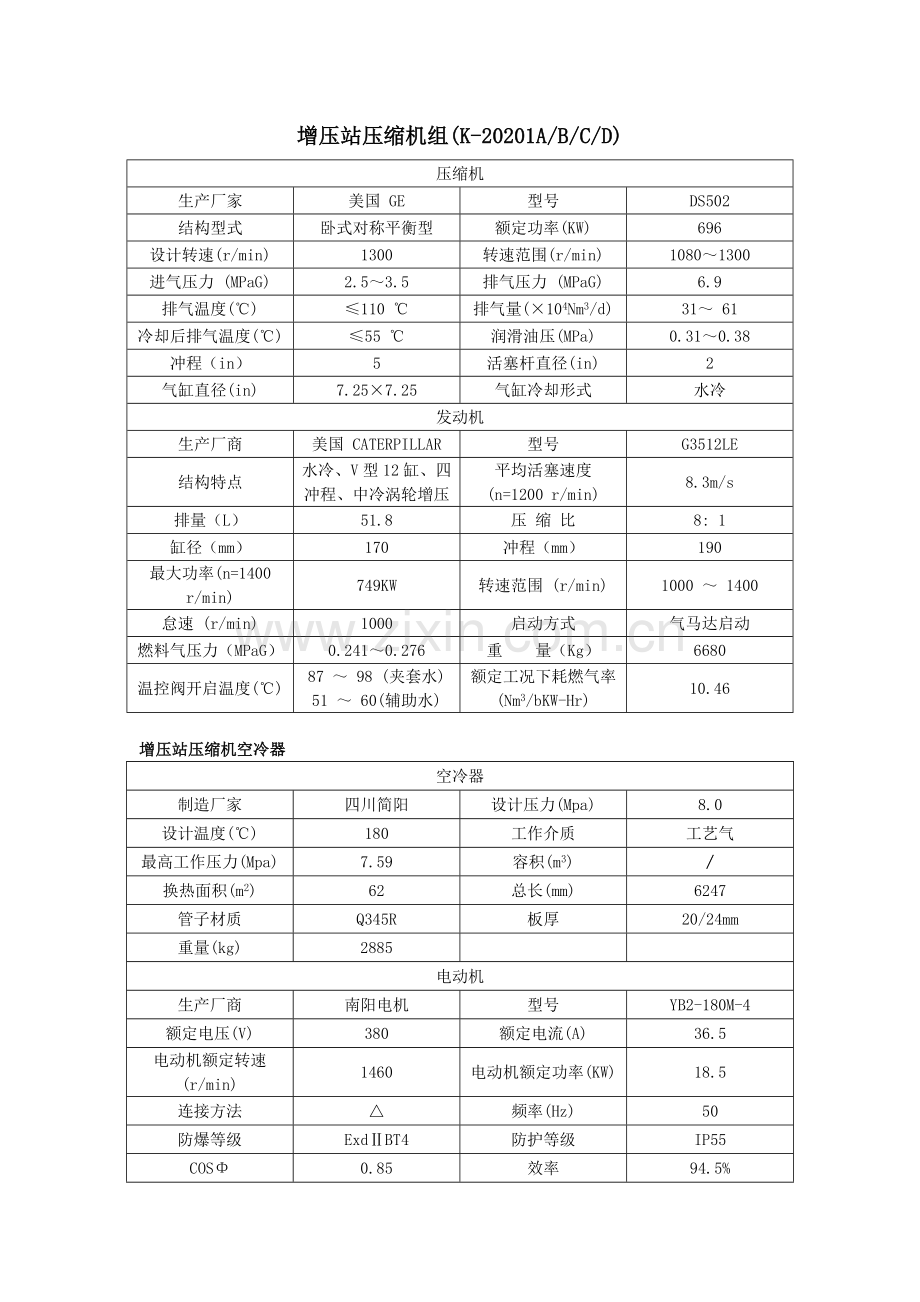

增压站压缩机组(K-20201A/B/C/D)
压缩机
生产厂家
美国 GE
型号
DS502
结构型式
卧式对称平衡型
额定功率(KW)
696
设计转速(r/min)
1300
转速范围(r/min)
1080～1300
进气压力 (MPaG)
2.5～3.5
排气压力 (MPaG)
6.9
排气温度(℃)
≤110 ℃
排气量(×104Nm3/d)
31～ 61
冷却后排气温度(℃)
≤55 ℃
润滑油压(MPa)
0.31～0.38
冲程（in）
5
活塞杆直径(in)
2
气缸直径(in)
7.25×7.25
气缸冷却形式
水冷
发动机
生产厂商
美国 CATERPILLAR
型号
G3512LE
结构特点
水冷、V型12缸、四冲程、中冷涡轮增压
平均活塞速度
(n=1200 r/min)
8.3m/s
排量（L）
51.8
压 缩 比
8: 1
缸径（mm）
170
冲程（mm）
190
最大功率(n=1400 r/min)
749KW
转速范围 (r/min)
1000 ～ 1400
怠速 (r/min)
1000
启动方式
气马达启动
燃料气压力（MPaG）
0.241～0.276
重 量（Kg）
6680
温控阀开启温度(℃)
87 ～ 98 (夹套水)
51 ～ 60(辅助水)
额定工况下耗燃气率(Nm3/bKW-Hr)
10.46

增压站压缩机空冷器
空冷器
制造厂家
四川简阳
设计压力(Mpa)
8.0
设计温度(℃)
180
工作介质
工艺气
最高工作压力(Mpa)
7.59
容积(m3)
/
换热面积(m2)
62
总长(mm)
6247
管子材质
Q345R
板厚
20/24mm
重量(kg)
2885

电动机
生产厂商
南阳电机
型号
YB2-180M-4
额定电压(V)
380
额定电流(A)
36.5
电动机额定转速(r/min)
1460
电动机额定功率(KW)
18.5
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.85
效率
94.5%
一级闪蒸气压缩机组(K-20501)
压缩机
生产厂家
美国 COOPER
型号
CFA32
结构型式
卧式全平衡型
额定功率(KW)
110
设计转速(r/min)
1480
转速范围(r/min)
1200～1800
进气压力 (MpaG)
0.3
排气压力 (MpaG)
0.8
冷却后排气温度(℃)
50 ℃
排气量 (×104Nm3/d)
5.04
压缩级数
一级
气缸直径(in)
8.875×8.875
冲程（in）
3
气缸冷却形式
自然冷却
电动机
生产厂商
南阳电机
型号
YB-315S-4 G
额定电压(V)
380
额定电流(A)
198.7
电动机额定转速(r/min)
1480
电动机额定功率(KW)
110
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.89
效率
94.5%

一级闪蒸气压缩机组空冷器
空冷器
制造厂家
四川简阳
设计压力(Mpa)
1.6
设计温度(℃)
180
工作介质
工艺气
进出口尺寸
DN100/DN100
容积(m3)
0.22
换热面积(m2)
13.6
管子根数
198
管子材质
Q345R
风扇直径(mm)
1500
电动机
生产厂商
南阳集团新普电机
型号
YB160M2-8
额定电压(V)
380
额定电流(A)
13.4
额定转速(r/min)
720
额定功率(KW)
5.5
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
一级闪蒸气压缩机组预润滑泵电机
电动机
生产厂商
山东防爆电机厂
型号
YB2-90S-6
额定电压(V)
380
额定电流(A)
2.3
额定转速(r/min)
910
额定功率(KW)
0.75
连接方法
△／Y
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP54

一级闪蒸气压缩机组润滑油散热器用电机
电动机
生产厂商
ABB
型号
M23A00M2A-W
额定电压(V)
△220-240 Y380-420
额定电流(A)
△3.05 Y1.75
额定转速(r/min)
2840／3420
额定功率(KW)
0.75／0.66
连接方法
△／Y
频率(Hz)
50
防爆等级
ExdⅡCT4
防护等级
IP56

二级闪蒸气压缩机组（K-20502A/B/C）
压缩机
生产厂家
美国 GE
型号
ES602
结构型式
卧式对称平衡型
最大功率(KW)
1790
设计转速(r/min)
1200
转速范围(r/min)
700～1200
进气压力 (MpaG)
0.8
排气压力 (MpaG)
7.0
冷却后排气温度(℃)
≤50 ℃
润滑油压(Mpa)
0.31～0.38
冲程（in）
6
活塞杆直径(in)
2.25
气缸直径(in)
13.5×7.75
排气量 (×104Nm3/d)
13 ～ 22
排气温度(℃)
一级：≤110
二级：≤125
气缸冷却形式
水冷
发动机
生产厂商
美国 Waukesha
型号
L5794GSI
结构特点
水冷、V型12缸、四冲程、中冷涡轮增压
平均活塞速度
(n=1200 r/min)
8.64m/s
排量（L）
94.9
压 缩 比
8.25: 1
缸径（mm）
216
冲程（mm）
216
最大功率(n=1200 r/min)
1029KW
转速范围 (r/min)
700 ～ 1200
怠速 (r/min)
450
启动方式
气马达启动
燃料气压力（MpaG）
0.165～0.345
重 量（Kg）
11226
温控阀开启温度(℃)
78 ～ 82 (夹套水)
55 ～ 65(辅助水)
额定工况下耗燃气率(Nm3/h)
277
润滑油压力(Mpa)
0.38±0.035

二级闪蒸气压缩机空冷器
空冷器
制造厂家
四川简阳
设计压力(Mpa)
8.0
设计温度(℃)
150
工作介质
天然气
最高工作压力(Mpa)
8.0
容积(m3)
/
换热面积(m2)
882
管长(mm)
6770
工艺气管束材质
Q345R
一级管束板厚(mm)
16/20
二级管束板厚(mm)
20/34
重量(Kg)
2410
电动机
生产厂商
南阳电机
型号
YB2-200L2-6W
额定电压(V)
380
额定电流(A)
44.7
额定转速(r/min)
970
额定功率(KW)
22
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.83
效率
94%
丙烷压缩机（SK-20402A/B）
压缩机
生产厂家
格拉索
型号
TR-T48S-28
结构型式
单级螺杆压缩
制冷剂
丙烷R290
设计转速(r/min)
2963
额定功率(KW)
506
压缩级数
一级
润滑方式
有油润滑
进气压力 (MPaG)
0.21
排气压力 (MPaG)
1.5～1.7
进气温度(℃)
-24
排气温度(℃)
73
电动机
生产厂商
南阳电机
型号
YB-450M2-2
额定电压(V)
10000
额定电流(A)
25.0
额定转速(r/min)
2963
额定功率(KW)
355
连接方法
Y
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.88

丙烷空冷器(E220)
空冷器
制造厂家
四川简阳
设计压力(Mpa)
2.5
设计温度(℃)
100
工作介质
丙烷
换热面积(m2)
4423
容积(m3)
1.04
管子根数
230
管长(mm)
8540
管子/翅片材质
20#/A00铝
管箱材质
Q245
管程(个)
3
管子规格(mm)
Φ25×2.5
排列方式
正三角形
腐蚀裕量(mm)
0
进/出口尺寸(mm)
DN80/DN50
风扇直径(mm)
3600
风扇转速(r/min)
318
风扇数量(台)
2
电动机
生产厂商
南阳电机
型号
YB2-225M-6
额定电压(V)
380
额定电流(A)
57.9
额定转速(r/min)
980
额定功率(KW)
30
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP56
COSΦ
0.86
效率
91.5%
丙烷压缩机油泵用电机
电动机
生产厂商
南阳电机
型号
CD 100L2-4
额定电压(V)
△230+ -10% Y400+ -10%
额定电流(A)
11．4∕6。5
额定转速(r/min)
1415
额定功率(KW)
3．0
连接方法
△∕Y
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.82
绝缘等级
F

主燃烧器用多级离心风机（K-20601A/B）
风机
生产厂家
英格索兰-海鹏
型号
100.06
轴功率(KW)
160.2
排气温度(℃)
135
喘震点进气量(Nm3/h)
2694
喘震点实际进气流量(Nm3/h)
3781
喘震点出口压力(mbar)
799.61
主轴材质
合金钢SAE 1045
主轴轴承型号
SKF
叶轮材质
铸铝
电机
生产厂商
WEG南通电机厂
型号
YB2-355S1-4
额定功率(KW)
185
额定转速(r/min)
1490
频率（Hz）
50
额定电压（V）
380
绝缘等级
F
防护/防爆等级
IP55/ExdⅡBT4
功率因数
0.90
额定电流（A）
328.7
重量（Kg）
1650

尾气灼烧炉燃烧器用多级离心风机（K-20602A/B）
风机
生产厂家
英格索兰-海鹏
型号
100.05
轴功率(KW)
75
排气温度(℃)
74
喘震点进气量(Nm3/h)
1971
喘震点实际进气流量(Nm3/h)
2766
喘震点出口压力(mbar)
277.35
主轴材质
合金钢SAE 1045
主轴轴承型号
SKF
叶轮材质
铸铝
电机
生产厂商
WEG南通电机厂
型号
YB2-280S-2
额定功率(KW)
75
额定转速(r/min)
2970
频率（Hz）
50
额定电压（V）
380
绝缘等级
F
防护/防爆等级
IP55/ExdⅡBT4
功率因数
0.91
额定电流（A）
134.4
重量（Kg）
642

空气压缩机(KX-30301A/B/C)
压缩机
生产厂家
英格索兰
型号
SH90
结构型式
两级螺杆压缩
压缩级数
两级
设计转速(r/min)
2955
排气压力 (MPaG)
1.0
排气温度(℃)
环境温度+8
排气量 (Nm3/min)
13.0
排气含油量
100%无油
重量(Kg)
3040
电动机
生产厂商
英格索兰
型号
LS315SP
额定电压(V)
380
额定电流(A)
177
额定转速(r/min)
2955
名义功率(KW)
90
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP55

循环水空冷器(E-30301)
空冷器
制造厂家
四川简阳
设计压力(Mpa)
1.0
设计温度(℃)
100
工作介质
循环水
最高工作压力(Mpa)
0.5
容积(m3)
0.7
换热面积(m2)
2995
管长(mm)
6232
管子根数
276
管子规格(mm)
Φ25×2.5
管子/翅片材质
20#/A00铝
管箱/法兰材质
20R/20R
管程(个)
6
腐蚀裕量(mm)
1.5
排列方式
正三角形
风扇直径(mm)
2400
进/出口尺寸(mm)
DN80/DN80
风扇数量(台)
2
风扇转速(r/min)
477
设备净重(kg)
20800
电动机
生产厂商
佳木斯电机
型号
YBP180L-6
额定电压(V)
380
频率(Hz)
50
额定转速(r/min)
970
额定功率(KW)
15
防爆等级
ExdⅡBT4
防护等级
IP65
酸气空冷器（E-20304）
空冷器
制造厂家
四川简阳
设计压力(Mpa)
2.5
设计温度(℃)
150
工作介质
酸气
最高工作压力(Mpa)
0.1894
容积(m3)
1.21
换热面积(m2)
4326
管长(mm)
8540
管子根数
240
管子规格(mm)
Φ32×2.5
管子/翅片材质
316L/A00铝
管箱/法兰材质
316L/316L
管程(个)
3
腐蚀裕量(mm)
0
排列方式
正三角形
风扇直径(mm)
3600
进/出口尺寸(mm)
DN150/DN150
风扇数量(台)
2
风扇转速(r/min)
318
设备净重(kg)
57400
电动机
生产厂商
佳木斯
型号
YBPT225M-6W
额定电压(V)
380
额定电流(A)
57.6
额定转速(r/min)
980
额定功率(KW)
30
连接方法
△
频率(Hz)
3～50
防爆等级
ExdⅡBT4
防护等级
IP65
COSΦ
0.86
效率
94.5%

贫液空冷器(E-20305)
空冷器
制造厂家
四川简阳
设计压力(Mpa)
2.5
设计温度(℃)
150
工作介质
贫胺液
最高工作压力(Mpa)
1.46
容积(m3)
1.14
换热面积(m2)
5780
管长(mm)
8340
管子根数
368
管子规格(mm)
Φ25×2.5
管子/翅片材质
316L/A00铝
管箱/法兰材质
20R或316L/316L
管程(个)
7
腐蚀裕量(mm)
3.0/0
排列方式
正三角形
风扇直径(mm)
3600
进/出口尺寸(mm)
DN100/DN100
风扇数量(台)
6
风扇转速(r/min)
318
设备净重(kg)
148400
电动机
生产厂商
南阳电机
型号
YB2-225M-6W
额定电压(V)
380
额定电流(A)
57.6
额定转速(r/min)
980
额定功率(KW)
30
连接方法
△
频率(Hz)
50
防爆等级
ExdⅡBT4
防护等级
IP65
COSΦ
0.86
效率
91.5%

蒸汽空冷器(E-20610)
空冷器
制造厂家
四川简阳
设计压力(Mpa)
1.0
设计温度(℃)
190
工作介质
蒸气
最高工作压力(Mpa)
0.1894
容积(m3)
0.286
换热面积(m2)
983
管长(mm)
3232
管子根数
184
管子规格(mm)
Φ25×2.5
管子/翅片材质
20#/A00铝
管箱/法兰材质
20R/20#锻钢
管程(个)
4
腐蚀裕量(mm)
1.5
排列方式
正三角形
风扇直径(mm)
2400
进/出口尺寸(mm)
DN80/DN80
风扇数量(台)
1
风扇转速(r/min)
477
设备净重(kg)
10800
电动机
生产厂商
佳木斯电机
型号
YBPT180L-60W
额定电压(V)
380
额定电流(A)
31.6
额定转速(r/min)
970
额定功率(KW)
15
频率(Hz)
3～50
连接方法
△
防爆等级
ExdⅡBT4
防护等级
IP55
COSΦ
0.87
效率
94.5%

柴油发电机组
发电机
生产厂家
康明斯发电机技术有限公司
型号
UCI544F-S
额定容量
625kvA
额定功率(KW)
500KW
设计转速(r/min)
1500r/min，
额定电流
902A
额定频率
50H
额定功率因数
0.8
励磁方式
无刷自励磁
调节器
AVR电压自动调节器
机组控制方式
全自动和手动操作
净重
3850kg
电压：
230/400V

发动机
生产厂商
瑞典VOLVO
型号
TAD1643GE
结构特点
四冲程、电喷式燃油系统、增压、空气中冷
气缸排列：
直列
排量（L）
16.12
压 缩 比
16.5: 1
排烟量：
101.6 m3
冲程（mm）
165
标定转速
1500r/min
空气进气量：
43.65 m3/min
怠速 (r/min)
900
启动方式
电马达启动
100%负载燃油消耗率
137.9L/h

离心式风机
制造厂家
江阴市宏达风机有限公司
型号
4-79
出厂编号
0907253 0907254
功率
75-8KW
转速
660r/min
流量
123000m³/h
空气密度：
1.2Kg/m³
空气温度
20℃

燃气发动机组
发电机
制造厂家
德国AVK
发电机型号:
DIG 156m/6L
输出功率(kVA)
4999
工作介质
天然气+空气
功率因素
0.8
频率(Hz)
50Hz
额定电压(V)
10500,
额定电流(A)
206
重量(Kg)
13300
励磁方式
无刷自励磁,
发动机
生产厂商
德国道依茨
型号
TCG2032V16
ISO持续功率(kW)
4000
现场持续功率(kW)：
3490
压缩比
12:1,
转速(转/分)
1000rpm
空燃比
25:1,
热效率
44.7%,
缸径/行程
260/320
润滑油消耗量
0.4～0.6g/kw.h
燃气消耗
0.23～0.25m³/kwh
冷却方式
水箱＋中冷
润滑方式
预润滑＋强制润滑
启动系统及压力
气马达；0.8Mpa
负荷特性
60秒（启动－并网)
点火方式
电控点火

闭合循环式冷却塔
生产厂家
德国MWM公司
型号
KI 2/12-40-12so
制冷功率：
362KW
蒸发量：
0.54m³/h
设计冷却水温度（进/出）
44/38℃
噪音（15米）
60dB（A）
热交换器压力损失：
0.22bar
防护等级
IP55
冷却后排气温度(℃)
50 ℃
电机功率
7.5KW
尺寸
4250×1250×3840mm
电机电压
400v
净重：
5810kg
冷却形式
自然冷却
