泄漏电缆周界入侵防范系统典型技术方案

技

术

方

案

北京三安古德科技发展有限公司

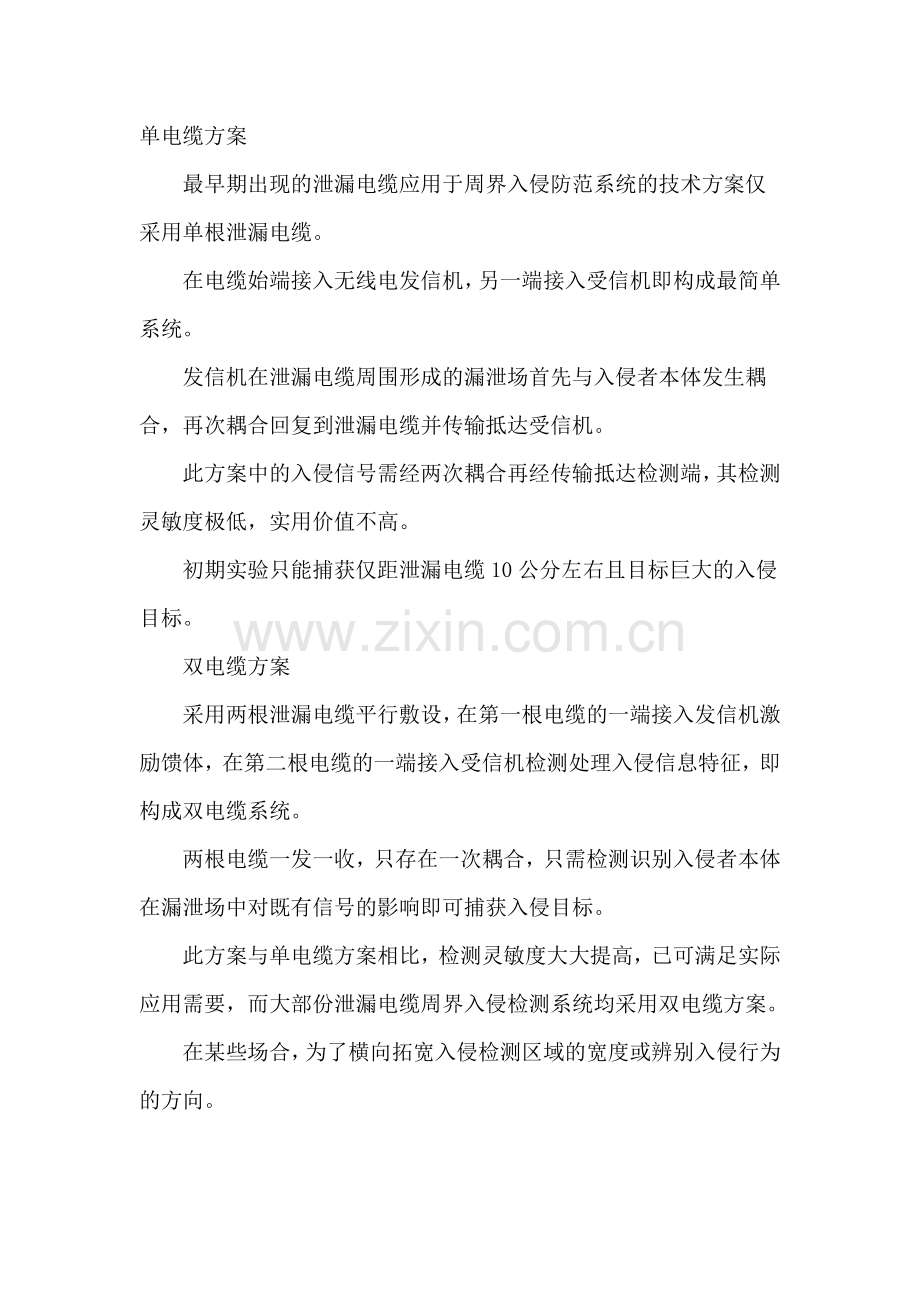

单电缆方案
最早期出现的泄漏电缆应用于周界入侵防范系统的技术方案仅采用单根泄漏电缆。
在电缆始端接入无线电发信机，另一端接入受信机即构成最简单系统。
发信机在泄漏电缆周围形成的漏泄场首先与入侵者本体发生耦合，再次耦合回复到泄漏电缆并传输抵达受信机。
此方案中的入侵信号需经两次耦合再经传输抵达检测端，其检测灵敏度极低，实用价值不高。
初期实验只能捕获仅距泄漏电缆10公分左右且目标巨大的入侵目标。
　　双电缆方案
采用两根泄漏电缆平行敷设，在第一根电缆的一端接入发信机激励馈体，在第二根电缆的一端接入受信机检测处理入侵信息特征，即构成双电缆系统。
两根电缆一发一收，只存在一次耦合，只需检测识别入侵者本体在漏泄场中对既有信号的影响即可捕获入侵目标。
此方案与单电缆方案相比，检测灵敏度大大提高，已可满足实际应用需要，而大部份泄漏电缆周界入侵检测系统均采用双电缆方案。
在某些场合，为了横向拓宽入侵检测区域的宽度或辨别入侵行为的方向。
也可在双电缆方案基础上再布置一根或多根相平行敷设的泄漏电缆，变相衍生为多电缆方案。
　　正向耦合方案
在双电缆方案基础上，两根电缆上分别接入发信机和受信机，并将它们分别布置在传输通道两端即构成正向耦合方案。
正向耦合方案具有下列特点：
.传输通道上，发信机源信号经耦合到收信电缆后的行进方向与发信电缆上源信号的行进方向相同。
在受信机端口引起相位变化的同相叠加，形成一定程度的固定反射;
　　.此固定反射相应对埋地泄漏电缆环境(如土壤湿度变化)较为敏感，由此如不采取相应技术措施，可能成为虚假入侵报警的因素;
　　.泄漏电缆本身传输衰减的大小与入侵位置无关，因而对受信机端检测量的动态范围影响不大。
　　反向耦合方案
　　在双电缆方案基础上，两根电缆上分别接入的发信机和受信机布置在传输通道的同一端即构成反向耦合方案。反向耦合方案具有下列特点：
　　.泄漏电缆本身传输衰减的大小与入侵位置相关，因而要求增大受信机端检测量的动态范围，相应增加了入侵信号正确判决的难度;
　　.通常采用耦合能量分级型泄漏电缆或大直径低损耗型泄漏电缆，可有效减小受信机端检测量的动态范围;
　　.实际应用中，反向耦合方案采用得较为普遍。
　　脉冲波方案
　　在单电缆方案基础上，发信机输出时序脉冲波，受信机完成发射脉冲和具有入侵信息特征的反射脉冲两者之间的时间延迟识别检测，并据以判定入侵位置即构成脉冲波方案。脉冲波方案具有下列特点：
　　.脉冲波方案提高了单电缆基本方案的实用性;
　　.要求射频宽带窄脉冲高速传输，且瞬时脉冲功率较大，可能对邻近无线电 系统形成干扰;
　　.对泄漏电缆性能要求较高，趋向于采用大直径低损耗型泄漏电缆。
　　连续波方案
　　无论在单电缆或双电缆方案基础上，发信机输出连续载波，受信机完成具有入侵信息特征的接收信息检测，并据以判定入侵部位即构成连续波方案。连续波方案具有下列特点：
　　.对射频带宽、功率无严格要求，简化了电子部件、器件等级;
　　.对入侵位置不能提供精确定位，仅适用于完整段落区域入侵信息的判定;
　　.对较长周界宜作分段并标记地址码的技术处理。
　　单电缆—单极天线耦合方案
　　采用单根泄漏电缆埋地，按园环形布置敷设，其一端接入发信机，园心处设单极天线并连接受信机，受信机完成具有入侵信息特征的接收信息检测，并据以判定入侵部位即构成单电缆—单极天线耦合方案。单电缆—单极天线耦合方案具有下列特点：
　　.仅适用于开阔地带,多应用在重要机场、导弹库、生化武器库、火药库等重要场合;
　　.仅需布置单根电缆，但其连续性不允许中断;
　　.对发射功率有严格要求;
　　.单极天线应置于园环形中心位置，其位置偏离度将影响接收入侵信息的均匀度。
