集成商重要技术标准要点
进入2010年后，通过对TD二期、三期的工程实施和日常2G工程的建设以及日常维护过程中发现的问题，对集成商在方案设计和施工及维护过程中若干重要控制点的技术标准进行讨论后，制订规范如下：
1. 分场景分布系统方案设计模板规范
1.1. 设计方案主要内容及要点
方案内容
要点
基础数据部分
1、站点信息： ⑴方案名称：《XXXXGSM TD分布系统》
⑵详细地址
⑶经纬度
⑷需对项目站点进行拍照，最少8张能清楚表明楼宇分布结构。
⑸勘察时应记录周围无线环境 2、系统图、平面天馈安装图 3、GPS天线位置图
准确的GPS安装位置图，应该有GPS楼顶平面图及精确的安装位置、方法和走线路由及GPS馈线米数，能提供站点航拍图。 4、模拟测试图：需要有测试点位置及电平值；地下室、裙楼必测；低层、中层、高层各选2层进行模测；如果小区内楼宇结构不同，应对不同楼宇均进行模测。
路测要求：每测试区域需要包括电平轨迹图一张、通话质量测试图一张，软件话务统计截图一张。对于使用的轨迹图图例颜色，统一要求使用以下标准：覆盖电平区间划分：-70dBm以上为绿色，-70~-80dBm为黄色，-80~-95dBm为蓝色，-95dBm以下为红色；通话质量区间划分：0~2级为绿色，3~5级为黄色，6~7级为红色。
5、方案设计思路 能体现方案的特点避免千篇一律，要切合每个站点的实际情况。

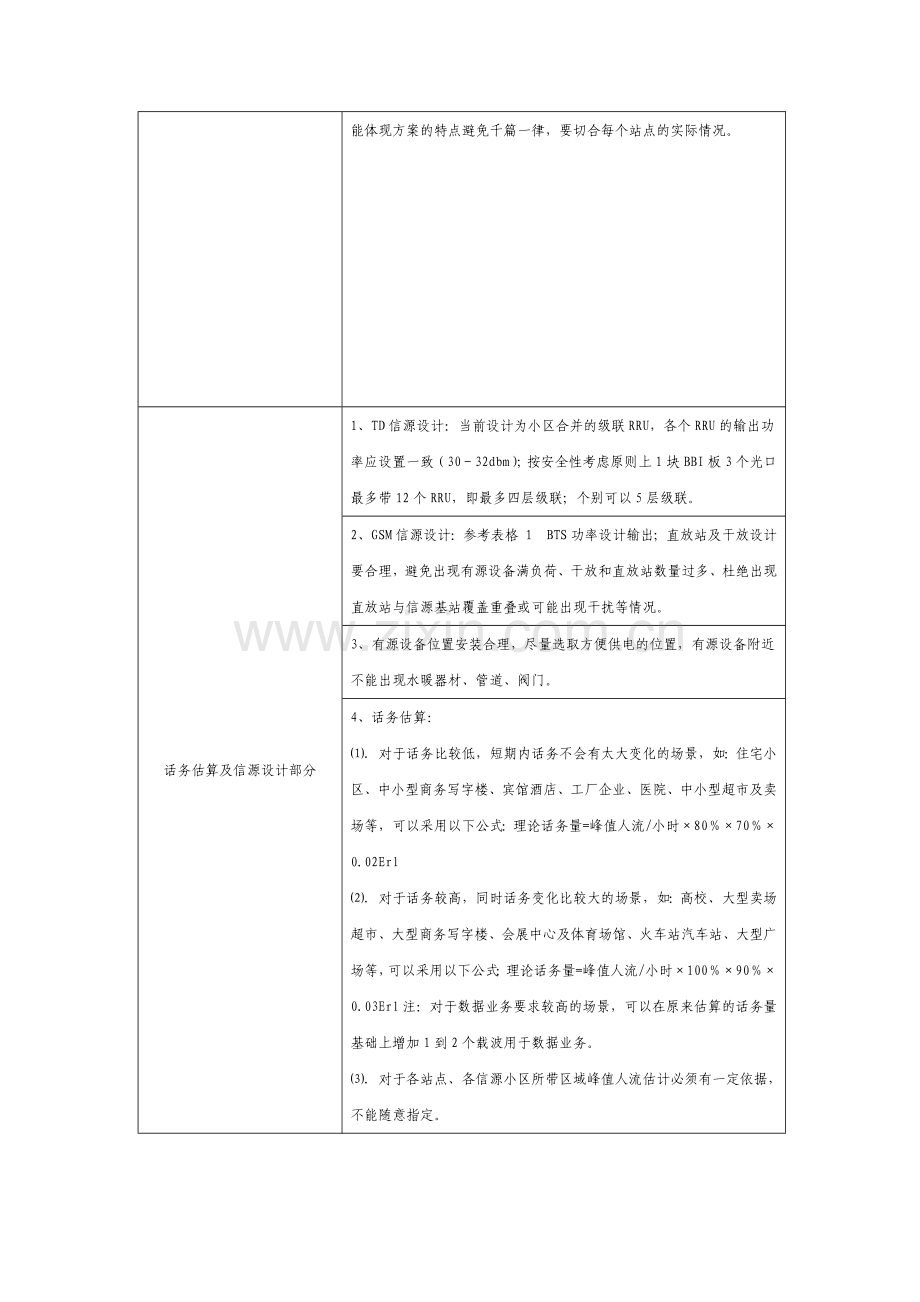

话务估算及信源设计部分
1、TD信源设计：当前设计为小区合并的级联RRU，各个RRU的输出功率应设置一致（30－32dbm）；按安全性考虑原则上1块BBI板3个光口最多带12个RRU，即最多四层级联；个别可以5层级联。
2、GSM信源设计：参考表格 1 BTS功率设计输出；直放站及干放设计要合理，避免出现有源设备满负荷、干放和直放站数量过多、杜绝出现直放站与信源基站覆盖重叠或可能出现干扰等情况。
3、有源设备位置安装合理，尽量选取方便供电的位置，有源设备附近不能出现水暖器材、管道、阀门。
4、话务估算： ⑴. 对于话务比较低，短期内话务不会有太大变化的场景，如：住宅小区、中小型商务写字楼、宾馆酒店、工厂企业、医院、中小型超市及卖场等，可以采用以下公式：理论话务量=峰值人流/小时×80％×70％×0.02Erl
⑵. 对于话务较高，同时话务变化比较大的场景，如：高校、大型卖场超市、大型商务写字楼、会展中心及体育场馆、火车站汽车站、大型广场等，可以采用以下公式：理论话务量=峰值人流/小时×100％×90％×0.03Erl注：对于数据业务要求较高的场景，可以在原来估算的话务量基础上增加1到2个载波用于数据业务。
⑶. 对于各站点、各信源小区所带区域峰值人流估计必须有一定依据，不能随意指定。
天馈设计部分
1、天线口功率：（GSM：平层约 5dBm~13dBm,电梯及地下室约 7dBm~15dBm；对于TD系统，天线口功率在2～7dBm（电梯、地下室等有特殊要求的区域可以按实际情况控制在10dbm），路灯天线功率范围在15dBm~23dBm；射灯天线范围在21dBm~30dBm。在部分场合为更好的满足数据业务需求，可适当减少单个天线的覆盖范围，增加天线进行覆盖，天线口功率也可达到7dBm；）。
2、天线布放：对于TD系统
在可视环境下，如商场、超市、停车场、机场等，覆盖半径取8～15米(个别特别空旷的站点参考模测后效果为准，可以有所突破)。
在多隔断的情况，如宾馆、居民楼、娱乐等场所等，覆盖半径取4～10米。
门口、窗口采用定向天线，控制外泄。
3、馈线使用合理，避免重复走线
4、材料预算：根据系统图的实际使用情况进行合理的材料预算
方案规范
1、图框要求：
⑴应在分布图、系统图中清楚注明图例，在图中出现的所有器件都应在图例中体现。⑵应在图框右下角清楚填写站点名称、出方案的厂家单位名称、方案设计人名字、审核人名字、日期、图号，并且图框大小需统一。
2、应在分布图、系统图中清楚标注所有器件的编号（天线按照ANTn+nF；功分器按照PSn+nF来编号），不能重复使用编号；分布图需要标注馈线长度及光纤长度，主设备安装位置，光纤路由等；系统图平面图器件形状、大小、线形、颜色需要统一，准确标注长度及损耗和器件的进出口功率；
3、在系统中要清楚标注BTS、BBU、直放站、干放、RRU的输出功率和安装位置。（器件正上方为输出功率，下方为安装位置）
4、在系统图中所有节点都应标注覆盖范围。
5、应清楚绘制出机房图，包括长、宽、高米数，需标出主设备安装位置。
方案工整
1、设计方案电子版及打印版清晰可阅。
2、排版、装订工整美观、无错别字。
3、系统图、安装图及方案中出现的图片要清晰。
1.2. 方案模板注意事项
1.2.1. 方案地址一定要写清楚，要有建筑物地理位置图，并表明建筑物的经纬度。
1.2.2. 在建筑物楼层描述中，描述出每个楼层的功能属性和建筑面积。描述本期的覆盖目标。
1.2.3. 设计思路描述中要说清楚信源的选取，描述清楚是几载频的FLEXI(FLEXI微蜂窝改成堆叠式FLEXI)。
1.2.4. 设计思路里要描述清楚该物业点的分区情况，且有平面图加以说明，信源设备安装数量和位置要列表说明。
1.2.5. 机房情况描述中明确机房是租赁还是新建，及所在楼层、位置等信息。
1.2.6. 材料单中设备型号厂家要标清楚，无源器件顺序不能更改。
1.2.7. 文档内容用小四号字，标题用四号字，图片大小需要统一，并居中加1磅黑边框。
1.2.8. 整改方案文件夹必须包括三个文件（方案文本说明、图纸、材料清单）。
1.3. 分布系统场景分类说明及方案设计注意事项

1.4. 分布系统勘测及模拟测试规范

2. 方案中功率预算
考虑到多网合路及扩容，方案设计需要根据下表对信源部分进行功率预留。
表格 1 BTS功率设计
GSM900
FLEXI/FLEXI EDGE(单载频功率50W)
合路器
合路后功率dBm
合路后功率W
TRX数/扇区
设计输出dBm
WBC 2:1
47

1~2
43
WBC 2:1
43
20
3~4
40
WBC 2:1
40
10
5~8
37
WBC 4:1
39.5
8.9
5~8
36.5
RTC
44
25.1
1~12
41
注：
2.1. 值对应为GSM900频段，DCS1800需要另外考虑,实际值两者很接近，室分基站以WBC 2：1合路为主，最大为8载频。
2.2. 高于6TRX/扇区配置的需要根据实际使用站型和合路器情况另外计算， 注意其它特殊情形的基站和合路器需要根据实际情况计算。
2.3. 此表只是大概计算值，用于估算，需与基站工程师核实基站的站型及合路器的具体配置后精确确定发射功率变化。另外，标称值容许有±2dB的误差。
2.4. 站点开通时集成商应向BTS工程师说明预留多少功率，并登记在册，同时要求BTS工程师也作登记。
2.5. 对于火车站汽车站、大型广场、大型超市及卖场、大中型商务写字楼、高校、医院、体育场馆、会展中心等预计将来可能话务量会有很大提高的站点需要进行功率预留，具体可以参见表格1。
2.6. 对于普通的住宅小区、小型商场、工厂、地下室、中小型娱乐场所等预计话务量不会有太大提升的场景如果预留功率会导致增加干放，那么此类站点就不考虑进行功率预留。
3. 方案中严禁出现的几点设计错误
3.1. 覆盖方式采用信源+光纤分布系统的，严禁出现信源分路后直接接入分布系统和光纤系统有重叠覆盖区域的情况。
3.2. 同上，在TD-SCDMA系统设计时，出现交叠覆盖的多台RRU，其中距离同BBU最远的RRU和最近的RRU之间的路由长度差不得超过3km，如图：

3.3. 系统中使用干放的，严禁出现干放级联的情况。
3.4. 系统中有源设备只使用干放的，干放数量最多不能超过4台，推荐使用3台以下。光纤直放站的配置，推荐使用1拖4以下，最多不得超过1拖6。
3.5. 以上几点如果在设计方案中出现，要求集成商对方案进行修改后再次上报，但该站点的工程分配不再考虑该厂家。
3.6. TD改造及建设中涉及RRU级联的原则：
Ø 同一小区的首尾RRU最大距离差为2.5Km。
Ø RRU261与RRU261的级连建议不超过3级，最多不超过5级。
Ø 避免261和268混合级联（因为导致261功率降额）。
Ø 参与合并的RRU必须连接在同一块BBI板上。
Ø 不建议使用大于8个RRU 通道（path)做合并配置（底噪抬升3dB)；不允许超过16个RRU通道（path)做合并配置.
Ø 必须保证级连的RRU能扩展到6载波的容量。
Ø 如果一个O（3）室内站点需要使用多个RRU，建议优先使用跨光纤合并RRU的组网方案；另外，为了以后扩容时分裂小区方便，建议以多个小区的组网思路进行设计
3.7. 光纤拉远距离设计原则（以TD为本）
Ø 单级最大拉远距离40km；
Ø 多级级联时，整个级联链的最大拉远距离40km。
Ø 光纤长度超过500米时，需使用单模光模块和单模光纤。
参考下图：

3.8. 单光纤RRU级联且RRU合并：
单光纤级联且RRU合并时，由于每个RRU处理延迟等效500米的光纤延迟，因此同一小区的首尾RRU最大距离差为3Km-0.5Km＝2.5Km，整个级联链的最大拉远距离仍为40Km（如上图）。
4. 设备开通调测规范及选取规范
4.1. 设备开通调测原则
4.1.1. 有源设备输入功率范围在0～-5dBm之间，过高影响设备使用寿命，过低输出功率不够。
4.1.2. 有源设备上/下行增益设置差值不超过3dBm，保证上/下行链路平衡，不得出现上/下行增益正常设置后自动变化的情况。
4.1.3. 有源设备的上行底噪电平开通时不得高于-110dBm。
4.2. 各类场景下室分系统设备的选择
4.2.1. 办公写字楼
Ø 大规模写字楼——堆叠式FLEXI+干线放大器、堆叠式FLEXI+光纤分布系统
Ø 中小规模写字楼——堆叠式FLEXI+干线放大器
4.2.2. 居民小区
Ø 大型高层住宅小区——堆叠式FLEXI +干线放大器、堆叠式FLEXI +光纤分布系统
Ø 单栋高层住宅小区 ——堆叠式FLEXI +干线放大器
Ø 多层建筑小区（家属院及有规划小区）——堆叠式FLEXI +光纤分布系统、堆叠式FLEXI +干线放大器
Ø 密集多层小区（都市村庄）——堆叠式FLEXI +干线放大器
Ø 郊区别墅——堆叠式FLEXI +基站隐蔽天线
Ø 市区别墅——堆叠式FLEXI +干线放大器、堆叠式FLEXI +光纤分布系统
4.2.3. 商业类建筑
Ø 大型家具、建材、服装等商贸城——FLEXI宏蜂窝或堆叠式FLEXI +干线放大器
Ø 大型购物商场——堆叠式FLEXI+干线放大器
Ø 小型超市——堆叠式FLEXI
4.2.4. 宾馆酒店
Ø 四星级酒店以上——堆叠式FLEXI +干线放大器、堆叠式FLEXI +光纤分布系统
Ø 三星级以下——堆叠式FLEXI +干线放大器
4.2.5. 校园网
Ø 宿舍楼、教学楼——FLEXI宏蜂窝+光纤分布系统
Ø 图书馆——堆叠式FLEXI +干线放大器
4.2.6. 交通枢纽
Ø 大型机场、火车站、汽车站——FLEXI宏蜂窝+干放、堆叠式FLEXI +干放、FLEXI宏蜂窝+光纤分布系统、堆叠式FLEXI +光纤分布系统
Ø 小型货车站、汽车站——堆叠式FLEXI+干线放大器
4.2.7. 体育场馆、会展中心
Ø 大型体育场——FLEXI宏蜂窝+干线放大器
Ø 大型会展中心——FLEXI宏蜂窝（堆叠式FLEXI）+干线放大器
4.2.8. 娱乐场所
Ø KTV、洗浴中心、酒吧——堆叠式FLEXI+干线放大器
备注：优先选择纯无源系统，同时对于党、政、军重要站点及后期维护困难的站点一律采用纯无源系统。各种系统的设备选取优先级为：1）、纯无源系统；2）、FLEXI+干线放大器；3）、FLEXI+光纤直放站

5. 分布系统质量测试评估标准
本评估要求只涉及到系统入网后的运行检验，不涉及到省公司的验收标准，但不能达到本评估要求的不能进行三方公司的工程验收。本评估要求不作为工程设计标准和施工标准。工程开通后，要求集成商必须提供测试报告，分公司进行新站开通测试也要求按照本规范进行，要求及内容如下：
5.1. 评估标准：
5.1.1. 每个测试层面要求定点CQT测试人员做5次主叫（东、南、西、北、中），每次通话时长45秒，间隔15秒。
5.1.2. 地下停车库、垂直电梯、以及涉及到的主要场所，如：大堂、会议中心、商场、餐厅、娱乐、健身中心等为必测项目。
5.1.3. 除以上地点，一般商务楼层和住宅楼层只需随机抽查，不低于总层数的30%，测试地点需包括顶楼、底楼和中间楼面。
5.1.4. 测试手机以自动双频模式为主。
5.1.5. 切换测试测试：每个出入口测试4次，出入各2次。
5.1.6. 空闲模式小区重选测试：每个出入口测试4次，出入各2次。
5.1.7. 应控制室内覆盖系统在室外的信号泄漏覆盖范围，通过调整相关参数，保证小区重选和切换平滑过渡。
5.1.8. 室内场强参考标准在-45(+5dBm)～-75dBm(-5dBm)的范围内，测试点离天线端口距离大于3米。如遇特殊情况，室外宏站的信号电平值在出入口大于-45dBm,可根据该点的C/I比适当调整室内基站的功率。
5.1.9. 紧邻主干道的建造物外，室外的室内信号电平应小于-90dBm ，不影响室外宏站，在道路上不允许占用室内信号，隔马路后应基本无室内站信号，保证占用室外宏站。紧邻次干道的建筑物外，室外的室内信号电平应小于-85dBm ，不影响室外宏站，在道路上不允许占用室内信号，隔马路后应基本无室内站信号，对某些要覆盖到建筑物外围的室内信号，必须在不影响室外宏站的情况下，严格按照设计文本控制场强。
5.1.10. 室内覆盖系统优化评估测试内容和评分要求见附件。
5.1.11. 室内覆盖系统评估以实际所得分数为准：
优 100分—85分
良 84分—80分
不合格 低于80分
5.2. 评估内容：
5.2.1. 接通率（16分）
Ø 在测试中如未发生未接通现象，满分16分。
Ø 如发生未接通现象，每次扣2分。
Ø 在发生未接通的地点重复测试10次，如在10次重复测试中再发生未接通现象，每次扣2分。
Ø 本项评分为扣分制，得分可以为负数，即从总分中扣分。
5.2.2. 掉话率（16分）
Ø 在测试中如未发生掉话现象，满分16分。
Ø 如发生掉话现象，每次扣2分。
Ø 在发生掉话的地点重复测试10次，如10次重复测试中再发生掉话现象，每次扣2分。
Ø 本项评分为扣分制，得分可以为负数，即从总分中扣分。
5.2.3. 话音断续、背景噪音率（12分）
Ø 在测试中如未话音断续、背景噪音现象，满分12分。
Ø 如发生话音断续、背景噪音率现象，每次扣2分。
Ø 在发生话音断续、背景噪音率的地点重复测试10次，如10次测试中发生话音断续、背景噪音率现象，每次扣10分。
Ø 本项评分为扣分制，得分可以为负数，即从总分中扣分
5.2.4. 单方通话、回声、串话率（14分）
Ø 在测试中如未发生掉话现象，满分14分。
Ø 如发生掉话现象，每次扣2分。
Ø 在发生掉话的地点重复测试10次，如10次测试中发生掉话现象，每次扣10分。
Ø 本项评分为扣分制，得分可以为负数，即从总分中扣分。
5.2.5. 覆盖率
定义：覆盖率＝（>=-75dB总次数）/取样总次数×100％（满分：10分）
Ø 大于等于97％（10分）
Ø 大于等于95％（8分）
Ø 大于等于92％（6分）
Ø 大于等于88％（4分）
Ø 小于88%（0分）
5.2.6. 切换成功次
定义：在主要出入口的平稳切换成功次数（双向）。（满分10分）
Ø 切换全部成功（10分）
Ø 切换不成功次数为1--2次（6分）
Ø 切换不成功次数为3--4次（3分）
Ø 切换不成功次数大于5次（0分）
5.2.7. 重选指标
定义：空闲模式下在主要出入口小区重选从室外到室内、从室内到室外的成功次数。（满分6分）
Ø 小区重新选择全部成功（6分）
Ø 小区重新选择不成功次数为1--2次（4分）
Ø 小区重新选择不成功次数为3--4次（2分）
Ø 小区重新选择不成功次数大于5次（0分）
5.2.8. 室内覆盖场强要求
室内场强在-45～-75dBm的范围内，测试点离天线端口距离大于3米。（满分6分）
Ø 如在某一测试点的电平值大于-45dBm，则每次扣1分，在同一地点不重复扣分。
Ø 如在某一测试点的电平值小于-75dBm，则每次扣1分，在同一地点不重复扣分。
Ø 本项评分最多扣6分，不倒扣分。
5.2.9. 切换要求
在大厅、出入口和窗户附近等无乒乓切换现象。（满分5分）
Ø 无乒乓切换现象（5分）
Ø 乒乓切换次数为1--2次（4分）
Ø 乒乓切换次数为3--4次（2分）
Ø 乒乓切换次数大于5次（0分）
5.2.10. 室外泄露要求
建筑物外室内信号应小于-90dBm（主干道旁）或者-85dBm（次干道旁）。（满分5分）
Ø 建筑物外室内信号小于-85dBm，道路上不得占用室内信号。(5分)
Ø 建筑物外室内信号在-85dBm和-75dBm之间，但在道路上不占用室内信号。(3分)
Ø 建筑物外室内信号在-74dBm和-70dBm之间或者在道路上能够占用室内信号(1分)
Ø 建筑物外一定区域（10米）外室内信号大于-70dBm或者严重影响道路覆盖，造成道路测试占用室内信号并出现质量差的。(0分)
5.2.11. TD系统现场测试指标
指标
挑战值
基准值
CS接通率
99.00%
98.00%
CS掉话率
0.50%
1.00%
PCCPCH覆盖率
99.00%
98.00%
链路层平均吞吐量(kbit/s)
1400
1300
链路层BLER(%)
4.00%
8.00%
下载掉线率(%)
2.00%
2.50%
话音质量（MOS）
3.4
3.2

6. 工程验收标准
6.1. 主机安装
6.1.1. 安装位置要求
（1） 安装位置无强电，强磁和强腐蚀性设备的干扰。
（2） 安装位置必须保证主机散热需要，同时便于调测和维护。
（3） 在条件允许的情况下，主机尽量安装在室内机房。对于室外安装的主机，必须做防水、防晒、防破坏措施。
（4） 室内不得放置易燃物品；室内温度、湿度不能超过主机正常工作温度、湿度的范围。
6.1.2. 其它方面要求
（1） 主机机架的安装位置应符合设计方案的要求，应保证机架底部安装支架，支架距离地面大于20cm，并且垂直、牢固。
（2） 机房内所有设备应集中供电，如采用直流供电，机房内所有相关设备均不得使用交流电。
（3） 所有的设备单元安装正确、牢固、无损坏、无掉漆的现象，无设备单元的空位应装有盖板。微波设备应上架固定，不得采用任何临时措施。
（4） 连到主机架的电源线不能和其他电缆捆扎在一起。
（5） 所有与设备相连的电缆要求接触良好，不能有松动的现象。
（6） 所有连到主机设备的连线都贴有标签，并注明该连线的起始点和终止点。
6.2. 分布式天馈线系统安装
6.2.1. 天线安装
（1） 天线的各类支撑件应结实牢固，铁杆要垂直，横担要水平，所有铁件材料都应作防氧化处理。
（2） 天线必须牢固地安装在其支撑件上，其高度的位置应符合设计方案的规定。
（3） 室外天线与跳线的接头应作防水处理，连接天线的跳线要求做一个“滴水弯”。
6.2.2. 馈线安装
（1） 馈线的布放要求整齐、美观、不得有交叉、扭曲、裂损的情况。
（2） 馈线和室外跳线的接头要接触良好并作防水处理，从馈线口进入室内之前，要求有“滴水弯”，以防止雨水沿着馈线渗入室内。
（3） 馈线所经过的线井应为电气管井，不能使用风管或水管管井。
（4） 馈线不得与强电高压管道和消防管道一起布放走线，确保无强电、强磁干扰。
（5） 馈线尽量在线井和天花吊顶中布放，用扎带进行牢固固定，与设备相连的跳线或馈线应用线吗或馈线夹进行牢固固定。
（6） 所有与设备相连的电缆要求接触良好，连接头必须牢固安装并做防水密封处理，不能有松动的现象。
（7） 室外跳线要求沿天线支撑件固定，馈线布放长度适当，避免室外跳线形成多余的弯曲。
（8） 每根馈线都应贴有标签，注明此根馈线的起始点和终止点。
（9） 当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑，最小弯曲曲率半径不超过下表规定：
线径
最小弯曲半径
1/4超柔
25mm
1/2超柔
32mm
1/4
76mm
3/8
95mm
1/2
125mm
7/8
250mm
13/8
510mm

6.2.3. 走线管安装
（1） 对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管，要求所有走线管布放整齐、美观，转弯处使用转弯接头连接。
（2） 走线管应尽量靠墙布放，并用线吗或馈线夹进行牢固固定，走线不能有交叉和空中飞线，其固定间距如下表：

〈 1/2”线径馈线
〉1/2”线径馈线
馈线水平走线时：
1.0米
1.5米
馈线垂直走线时：
0.8米
1.0米
（3） 若走线管无法靠墙布放，馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。
（4） 进出口墙孔应用防水、阻燃材料密封。
6.2.4. 无源器件安装
无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。
6.2.5. 标签要求
对所有器件和每根馈线两端都要贴上标签，根据设计文件的标识注明名称、编号和馈线的走向。
6.3. 系统接地
1、 主机设备接地应选用符合相关标准的接地线接地。
2、 天线支撑件等室外设施都要求接地，要求接地电阻符合相关标准。
3、 主机保护地、馈线、天线支撑件的接地点应分开。每个接地点要求接触良好，不得有松动现象，并作防氧化处理（加涂防锈漆、银粉、黄油等）。
4、 所有接地线应用线码或扎带固定，固定间距为0.3米，外观应平直美观。
5、 避雷针要求电气性能良好，接地良好。室外天线都应在避雷针的45度保护角之内。

6.4. 电源
1、 要求提供稳定的交流电输入，其输入电压允许波动范围符合相关规定。
2、 电源必须使用独立电源，不得与物业被其他公共电源共路，保障电源的安全稳定。
3、 直流（48v，24V）供电和交流供电电缆线径符合相关规定。
4、 若电源走线较长，应用线码固定，固定间距为0.3米，走线外观要平直美观。
5、 如果物业有定时停电的规定（如商场和商务中心下班后需要停止供电）的情况，可采用远程供电的方式，既保证电源的稳定性又减少由于人为断电造成断站告警。
6、 2G、TD原则上分别使用独立电源，不得接入同一路，如无法提供多路电源，可根据情况进行调整，但空气开关必须分别接入，严禁出现2、3G主设备公用同一个电源开关的情况。
7、 空气开关必须使用220V、20A的容量，电表也应进行分别计量，严禁多系统公用同一个电表。
6.5. 分布系统调测
6.5.1. 驻波比测试
从基站输出口即分布系统输入口进行驻波比测试，驻波比应小于1.4，平层分支系统驻波比小于1.3
6.5.2. 发射功率
系统开通进行原始覆盖场强测试，测量结果与设计文件的对比误差要求小于10%。
7. 工程资料的集中管理规范
7.1设计方案要求在规定时间内上报（勘测后三个工作日内送达网优或按照网优勘测人员指定时间送达网优），招标点按照通知为准，必须包含电子版和纸质版，内容要求CAD图纸和文本两部分。
7.2 竣工资料在上报验收时，除按照验收要求进行上报外，必须在验收完成后三天内将电子版上报网优，留档保存。
8. 说明
8．1本技术标准要点最终解释权归中国移动通信集团河南有限公司郑州分公司所有。
8．2 由于新技术引入等各种因素造成本技术标准要点进行更新的，以最新版本要求为准。
