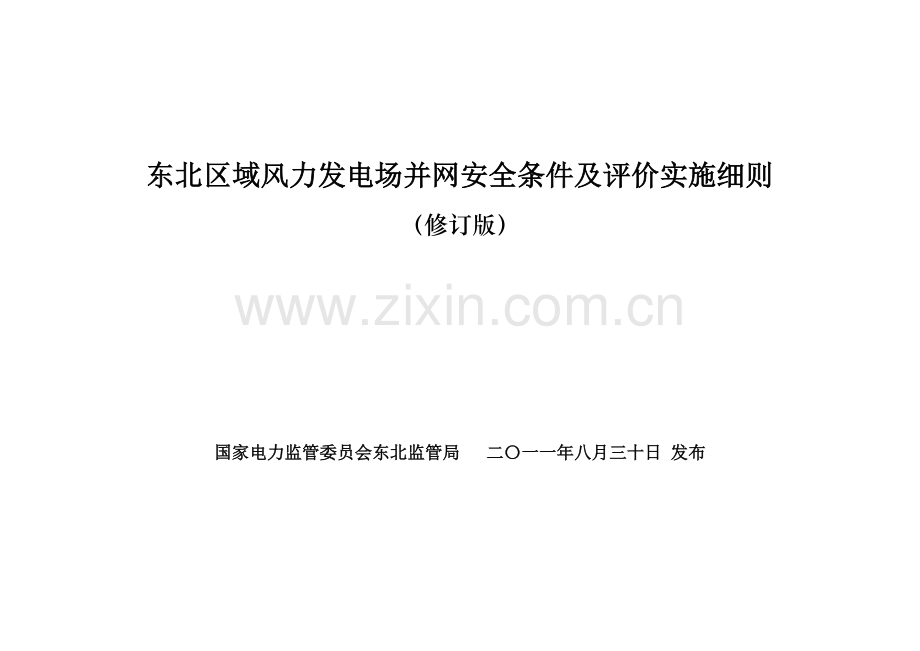

东北区域风力发电场并网安全条件及评价实施细则

（修订版）

国家电力监管委员会东北监管局 二〇一一年八月三十日 发布

编 制 说 明
为满足东北区域电网安全稳定运行和促进风电企业涉网设备、装置、设施及安全、运行、技术管理水平提高的需要，依据国家电监会办公厅《关于<发电机组并网安全条件及评价（试行）>的通知》（办安全【2009】72号）、《关于切实加强风电场安全监督管理 遏制大规模风电机组脱网事故的通知》（办安全〔2011〕26号），国家能源局《国家能源局关于印发风电机组并网检测管理暂行办法的通知》（国能新能〔2010〕433号）、《国家能源局关于印发风电场功率预测预报管理暂行办法的通知》（国能新能〔2011〕177号）、《国家能源局关于加强风电场并网运行管理的通知》（国能新能〔2011〕182号）以及目前最新发布的《大型风电场并网设计技术规范》（NB/T 31003-2011）等技术标准的要求，结合东北区域风电场并网安全性评价工作实际，在国家电监会《风电场并网安全条件及评价》（待发布版）的基础上，国家电监会东北监管局组织部分区域电力专家、安全评价机构评价师编写了《东北区域风电场并网安全条件及评价实施细则》（以下简称《细则》）。
本次修编将部分条文进行了适当的调整、细化、删减和补充，使《细则》评价项目内容更加具体、系统、规范，更加便于评价。
本次修编后，《细则》仍难免存在不妥，不当之处。在试行过程中恳请从事电力生产的专家、工程技术人员、管理人员及安全评价机构的评价师提出宝贵意见，东北电监局将适时组织修订、补充完善，使东北区域风电场并网安全性评价工作更加科学、合理、系统、规范。
本《细则》主要包含适用范围、规范性引用文件、术语和定义、必备项目和评价项目内容等。用于规范和指导风电场并网安全性评价工作，具有相应的约束效力，各评价对象、评价单位及其人员、评审人员均须依据《细则》开展评价工作。
本《细则》由国家电监会东北监管局提出并发布。
本《细则》由国家电监会东北监管局安全处组织修编。
本《细则》参加编写单位：东北电力科技咨询培训中心、辽宁省安全科学研究院、沈阳万益安全科技有限公司、哈尔滨天元劳动安全技术开发有限责任公司、辽宁东科电力有限公司、北京中安质环技术评价中心有限公司、黑龙江安龙职业安全检测评价有限公司。
本《细则》主要参加人：孙琪凡、赵生麟、朱德汇、杨铁忠、孙玉成、闫振宏、沙起生、于波、姚洪斌、桑维山、于立友、张廷辉、杨颖、姜海雷、郭琳、洪涛、乔耀伟、盛天鹰、郝崑、侯岗、佟强、张琳琳、杨志国、黄志强、刘凯。
本《细则》由闫振宏、候岗进行汇总整理。

并网安全必备条件评价项目细则

序号
项目内容
评价方法
评价依据
权重
必备条件安全与运行管理评价项目
1.1
风电场应具有齐全的立项审批文件，按规定经政府有关部门核准。
查阅项目核准文件等有关文档、资料。
《中华人民共和国可再生能源法（修正案）》（主席令第23号）第十三条；
《国务院关于投资体制改革的决定》（国发［2004］20号）第二条。
A
1.2
风电建设项目应具备电力监管机构对发电机组调试运行申请的批复文件。
查阅电力监管机构对发电机组调试运行申请的批复文件。
《东北区域新建发电机组进入商业运营管理办法实施细则（试行）》（东电监市场【2008】169号）第八条、第九条、第十条、第十三条、第十四条。
A
1.3
2008年以后（含2008年）核准的风电场应符合国家安全设施“三同时”的规定，具备国家安全生产监督管理部门对建设项目安全预评价或安全验收评价的批复文件。
查阅政府安全生产监督管理部门对预评价或“三同时”验收的批复。
《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局第36号令）第四条、第五条、第三十条；
国家电监会《电力建设安全生产监督管理办法》 (电监安全〔2007〕38号) 第二条、第五条。
A
1.4
2008年及以后核准的风电建设项目安全管理应具备电力监管机构准予备案文件。
查阅电力监管部门该项目的备案回复。
《东北区域电力建设工程项目备案监管办法（试行）》（东电监安全【2011】95号）第三条
A
1.5
风电场应与所在电网调度机构按有关规定签订《并网调度协议》或《临时调度协议》（试运期间）。
查阅《并网调度协议》或《临时调度协议》。
《中华人民共和国电力法》第二十二条；
《中华人民共和国可再生能源法（修正案）》（主席令第23号）第十四条；
《电网运行规则（试行）》第十八条；
《电网运行准则》第5.1.1、5.1.2条；
《并网调度协议（示范文本）》有关条款。
A
1.6
风电场应具备电力监管机构出具的《电力企业应急预案备案登记表》。
查阅《电力企业应急预案备案登记表》。
国家电监会《电力企业应急预案管理办法》（电监安全【2009】61号）第四条、第五条
《东北区域电力企业应急预案管理办法实施细则》（东电监办[2010]437号）第二条、第六条、第十五条、第二十三条。
A
1.7
应建立、健全且认真落实风电场负责人、安全生产管理人员、有权接受调度指令的运行值班人员及与并网安全运行相关人员的安全生产责任制度。
查阅风电场安全生产责任制度及企业安全生产责任制度落实管理办法或细则等文档资料；实际抽查与并网运行相关的主要岗位人员3-5人，询问了解安全生产责任制度掌握和落实情况。
《中华人民共和国安全生产法》第4条、17条第1款；
《电力安全生产监管办法》第3章第9条；
《关于切实加强风电场安全监督管理 遏制大规模风电机组脱网事故的通知》第一条。
A
1.8
接受调度指令的运行值班人员，应经过电网调度机构培训、考核合格。
查阅风电场有关人员配置文档资料，核实实际有权接受调度指令人员状况；逐一核查经电网调度机构培训，颁发的证件。
《电网调度管理条例》第11条；
《电网运行准则》第5.3.1条；
《并网调度协议（示范文本）》第4章4.8条。
A
必备条件电气一次设备评价项目
1.9
当风电场并网点电压波动和闪变、谐波、三相不平衡等电能质量指标满足国家标准的规定时，风电场运行频率在规程要求的偏离范围内。
查阅风力发电机组技术说明书、调试报告、以及风力发电机组控制系统参数设定值。
现场检查，查阅有关资料，查阅运行记录。
《电网运行准则》第5.2.2、5.2.3、5.2.4条；
《大型风电场并网设计技术规范》第4.0.4.1、5.4、6.3条；
《电能质量 电力系统频率允许偏差》。
A
1.10
当风电场并网点电压波动和闪变、谐波、三相不平衡等电能质量指标满足国家标准的规定时，风电场并网点电压在额定电压的90%-110%范围内，风力发电机组应能正常运行。
查阅风力发电机组技术说明书、调试报告、以及风力发电机组控制系统参数设定值。
现场检查，查阅有关资料，查阅运行记录。
《电能质量 三相电压不平衡》；
《电能质量 供电电压偏差》。
A
1.11
风电场电能质量应满足规程要求，电压偏差、电压变动、闪变和谐波在规定的范围内。
查阅风电场电能质量测试记录或报告。
《电能质量 电压波动和闪变》；
《电能质量 公用电网谐波》；
《风力发电机组电能质量测量和评估方法》；
《风电场电能质量测试方法》。
A
1.12
风电机组应具有低电压穿越能力。风电场并网点电压跌至20％标称电压时，风电机组应保证不脱网连续运行625ms；风电场并网点电压在发生跌落后2s内恢复到标称电压的90％时，风电机组应保证不脱网连续运行。

查阅风电机组技术资料、风电场低电压穿越能力核查试验报告、风力发电机组制造方提供的同型号风电机组低压穿越能力检测报告、并网调度协议。
《关于切实加强风电场安全监督管理 遏制大规模风电机组脱网事故的通知》第二条；
《国家能源局关于加强风电场并网运行管理的通知》第三条。
A
1.13
对电力系统故障期间没有切出的风电机组，应具有有功功率在故障清除后快速恢复的能力，自故障清除时刻开始，以至少10％额定功率/秒的功率变化率恢复至故障前的状态。
查阅风电场故障信息及相关资料、查看风机主控及变频器保护定值、查看风机箱变保护定值等。
《大型风电场并网设计技术规范》第6.4条；
《风力发电机组 第1部分：通用技术条件》第4.1.3条。
A
1.14
风电场无功容量配置和无功补偿装置（含滤波装置）选型配置符合相关标准，其响应能力、控制策略应满足电力系统运行需求。
检查风电机组无功调节能力；
查阅可行性研究报告或初步设计；
无功补偿装置功能试验及参数实测报告；
现场检查无功补偿装置运行情况。
《关于切实加强风电场安全监督管理 遏制大规模风电机组脱网事故的通知》第三条；
《国家能源局关于加强风电场并网运行管理的通知》第二条；
《大型风电场并网设计技术规范》第4.0.4.2、5.3.3条。
A
1.15
风电场无功容量配置和无功补偿装置应无缺陷，交接试验项目应齐全，试验结果合格，并按规定周期进行预防性试验。
查阅预防性试验报告或交接试验报告。
《电气装置安装工程电气设备交接试验标准》第19条；
《静止无功补偿装置（SVC）现场试验》；
《电力设备预防性试验规程》第12条。
A
1.16
变电站电气设备、母线外绝缘以及场区绝缘子的爬电比距应满足安装点的环境污区分级及外绝缘选择标准要求。
查阅统计资料、设计资料，现场检查。
《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》第4.1、4.2、4.3、4.4、4.5、4.6、4.7条，附录C；
《66kV及以下架空电力线路设计规范》第6.0.1条；
《110kV-750kV架空输电线路设计规范》第7.0.4、7.0.5、7.0.6、7.0.7、7.0.8条。
A
1.17
涉网变压器（含电抗器、消弧线圈）交接试验项目齐全，试验结果合格，并按规定周期进行预防性试验。
查阅预防性试验报告或交接试验报告。
《电气装置安装工程电气设备交接试验标准》第7、8条；
《电气设备预防性试验规程》第6.1条表5，第6.2、6.3、6.4、6.6条。
A
1.18
变电站高压断路器、隔离开关交接试验项目应齐全，试验结果合格，并按规定周期进行预防性试验。
查阅电气预防性试验报告或交接试验报告。
《电力设备预防性试验规程》第8.1.1、8.1.2、8.2.1、8.2.2、8.3.1、8.3.2、8.4、8.6、8.10条；
《电气装置安装工程电气设备交接试验标准》第10、12、13、15条。
A
1.19
涉网高压断路器遮断容量应满足安全地点的短路容量要求。
查阅断路器文档资料及年度短路容量校核计算书。
《电网运行规则（试行）》第二十一条；
《发电厂并网运行管理规定》第三十五条第1款；
《电网运行准则》第5.4.2条。
A
1.20
组合电器交接试验项目齐全，试验结果合格，并按规定周期进行预防性试验。
查阅预防性试验报告或交接试验报告。
《电气装置安装工程电气设备交接试验标准》第14条；
《电力设备预防性试验规程》第8.1.1条。
A
1.21
电压互感器、电流互感器交接试验项目齐全，试验结果合格，并按规定周期进行预防性试验。
查阅预防性试验报告或交接试验报告，现场检查。
《电气装置安装工程电气设备交接试验标准》第9条；
《电力设备预防性试验规程》第7.1、7.2条。
A
1.22
避雷器配置和选型应正确、可靠，交接试验项目齐全，试验结果合格，并按规定周期进行预防性试验。
查阅电气一次系统图
查阅预防性试验报告或交接试验报告。
《电气装置安装工程电气设备交接试验标准》第21、26.0.3条；
《交流电气装置的过电压保护和绝缘配合》第5.3条；
《电力设备预防性试验规程》第14、19.1条；
A
1.23
风电场及变电站接地网和独立避雷针接地电阻应按规定周期进行测试及电气完整性试验，试验项目应齐全，试验结果合格。
查阅接地网图纸；
查阅接地电阻试验报告、接地网完整性试验报告和有关图纸资料。
现场检查。
《电力设备预防性试验规程》；
《电气装置安装工程电气设备交接试验标准》；
《接地装置特性参数测量导则》。
A
1.24
高压架空集电线路、汇流电力电缆、海上风电的海底电缆交接试验项目齐全，试验结果合格，并按规定周期进行预防性试验。
查阅预防性试验报告或交接试验报告。
《电气装置安装工程电气设备交接试验标准》第25条；
《电力设备预防性试验规程》第18条。
A
必备条件电气二次设备评价项目
1.25
新建、改建、扩建风电场应完成下列并网运行必需的试验项目，满足并网安全运行要求：
（1）变压器冲击试验；
（2）继电保护和安全自动装置及其二次回路的各组成部分及整组的电气性能试验；
（3）纵联保护双端联合试验；
（4）电力系统通信试验及调度自动化系统的联调试验项目等；
（5）继电保护整定及调整试验；
（6）机组低电压穿越能力、有功功率/无功功率调节能力、电能质量、电网适应性和电气模型验证等型式试验。
查阅有关文档、资料、测试报告。
《国家能源局关于印发风电机组并网检测管理暂行办法》第三章第七条、第八条；
《电网运行准则》第5.1.13条，附录B。
A
1.26
风力发电机组的自动控制及保护应具备对功率、风速、重要部件的温度、叶轮和发电机转速等信号进行检测判断，出现异常情况（故障）相应保护动作停机，并在紧急事故情况下，风电场解网时不应对风力发电机组造成损害。
查阅风力发电机组自动控制及保护系统技术资料，风力发电机组调试报告。
《风力发电场设计技术规范》第6.6条。
A
1.27
变电站设备的继电保护及安全自动装置应按规定配置齐全（含调度机构要求的特殊配置）。
查阅继电保护及安全自动装置有关资料和配置图（表），对照现场实际设备核实。
《继电保护和安全自动装置技术规程》第3条；
《电网运行准则》第5.2条；
《并网调度协议（示范文本）》有关条款。
A
1.28
电力二次系统安全防护工作应当坚持安全分区、网络专用、横向隔离、纵向认证的原则，保障电力监控系统和电力调度数据网络的安全。
查阅风电场相关资料，现场检查。
《电力二次系统安全防护规定》第二条；
《电力二次系统安全防护总体方案》；
《大型风电场并网设计技术规范》第5.5.1.1、5.5.4.8条。
A

并网安全基本条件电气一次设备评价项目细则

序号
项目内容
评价方法
评价依据
权重
2.1
风力发电机组与风电场
B
2.1.1
风电场应配置有功功率控制系统，具备有功功率调节能力；
在风电场并网以及风速增长过程中和正常停机情况下，风电场有功功率变化应当满足电力系统安全稳定运行要求。
查阅风电机组技术资料、风电场控制系统技术资料、《风电场有功功率调节能力测试报告》；现场检查风电场运行情况和运行记录。
《大型风电场并网设计技术规范》第5.1条；
《风电场接入电力系统技术规定》。
d
2.1.2
风电场应建立风电预测预报体系；
风电场应按有关要求配置功率预测系统，并按时投运。系统具有0～72h短期风电功率预测以及15min～4h超短期风电功率预测功能；
风电场应每天按照电力系统调度机构规定上报风电场发电功率预测曲线。
查阅风电场功率预测系统技术资料，风电场功率预测上报记录，现场检查风电场功率预测系统运行情况。
《国家能源局关于印发风电场功率预测预报管理暂行办法的通知》第三、五、六、七、九条；
《大型风电场并网设计技术规范》第5.2.4条。
c
2.1.3
风力发电机组接地电阻应按规定周期进行测试，接地电阻应合格，图纸资料齐全。
现场检查，查阅接地电阻试验报告和有关图纸资料。
《风力发电场设计技术规范》第6.5.2条；
《风力发电机组 第1部分：通用技术条件》第4.8.2条；
《风力发电场安全规程》第7.35条。
c
2.1.4
根据电力系统调度机构指令，实现对风电场并网点电压的控制，其调节速度和控制精度应能满足电力系统电压调节的要求。
查阅设计图纸、厂家有关资料和现场检验报告或记录、风电场电压力历史记录。
《大型风电场并网设计技术规范》第5.3.1、5.3.2条；
《大型风电场并网设计规范》
c
2.1.5
风力发电机组制造方提供的正式技术文件、图纸、试验报告、调试报告应完整齐全，并符合相关标准。
查阅风力发电机组的技术资料、试验报告、调试报告，查阅监控系统参数设定值。
《大型风电场并网设计技术规范》第4.0.5条；
《风力发电机组 第1部分：通用技术条件》第5.1、8、9.1.2条；
《风力发电场运行规程》第4.1条。
e
2.2
高压变压器
B
2.2.1
变压器油中溶解气体色谱分析应按规定周期进行测试，其数据和产气率结果不应超过注意值；
查阅色谱试验记录。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）第7.0.2条中第2款
《电力设备预防性试验规程》（DL/T 596-1996）第6.1条表5序号1
《变压器油中溶解气体分析和判断导则》（DL/T 722-2001）第9.2条、第9.3条
b
2.2.2
66kV及以上变压器油中含水量、500kV变压器油中含气量应符合要求。变压器油的击穿电压、90℃的tgδ应合格。
查阅不同电压等级的击穿强度和90℃ tgδ试验报告。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）第7.0.2条中第1、3、4款
《电力设备预防性试验规程》（DL/T 596-1996）第6.1条表5序号6、10、11
《运行中变压器油质量标准》（GB7595-2000）表1
c
2.2.3
运行中的变压器上层油温不应超出规定值，温度计及远方测温装置应准确、齐全；测温装置应定期校验。
查阅运行记录、温度计校验报告，现场检查。
《电力变压器 第2部分 温升》第4条；
《电力变压器运行规程》第3.1.5、4.1.3、4.1.4、4.2.1.4、6.1.5、6.16条。
d
2.2.4
35～66kV的8MVA及以上变压器和110kV及以上变压器油枕中应采用胶囊、隔膜、金属波纹管式等油与空气隔离措施；
查阅产品说明书及有关资料，现场检查。
《电力变压器运行规程》（DL/T 572-2010）第5.1.4条a、b
《火力发电厂、变电所二次接线设计技术规程》（DL/T5136-2001）第8.2.4条
d
2.2.5
变压器高压套管及油枕的油位应正常；变压器净油器应正常投入，并应维护良好；吸湿器维护情况应良好；变压器各部位不应有渗漏油现象。
现场查看
《油浸式电力变压器技术参数和要求》（GB/T6451-2008）
6、10kV：第4.2.3.3条、4.2.3.4条
20、35kV：第6.2.4.3条、6.2.4.4条
66kV：第7.2.4.3条、第7.2.4.4条
110kV：第8.2.4.3条、第8.2.4.4条
220kV：第9.2.4.3条、第9.2.4.4条
500kV：第11.2.4.3条、第11.2.4.4条
d
2.2.6
强迫油循环变压器冷却装置的投入与退出应符合规程要求；冷却系统应有两个独立电源并定期进行自动切换试验；变压器的冷却系统（潜油泵、风扇等）不应存在缺陷。
查阅运行规程，查阅一次电源图和运行试验记录，现场检查。
《电力变压器运行规程》（DL/T 572-2010）第3.1.4条b、c、g
《变电站运行导则》（DL/T969-2005）第6.2.1.15条
c
2.2.7
变压器的铁芯不应存在多点接地现象。
查阅试验记录（含预试、大修或交接试验），查阅铁芯外引电流测试记录。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）第7.0.6条
《电力设备预防性试验规程》（DL/T 596-1996）第6.1条表5序号8、9
《电力变压器运行规程》DL/T572-2010第6.1.9条
c
2.2.8
涉网变压器分接开关接触良好；有载开关及操作机构无缺陷；有载开关及操作机械应按规定进行检修。
查阅预防性试验、大修或交接试验报告。
《电力变压器运行规程》（DL/ T572-2010）第5.4.1条、第5.4.2条、第5.4.3条
《有载分接开关运行维护导则》（DL/T574-1995）第4.1、4.2、6.3、6.4条
《电力设备预防性试验规程》（DL/T596-1996）第6.1条表5序号2、18
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）第7.0.8条
c
2.3
涉网高压配电装置
C
2.3.1
断路器应无缺陷，满足电网安全运行需要。
查阅缺陷记录，现场检查。
《变电站运行导则》（DL/T969-2005）第6.6.1、6.6.2、6.7条
《电气装置安装工程高压电气装置施工及验收规程》GB/J147-1990第三章、第四章、第五章
c
2.3.2
避雷器放电计数器动作应可靠，监视电流表指示应正确。
查阅避雷器检查记录，现场检查。
《电气装置安装工程电气设备交接试验标准》第21条；
《交流电气装置的过电压保护和绝缘配合》第5.3条；
《电力设备预防性试验规程》第14条。
c
2.3.3
变电站各类引线接头和隔离开关等连接部位不应有过热现象。
查阅红外测温、夜间巡视记录，现场检查。
《高压开关设备和控制设备标准的共用技术要求》第4.4.2、4.4.3条；
《带电设备红外诊断技术应用导则》第4、5、6.2.4.3、6.10.1条。
d
2.3.4
变电站户外35kV及以上高压配电装置应具备防误闭锁功能。户内高压开关柜应具备联锁和防误功能。
现场检查，查阅有关图纸、说明书及试验记录。
《3.6kV~40.5kV交流金属封闭开关设备和控制设备》第5.11条；
《防止电气误操作装置管理规定（试行）》第十四、十五、十六、十七、十八条。
b
2.4
过电压
B
2.4.1
变电站防直击雷保护范围应满足被保护设备、设施和架构、建筑物安全运行要求。
查阅直击雷防护有关图纸资料，现场检查。
《交流电气装置的过电压保护和绝缘配合》第5.1.3、7.1.6、7.1.7、7.1.8、7.1.9条。
b
2.4.2
变电站和箱式变压器组雷电侵入波的防护应符合规程要求，并满足其设备安全运行要求。
现场检查，按有关规程要求进行查阅分析，并查阅有关图纸。
《交流电气装置的过电压保护和绝缘配合》第5.1.3、5.3.1、5.3.4、5.3.5、7.2、7.3、7.4条；
《风力发电场设计技术规范》第6.5.1.1、6.5.1.3条。
b
2.4.3
变电站110kV～220kV变压器中性点过电压保护应完善、可靠。
现场检查，查阅有关图纸资料。如无间隙可装设避雷器。
《交流电气装置的过电压保护和绝缘配合》第4.1.1（b）、4.1.5（c）、7.3.5条。
c
2.4.4
场区集电线路过电压保护应满足相应规程要求。
查阅有关图纸资料，现场检查。
《电力工程电缆设计规范》第3.3.1、3.3.2、3.3.3条；
《风力发电场设计技术规范》第6.5.1.4条；
《交流电气装置的过电压保护和绝缘配合》第6.1.1、6.1.2（d）（e）（f）、6.1.4、6.1.7、6.1.8、6.1.9条；
《66kV及以下架空电力线路设计规范》第6.0.14条。
c
2.4.5
变电站高压配电装置应有防止谐振过电压措施。
查阅有关图纸资料、变电站运行规程和反事故措施等，现场检查。

《交流电气装置的过电压保护和绝缘配合》第4.1.2、4.1.5、4.1.6、4.1.7条；
《风力发电场设计技术规范》第6.5.1.2条。
c
2.5
接地装置
C
2.5.1
变电站电气设备接地线的截面，应按变化后的接地短路电流进行热稳定校验。
查阅热稳定校验计算书。
《交流电气装置的接地》第6.2.7、6.2.8、6.2.9条，附录C。
b
2.5.2
变电站接地网运行10年后，应进行抽样开挖，检查地网的腐蚀和连接情况。
查阅相关记录。
《电力设备预防性试验规程》第19.2条表47之2。
d
2.6
涉网设备的外绝缘
C
2.6.1
风电场户外电气设备及母线应按规定进行清扫。
辨识评价发电厂户外电气设备外绝缘状况
《电力系统电瓷外绝缘防污闪技术管理规定》（能源办[1993]45号附件3）第7条
c
2.6.2
母线悬式绝缘子应按规定周期检测绝缘。
辨识评价母线外绝缘的状况
《电力设备预防性试验规程》（DL/T596-1996）第10条
《电气装置安装工程电气设备交接试验标准》（GB50150-2006）第17条
c
2.7
绝缘技术监督
C
2.7.1
风电场应建立健全绝缘监督网络和各级监督岗位责任制，应明确绝缘监督专职人的职责和权限；并结合本单位的实际情况，制定本单位绝缘技术监督管理制度或管理实施细则
辨识评价风电场是否建立了绝缘监督网及岗位责任制，是否建立了绝缘技术监督管理制度或实施细则
《电力技术监督导则》（DL/T1051-2007）第3、5.4条
《高压电气设备绝缘技术监督规程》（DL/T1054-2007）第4条
c
2.7.2
对电气一次设备应做好设计选型、监造和出厂验收、安装和投产验收、生产运行、检修、技术改造等全过程监督；
应及时开展电气一次设备绝缘运行分析工作
通过查阅相关报告及记录，辨识评价风电场绝缘监督工作是否进行了全过程管理
《高压电气设备绝缘技术监督规程》（DL/T1054-2007）第5条、第6条
c
2.7.3
应建立健全技术资料档案：
1、绝缘监督有关文件、现行有关的国标、行标和反事故措施等；
2、年度预试计划、大修计划、小修计划、半年与年终总结和年度绝缘监督会议记录；
3、电气设备参数、试验方法和试验数据。主要有电气一次系统图、电气设备参数、说明书、出厂试验报告、交接试验报告、预防性试验报告、大、小修试验报告、特殊试验报告等；
4、缺陷记录与消除记录；
5、事故管理记录；
6、建立人员培训制度
辨识评价查阅相关制度、报告、说明书及记录，确认风电场是否建立健全电气一次设备的相关技术资料档案
《高压电气设备绝缘技术监督规程》（DL/T1054-2007）第8.1.1条
c

并网安全基本条件电气二次设备评价项目细则

序号
项目内容
评价方法
评价依据
权重
3.1
继电保护及安全自动装置
B
3.1.1
应对风力发电机组控制器的控制功能进行试验，确认各项控制功能准确，可靠：
（1）根据风速信号自动进行启动、并网和停机功能试验；
（2）根据风向信号进行偏航对风调向试验；
（3）根据功率或风速信号进行的大、小发电机切换试验（对于双发电机）；
（4）转速调节、桨距调节及功率调节试验（对于变速恒频机组）；
（5）无功功率补偿电容分组投切试验（对于异步发电机）；
（6）电网异常或负载丢失时的停机试验等；制动功能试验（正常刹车、紧急刹车）。
查阅由制造商提交的必要的检验试验报告以及调试及试运行报告。
《风力发电机组验收规范》第5.4条。
a
3.1.2
应对风力发电机组控制系统的安全保护功能进行检查和试验，确认各项安全保护功能准确，可靠：
（1）转速超出限定值的紧急关机试验；
（2）功率超出限定值的紧急关机试验；
（3）过度振动的紧急关机试验；
（4）电缆的过度缠绕超出允许范围的紧急关机试验；
（5）人工操作的紧急关机试验。
查阅由制造商提交的必要的检验试验报告以及调试及试运行报告。
《风力发电机组验收规范》第5.5条。
a
3.1.3
按规定设置的所有继电保护装置、故障录波、保护及故障信息管理系统可以与相关一次设备同步投入运行。
查阅并网调度协议，系统设计资料。
进行现场检查核实。
《电网运行准则》第5.3.2.1条。
b
3.1.4
变电站静态型保护应在装置箱体和保护屏下部设置等电位接地母线，与接地网的联接应符合要求。
查阅设计图纸等资料，现场检查核实。
《继电保护和安全自动装置技术规程》第6.5.3条；
《微机继电保护装置运行管理规程》第9.3.2条。
c
3.1.5
变电站直接并网侧的保护用电压互感器和电流互感器的精度应满足要求，电流互感器（包括中间变流器）应进行规定的误差校核，并合格。
查阅厂家有关资料和现场检验报告。
《继电保护和安全自动装置技术规程》第6.2.1、6.2.2条；
《继电保护和电网安全自动装置检验规程》第6.1.2条。
c
3.1.6
电网调度管辖的涉网的继电保护及安全自动装置应按调度机构颁发的继电保护定值通知单进行整定合格。
查阅继电保护及安全自动装置定值通知单，调试报告
《电网运行准则》第5.3.2.3条；
《微机继电保护装置运行管理规程》第11条
a
3.1.7
风电场自行管辖的继电保护及安全自动装置应有完整的整定计算方案，审批手续完备。整定计算方案应依据电网短路电流的变化，每年进行校核或修订。
查阅继电保护及安全自动装置定值通知单，整定计算方案文件。
《电网运行准则》第5.3.2.3、6.11.1条；
《微机继电保护装置运行管理规程》第11条。
a
3.1.8
风电场自行管辖的继电保护及安全自动装置应按定值单整定合格。定值单的审批手续应完备。
查阅继电保护及安全自动装置定值通知单，调试报告
《电网运行准则》第5.3.2.3条；
《微机继电保护装置运行管理规程》第11条
a
3.1.9
需用一次负荷电流和工作电压进行试验，确认互感器极性、变比及回路的正确性。
查阅继电保护装置设计资料，调试报告，现场检测报告。
《电网运行准则》第5.3.2.3条；
《继电保护和电网安全自动装置检验规程》第6.2.7条。
b
3.1.10
需用一次负荷电流和工作电压进行试验，确认方向、差动、距离等保护装置有关元件及接线的正确性。
查阅继电保护装置调试报告，现场检测报告。
《电网运行准则》第5.3.2.3条；
《继电保护和电网安全自动装置检验规程》第8.2.2条。
a
3.1.11
利用负荷电流检测具有星形接线的差动保护各组电流互感器二次中性线不平衡电流。
查阅继电保护装置调试报告，现场检测报告。
《电网运行准则》第5.3.2.3条；
《继电保护和电网安全自动装置检验规程》第8.2.3条。
b
3.1.12
专用故障录波装置或微机保护中的故障录波功能应正常投用，故障录波模拟量和开关量符合电网调度机构的要求。
查阅装置的故障量清单，并进行现场检查。现场检查录波资料的管理情况。
《220～500kV电力系统故障动态记录技术准则》第4.1、4.2、4.3条；
《继电保护和安全自动装置技术规程》第5.8.1、5.8.3.6条；
《大型风电场并网设计技术规范》第5.5.3.3条。
c
3.1.13
应按继电保护及安全自动装置定检计划完成定检。
查阅定检计划和检验完成情况及检验报告。
《继电保护和电网安全自动装置检验规程》第4.1.2、4.1.3、4.2.1－4.2.4、4.3条及表1、2。
c
3.2
电力系统通信
B
3.2.1
通信系统应能满足继电保护、安全自动装置、调度自动化及调度电话等业务对电力系统通信的要求。风电场至电网调度机构应具备独立路由的可靠通信通道。特殊情况可与电网调度机构协商解决。
查阅设计资料，并网调度协议，现场检查。
《大型风电场并网设计技术规范》第5.5.5条；
《电网运行准则》第5.3.3条；
《风力发电场运行规程》第3.2.4条。
b
3.2.2
通信话路等业务通道应保证畅通，运行可靠。
查阅电网调度机构下发的通信月报，现场检查。
《电力系统通信管理规程》第5.1.1、5.1.2、5.1.3条。
c
3.2.3
通信设备应配置专用电源系统，蓄电池组容量满足要求。
查阅设计资料，现场检查。
《电网运行准则》第5.3.3.7条；
《电力系统通信管理规程》第4.2.1、4.2.2条。
b
3.2.4
高频开关电源运行稳定，电压、电流稳定度、纹波系数符合要求，应定期进行性能检测。
查阅试验报告，现场检查核实。
《电力系统用蓄电池直流电源装置运行与维护技术规程》第7.2.1条；
d
3.2.5
通信专用蓄电池组应定期进行核对性充放电试验，并测试单只电池端电压，保证运行可靠。
查阅试验报告和定期测试记录。
《电力系统用蓄电池直流电源装置运行与维护技术规程》第6.3.2、6.3.3条；
c
3.2.6
通信设备的告警信号应正常、可靠，无人值班的通信机房应能将告警信号传送到有人值班的地方。
现场检查核实。
《电网运行准则》第5.3.3.6条；
《电力系统通信管理规程》第5.2条。
d
3.2.7
通信机房应敷设环形接地母线，环形接地母线一般应采用截面不小于90mm2的铜排或120mm2的镀锌扁钢。
查阅接地网设计图纸等资料，现场检查均压接地网状况。
《电气装置安装工程接地装置施工及验收规范》第3.8.5条。
c
3.2.8
所有设备均应良好接地；设备接地线截面积应合格。
现场检查各设备和屏体接地状况。
《电气装置安装工程接地装置施工及验收规范》第3.8.3、3.8.6、3.8.7条；
《风力发电场设计技术规范》第6.7.7条；
《电力系统通信管理规程》第7.1.5条。
c
3.2.9
每年雷雨季节前应对通信接地设施进行检查，接地电阻测试结果合格。
现场检查，查阅接地电阻测试报告、记录。
《电力系统通信站防雷运行管理规程》第3.1、3.2条、附录B。
c
3.2.10
应执行所在电网调度机构有关通信设备维护检修管理规定。定期对通信设备进行维护和检修，检测数据应符合相关技术标准。
查阅检测、维护记录，现场检查。
《电网运行准则》第6.13.3条；
《电力系统通信管理规程》第4.1.1、4.1.2、5.7.1、5.7.4条；
《电力系统微波通信运行管理规程》第4.1、4.2条；
《电力系统光纤通信运行管理规程》第4.4条。
c
3.3
调度自动化
B
3.3.1
远动终端设备（RTU、计算机监控）和电网调度要求装设的电能质量监测装置、相角测量系统（PMU）、风电场功率预测系统应是满足与电网调度主站接口、信息采集和传送要求的定型产品。
查阅设计资料、设备说明书、接入系统审查资料，现场检查。
《国家能源局关于印发风电场功率预测预报管理暂行办法的通知》第七、八条；
《大型风电场并网设计技术规范》第5.5.4.1、5.5.4.6条；
《电网运行准则》第4.2.9、5.3.4条；
《电力系统调度自动化设计技术规程》第5.2.1条；
《并网调度协议（示范文本）》有关条款。
b
3.3.2
接入远动终端设备的信息应满足电网调度的需要，应具备完整的技术资料及远动信息参数表等。
查阅远动系统信息表，现场检查相关设备。
《大型风电场并网设计
