粮油机械设备的设计规范

一、 接到设备的设计任务后，设计前应充分核查该产品在以前的制作，安装及使用过程中有无出现过问题，因为在以往的实际工作过程中发现有以下情况出现：

1、 工人在制作过程中发现图纸上有问题，然后通知技术部更改或替换了现有图纸，但是相关的主设计师可能并不了解情况；

2、 工人在制作过程中发现图纸上有问题，便没有按图纸加工，也没有向有关部门反应问题，所以可能现有的图纸上还有错误存在；

3、 客户在使用过程中发现的问题一般都反应给了工程部的相关售后服务人员，而公司的有些主设计师可能平时很少在公司上班，所以，交流、沟通有时可能会不是太及时、充分。

二、 在确保以前无问题或改进了以前出现的问题的基础上，结合目前国际、国内同类产品的技术水平，考虑结构方面是否有需要改进的地方。

三、 在设计前，一定要把工艺设计人员所提出的设备条件图理解清楚，务必要全部按照工艺条件来设计产品，不能想当然。在工艺条件中没有特殊要求的情况下，可以按照通常条件来考虑。

四、 关于设备图纸设计深度的几点要求：

设计人员在进行设计时，应参照以下设计手册进行选型设计：《机械设计手册》，《化工容器及设备简明设计手册》，《压力容器与化工设备实用手册》，《粮食工程设计手册》，《粮食加工手册》，《运输机械设计选用手册》。另外，应特别注意以下方面的要求：

1、 图纸上的图框及标题栏均应分别按照公司制定的标准格式。

2、 图纸上明细表中的材料一栏内要注明是何种规格型号的材质，例如：钢板要注明厚度及材质；圆钢要注明直径及材质；钢管要注明外径或通径、壁厚及材质；扁钢要注明宽度、厚度及材质；其它型钢要注明完整的规格型号及材质等。

3、 图纸上的各向视图要严格按照机械制图规范中的要求来布置，有必要作放置处理的，一定要注明旋转方向及角度，以免工人在以后的制作及安装过程中出现视图方面的错误。

4、 图纸要力求细化，组焊图及部装图一定要拆分成标准的零件图，然后才能够下发，条件图及示意图形式的图纸尽量避免出现。

5、 图纸上的技术要求及备注要尽量完善，其中包括试车要求、油漆方法、装配顺序、运输包装要求等。

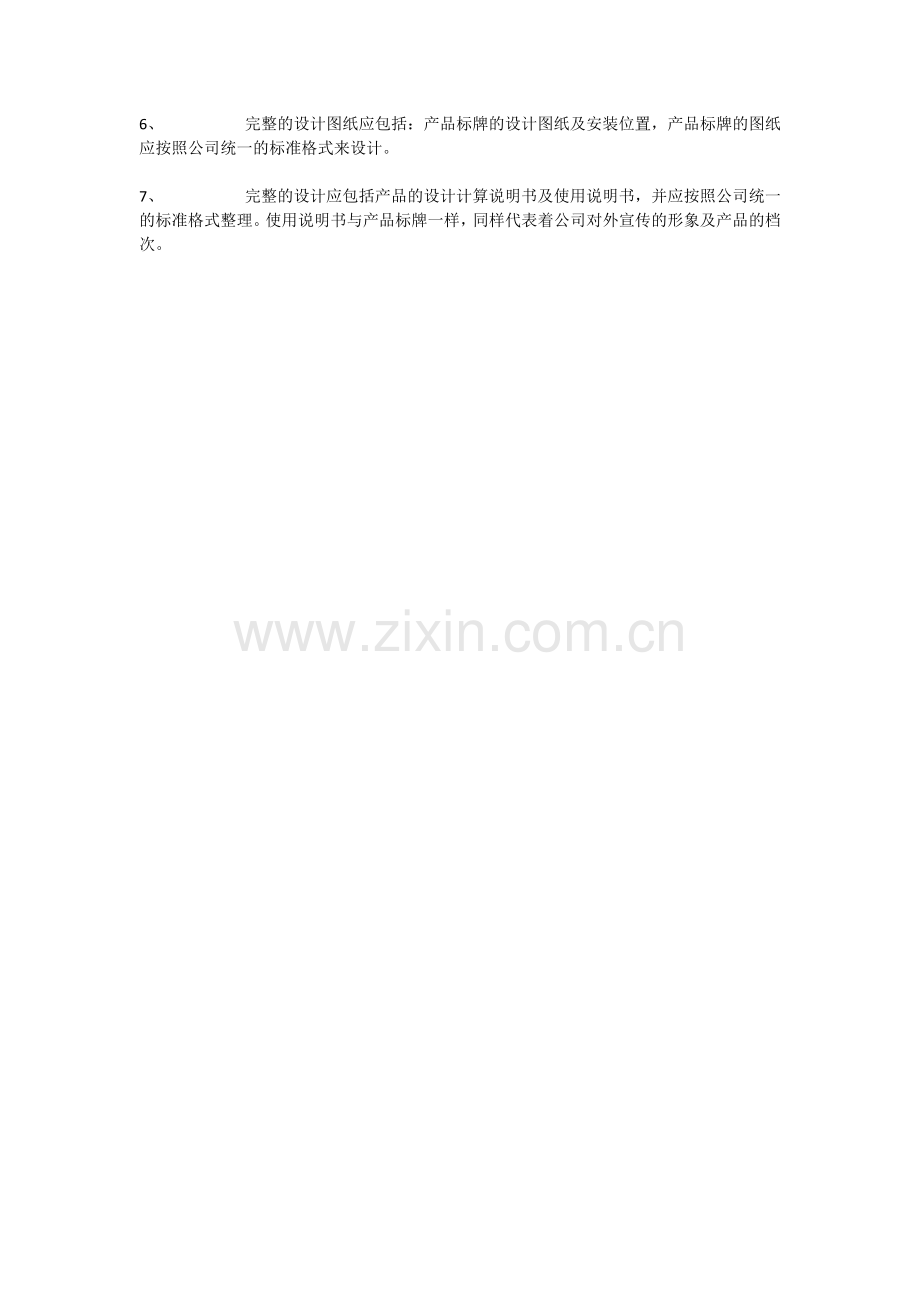

6、 完整的设计图纸应包括：产品标牌的设计图纸及安装位置，产品标牌的图纸应按照公司统一的标准格式来设计。

7、 完整的设计应包括产品的设计计算说明书及使用说明书，并应按照公司统一的标准格式整理。使用说明书与产品标牌一样，同样代表着公司对外宣传的形象及产品的档次。
