视频、控制光纤、电源线.doc

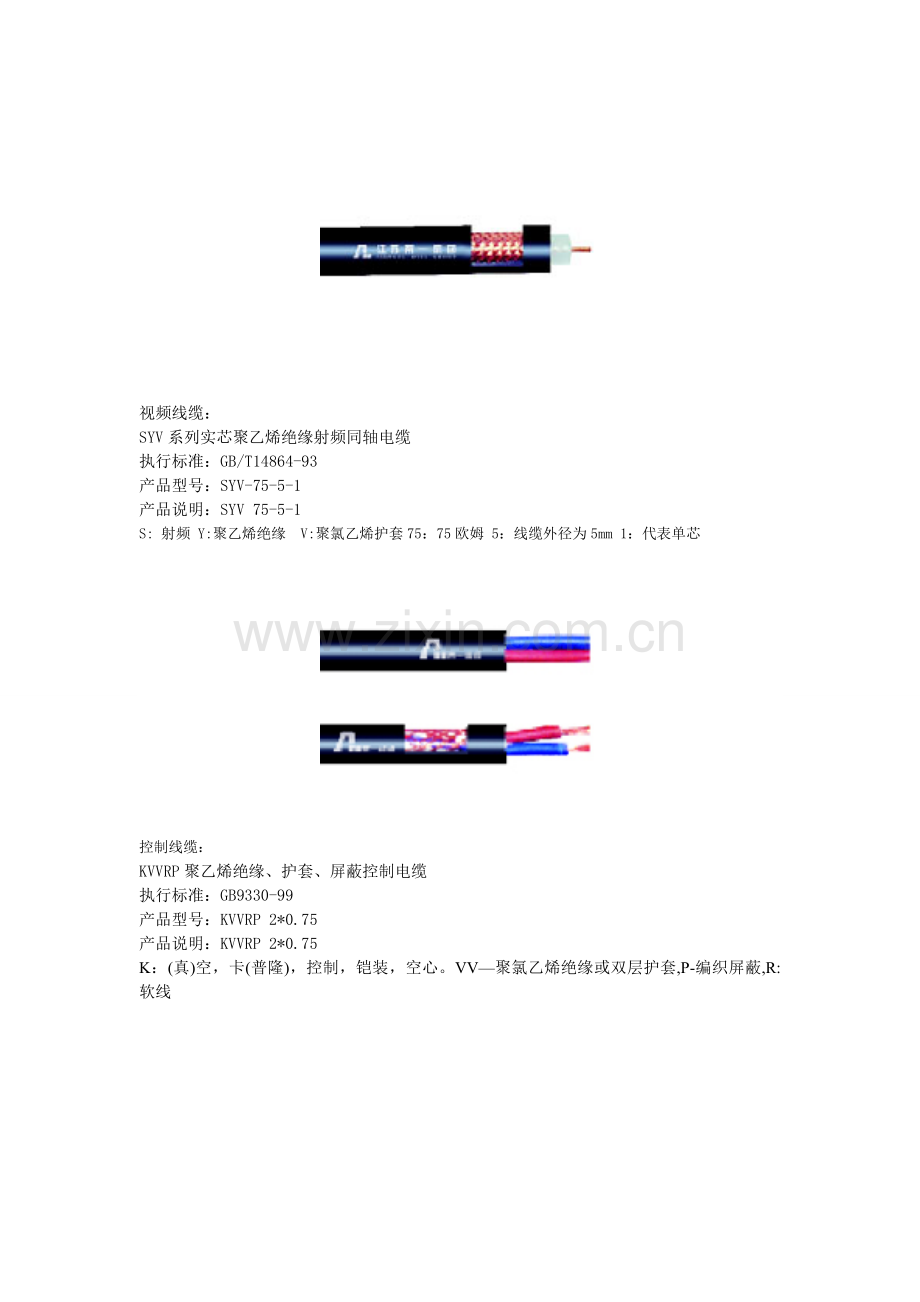

视频线缆：
SYV系列实芯聚乙烯绝缘射频同轴电缆
执行标准：GB/T14864-93
产品型号：SYV-75-5-1
产品说明：SYV 75-5-1
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯

控制线缆：
KVVRP聚乙烯绝缘、护套、屏蔽控制电缆
执行标准：GB9330-99
产品型号：KVVRP 2*0.75
产品说明：KVVRP 2*0.75
K：(真)空，卡(普隆)，控制，铠装，空心。VV—聚氯乙烯绝缘或双层护套,P-编织屏蔽,R: 软线

供电线缆：
RVV300/300V铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆
执行标准：JD 0734 1990 Q/321003MLB02-2008
产品型号：RVV2.1
产品说明：RVV2.1
R: 软线 V—聚氯乙烯绝缘或护套 2：2芯多股线

光纤：
产品名称：GYXTW 中心管式W护套光缆
产品详细介绍：
产品描述：
GYXTW光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
产品特点：
.精确控制光纤余长保证光缆具有良好的机械性能和温度特性
.松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏对光纤进行了关键性保护
.特别设计的紧密的光缆结构，有效防止套管回缩
.良好的抗压性和柔软性
.双面镀铬涂塑钢带（PSP）提高光缆的抗透潮能力
.两根平行钢丝保证光缆的抗拉强度
.聚乙烯（PE）护套具有很好的抗紫外辐射性能，直径小、重量轻、容易敷设
.较长的交货长度
结构参数:
光缆芯数
Fiber
Counts
光缆外径
Outer diameter
(MM)
重量
Weight

(KG)
短时允许拉力
Allowed hort-time
Pulling
(N)
允许侧压
Allowed
Crush
(N/100mm)
抗冲击
Lmpact

(N．m）
允许变曲半径
AllowedBending Radius
静态 动态
Static Dynamic
2-12
9.8 -10.5
105-125
≥3000
≥3000
10
10D 20D
注： D=缆径 D=Cable diameter

传输性能:

单模光纤
50/125
62.5/125

1310/1550(NM)
850/1300(NM)
850/1300(N/M)
衰减(db/KM)
≤0.36/0.22
≤3.0/1.0
≤3.3/1.0
最小带宽(MHz﹒km)

≥500/1200
≥200/600
