互助中学2012级(下)第三学月物理测试题.doc

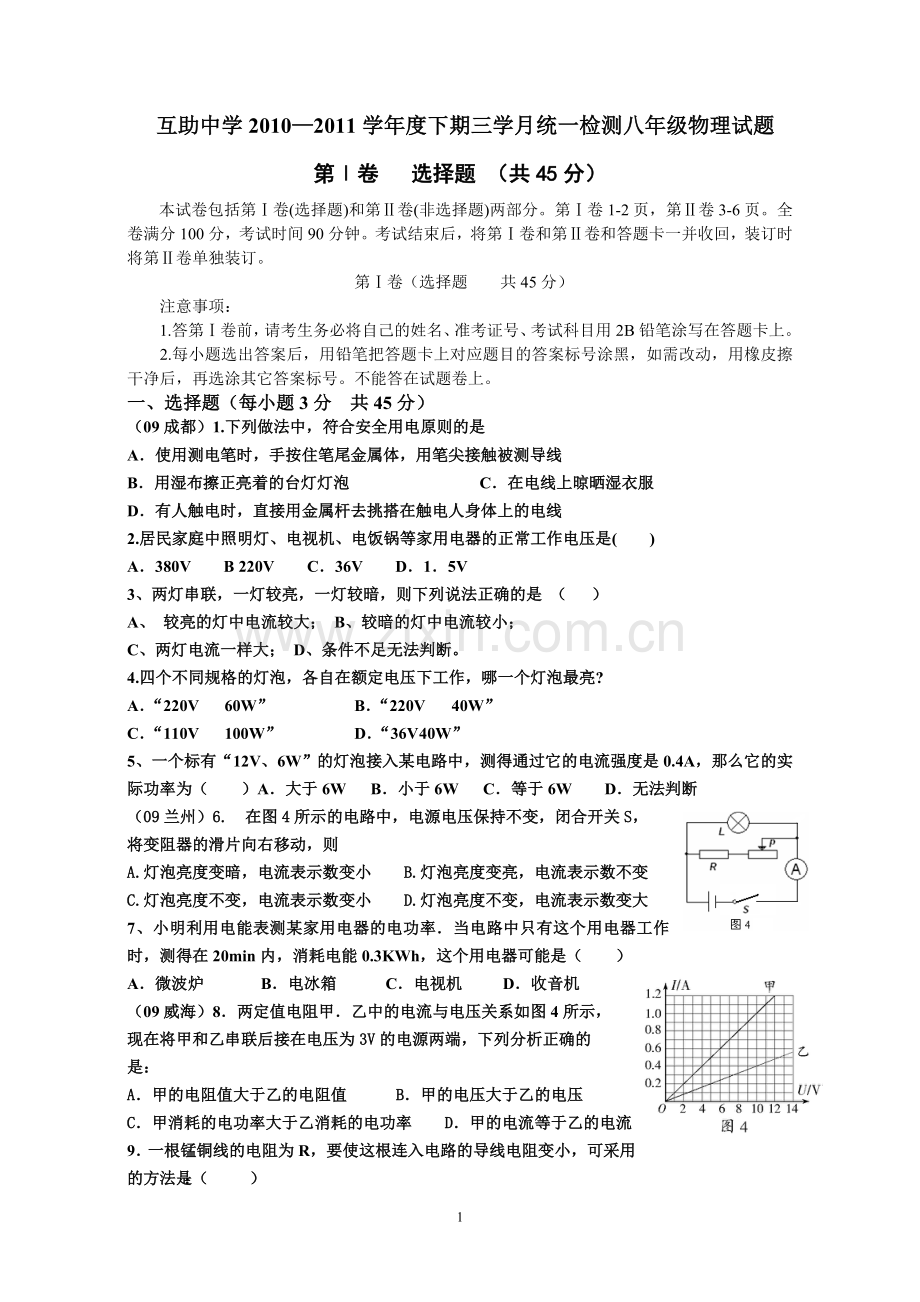

互助中学2010—2011学年度下期三学月统一检测八年级物理试题
第Ⅰ卷 选择题 （共45分）
本试卷包括第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。第Ⅰ卷1-2页，第Ⅱ卷3-6页。全卷满分100分，考试时间90分钟。考试结束后，将第Ⅰ卷和第Ⅱ卷和答题卡一并收回，装订时将第Ⅱ卷单独装订。
　　 第Ⅰ卷（选择题 共45分）
　　注意事项：
　　1.答第Ⅰ卷前，请考生务必将自己的姓名、准考证号、考试科目用2B铅笔涂写在答题卡上。
　　2.每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。不能答在试题卷上。
一、选择题（每小题3分 共45分）
（09成都）1.下列做法中，符合安全用电原则的是
A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线
B．用湿布擦正亮着的台灯灯泡 C．在电线上晾晒湿衣服
D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线
2.居民家庭中照明灯、电视机、电饭锅等家用电器的正常工作电压是( )
A．380V B 220V C．36V D．1．5V
3、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是 （ ）
A、 较亮的灯中电流较大； B、较暗的灯中电流较小；
C、两灯电流一样大； D、条件不足无法判断。
4.四个不同规格的灯泡，各自在额定电压下工作，哪一个灯泡最亮?
A．“220V 60W” B．“220V 40W”
C．“110V 100W” D．“36V 40W”
5、一个标有“12V、6W”的灯泡接入某电路中，测得通过它的电流强度是0.4A，那么它的实际功率为（ ）A．大于6W B．小于6W C．等于6W D．无法判断
（09兰州）6. 在图4所示的电路中，电源电压保持不变，闭合开关S，
将变阻器的滑片向右移动，则
A.灯泡亮度变暗，电流表示数变小 B.灯泡亮度变亮，电流表示数不变
C.灯泡亮度不变，电流表示数变小 D.灯泡亮度不变，电流表示数变大
7、小明利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3KWh，这个用电器可能是（ ）
A．微波炉 B．电冰箱 C．电视机 D．收音机
（09威海）8．两定值电阻甲．乙中的电流与电压关系如图4所示，
现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的
是：
A．甲的电阻值大于乙的电阻值　　　B．甲的电压大于乙的电压　　　
C．甲消耗的电功率大于乙消耗的电功率　　D．甲的电流等于乙的电流

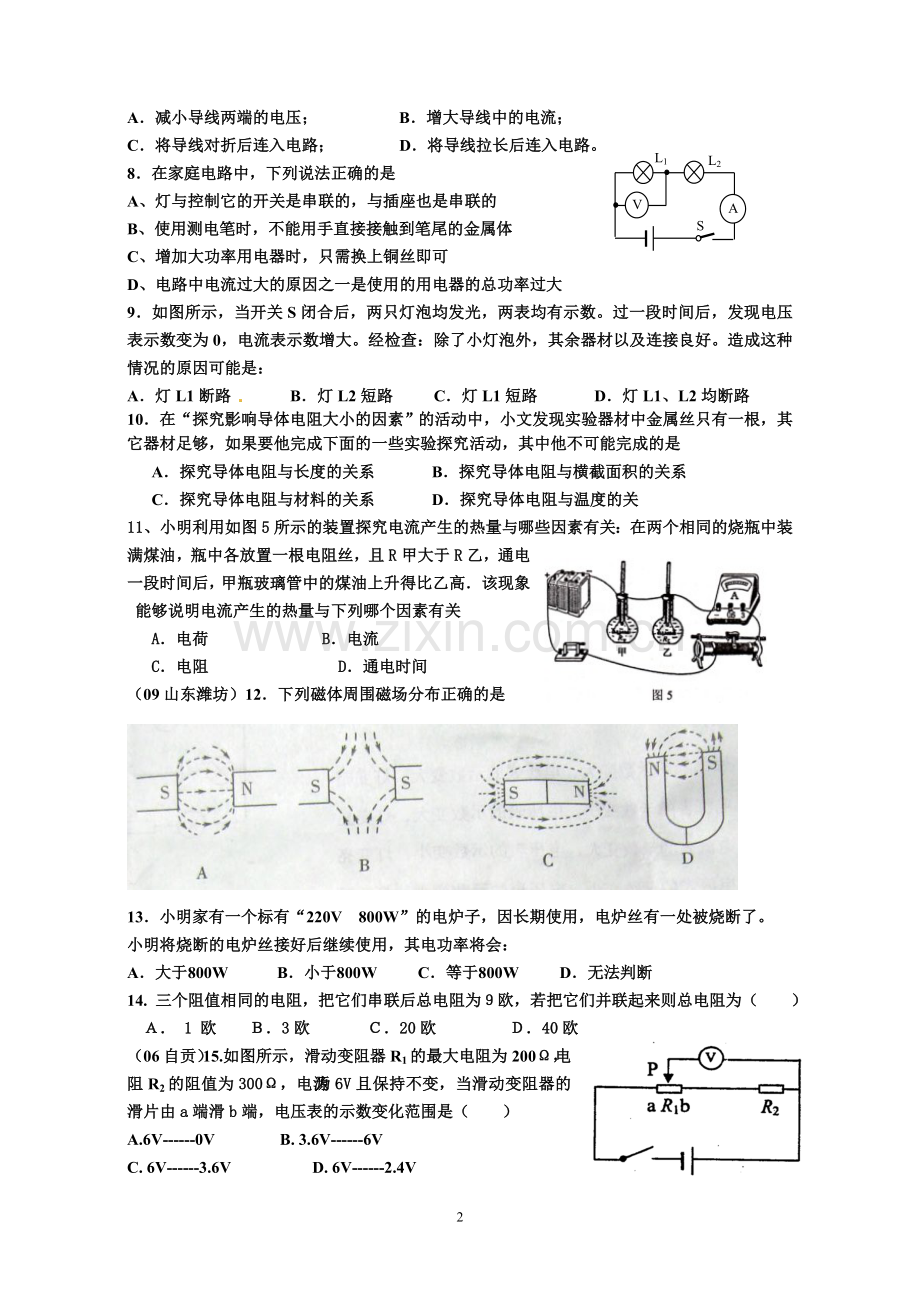

9．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是：（ ）
A．减小导线两端的电压； B．增大导线中的电流；
V
L1
L2
S
A

C．将导线对折后连入电路； D．将导线拉长后连入电路。
8．在家庭电路中，下列说法正确的是
A、灯与控制它的开关是串联的，与插座也是串联的
B、使用测电笔时，不能用手直接接触到笔尾的金属体
C、增加大功率用电器时，只需换上铜丝即可
D、电路中电流过大的原因之一是使用的用电器的总功率过大
9．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查：除了小灯泡外，其余器材以及连接良好。造成这种情况的原因可能是：
A．灯L1断路 B．灯L2短路 C．灯L1短路 D．灯L1、L2均断路
10．在“探究影响导体电阻大小的因素”的活动中，小文发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关
11、小明利用如图5所示的装置探究电流产生的热量与哪些因素有关：在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高．该现象
能够说明电流产生的热量与下列哪个因素有关
A．电荷 B．电流
C．电阻 D．通电时间
（09山东潍坊）12．下列磁体周围磁场分布正确的是

13．小明家有一个标有“220V 800W”的电炉子，因长期使用，电炉丝有一处被烧断了。
小明将烧断的电炉丝接好后继续使用，其电功率将会：
A．大于800W B．小于800W C．等于800W D．无法判断
14. 三个阻值相同的电阻，把它们串联后总电阻为９欧，若把它们并联起来则总电阻为（ ）
Ａ． 1 欧 Ｂ．3欧 Ｃ．20欧 Ｄ．40欧
（06自贡）15.如图所示，滑动变阻器R1的最大电阻为200Ω，电阻R2的阻值为300Ω，电源为6V且保持不变，当滑动变阻器的滑片由a端滑b端，电压表的示数变化范围是（ ）
A.6V------0V B. 3.6V------6V
C. 6V------3.6V D. 6V------2.4V
学校 班级_______________ 考生姓名 考号
_____________________________________________________________________________________________________-

互助中学2010—2011学年度下期三学月统一检测八年级物理试题

第Ⅰ卷 选择题答题卡 （共45分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案

第Ⅱ卷 非选择题 （共55分）
注意事项：
（1）答卷前，将密封线内的项目填写清楚。
（2）用蓝色或黑色笔中的一种作答（不能用铅笔），答案直接写在试卷上。
二、填空题：（每空1分、共13分）
（2010重庆）1、如图7所示，当开关S闭合时，电压表的读数为3V，电流表的读数为0.1A，那么R＝ Ω，当开关断开后，电路中的电流为0A时，R＝ Ω。
2、红旗中学配电房的电能表今年4月1日的示数如图4(A)所示，5月1日的示数如图4(B)所示，该中学今年4月份消耗的电能是 ____ ____ kwh；如果每度电应交电费0．5元人民币，则该中学4月份应交电费 _______元
（2010南昌）3、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作.
（2010襄樊）4．如图3所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　、乙表是　　　　。(选填“电流表”或“电压表”)
5、有一个标有“8V 4W”的小灯泡,如果接在12V电源上,必须________联一个阻值为_______Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是_______W.
6．定值电阻R1:R2=3:2，当它们串联接入电路时，其功率之比为 ________；当它们并联接入电路时，其功率之比为___________。
三、作图、简答题：（1题2分，2题2分，3题3分，4题3分，共10分）
（2003自贡）1．如图所示，电压表示数为６Ｖ，要使电流表示数为1Ａ，现有Ｒ1＝5 Ω，Ｒ2＝１０Ω，Ｒ3＝１５Ω三个电阻可供选用，试选出合适的电阻并在虚线框内完成电路图。
2．把带有开关的电灯，三孔插座正确地连入下图的家庭电路中。

火线
零线
地线
开关

3. 小莉拿出一条形磁铁，它上面标注的“N”、“S”极已看不清了，让你帮她判断。请说出你判断的方法。

20．如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？

四、实验、探究题：（1题10分，2题5分，3题5分，共20分）
（芜湖）1．在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。
(1)请用笔画线代替导线，将图10的实验电路中未连接部分连接完成(连线不得交叉)。（3分）

(2)连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 (选填“左”或“右”)端。（2分）
(3)实验时，调节滑动变阻器，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图11所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。（3分）
(4)若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。（1分）

(5)该实验还可以测定小灯泡的电阻。根据以上实验数据，这个小灯泡正常工作时的电阻为
Ω。（1分）
乙

0
1
2
3
V
0
5
10
15
15
3
－
甲

A
2

－ 0.6　3
V

－ 3 15
第24题图

（2010盐城）2．（6分）用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画
线代替导线，将实验电路连
接完整，使滑动变阻器接入
电路的阻值最大．（2分）
（2）闭合开关，向左移动变阻器滑片，电流表示数应 __ (选填“变大”、“不变”或“变小”) ．（1分）
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙
丙

U/V
I/A
O
1.0
2.0
3.0
0.2
0.4
0.6

所示，其值为 ___ V．（1分）
（4）在图丙中作出通过导体电流与两端的电压的关系的图
线。（2分）

实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
－
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6

（莱芜）3．（5分）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3．8V、1．5W”的小灯泡、标有“20，1．5A”
的滑动变阻器，导线若干。

甲 乙
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（1分）
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：（2分）

①___________________________________
②___________________________________。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是（ ）（1分）
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是

____________________________。（1分）
实验次数
1
2
3
电压U／V
2.0
3.0
3.8
电流I／A
0.33
0.34
0.40
电阻R／
6.0
8.8
9.5
五、计算题.（本大题包括2小题，共12分）

1.图１所示是一个可调光的灯具，它由标有“１０V,１０W”字样的小灯泡，与滑动变阻器串联后接入１２ Ｖ的电源中。（假设小灯泡电阻不随温度变化）求：
图1
（１）小灯泡的电阻。
（２）变阻器接入电路的阻值多大时，小灯泡恰好正常发光？
（３）当小灯泡正常发光时，３ min内小灯泡消耗的电能是多少？

2.如图所示电路中，定值电阻R=5Ω，R1为滑动变阻器，电源电压保持不变。当滑片P在变阻器最左端时，电流表示数为1.2A , 当滑片P在变阻器最右端时，电压表示数为4V 。求（1）电源电压；（2）滑动变阻器的最大阻值。

2.如图所示电路中，R1=2Ω，R2=3Ω。当开关S1闭合，S2，S3断开时，电流表的示数为0.6A；
当开关S1，S2，S3都闭合时，电流表示数为1.5A，且灯泡正常发光。求：
（1）电源电压。（2）灯泡的额定功率。
（3）当S1，S2，S3都闭合时，通过1min，电阻R2消耗的电能。

答案：
21．(1)(3分)(如右图)。
(2)(2分)断开，右。
(3)(3分)2.5，0.3，0.75。
(4)(2分)向左移动滑动变阻器的滑片，使电压表的示数为2.7V，记下此时电流表的示数，然后立刻断开开关。
(5)(1分)8.33。

答案：（1）答案甲图。 （2）变大 （3）2.5 （4）答案见丙图D
A
2

－ 0.6　3
V

－ 3 15
甲

丙

U/V
I/A
O
1.0
2.0
3.0
0.2
0.4
0.6

答案：23．（1）如图（1分）

（2）①连接电路时没断开开关（1分）
②滑动变阻器没调到最大阻值（1分）
（3）C（1分）
（4）灯丝电阻与温度有关（1分）
16. （1）ＲL＝＝＝１０ Ω ……………………2分
　　（２）Ｉ额＝＝＝１ Ａ
Ｕ滑′=Ｕ-Ｕ额＝１２ V－１０ V＝２ Ｖ
　　所以这时滑动变阻器的电阻为：Ｒ滑′=＝＝２ Ω……………………4分
（３）小灯泡正常发光时，变阻器3 min内所产生的热量：W＝Pt＝10W×３×60 s=1800J…………6分
